Schabus 300760 SHT 3001 Magnetkontakt
Alles auf einen Klick
Produktdaten
ÜberblickSchließerkontakt
Für Innenbereich

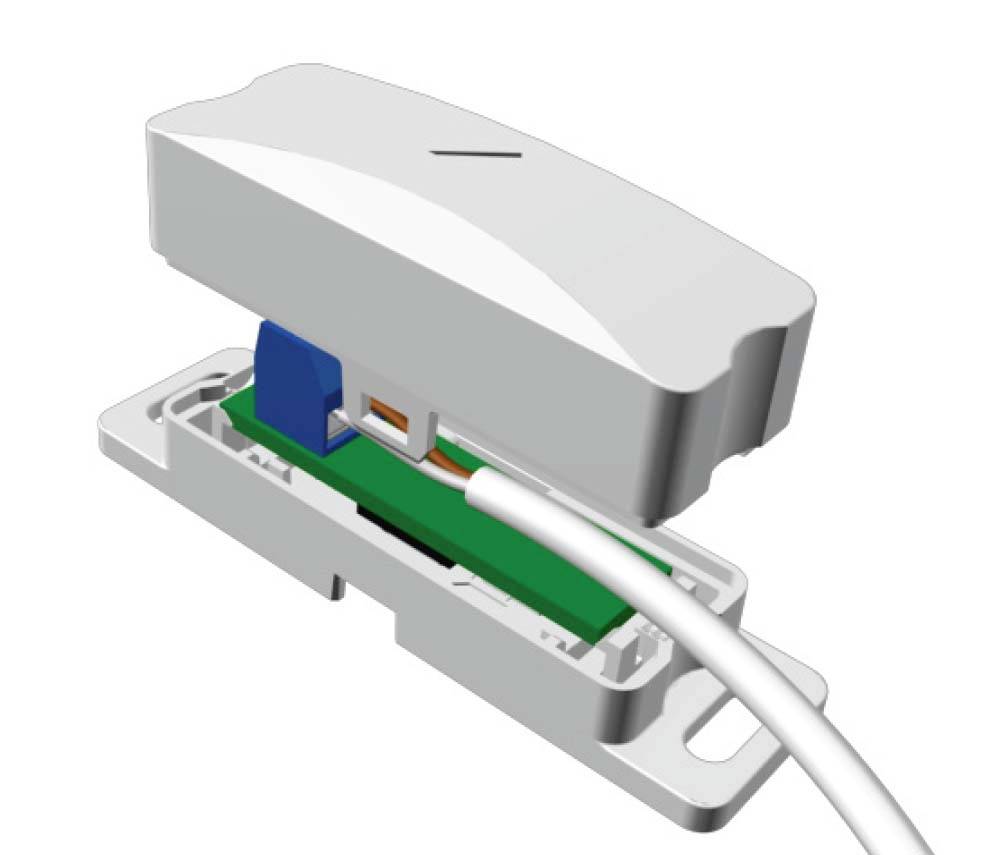

Dieser Schließer-Reed-Kontaktschalter mit Magnet ist universell für verschiedene Anwendungen einsetzbar. Der Bausatz wird durch einfache Montage an eine Türe oder Fenster befestigt. Die mitgelieferten Distanzplatten können zum Höhenausgleich verwendet werden. Ein Standardkabel (LIYY 2 x 0,14 mm²) wird an der Klemme angeschlossen und kann von beiden Seiten eingeführt werden. Dies ermöglicht eine Serienschaltung von mehreren Kontaktschaltern.
Einsatzmöglichkeiten: Tür-/Fensterschalter, Überwachungsschalter, Endschalter, Modellbau uvm.

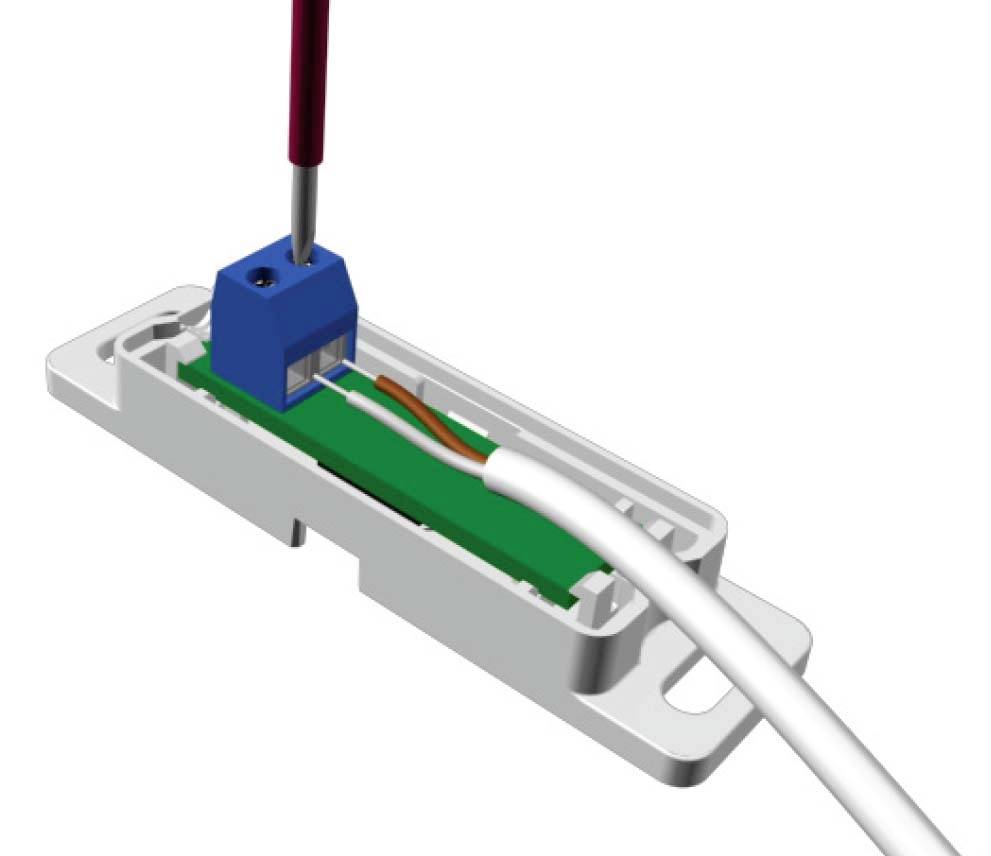

Klemmanschluss für Steuerkabel · Steuerleitung kann von beiden Seiten eingeführt werden.
LieferumfangMagnetschalter + Magnet + 4 x Distanzplatte + 6 x Montageschraube + Anleitung.
Stichwörter4044764000940, Schabus, 300760, SHT 3001, Reed-Kontaktschalter, Schließerkontakt
DownloadsSchaltspannung: 25 V AC / 60 V DC
Schaltstrom: max. 0,5 A
Funktionsbereich: -15 °C bis +40 °C
Schutzart: IP20
Abm. Magnetschalter, Magnet (H x B x T): 18 x 15 x 55 mm
Abm. Distanzplatte (H x B x T): 5 x 15 x 55 mm
