Beschreibung

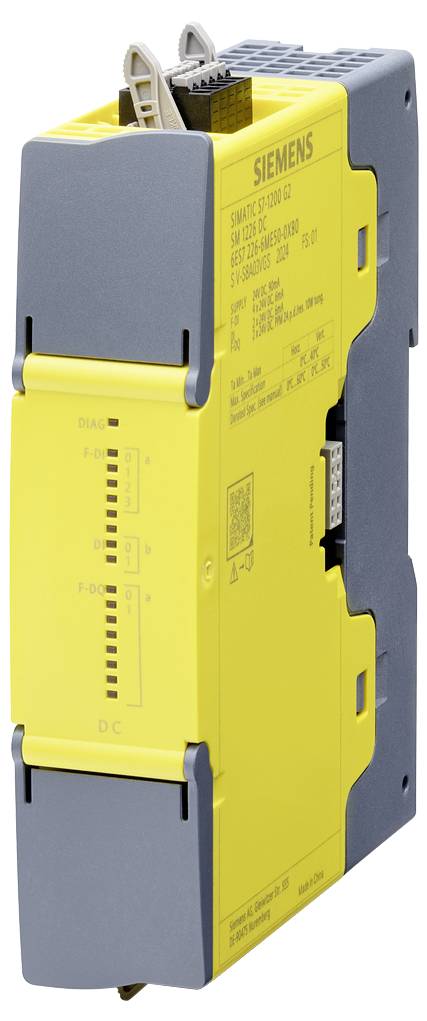

SIMATIC S7-1200 G2, Digital I/O, SM 1226, F-DI 4x / F-DQ 2x 2A PPM / DI 2x, 24VDC, bis PL E (ISO 13849-1) / SIL3 (IEC 61508)
Mit dem neuen fehlersicheren S7-1200 G2 Signalmodul SM 1226 F-DI 4x / F-DQ 2x 2A PPM / DI 2x, 24VDC - 6ES7226-6ME50-0XB0 - eröffnet SIEMENS seinen Anwendern den Einstieg in die funktionale Sicherheit der neuen SIMATIC Controller Generation S7-1200 G2.
Das SM 1226 setzt neue Maßstäbe und ermöglicht einen deutlich kompakteren Aufbau, als er in der Vorgängerversion SIMATIC S7-1200 möglich war. Der Platzbedarf auf der Hutschiene reduziert sich beim Vergleich der Modulebreiten um fast 60% auf 30mm. Durch die Kombination von F-DI und F-DQ in der SM 1226 konnte sogar eine Reduzierung des Platzbedarfs um 80% gegenüber der SIMATIC S7-1200 erreicht werden.
Highlights:
4 fehlersichere digitale Eingänge (1von1 - SIL3/Kat.3/PLd) oder 2 Eingänge (1von2 - SIL 3/Kat. 4/PL e)
4 Ausgänge für Geberversorgung
Geeignet für den Anschluss von 3-/4-Draht-Signalgeber nach IEC 61131, Typ 1
Interne kurzschlussfeste Geberversorgungen für jeden Eingang
Externe Geberversorgung möglich
Kanalweise parametrierbare Eingangsverzögerung 0,8 ms bis 12,8 ms
2 fehlersichere digitale Ausgänge, PPM-schaltend (SIL 3/Kat. 4/PL e)
Deaktivierung Dunkeltest (max. SIL 2/Kat. 3/PL d)
konfigurierbar als PP- oder PM-schaltend
Ausgangsstrom 2A pro Ausgang
2 digitale Standard-Eingänge
Integrierte Not-Halt Funktion für bis zu 50% schnellere Reaktionszeiten
Kanalweise oder modulweite Passivierung
Diagnoseanzeige (DIAG, rot/grüne LED)
Statusanzeige pro Kanal (rot/grüne LED)
Firmware-Update
Unterstützung I&M Daten
PROFIsafe V2.6
Modulbreite: 30mm
