Unterstützt geschirmte und ungeschirmte Kabel (Cat 3 ... Cat 7A, Koax)
LED-Anzeigen für Status und Fehlerdiagnose
Maximaler Kabelwiderstand: 100 Ω DC
Maximale Kabellänge bis 305 m
Durchgangsprüfung
Verdrahtungsprüfung
Kurzschlussprüfung
Adernpaarprüfung
Schirmungsprüfung

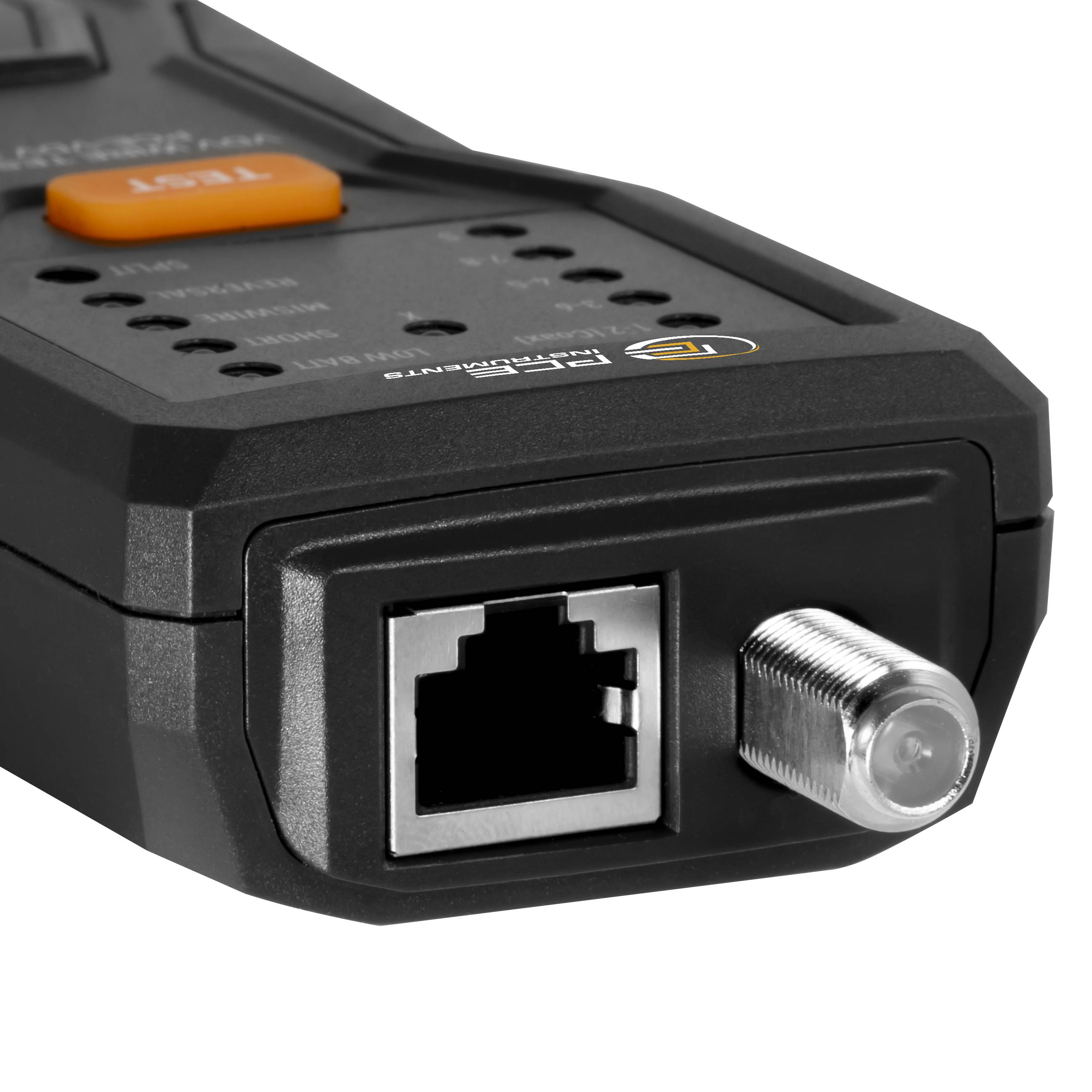

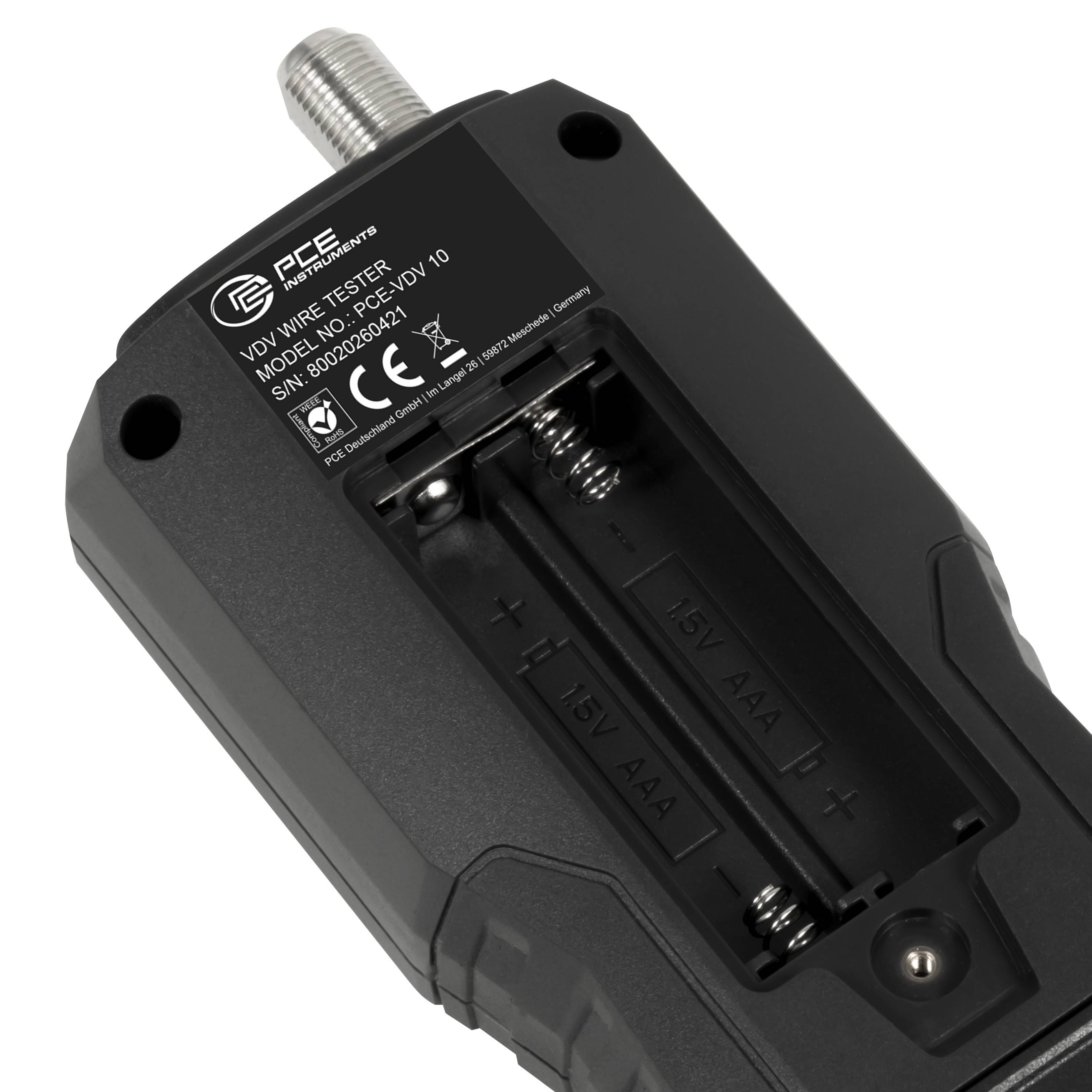

Der VDV-Kabeltester ist ein tragbares Prüfgerät zur Diagnose von Fehlern in Netzwerk- und Koaxialleitungen und wird zur schnellen Überprüfung von strukturierten Verkabelungen eingesetzt.Der VDV-Kabeltester unterstützt geschirmte und ungeschirmte Twisted-Pair-Kabel der Kategorien Cat 3, Cat 5 ,Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A sowie Koaxialkabel, wie sie in TV-, Antennen- und Überwachungssystemen verwendet werden.

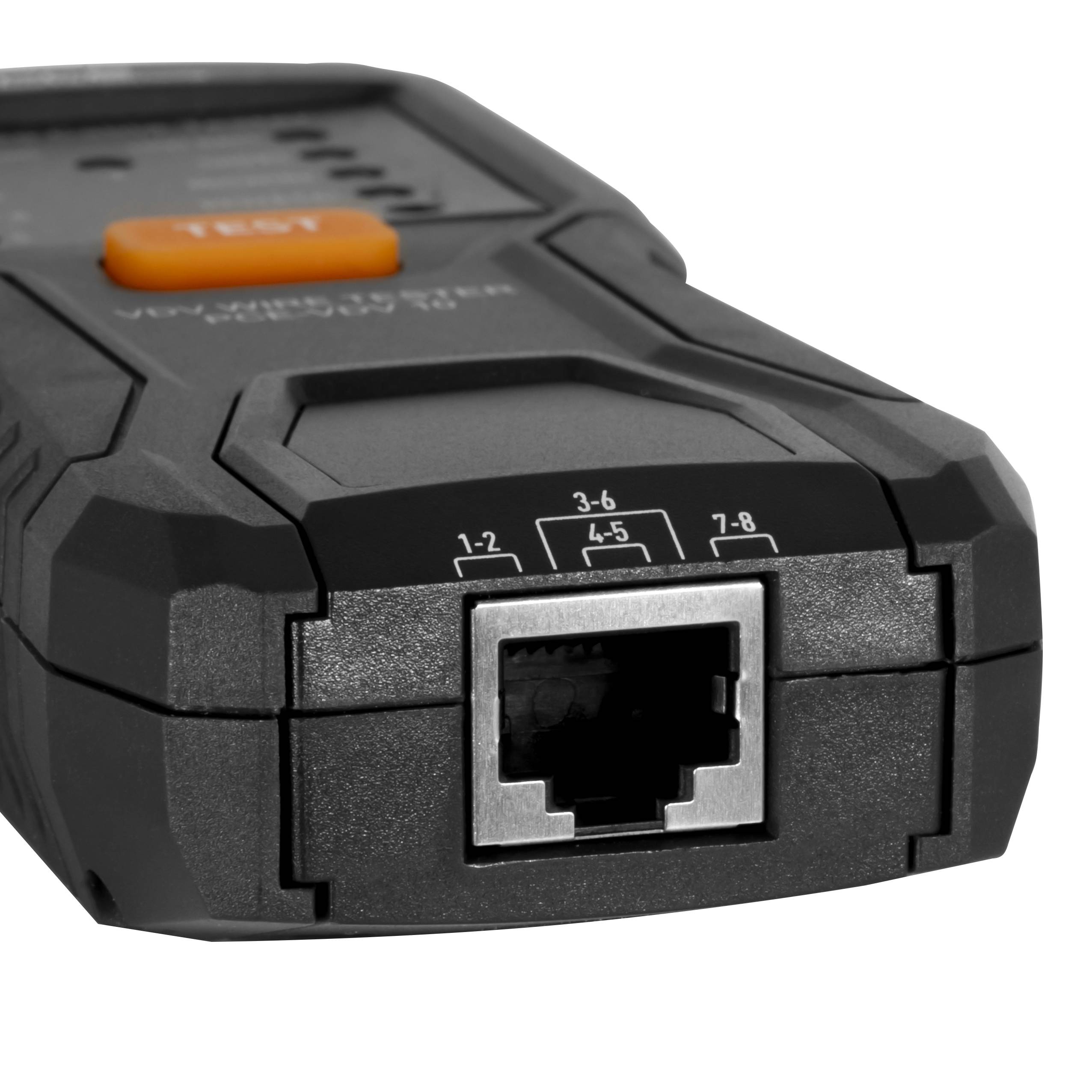

Die Prüfung erfolgt über ein zweiteiliges System, bestehend aus einem Hauptgerät und einer Remote-Einheit, wodurch auch fest installierte Leitungen zuverlässig getestet werden können. Zu den wichtigsten Prüfverfahren gehören die Durchgangsprüfung der Adern (Pins 1... 8), die Verdrahtungsprüfung zur Kontrolle der korrekten Zuordnung der Adernpaare sowie die Erkennung von Kurzschlüssen, Fehlverdrahtungen und Split-Pair-Fehlern. Zusätzlich wird die Schirmung von geschirmten Kabeln überprüft. Der Prüfbereich umfasst Leitungslängen bis zu 305 m, während die minimale Kabellänge für die Split-Pair-Erkennung etwa 0,5 m beträgt.

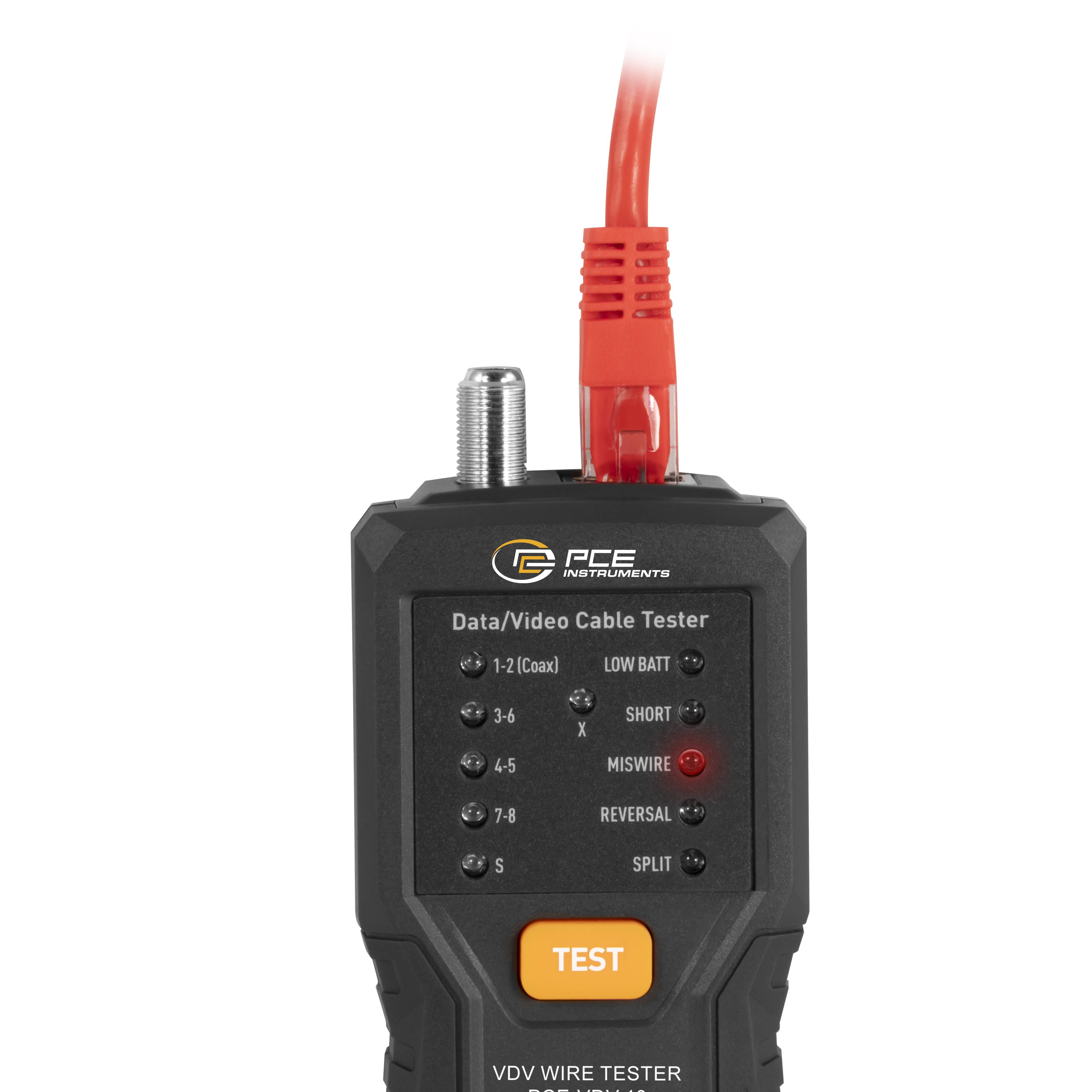

Unser VDV-Kabeltester arbeitet mit Prüfsignalen, die zwischen Hauptgerät und Remote-Einheit übertragen werden. Die Ergebnisse werden über LED-Anzeigen dargestellt. Dauerhaft leuchtende LEDs signalisieren eine korrekte Verdrahtung, während blinkende LEDs auf Fehler in den jeweiligen Adernpaaren hinweisen. Zusätzliche Status-LEDs kennzeichnen die Art des Fehlers, wie Kurzschluss, Fehlverdrahtung, Vertauschung (Reversal) oder Split Pair.
Der VDV-Kabeltester wird in der Netzwerktechnik, Gebäudeverkabelung sowie in IT- und Kommunikationsinstallationen eingesetzt und ist für Elektriker, Netzwerktechniker und Servicetechniker zur schnellen Überprüfung von Leitungsstrecken vorgesehen.
PCE Instruments, 100 Ω DC, 100 Ohm, 1000 Fuß, 305 m
