Beschreibung

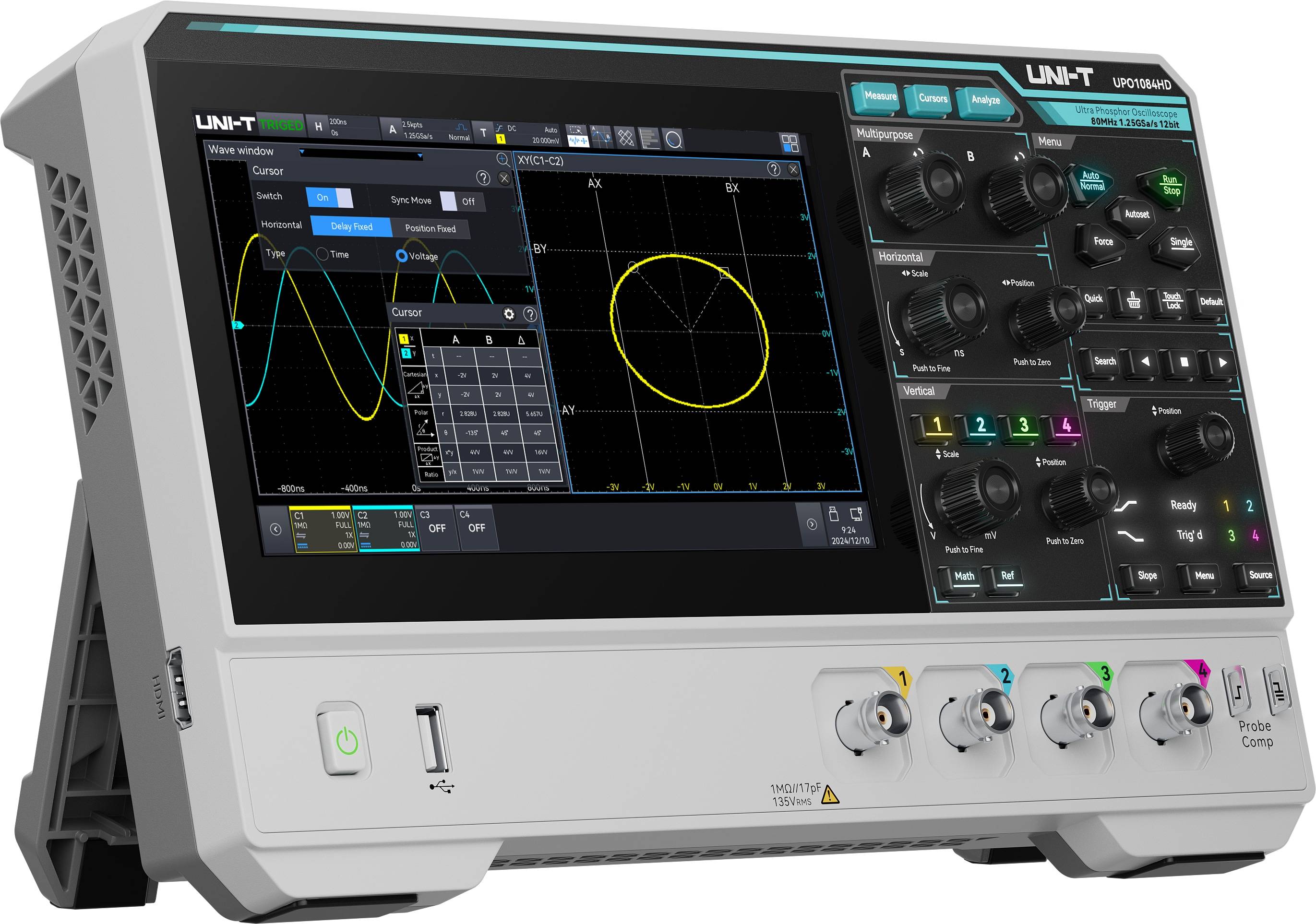

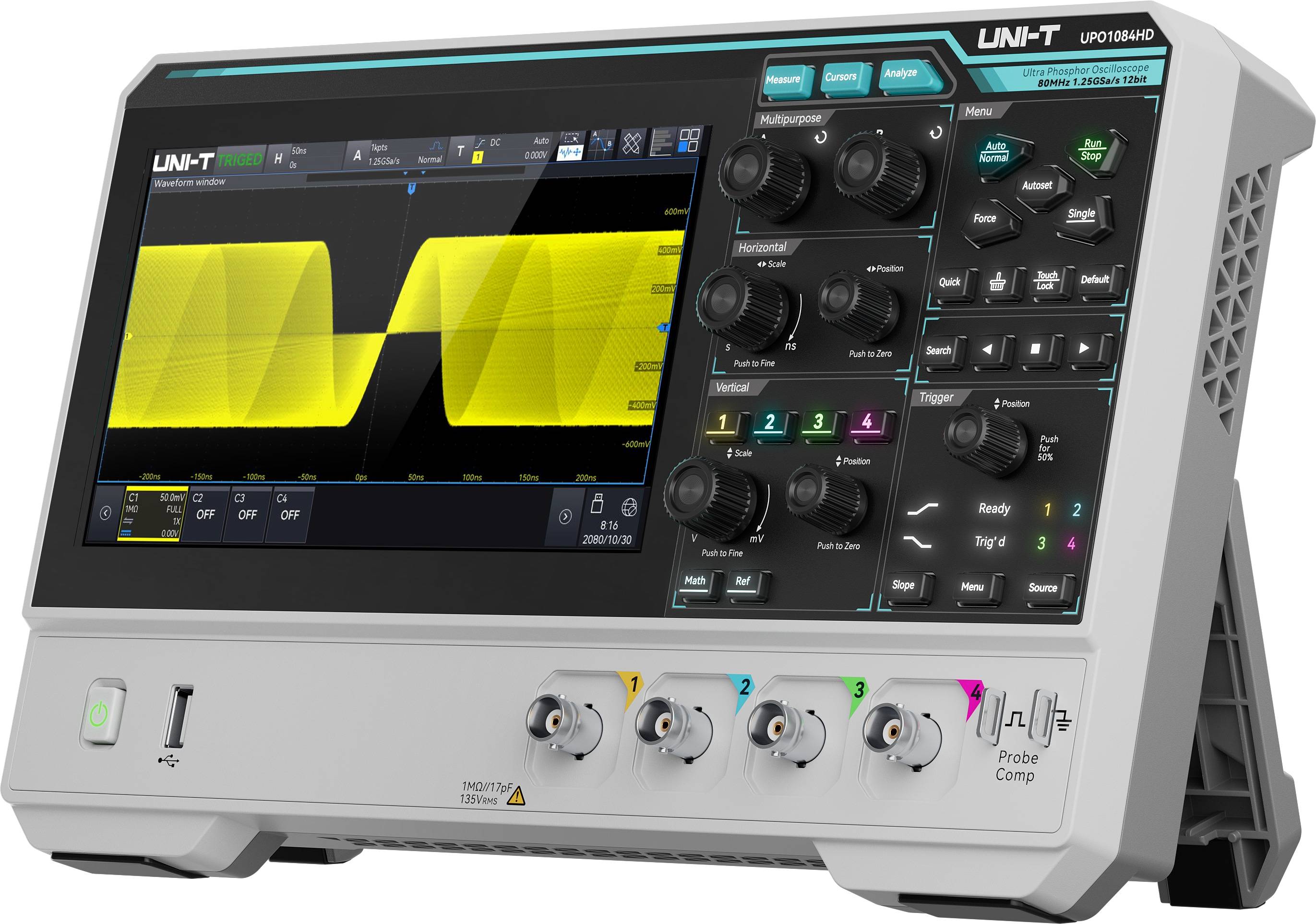

Die High-Resolution-Oszilloskope der Serie 1000HD bieten mit bis zu 100 MHz Bandbreite, 1,25 GSa/s Abtastrate und großer Speichertiefe eine starke Performance für präzise Messungen. Dank Ultra Phosphor 3.0 profitieren Sie von hoher Erfassungsrate und detailreicher Darstellung. Umfangreiche Analysefunktionen und der intuitive 7-Zoll-Touchscreen sorgen für effizientes Arbeiten und hohen Bedienkomfort. Features: - Echtzeit-Abtastrate der analogen Kanäle: bis zu 1,25 GSa/s - Maximale Wellenform-Erfassungsrate: bis zu 100.000 wfms/s (Sequenzmodus: 500.000 wfms/s) - Kontinuierliche Hardware-Echtzeitaufzeichnung und Analyse von bis zu 100.000 Wellenform-Frames, inklusive USB-Exportfunktion - Parametermessung mit zusätzlicher Balken- und Liniendiagramm-Anzeige - 56 verschiedene Parametermessungen - Multi-Window-Anzeige - Mehrkanaliger 6-stelliger Hardware-Frequenzzähler mit einstellbarer Aktualisierungszeit und effektiver Stellenanzahl - Protokoll-Trigger- und Dekodierungsfunktionen für RS232/UART, I2C, SPI, CAN und LIN - Zonen-Trigger zur Erfassung sporadischer Signale und Analyse komplexer Signalverläufe - Unterstützt SCPI (Standardbefehle für programmierbare Instrumente) Technische Daten: - Betriebsspannung: 100...240 V~ - Kanäle: 4 - Display: 17,78 cm (7") TFT-LCD, WVGA (800x480 Pixel) - Bandbreite: 80 MHz - Abtastrate: 1,25 GSa/s (single channel), 625 MSa/s (dual channels), 312,5 MSa/s (four channel) - Speichertiefe: 100 Mpts - Anstiegszeit: ≤ 4 ns - Eingangskopplung: DC, AC, GND - Y-Teiler: 500μV/div...10 V/div - X-Teiler: 5 ns/div...1 ks/div - Vertikale Auflösung A/D Konverter: 12 bit - Trigger-Arten: Edge, Pulse Width, Video, Ramp, Runt Pulse, over-amplitude pulse, Delay, Timeout, Duration, Setup Hold, Nth Edge, Code Pattern - Trigger-Modi: Auto, Normal, Single - Mathematische Funktionen: +, -, x, /, FFT, digital filtering, logische Funktionen, erweiterte Funktionen - Frequenzzä
