Beschreibung

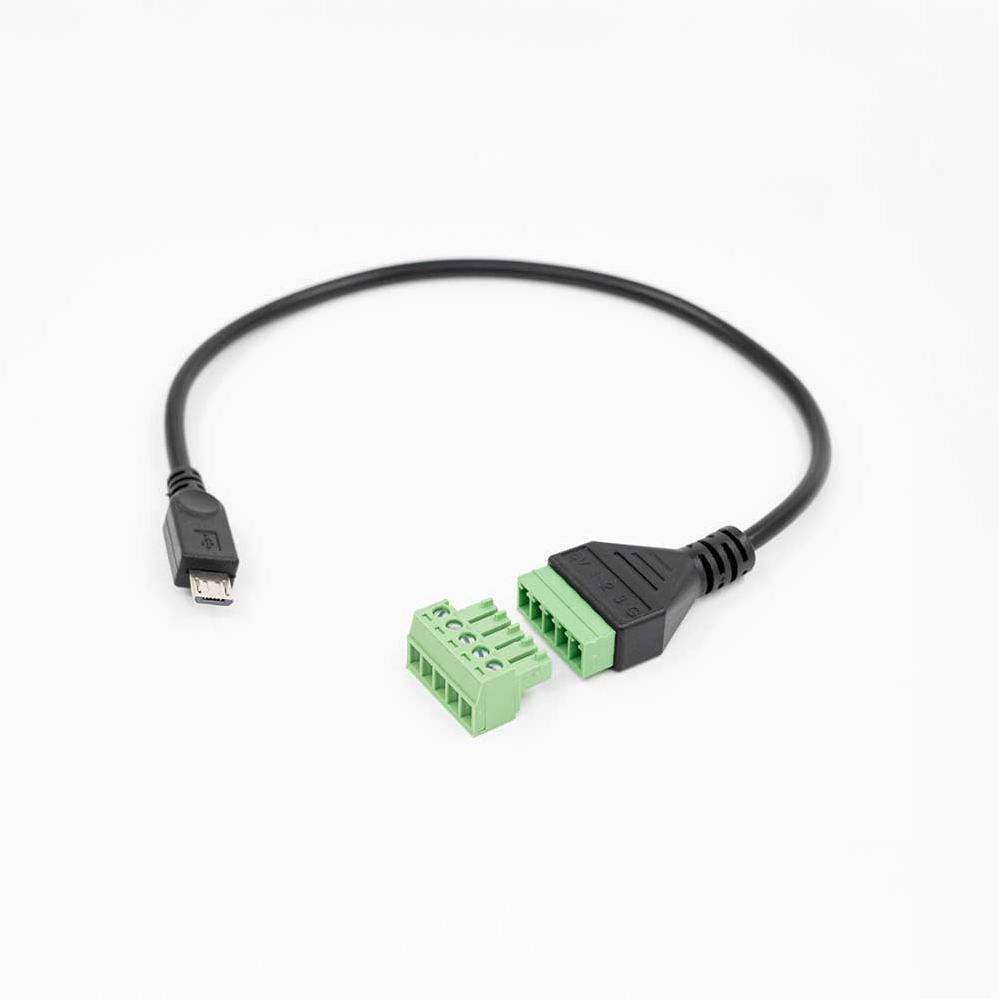

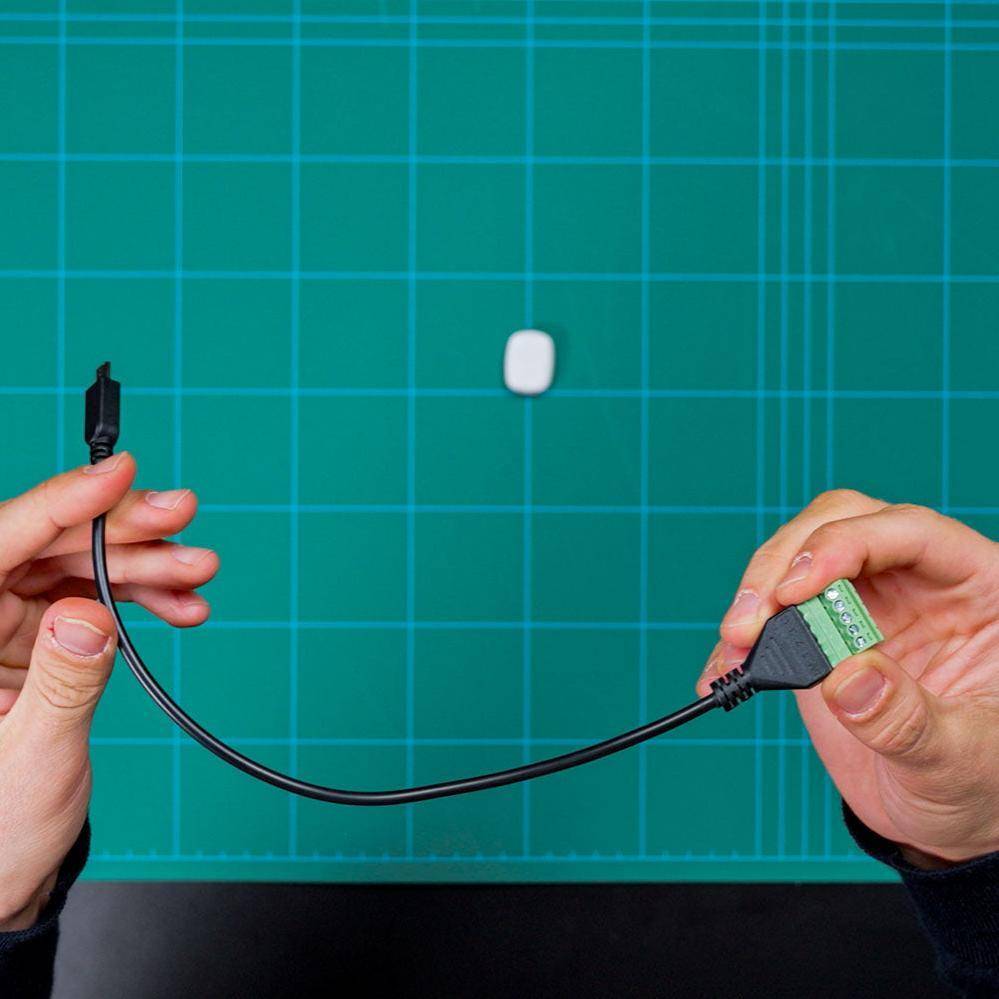

Shelly The Pill 5-Terminal Add-on

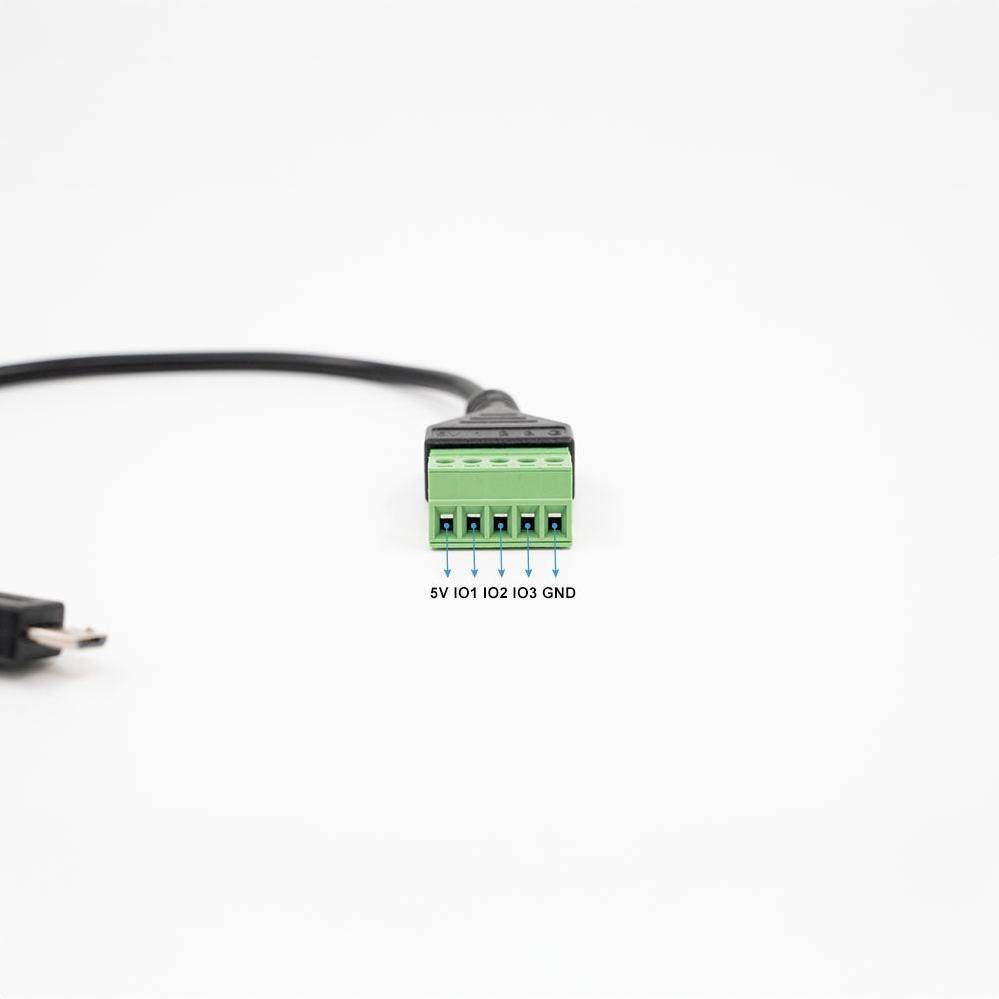

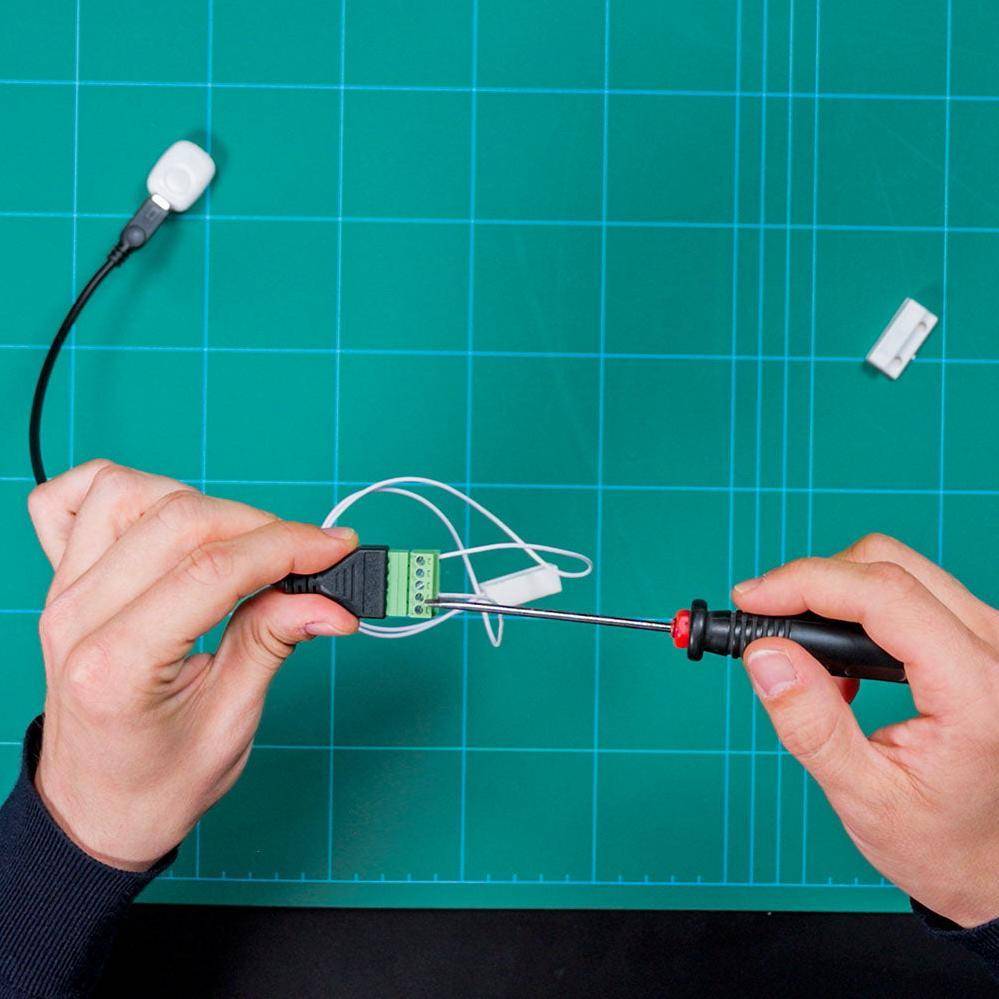

Interface-Modul für das Basismodul "The Pill by Shelly", das eine kompakte Schnittstelle zur Integration externer Komponenten bereitstellt. Es bietet fünf Anschlussklemmen zur Stromversorgung, Masse sowie drei frei konfigurierbaren Ein- und Ausgängen mit 3,3 V Logikpegel. Diese Anschlüsse ermöglichen den Anschluss und Betrieb digitaler und analoger Sensoren oder Schaltelemente. Die Spannungsversorgung erfolgt über eine 5-V-Klemme mit gemeinsamer Masse. Das Add-on wird separat vom Basismodul verkauft und ist zwingend erforderlich für die Nutzung weiterer Add-ons.
Die drei E/A-Anschlüsse lassen sich individuell konfigurieren. IO1 unterstützt digitale oder analoge Eingaben sowie Temperatursensoren wie DS18B20 oder DHT22. IO2 und IO3 sind für digitale Ein- oder Ausgaben vorgesehen. Die analoge Eingabe erfolgt im Spannungsbereich von 0 bis 2,5 V. Alle E/A-Anschlüsse arbeiten mit einem Logiklevel von 3,3 V.
Das Add-on eignet sich für den Einsatz im Prototyping, zur Steuerung und Integration von Sensoren und Bedienelementen in Mikrocontroller-Setups. Aufgrund seiner kompakten Bauweise und standardisierten Anschlüsse unterstützt es flexible Erweiterungen innerhalb der Shelly The Pill Plattform.
Merkmale im Überblick
3 frei konfigurierbare Ein-/Ausgänge (Logiklevel 3,3 V)
Unterstützung für digitale Signale, analoge Eingaben und Temperatursensoren (DS18B20, DHT22)
5-V-Versorgungsklemme und GND-Klemme für externe Komponenten
Kompakte Bauweise für einfache Integration
Verbindungsmodul für weitere Add-ons innerhalb des Shelly The Pill Systems
Kompatibilität
The Pill by Shelly (Basismodul)
Temperatursensor DS18B20
Temperatursensor DHT22
Technische Daten
Versorgungsspannung: 5 V
Logikpegel an IO1–IO3: 3,3 V
Analogeingangsspannung: 0–2,5 V (nur IO1)
Abmessungen: 44 mm × 23 mm × 10 mm
Gewicht: 23 g
Kabellänge: 24 cm
Farbe des Gehäuses: Schwarz
Umgebungstemperatur Betrieb: 0 °C bis 40 °C
Lagertemperatur: –20 °C bis 40 °C
Luftfeuchtigkeit: 30 % bis 70 % rF
Maximale Höhe: 2000 m über NN
Sonstige Daten
Das Add-on wird separat vom Basismodul verkauft
Lieferumfang
Shelly The Pill 5-Terminal Add-on
