8-Kanal-Spannungswandler, bidirektional
Automatische Richtungserkennung ohne zusätzliche
Steuerpins
Stromversorgung: VCCA 1,2–3,6 V, VCCB 1,65–5,5 V
Unterstützt Datenübertragungsraten von bis zu 100 Mbit/s
OE-Pin zur selektiven Aktivierung/Deaktivierung von Kanälen
Der COM-VT-CH8 ist ein vielseitiger 8-Kanal-
Bidirektional-Spannungswandler, der die Verbindung
zwischen digitalen Systemen mit unterschiedlichen
Logikpegeln vereinfacht. Dank automatischer
Richtungserkennung sind keine Steuersignale
erforderlich und eine transparente, problemlose
Kommunikation wird ermöglicht. Damit eignet
sich das Modul ideal für eingebettete Systeme,
Entwicklungsumgebungen, Prototypen mit
gemischten Spannungen und Bildungsprojekte, bei
denen Signale in beide Richtungen fließen müssen.
Es unterstützt einen Versorgungsspannungsbereich
von 1,2 V bis 3,6 V auf der A-Seite und 1,65 V bis 5,5 V
auf der B-Seite und gewährleistet so die Kompatibilität
mit nahezu allen gängigen Logikfamilien. Entwickler
können moderne MCUs, FPGAs und Sensoren mit
geringem Stromverbrauch problemlos an ältere
Peripheriegeräte oder Controller anschließen, die eine
5-V-Logik erfordern. Mit Übertragungsraten von bis zu
100 Mbit/s eignet sich das COM-VT-CH8 gut für schnelle
Schnittstellen wie SPI, UART, I²C oder GPIO-Signale.
Ein integrierter OE-Pin (Output Enable) ermöglicht
die gleichzeitige Aktivierung oder Deaktivierung
aller Kanäle. In Kombination mit der Ioff-
Unterstützung verhindert er unerwünschte
Rückströme beim Ausschalten der Stromversorgung
– eine wichtige Funktion in Systemen mit
geringem Stromverbrauch und Batteriebetrieb.

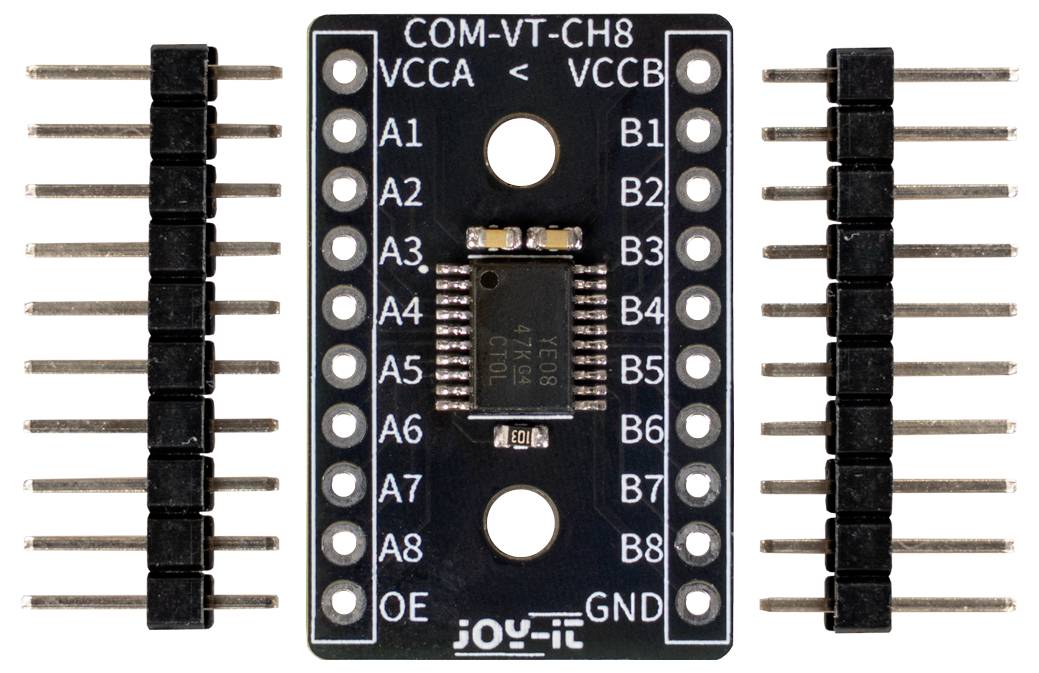

Zur einfachen Integration wird das Modul mit
zwei passenden 10-poligen Steckverbindern
geliefert, die jedoch nicht angelötet sind, sodass
Anwender volle Flexibilität haben: Sie können für
die Verwendung auf einem Steckbrett verlötet, oder
für die direkte Verdrahtung weggelassen werden.
Diese Anpassungsfähigkeit macht das COM-VT-CH8
gleichermaßen für professionelle Prototypen, den
Einsatz im Labor und für Schulungskits geeignet.
