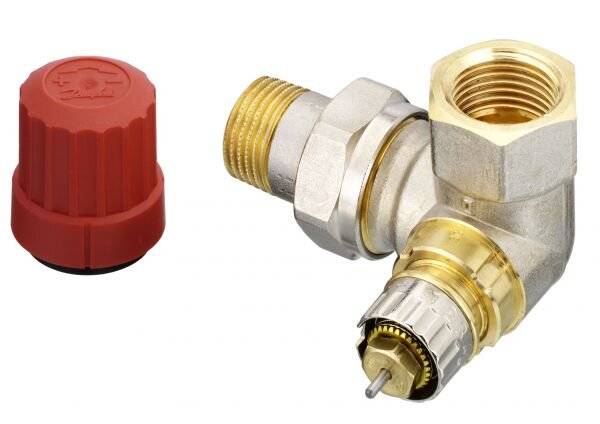

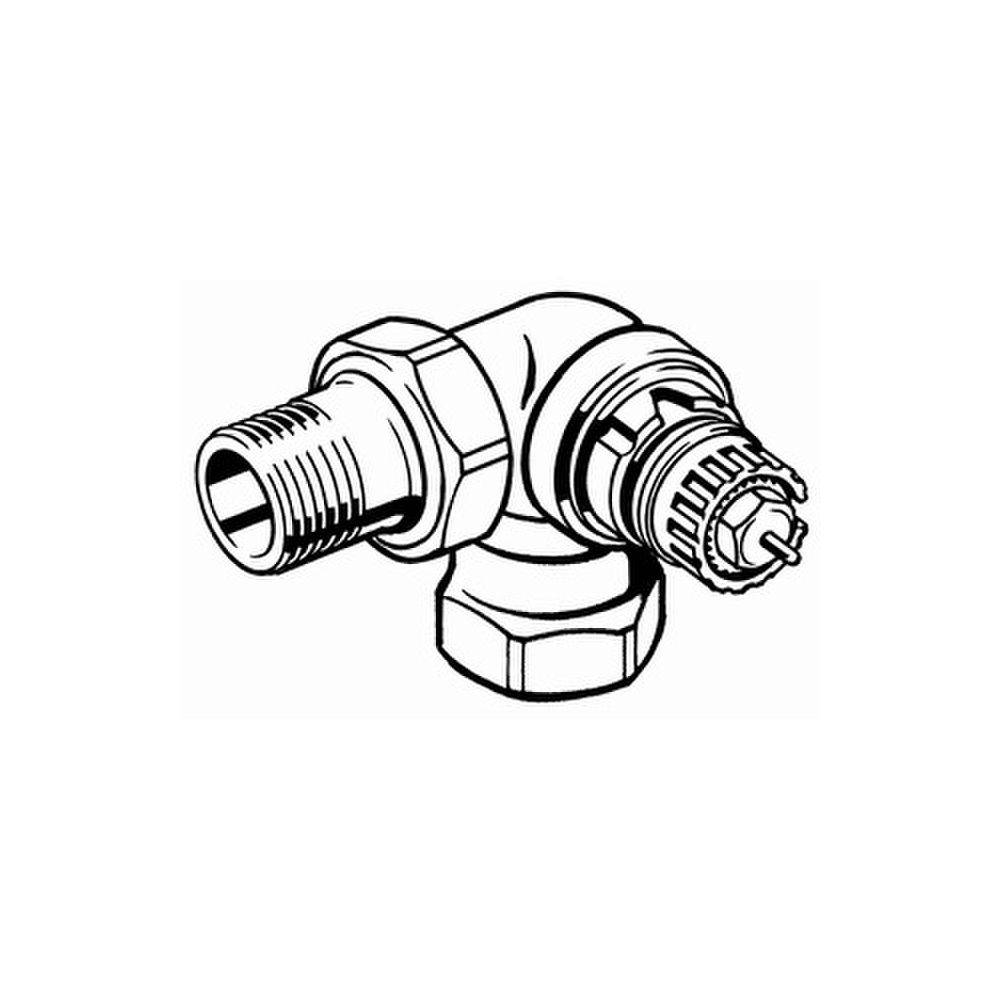

Danfoss Ventilgehäuse RA-N 15 R 1/2", Winkelausführung links, matt vernickelt
Produktbeschreibung
Überblick
Danfoss Ventilgehäuse mit Voreinstellung Gemäß DIN EN 215 CEN Zulassung mit Voreinstellung durch Kulisse und optische Einstellkontrolle Messmöglichkeit des Differenzdruckes Gehäuse aus Messing MS 58 O-Ring-Stopfbuchse ohne Anlagen-entleerung auswechselbar Bauschutzkappe mit roter Stellschraube max. Betriebsdruck: 10 bar max. Differenzdruck: 0,6 bar max. Vorlauftemp.: 120 C Ventilgehäuse: R 1/2 WE links Oberfläche: vernickelt Kvs-Wert (m3/h) mit Stellantrieb: 0,04-0,90 Kv-Wert (m3/h) bei AP Bereich 1/2K mit RA-Fühler: 0,43/0,73 Fabrikat: Danfoss Typ: RA-N 15 Bestell-Nr.: 013G0234
Beschreibung
Das Danfoss Ventilgehäuse RA-N 15 R 1/2" in Winkelausführung links mit matt vernickelter Oberfläche ist ein voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert ist. Es eignet sich für Heizkörperanschlüsse mit einer Größe von 1/2 Zoll (DN 15) und bietet eine präzise Durchflussregelung bei Heizungsanlagen. Dieses Ventilgehäuse ist kompatibel mit verschiedenen Danfoss Fühlerelementen und thermischen Stellantrieben.
Für welche Heizsysteme und Komponenten ist das Ventilgehäuse RA-N 15 geeignet?Das Ventilgehäuse RA-N 15 ist für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen ausgelegt. Es passt zu Danfoss Fühlerelementen RA 2000, RA PLUS und RAW sowie den Designfühlern RAX aus der X-tra Collection und den thermischen Stellantrieben TWA. Die technischen Daten für alle Ventilgehäuse in Kombination mit Danfoss RA 2000 und RAW Fühlern entsprechen den Anforderungen der Euronorm EN 215. In Kombination mit Danfoss Fühlerelementen sind RA-N Ventile geeignet für Planungen nach DIN V 4701/10 und einen AP-Bereich von kleiner oder gleich 1K (EnEV).
Welche technischen Eigenschaften und Funktionen bietet das Ventilgehäuse?Das Gehäuse des Ventilgehäuses besteht aus Messing MS 58 und ist matt vernickelt. Es verfügt über eine Voreinstellung durch Kulisse und optische Einstellkontrolle, die eine präzise Durchflussregelung ermöglicht. Eine Messmöglichkeit des Differenzdruckes ist vorhanden. Die O-Ring-Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden, ohne dass die Anlage entleert werden muss. Eine Bauschutzkappe mit roter Stellschraube ist integriert. Das Ventilgehäuse ist thermostatisch mit einem Knopf bedienbar und verfügt über eine thermostatische Vorbereitung. Es ist vorab einstellbar und benötigt keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.
Wie sind die Leistungsdaten des Ventilgehäuses RA-N 15?Das Ventilgehäuse ist für einen maximalen Betriebsdruck von 10 bar und einen maximalen Differenzdruck von 0,6 bar ausgelegt. Die maximale Vorlauftemperatur beträgt 120 °C. Der Kvs-Wert mit Stellantrieb liegt zwischen 0,04 und 0,90 m³/h. Der Kv-Wert bei AP Bereich 1/2K mit RA-Fühler beträgt 0,43/0,73 m³/h. Ein weiterer Kv-Wert wird mit 0,04 - 0,51 m³/h angegeben, und der KV-2-Wert beträgt 0,73 m³/h. Die Durchsatzkapazität bei einem Mindestdruck von 10 kPa liegt zwischen 13 und 285, und bei 15 kPa zwischen 15 und 349.
Welche Hinweise zur Wartung und zum Schutz sind zu beachten?Die O-Ring-Stopfbuchse kann ohne Anlagenentleerung ausgetauscht werden, was die Wartung erleichtert. Die vernickelte Oberfläche bietet Schutz. Zur Vermeidung von Steinbildung und Korrosion sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 entsprechen.
Technische Daten
Anschlussgröße Heizkörper: 1/2 Zoll (15)
Ausführung: Winkelausführung links
Oberflächenschutz: vernickelt
Werkstoff des Gehäuses: Messing MS 58
Max. Betriebsdruck: 10 bar
Max. Differenzdruck: 0,6 bar
Max. Vorlauftemperatur: 120 °C
Kvs-Wert mit Stellantrieb: 0,04-0,90 m³/h
KV-2-Wert: 0,73 m³/h
Bauhöhe: 92
Das Danfoss Ventilgehäuse RA-N 15 bietet eine zuverlässige und präzise Regelung für Zweirohr-Pumpenwarmwasseranlagen. Mit seiner robusten Messingausführung, der voreinstellbaren Funktion und der einfachen Wartung durch die unter Anlagendruck auswechselbare O-Ring-Stopfbuchse ist es eine langlebige Lösung für moderne Heizungsanlagen. Es ist für einen Betriebsdruck von bis zu 10 bar und eine Vorlauftemperatur von bis zu 120 °C ausgelegt.
