Überblick

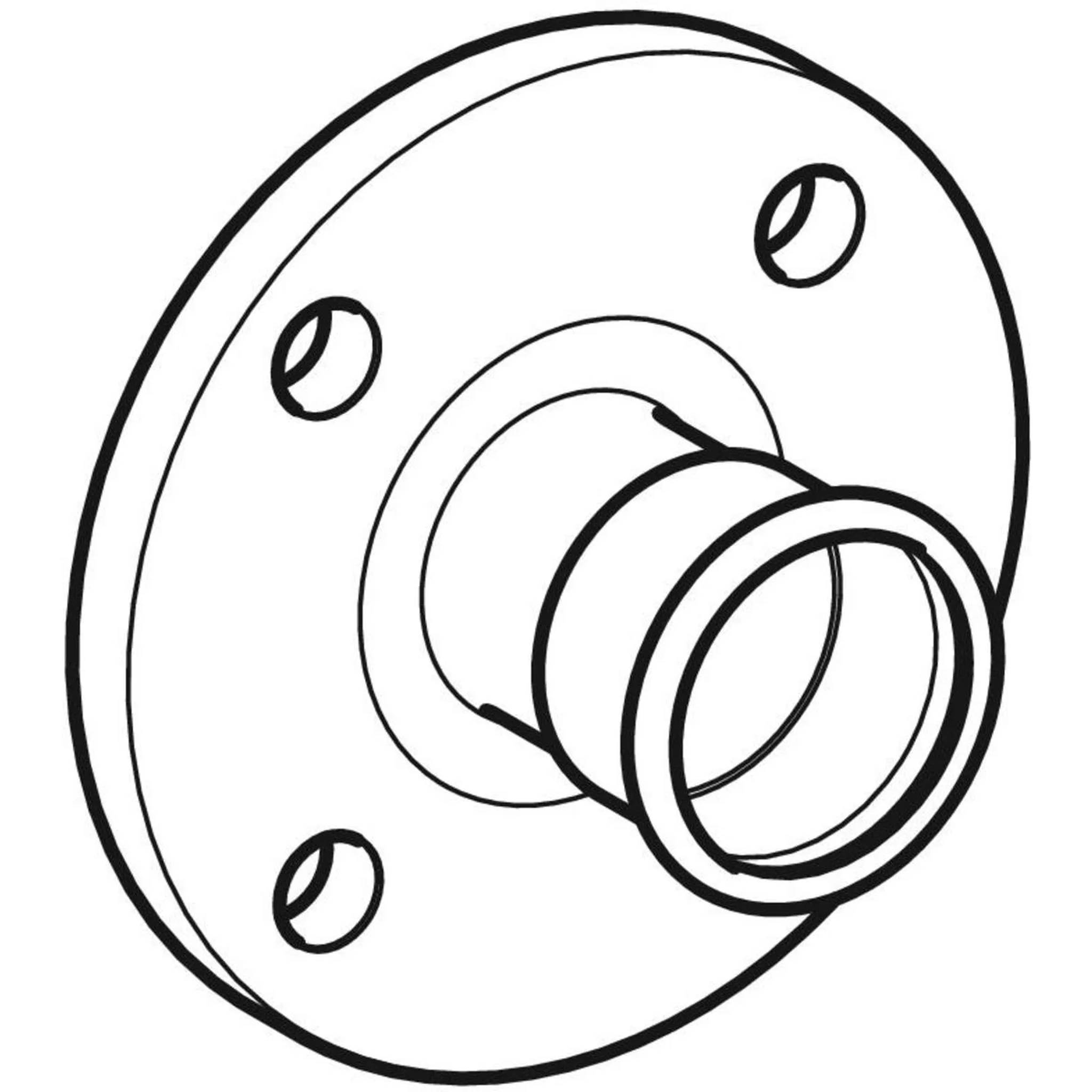

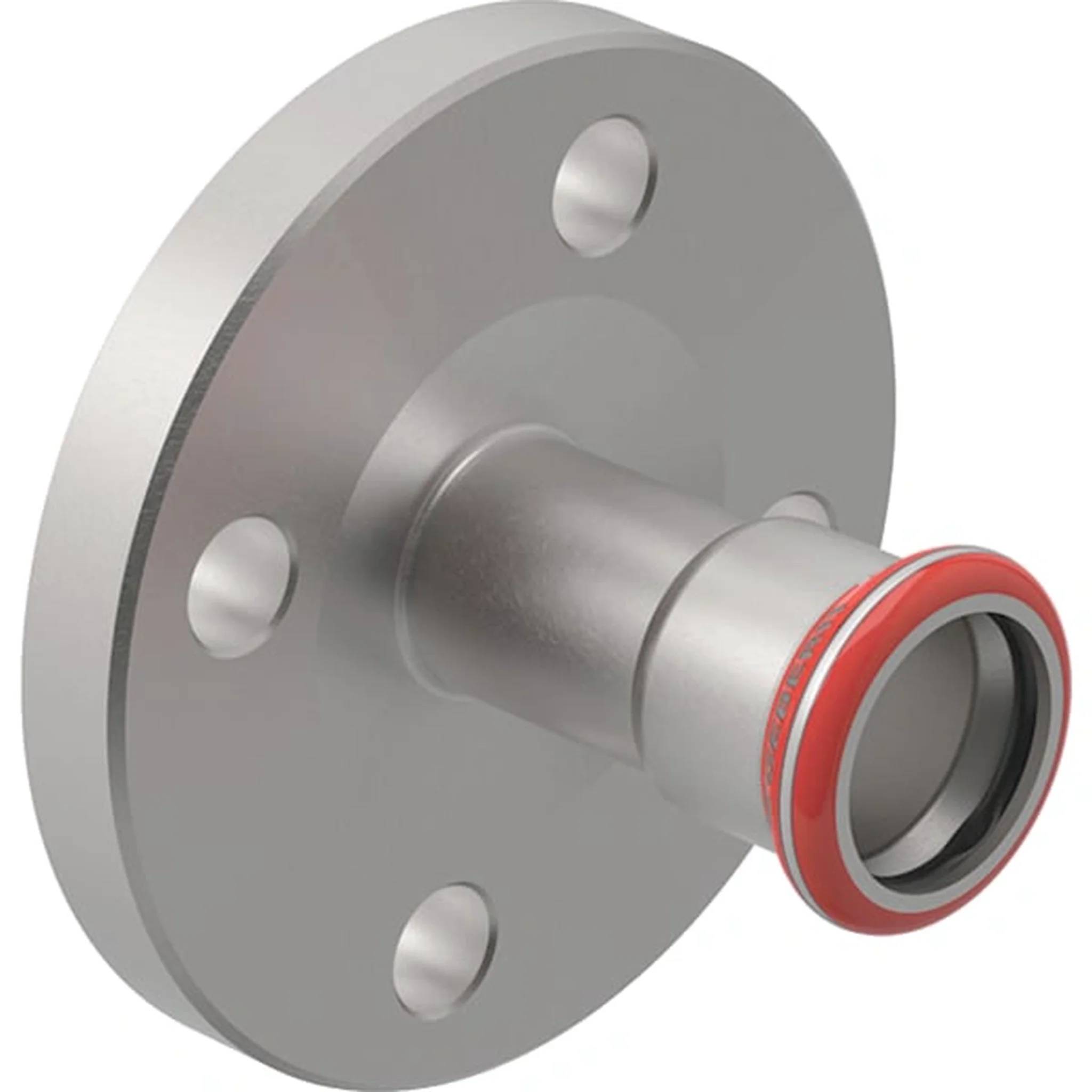

Geberit Mapress C-Stahl Flansch PN 6, mit Pressmuffe
Verwendungszwecke
- Für Haustechnik, Industrie und Schiffbau
Eigenschaften
- Dichtring aus CIIR schwarz
- Form B1 (erhöhte Dichtleiste mit Standarddichtfläche), EN 1092-1
Technische Eigenschaften
- Werkstoff: Stahl unlegiert 1.0034 E195 (EN 10305)

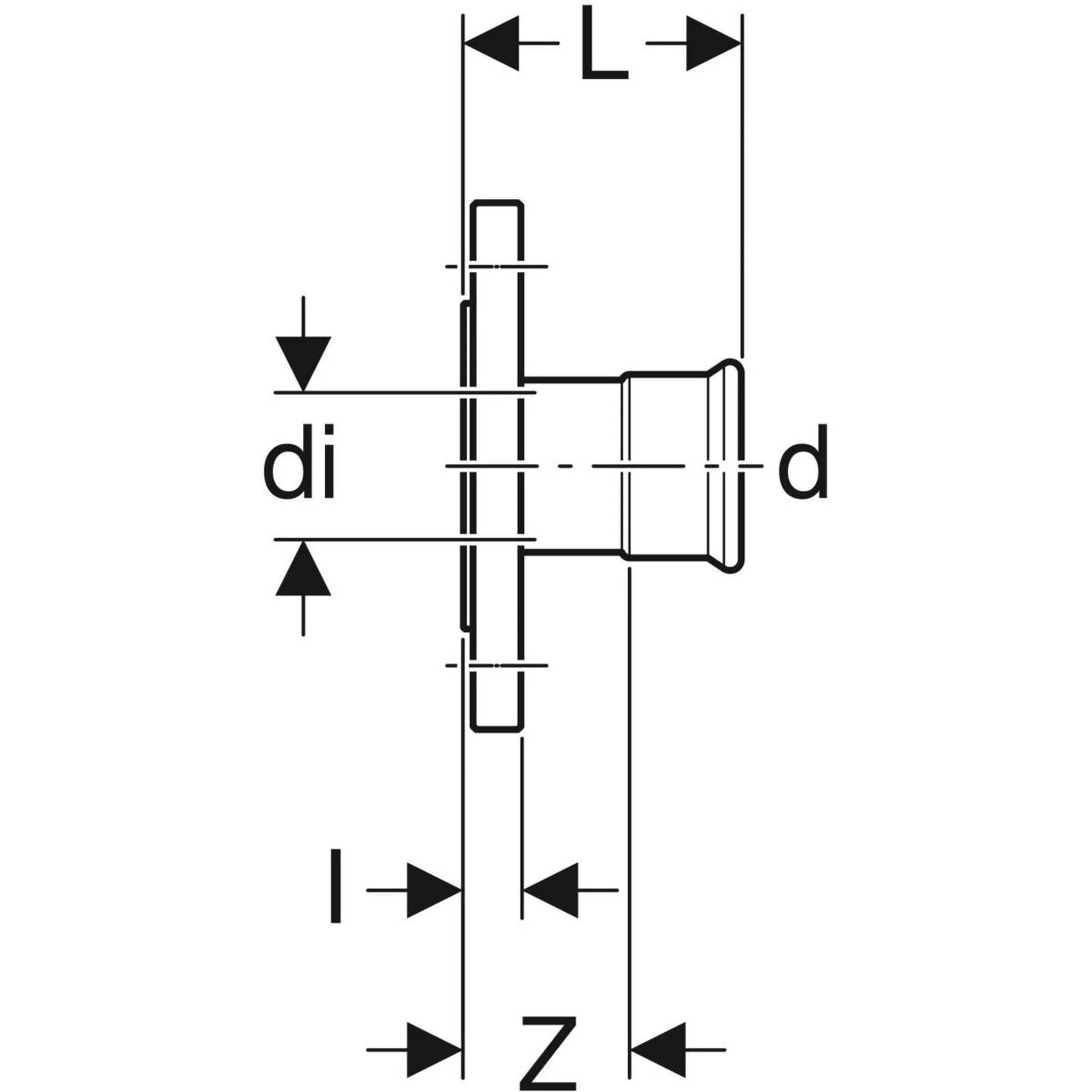

- d, ø / Außendurchmesser (mm): 76,1 mm
- di, ø / Innendurchmesser (mm): 72 mm

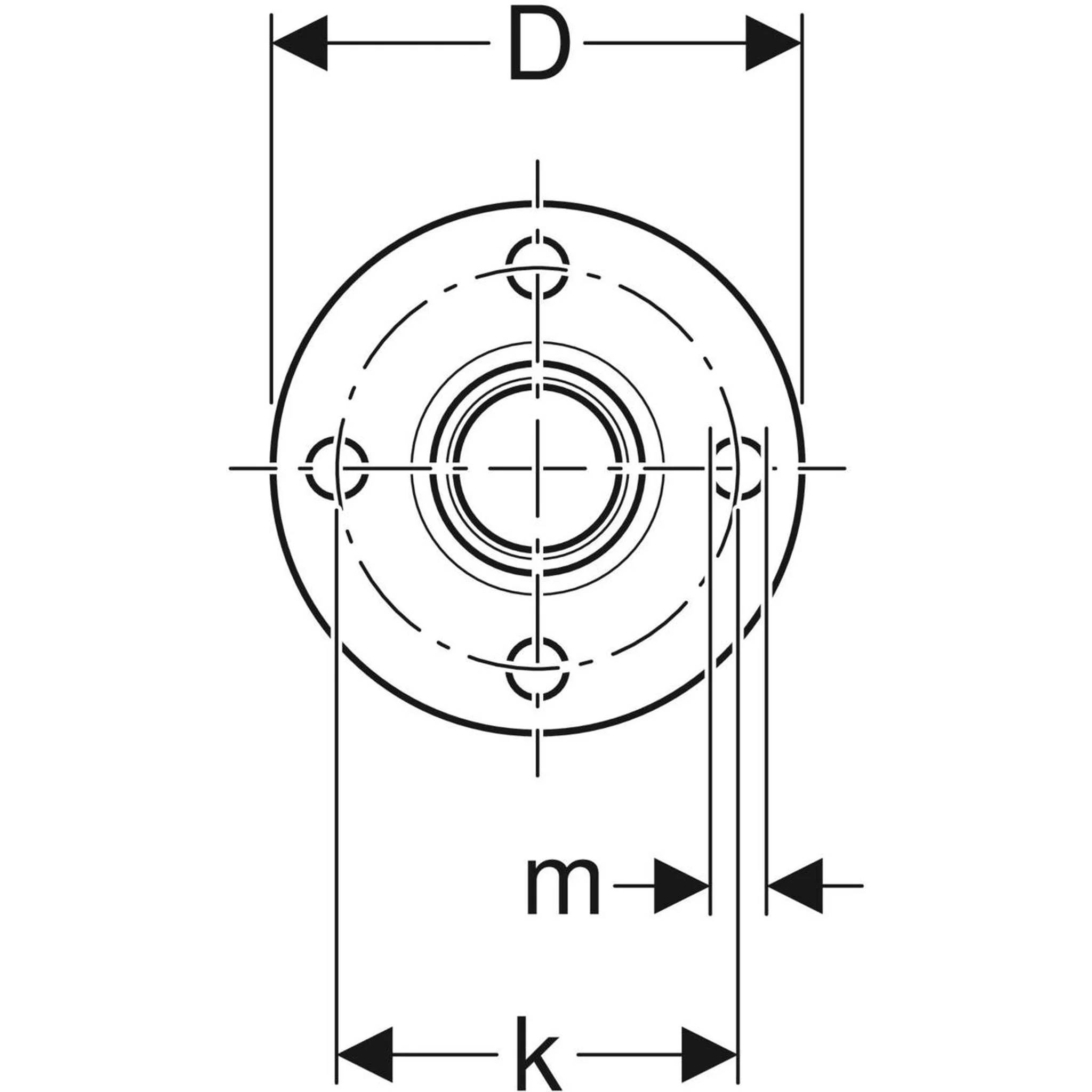

- D / Außendurchmesser (cm): 16 cm
- k / Flansch-Lochkreisdurchmesser (mm): 130 mm
- m / Schraubenlochdurchmesser (mm): 14 mm
- L / Länge (cm): 11,4 cm
- l / Länge Teilmaß (cm): 1,4 cm
- Z / Z-Maß (cm): 6,1 cm
- n / Anzahl Schrauben Flanschverbindung (St.): 4 St.
- PN / Nenndruck (bar): 6 bar
Details:
• Herstellernummer: 23749
• Herstelltypnummer: 23749
