Geberit GE Mapress, Aufputz-Kugelhahn, d18mm, Messing, Hebel, NPW, 1 Stk.

Messingabsperrhahn für Sanitäranwendungen mit rotem Geberit-Hebel, freigestellt auf weißem Hintergrund.

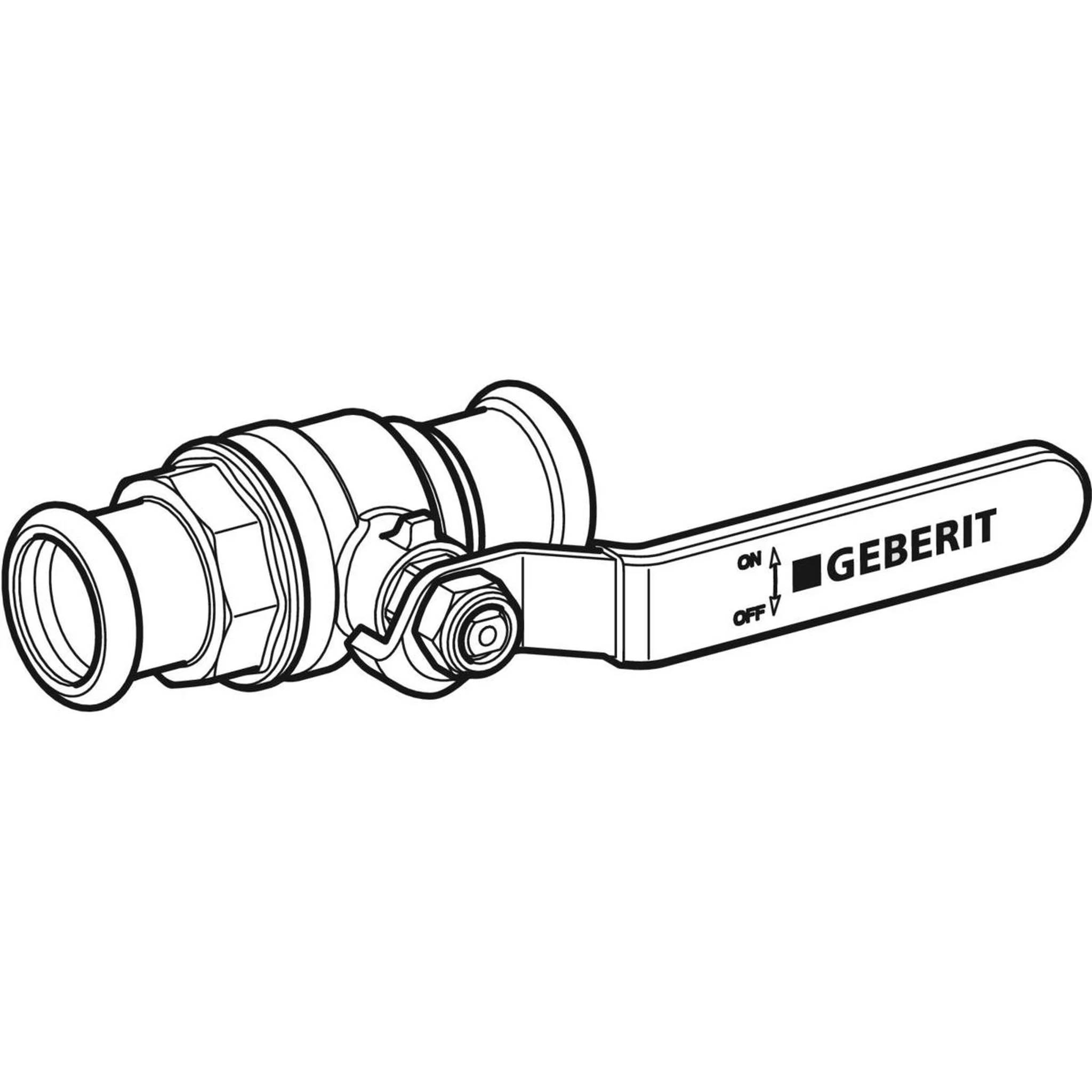

Technische Schwarz-Weiß-Zeichnung eines Geberit-Kugelventils mit Hebelgriff, die die Ein-/Aus-Positionen am Griff zeigt.

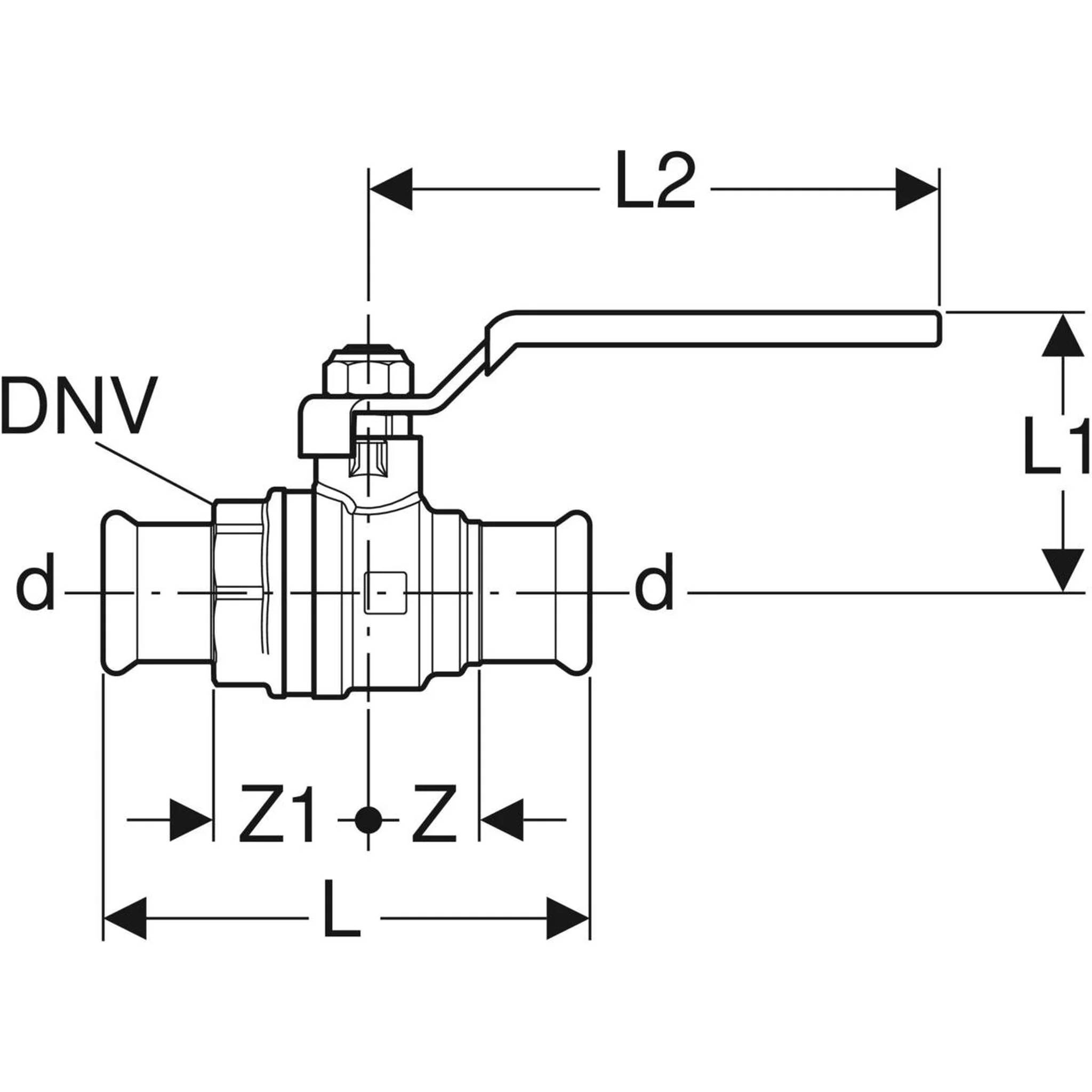

Maßstabgerechte technische Zeichnung eines DNV-gekennzeichneten Kugelventils mit Hebelgriff, mit den Abmessungen L, L1, L2, Z1, Z und d.

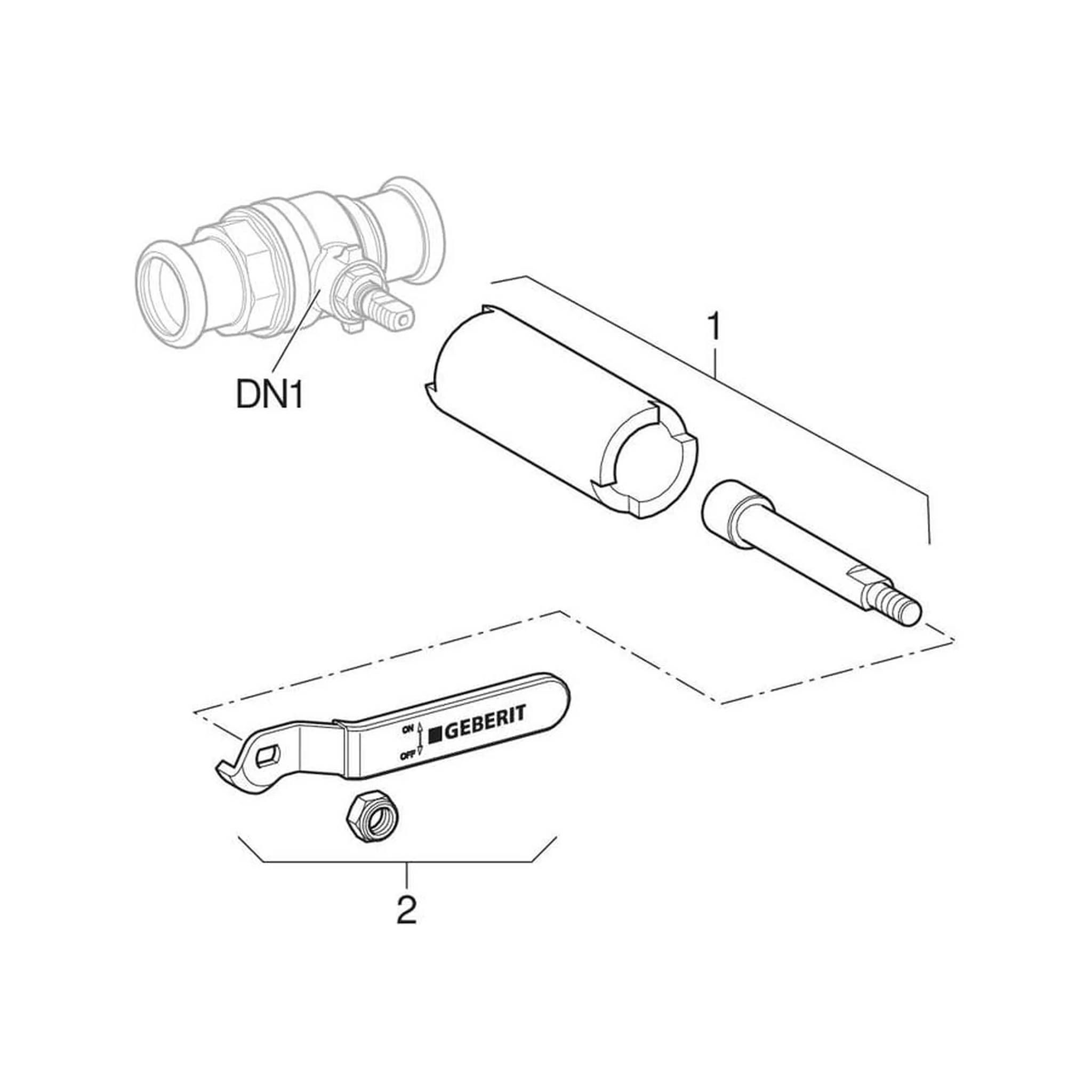

Explodierte technische Zeichnung einer Geberit-Rohrverbindung und eines Montagewerkzeugs, mit Teilen gekennzeichnet als DN1, 1 und 2.

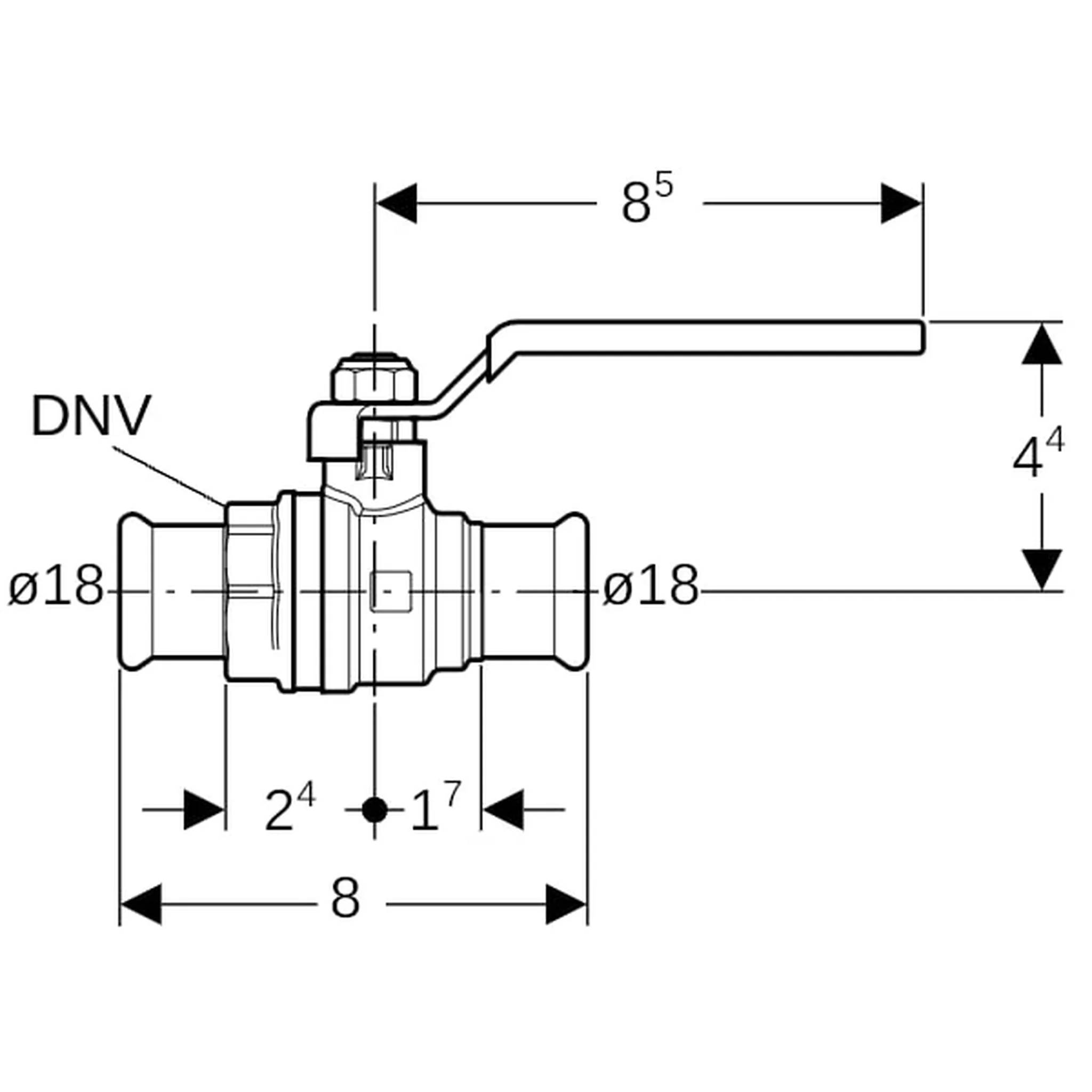

Technische Zeichnung eines DNV-Kugelventils mit Hebelbetätigung, mit den Abmessungen: 8,5 Länge, 4,4 Höhe, 8 Gesamtbreite und ø18 Anschlüsse.

18,58 €

inkl. MwSt.

zzgl.

Stück

Lieferzeit: 2-3 Tage

auf Lager

Verkauf & Versand:

(4.6)

Geberit GE Mapress, Aufputz-Kugelhahn, d18mm, Messing, Hebel, NPW, 1 Stk.

18,58 €

inkl. MwSt.

zzgl.

Produktbeschreibung

Beschreibung

Geberit Mapress Kugelhahn NPW, mit Betätigungshebel.

Verwendungszwecke:

Für Installationen mit Geberit Mapress C-Stahl
Für Installationen mit Geberit Mapress Kupfer
Für Kühl- und Heizungswasser ohne Frostschutzmittel
Für Kühl- und Heizungswasser mit Frostschutzmittel
Für Druckluft (Reinheitsklasse Öl 0–3)

Eigenschaften:

Kugel aus Messing, verchromt
Dichtring aus CIIR schwarz

Technische Eigenschaften:

Betriebstemperatur: -20 °C bis +120 °C
Werkstoff: Messing CW617N
Form: Gerade
Nennweite Armatur (DNV): 15d
Außendurchmesser (ø): 18 mm
Länge (L): 8 cm
L1: 4,4 cm
L2: 8,5 cm
Z-Maß (Z): 1,7 cm
Z1-Maß: 2,4 cm
Nenndruck (PN): 10 bar
