Beschreibung

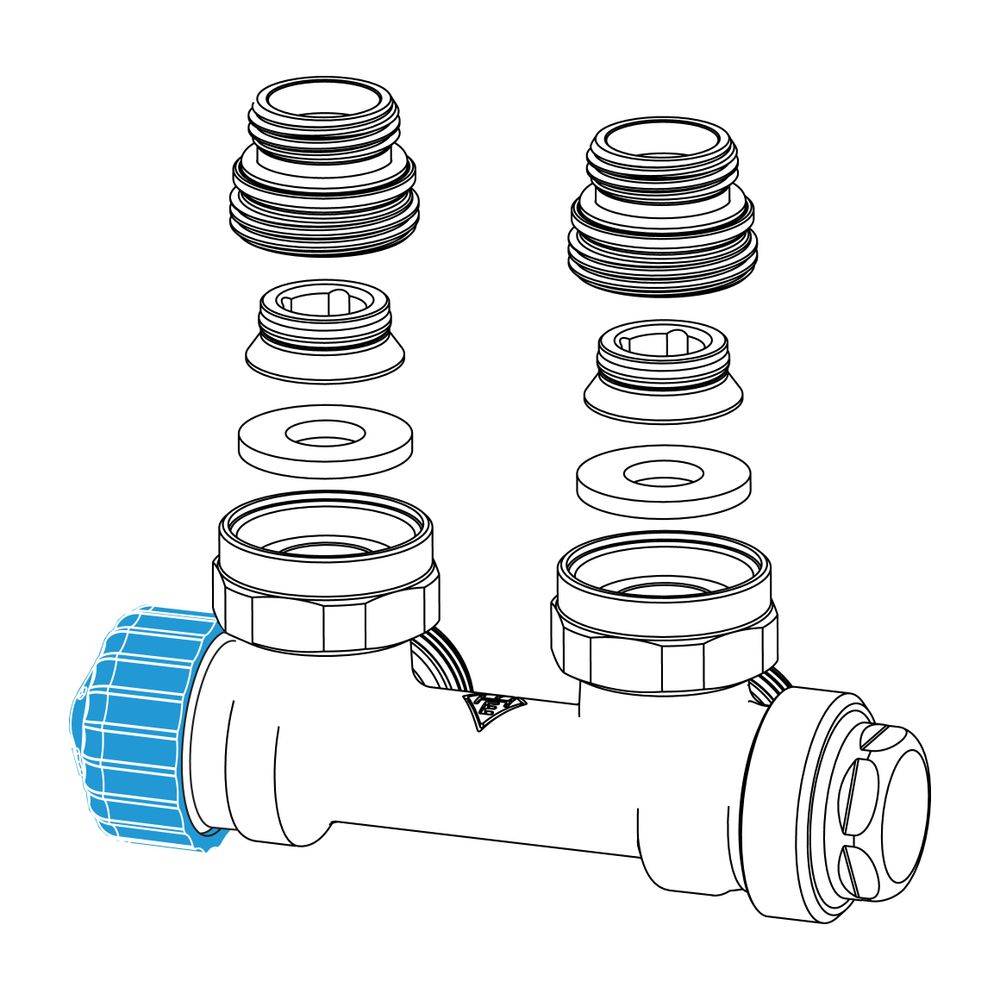

Der IMI Heimeier Multilux Einrohr Eck Ventilunterteil ist eine zuverlässige Lösung für Heizkörper mit unterem Zweipunktanschluss in Einrohrheizungssystemen. Dieses Ventil ist für den Anschluss mit Rp 1/2 Innengewinde und G 3/4 Außengewinde ausgelegt und bietet einen Mittenabstand von 50 mm. Es ermöglicht das Absperren von Vor- und Rücklauf sowie den Anschluss einer Entleerungs- und Fülleinrichtung, was die Installation und Wartung vereinfacht. Ideal für Badheizkörper und Universalheizkörper, lässt es sich zudem ohne Spezialwerkzeug installieren.
Welche Anschlussmöglichkeiten bietet das Multilux Einrohr Eck Ventil?Das IMI Heimeier Multilux Einrohr Ventilunterteil ist in Eckform ausgeführt und speziell für Heizkörper mit einem Anschluss von Rp 1/2 Innengewinde und G 3/4 Außengewinde konzipiert. Die Anschlussrichtung zur Wand ist rechtwinklig vorgesehen. Der Mittenabstand der Anschlüsse beträgt 50 mm (mit einer Toleranz von +/- 1,0 mm). Für die Verbindung mit den Rohrleitungen ist der G 3/4 Außengewindeanschluss in Kombination mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr geeignet.
Für welche Heizsysteme und Funktionen ist das Ventil geeignet?Dieses Thermostat-Ventilunterteil ist primär für den Einsatz in Einrohrheizsystemen vorgesehen und wird an Heizkörpern mit unterem Zweipunktanschluss verwendet, wie sie beispielsweise bei Badheizkörpern oder Universalheizkörpern vorkommen. Es ermöglicht das Absperren von Vor- und Rücklauf und verfügt über einen separaten Anschluss für eine Entleerungs- und Fülleinrichtung. Der Heizkörperanteil beträgt 35 %, und die Vor- und Rücklaufanschlüsse sind beliebig wählbar.
Aus welchen Materialien besteht das Multilux Ventilunterteil?Das Gehäuse des Ventils ist aus korrosionsbeständigem, entzinkungsfreiem Rotguss gefertigt und vernickelt, was eine hohe Langlebigkeit sicherstellt. Im Inneren kommt eine Niro-Stahlspindel zum Einsatz, die durch eine doppelte O-Ring-Abdichtung ergänzt wird. Ein besonderer Vorteil ist, dass der äußere O-Ring ohne Entleeren der gesamten Anlage auswechselbar ist, was die Wartung erheblich erleichtert.
Welche Betriebsgrenzen sind für das Ventil zu beachten?Das IMI Heimeier Multilux Einrohr Ventilunterteil ist für eine zulässige Betriebstemperatur TB von 120 Grd. C ausgelegt. Bei Verwendung mit einer Verkleidung reduziert sich die zulässige Betriebstemperatur auf TB 90 Grd. C. Der zulässige Betriebsüberdruck PB beträgt 10 bar, was die Robustheit und Sicherheit im Betrieb unterstreicht.
Technische Daten
System: Einrohr
Ausführung: Eckform
Heizkörperanschluss: Rp 1/2 Innengewinde
Rohranschluss: G 3/4 Außengewinde (Eurokonus)

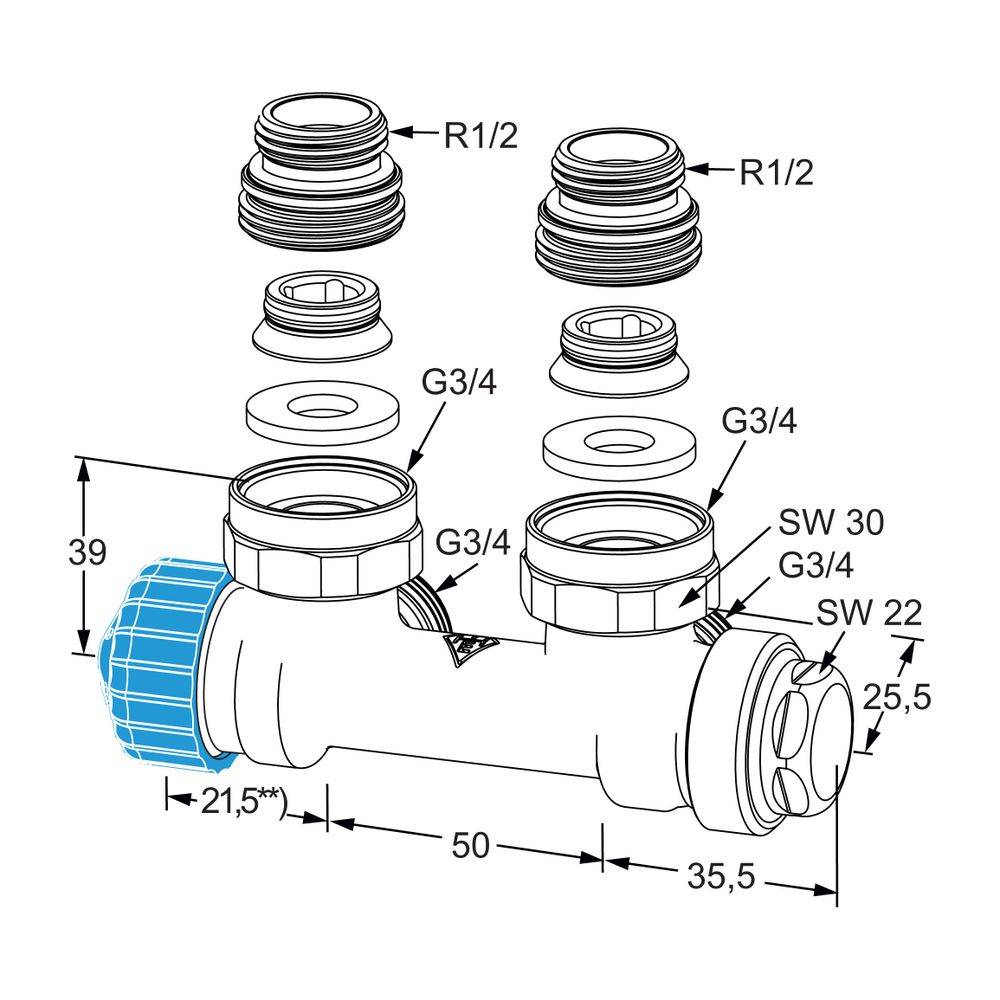

Mittenabstand: 50 mm (± 1,0 mm)
Kvs-Wert: 1,5
Werkstoff Gehäuse: Rotguss
Oberfläche: vernickelt
Absperrfunktion: Vor- und Rücklauf absperrbar
Betriebsgrenzen: TB 120 Grd. C (mit Verkleidung TB 90 Grd. C), PB 10 bar
Das IMI Heimeier Multilux Einrohr Eck Ventilunterteil bietet eine robuste und flexible Lösung für Einrohrheizsysteme. Mit seinem Mittenabstand von 50 mm, der Möglichkeit, Vor- und Rücklauf abzusperren, und den hohen Betriebsgrenzen von TB 120 Grd. C und PB 10 bar, ermöglicht es eine präzise und zuverlässige Regelung der Heizleistung. Die hochwertige Verarbeitung aus vernickeltem Rotguss und die einfache Installation ohne Spezialwerkzeug machen es zu einer praktischen Wahl für diverse Heizkörperanwendungen.
