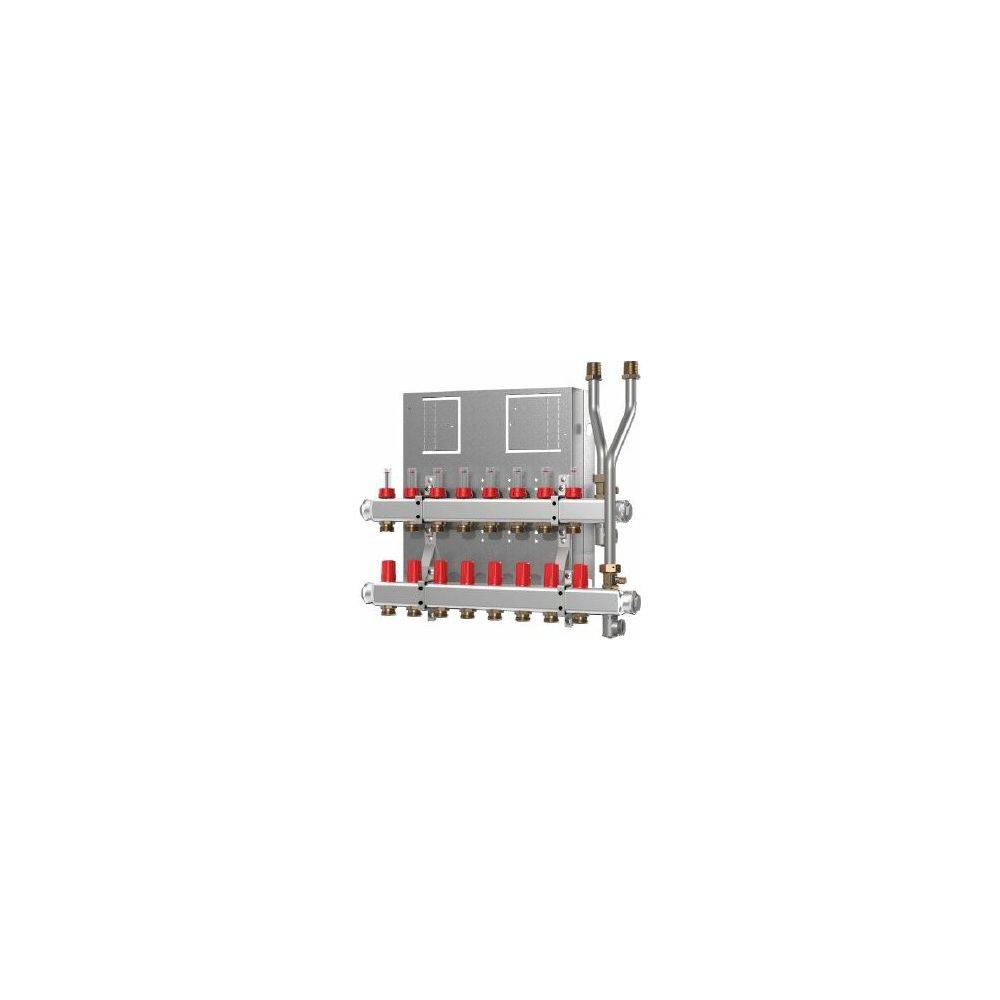

Danfoss Heizkreisverteiler SG, mit 11 Heizkreisen, für Wohnungsstation EvoFlat, Edelstahl, 145H0911
Produktbeschreibung
Beschreibung
Der Danfoss Heizkreisverteiler Typ SG mit 11 Heizkreisen ist eine vorgefertigte Edelstahl-Lösung für Fußbodenheizungen. Dieses System ist für eine einfache Installation konzipiert und kann sowohl separat als auch in Kombination mit Danfoss Wohnungsstationen eingesetzt werden. Es umfasst manuelle Entlüfter, ein Ablassventil und einen Volumenzähler, um einen stabilen Volumenstrom sicherzustellen.
Was zeichnet das Danfoss Edelstahl-Verteilersystem aus?Das Edelstahl-Verteilersystem von Danfoss bietet eine vorgefertigte Lösung für Fußbodenheizungen, die Installateuren die Bestellung und Montage von Verteilerrohren erleichtert. Die Plug & Play-Konstruktion ermöglicht eine schnelle Installation und minimiert den Platzbedarf. Das langlebige Edelstahlsystem ist für eine korrekte Wärmeverteilung auch bei teilweiser Last ausgelegt und ist für die Montage in einem Unterputzschrank zusammen mit einer Wohnungsstation vorbereitet. Die Vormontage reduziert das Risiko von Installationsfehlern.
Welche Komponenten sind im Verteilersystem SG enthalten?Der Danfoss Heizkreisverteiler Typ SG besteht aus einem Vorlaufverteiler und einem Rücklaufsammler. Jeder Heizkreis am Vorlaufverteiler ist mit einer Durchflussanzeige ausgestattet. Der Rücklaufsammler verfügt über voreinstellbare Danfoss-Ventile RA2000, die den hydraulischen Abgleich der Anlage ermöglichen. Der Heizkreisverteiler wird mit einem Durchflussmesser geliefert und ist mit einem manuellen Entlüftungsventil sowie einem Spülventil ausgestattet. Er ist ohne Regler und Thermoantriebe konzipiert, jedoch für deren spätere Montage vorbereitet.
Wie ist die Montage des Heizkreisverteilers gestaltet?Der Heizkreisverteiler ist auf einer speziellen Rückenplatte montiert, die eine einfache Befestigung in einem Danfoss-Unterputzkasten oder direkt an einer Wand ermöglicht. Hinter dieser Rückenplatte verlaufen die Versorgungsleitungen für die Wohnung oder die Wohnungsstation. Die Anschlussrohre zur Verbindung mit den Kugelhähnen der Wohnungsstation sind bereits vormontiert, was die Installationszeit weiter verkürzt und eine unkomplizierte Anbindung sicherstellt.
Technische Daten
Anschlussnennweite: G 3/4 AG
Bauhöhe: 170
Baulänge: 760
Bautiefe: 480
Druckstufe (PN): 6
Geeignet für Fernwärme: ja
Geeignet für Heizung: ja
Mit Umwälzpumpe: ja
Wärmetauscher vollversiegelt: ja
Der Danfoss Heizkreisverteiler Typ SG mit 11 Heizkreisen bietet eine zuverlässige und effiziente Lösung für Fußbodenheizungssysteme. Seine robuste Edelstahlkonstruktion und die durchdachte Vormontage tragen zu einer einfachen und fehlerarmen Installation bei. Mit einer Druckstufe von PN 6 und der Ausstattung für 11 Heizkreise ist dieses System eine solide Basis für eine präzise Wärmeverteilung.
