Beschreibung

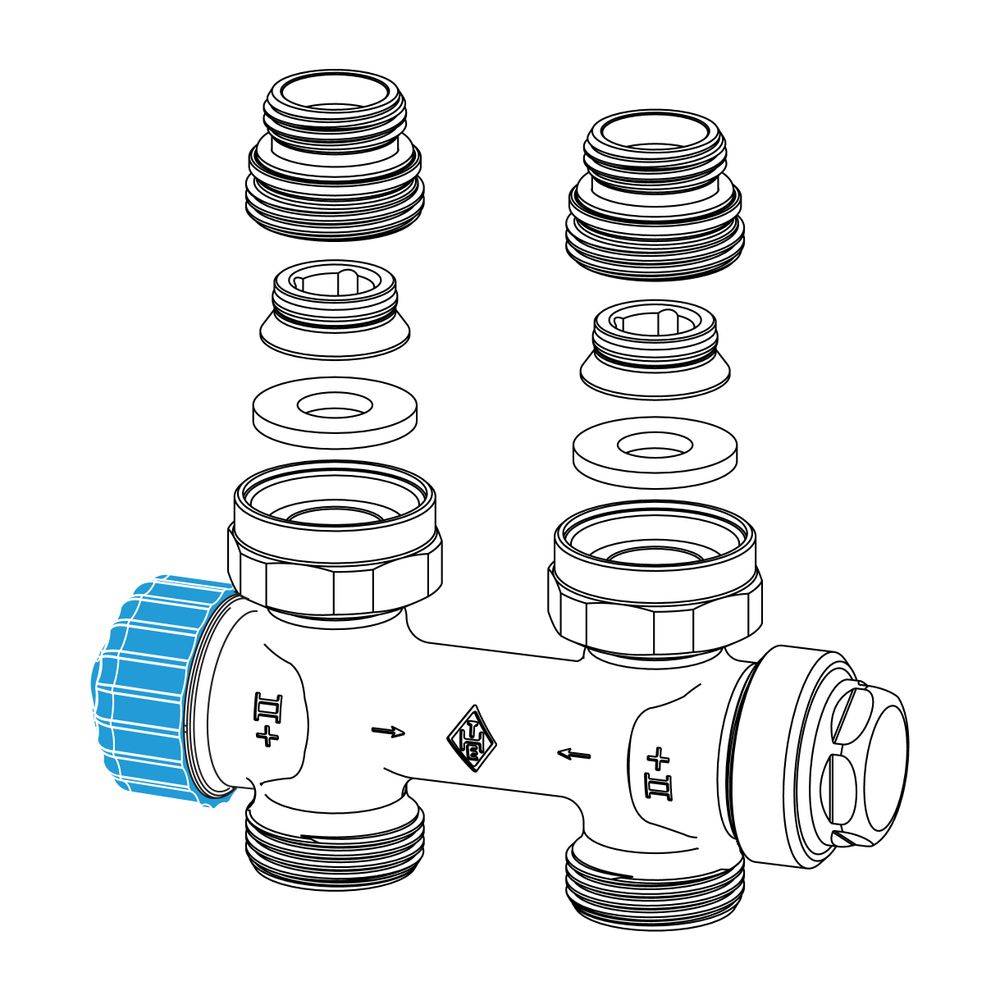

Das IMI Heimeier Ventil Multilux Einrohr ist ein Thermostat-Ventilunterteil in Durchgangsform, speziell konzipiert für Einrohrheizungssysteme. Es eignet sich ideal für Heizkörper mit unterem Zweipunktanschluss, wie Bad- oder Universalheizkörper. Mit Anschlüssen für Rp 1/2 Innengewinde am Heizkörper und G 3/4 Außengewinde für die Rohrleitung, bietet es eine zuverlässige Lösung mit einem Mittenabstand von 50 mm.
Für welche Heizsysteme ist das Multilux Einrohr Ventilunterteil geeignet?Das Ventilunterteil Multilux von IMI Heimeier ist für Heizkörper mit unterem Zweipunktanschluss vorgesehen und findet Anwendung in Einrohrheizungssystemen. Der Mittenabstand der Anschlüsse beträgt 50 mm (+/- 1,0 mm). Es ist nicht für Zweirohrsysteme geeignet.
Wie wird das Heizkörper-Ventil angeschlossen?Der Anschluss am Heizkörper erfolgt über ein Rp 1/2 Innengewinde. Für die Rohrleitung ist ein G 3/4 Außengewinde vorgesehen, welches in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr geeignet ist. Dieses G 3/4 Außengewinde entspricht dem 3/4 Zoll Eurokonus Standard. Vor- und Rücklaufanschluss sind beliebig wählbar und können separat abgesperrt werden. Ein Anschluss für eine Entleerungs- und Fülleinrichtung ist ebenfalls vorhanden.
Welche Materialien und Funktionen zeichnen das Ventil aus?Das Gehäuse des Ventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sorgen für eine sichere Funktion. Der äußere O-Ring kann ohne Entleeren der Anlage ausgetauscht werden, was die Wartung vereinfacht. Das Ventil ist abschließbar und für einen Heizkörperanteil von 35 % ausgelegt. Für die Installation ist kein Spezialwerkzeug erforderlich.
Welche technischen Spezifikationen sind relevant?Das Ventil ist für eine zulässige Betriebstemperatur von bis zu 120 °C ausgelegt. Bei Verwendung mit einer Verkleidung reduziert sich die zulässige Betriebstemperatur auf 90 °C. Der zulässige Betriebsüberdruck beträgt 10 bar. Der Kvs-Wert des Ventils liegt bei 1,5.
Technische Daten

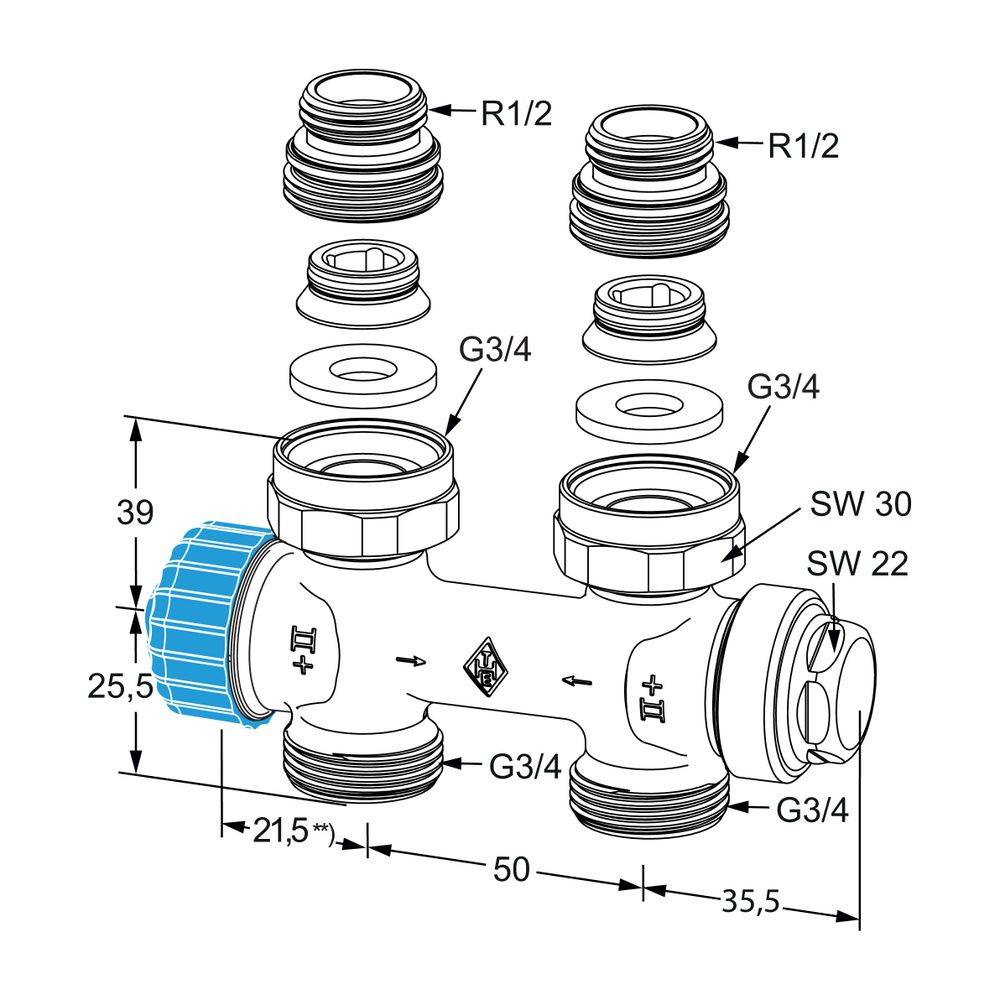

Mittenabstand Zufuhr/Rücklauf: 50 mm
Heizkörperanschluss: Rp 1/2 Innengewinde
Rohranschluss: G 3/4 Außengewinde (Eurokonus)
Kvs-Wert: 1,5
Werkstoff Gehäuse: Rotguss
Oberflächenschutz: vernickelt
Heizkörperanteil: 35 %
Zulässige Betriebstemperatur: 120 °C (ohne Verkleidung), 90 °C (mit Verkleidung)
Zulässiger Betriebsüberdruck: 10 bar
Abschließbar: ja
Das IMI Heimeier Multilux Einrohr Ventilunterteil bietet eine robuste und wartungsfreundliche Lösung für Einrohrheizungssysteme. Seine Konstruktion aus vernickeltem Rotguss, die Möglichkeit, Vor- und Rücklauf abzusperren, sowie der austauschbare äußere O-Ring ohne Anlagenentleerung unterstreichen die Funktionalität. Mit einer maximalen Betriebstemperatur von 120 °C und einem Betriebsüberdruck von 10 bar ist es für anspruchsvolle Anwendungen geeignet und trägt mit einem Kvs-Wert von 1,5 zur effizienten Regelung bei.
