Beschreibung

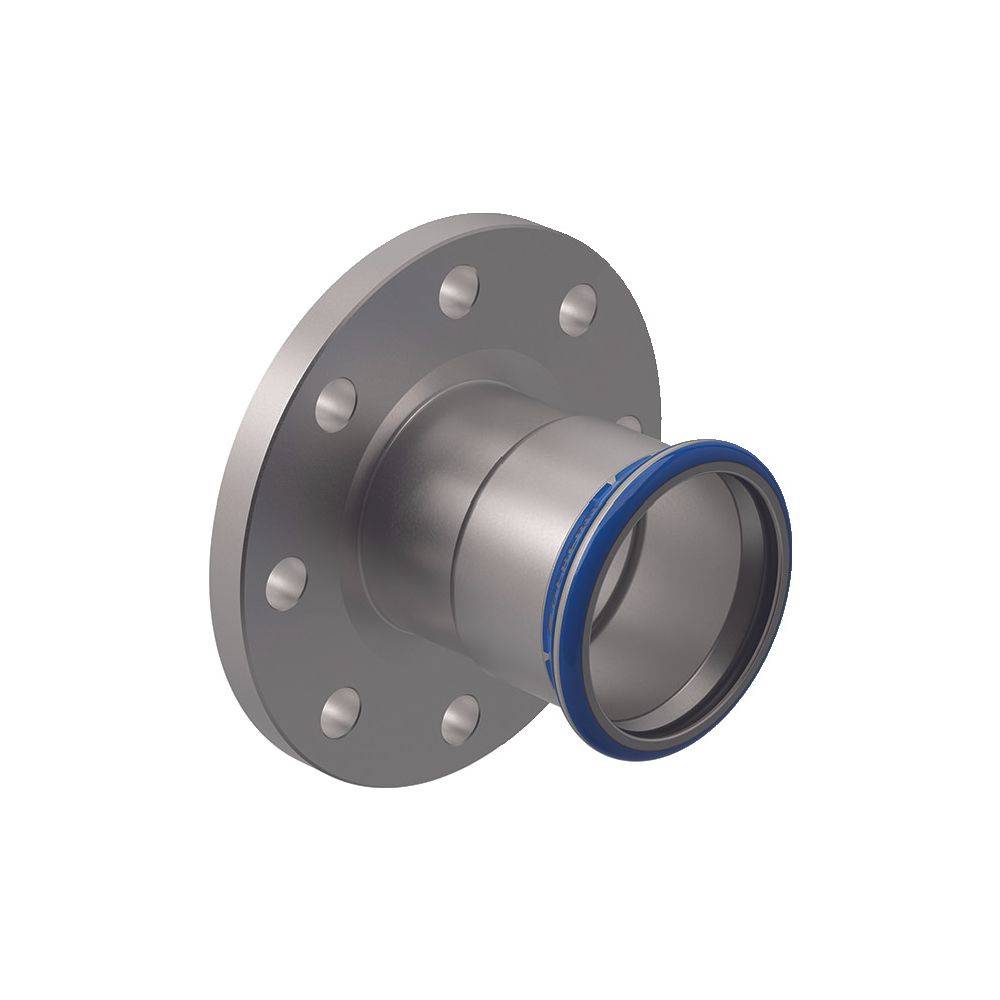

Geberit Mapress C-Stahl Flansch PN 10/16, mit Pressmuffe
Verwendungszwecke
Für Haustechnik, Industrie und Schiffbau
Eigenschaften
Unverpresst undicht
Dichtring aus CIIR schwarz
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
Form B1 (erhöhte Dichtleiste mit Standarddichtfläche), EN 1092-1
Technische Eigenschaften
Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)

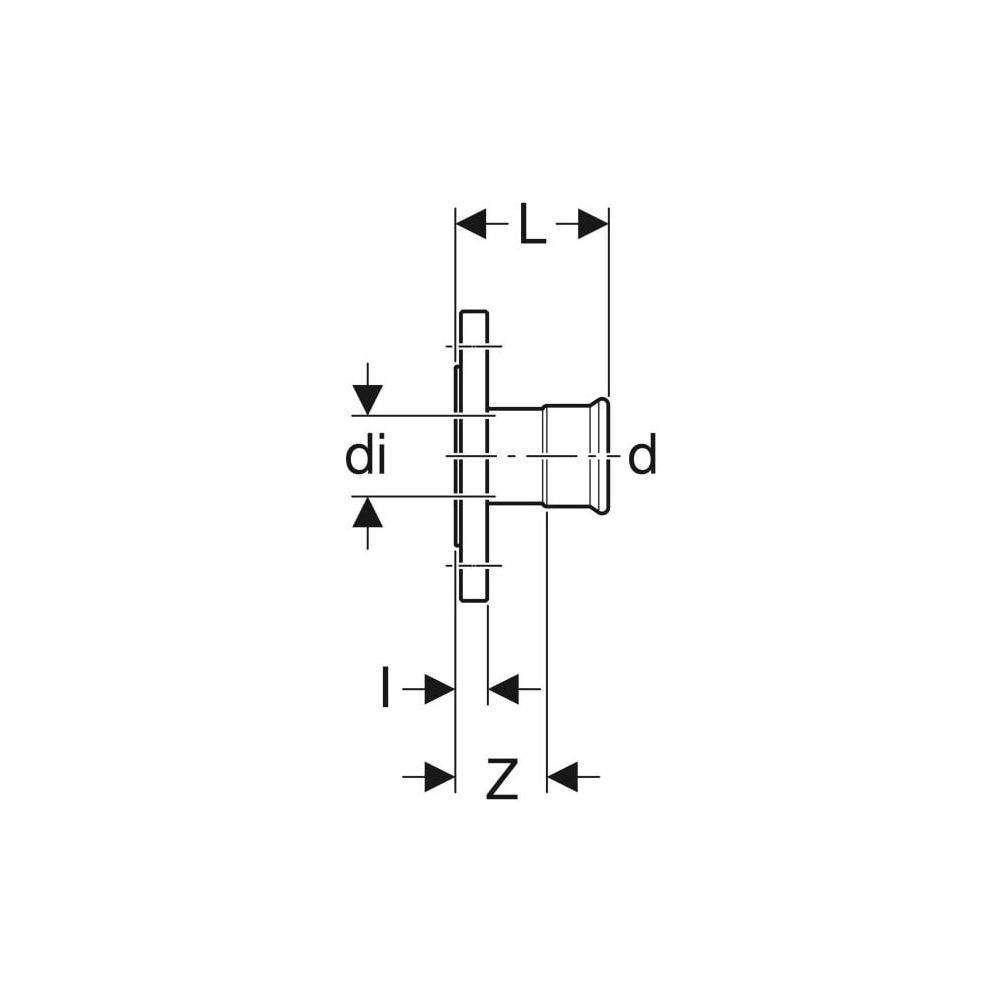

DN / Nennweite: 80
d, ø / Außendurchmesser (mm): 88,9 mm
di, ø / Innendurchmesser (mm): 84,8 mm
D / Außendurchmesser (cm): 20 cm
k / Flansch-Lochkreisdurchmesser (mm): 160 mm
m / Schraubenlochdurchmesser (mm): 18 mm
L / Länge (cm): 12,5 cm
l / Länge Teilmaß (cm): 2 cm
Z / Z-Maß (cm): 6,5 cm
n / Anzahl Schrauben Flanschverbindung (St.): 8 St.
