Beschreibung

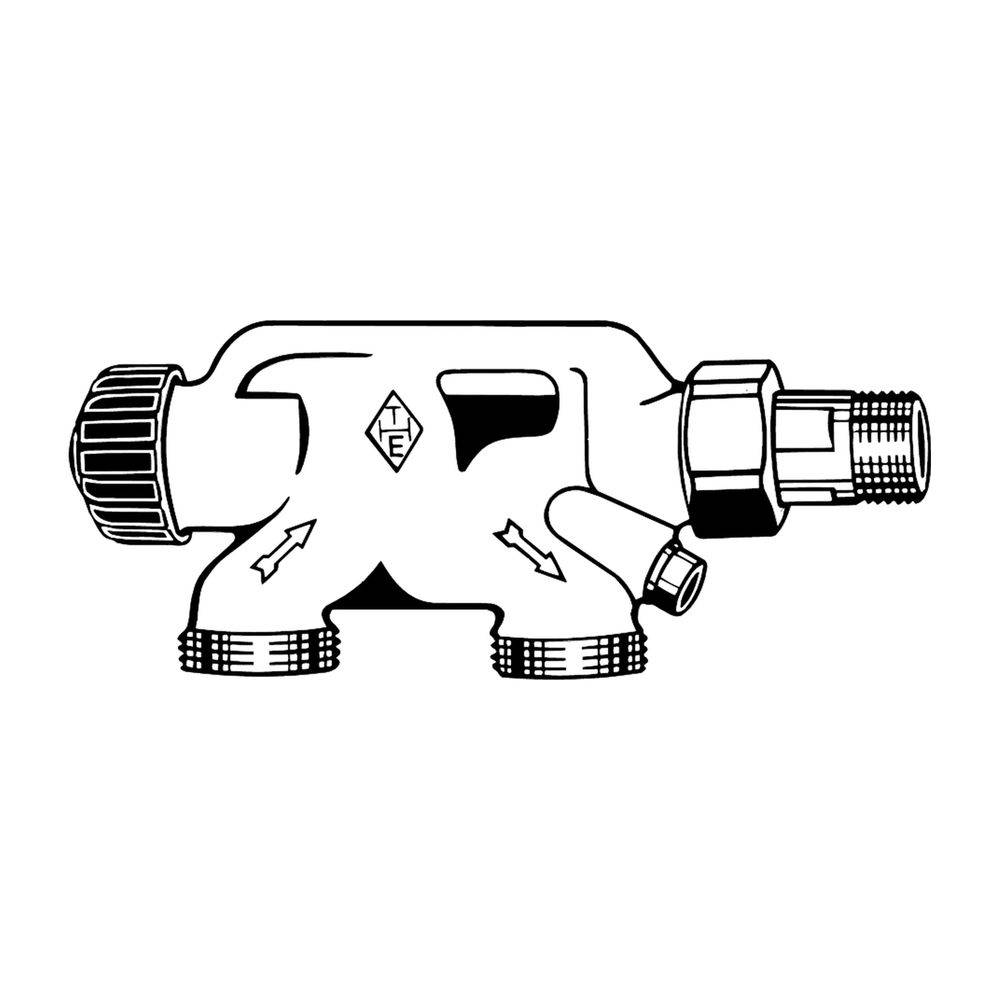

Das IMI Heimeier Einrohrventil ist speziell für Einrohr-Heizungssysteme konzipiert und eignet sich für Heizkörper mit seitlichem Einpunktanschluss. In Verbindung mit einem Tauchrohr ermöglicht dieses Ventil eine effiziente Regelung des Massenstroms. Gefertigt aus korrosionsbeständigem, entzinkungsfreiem Rotguss und vernickelt, bietet es eine robuste Lösung für die Heizungsinstallation.
Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?Das Einrohrventil besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt, was eine hohe Langlebigkeit ermöglicht. Es verfügt über eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung. Der äußere O-Ring ist ohne Entleeren der Anlage auswechselbar, was die Wartung vereinfacht.
Welche Funktionen bietet das Einrohrventil?Ein Spezialregulierteller sorgt für einen annähernd gleichbleibenden Massenstrom im System. Das Ventil ist für einen Heizkörperanteil von 35 % ausgelegt und besitzt integrierte Schwerkraftbremsen. Zudem können Vor- und Rücklauf bei Bedarf abgesperrt werden, was eine flexible Steuerung der Heizungsanlage ermöglicht. Das Ventil ist abschließbar.
Für welche Anschlüsse ist das Ventil geeignet?Das Ventil ist für Heizkörper mit seitlichem Einpunktanschluss vorgesehen und hat eine Nennweite von DN 15 (1/2 Zoll). Der Mittenabstand der Rohranschlüsse beträgt 58 mm. Der Anschluss erfolgt über ein Außengewinde G 3/4 Eurokonus, welches in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre geeignet ist. Die Anschlussrichtung der Leitungen ist zum Boden oder zur Wand ausgerichtet.
Technische Daten
Nennweite: DN 15 (1/2)"
Zulässige Betriebstemperatur: 120 °C
Zulässiger Betriebsüberdruck: 10 bar
Mittenabstand Rohranschlüsse: 58 mm
Heizkörperanteil: 35 %
Kvs-Wert: 1,42
Werkstoff Gehäuse: Rotguss
Oberflächenschutz: vernickelt
Anschluss Außengewinde: G 3/4
Abmessung Rohranschluss: 3/4 Zoll Eurokonus
Das IMI Heimeier Einrohrventil bietet eine zuverlässige und wartungsfreundliche Lösung für Einrohr-Heizungssysteme. Mit einer zulässigen Betriebstemperatur von 120 °C und einem Betriebsüberdruck von 10 bar ist es für anspruchsvolle Anwendungen geeignet. Die präzise Regelung des Massenstroms und die Möglichkeit der Absperrung von Vor- und Rücklauf tragen zur Effizienz und Flexibilität der Heizungsanlage bei.
