Beschreibung

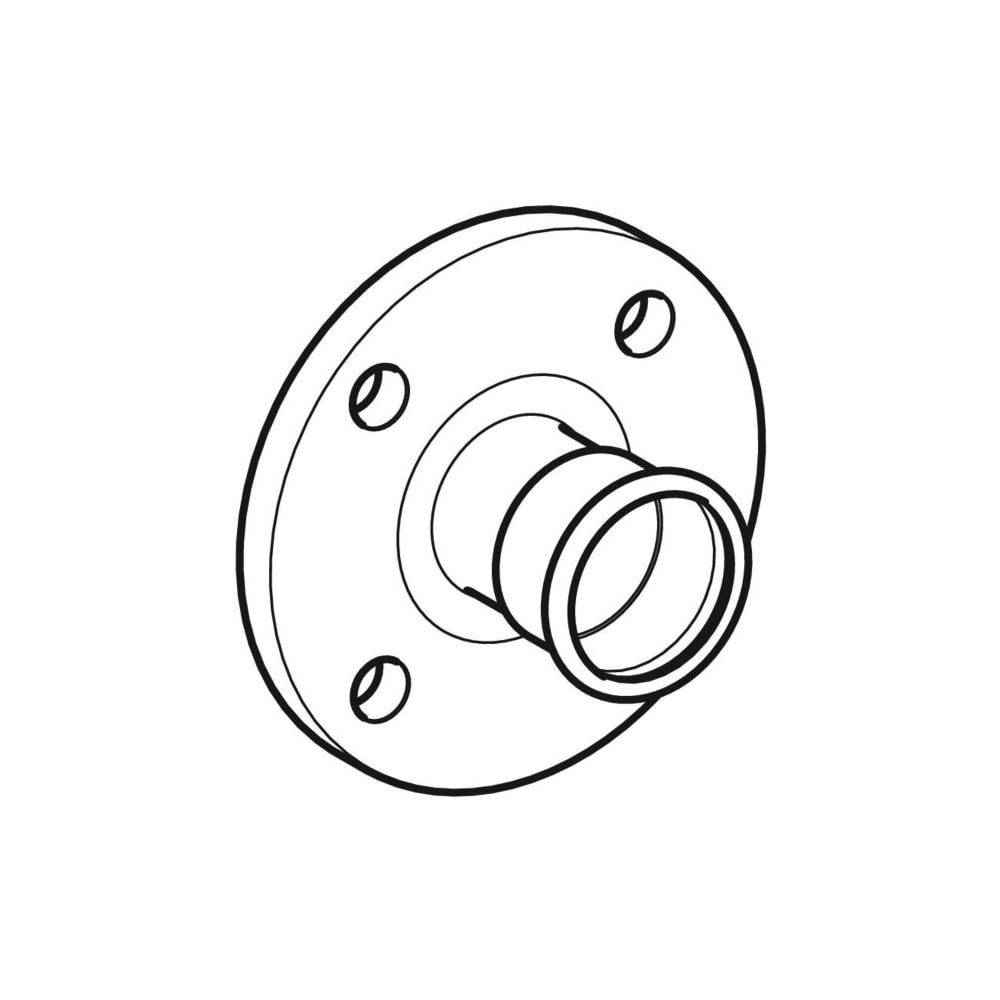

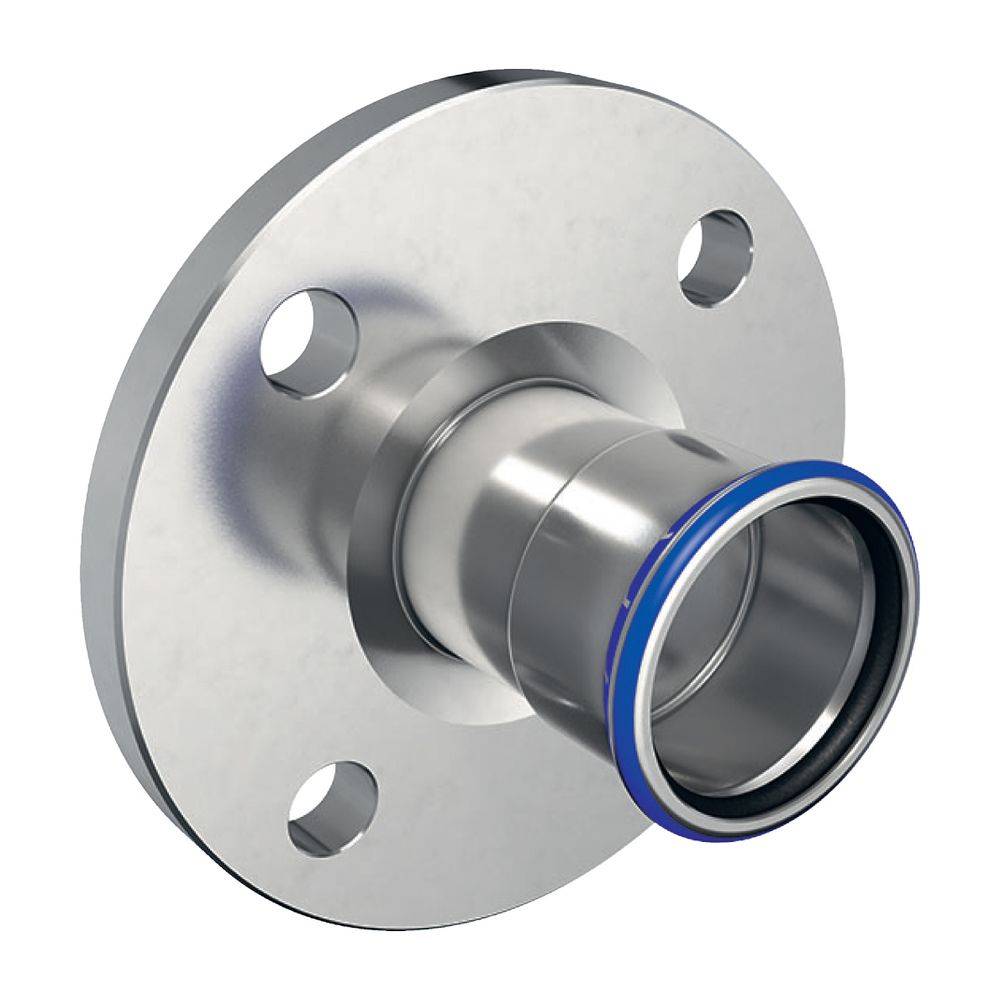

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe
Verwendungszwecke
Für Haustechnik, Industrie und Schiffbau
Eigenschaften
Unverpresst undicht
Dichtring aus CIIR schwarz
Pressindikator
Pressmuffe mit transparentem Schutzstopfen
Form B1 (erhöhte Dichtleiste mit Standarddichtfläche), EN 1092-1
Technische Eigenschaften
Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN 10088)

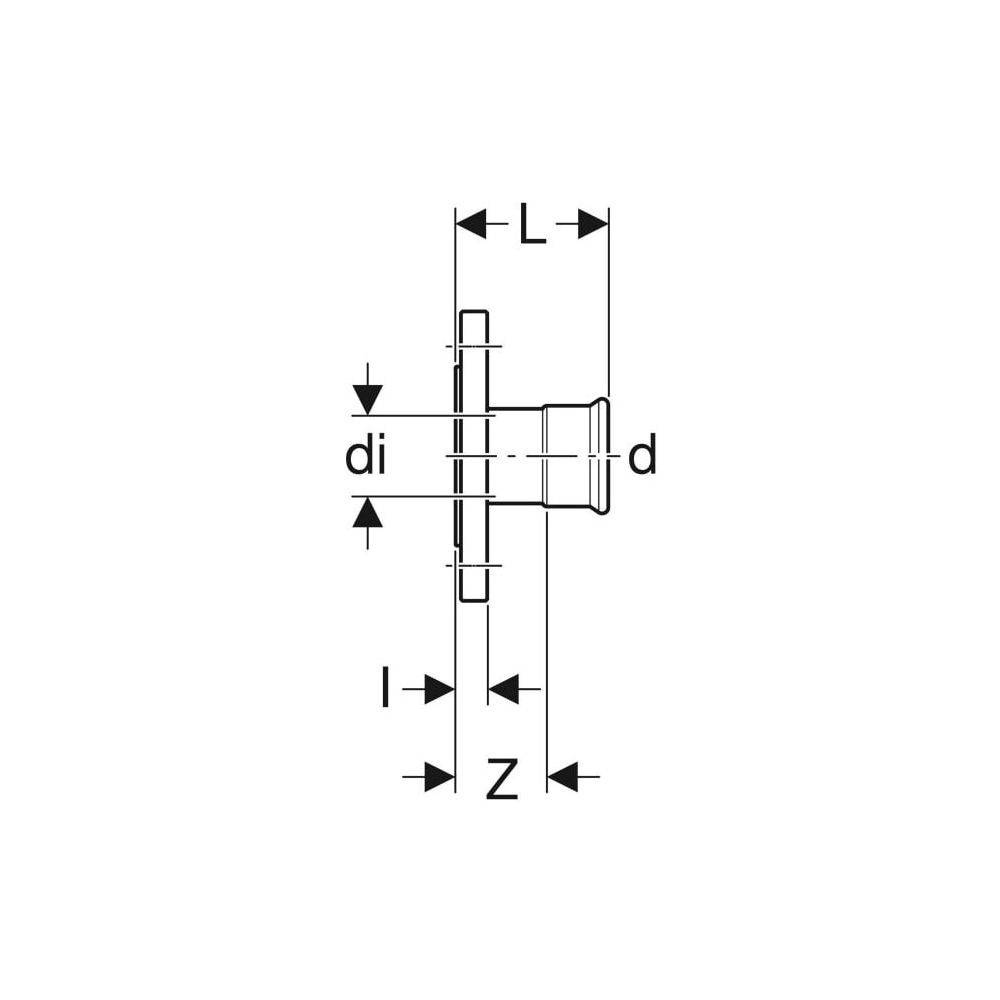

DN / Nennweite: 50
d, ø / Außendurchmesser (mm): 54 mm
di, ø / Innendurchmesser (mm): 51 mm
D / Außendurchmesser (cm): 16,5 cm
k / Flansch-Lochkreisdurchmesser (mm): 125 mm
m / Schraubenlochdurchmesser (mm): 18 mm
L / Länge (cm): 8,7 cm
l / Länge Teilmaß (cm): 1,8 cm
Z / Z-Maß (cm): 5,2 cm
n / Anzahl Schrauben Flanschverbindung (St.): 4 St.
