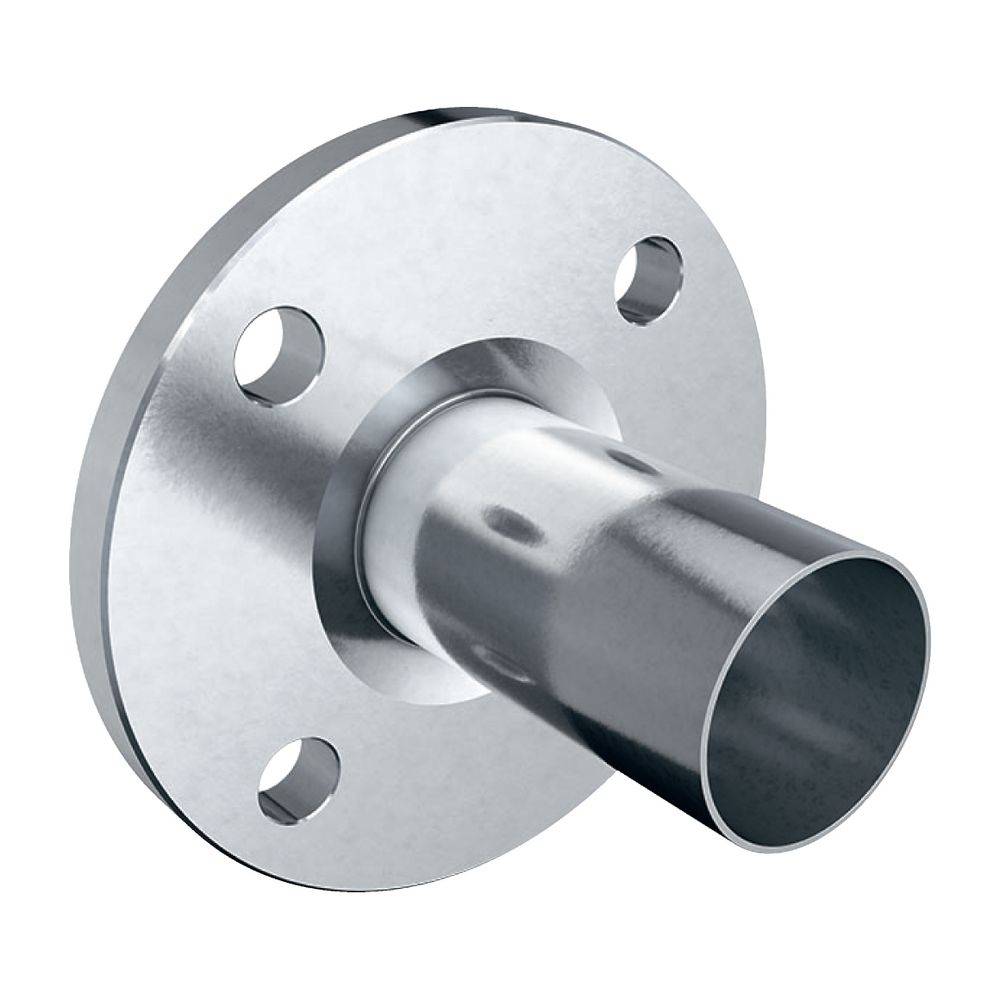

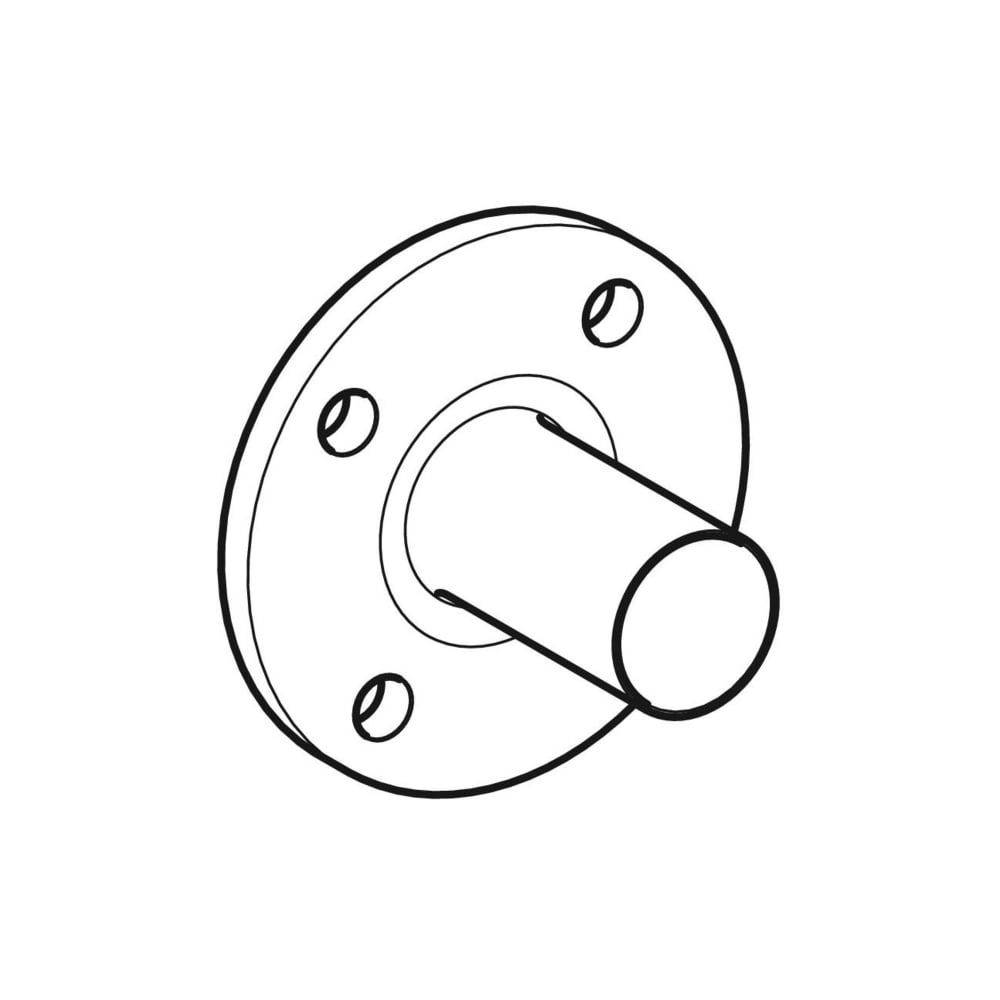

Geberit Mapress C-Stahl Flansch 10/16 bar, mit Einschubende Außendurchmesser 54mm, DN 50
Produktbeschreibung
Überblick

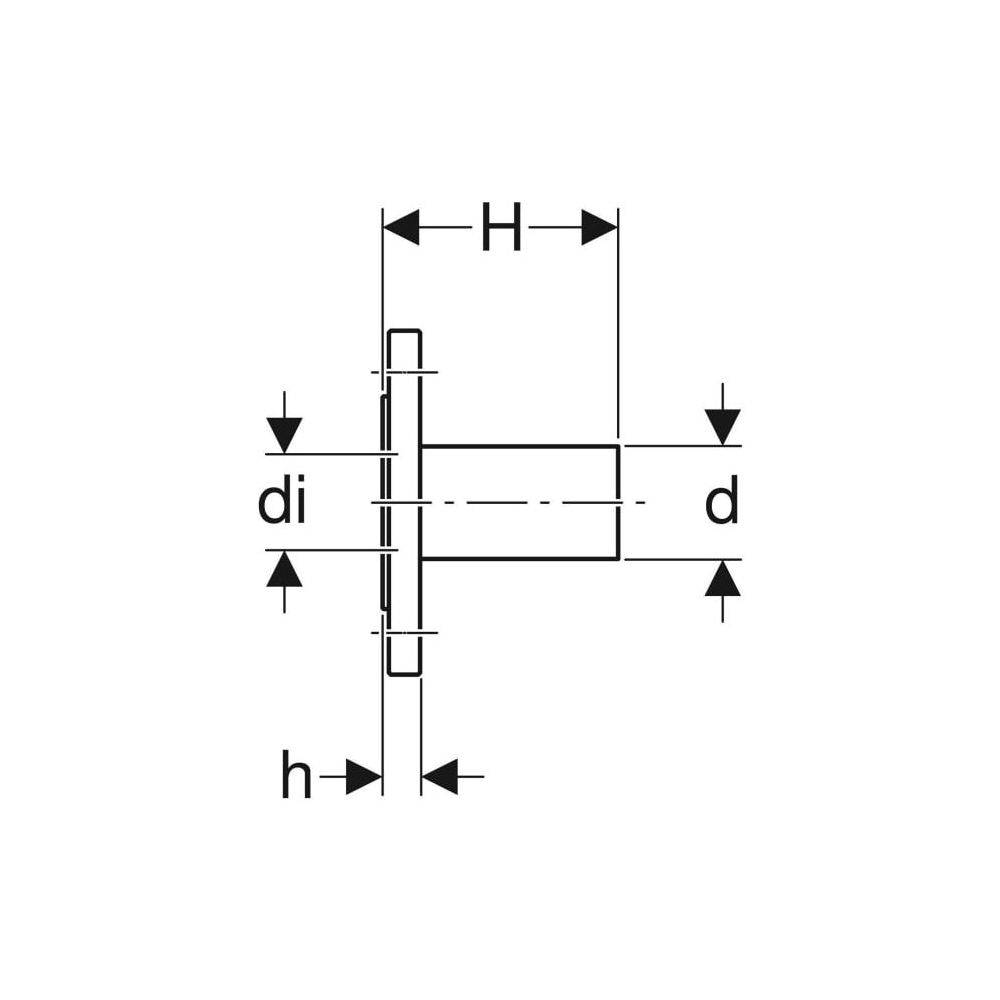

Geberit Mapress C-Stahl Flansch PN 10/16, mit Einschubende Eigenschaften - Außen verzinkt - Form B1 (erhöhte Dichtleiste mit Standarddichtfläche), EN 1092-1 Technische Eigenschaften - Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305) - Form: gerade - DN / Nennweite: 50 - d, d / Außendurchmesser (mm): 54 mm - di, d / Innendurchmesser (mm): 51 mm - D / Außendurchmesser (cm): 16,5 cm - k / Flansch-Lochkreisdurchmesser (mm): 125 mm - m / Schraubenlochdurchmesser (mm): 18 mm - H / Höhe (cm): 11,3 cm - h / Höhe Teilmaß (cm): 1,8 cm - n / Anzahl Schrauben Flanschverbindung (St.): 4 St.
Beschreibung
Dieser Flansch aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungssystemen. Er ist für einen Nenndruck von PN 10/16 ausgelegt und verfügt über ein Einschubende mit einem Außendurchmesser von 54 mm.
Robuste Konstruktion für VersorgungssystemeDer aus unlegiertem Stahl (Werkstoff 1.0034 E195) gefertigte Fitting ist außen galvanisch verzinkt. Die Ausführung entspricht der Form B1 gemäß EN 1092-1 und zeichnet sich durch eine erhöhte Dichtleiste mit Standarddichtfläche aus. Die Verbindung ist zugfest konstruiert und für den Einsatz in systemgebundenen Installationen optimiert.
Technische Daten
Nennweite: DN 50
Außendurchmesser: 54 mm
Nenndruck: PN 10/16
Flansch-Lochkreisdurchmesser: 125 mm
Anzahl Schraubenlöcher: 4 St.
Schraubenlochdurchmesser: 18 mm
Gesamthöhe: 11,3 cm
Werkstoff: Stahl 1.0034 (E195)
Die hochwertige Verarbeitung des C-Stahl-Flansches in der Nennweite DN 50 ermöglicht eine stabile Anbindung in Rohrleitungssystemen. Mit seinem Außendurchmesser von 54 mm und der normgerechten Flanschverbindung nach EN 1092-1 bietet das Bauteil eine präzise Passform. Die verzinkte Oberfläche schützt das Material, während die zugfeste Konstruktion für die notwendige Sicherheit in der Installation sorgt.
