Beschreibung

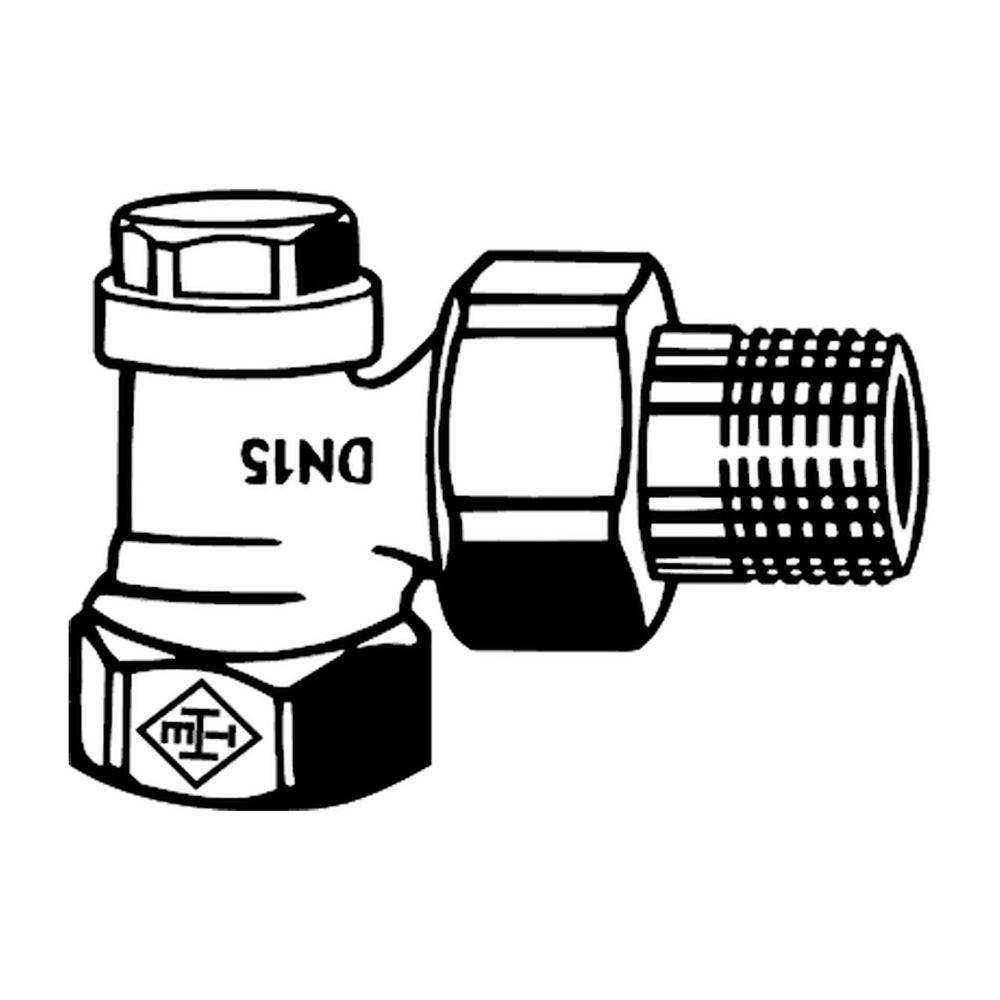

Die IMI Heimeier Regulux Heizkörper-Rücklaufverschraubung in Eckform, DN 15, aus Rotguss vernickelt, ist eine vielseitige Komponente für Pumpenwarmwasser-Heizungsanlagen und Klimaanlagen. Sie ermöglicht das individuelle Absperren, Entleeren und Füllen von Heizkörpern, was Wartungsarbeiten ohne Betriebsunterbrechung anderer Heizkörper vereinfacht. Eine reproduzierbare Voreinstellung und ein integrierter Regulierkegel unterstützen zudem den hydraulischen Abgleich der Anlage.
Welche Funktionen bietet die Regulux Rücklaufverschraubung?Die Regulux dient als absperrbare und regulierbare Heizkörper-Rücklaufverschraubung mit Entleerungsmöglichkeit. Der im Absperrkegel integrierte Regulierkegel ermöglicht den hydraulischen Abgleich durch Voreinstellung. Die Feinstregulierung erfolgt über einen Doppelkegel ohne Hubbegrenzung. Eine Besonderheit ist, dass die Voreinstellung beim Öffnen oder Schließen der Verschraubung unverändert bleibt. Ein flachdichtender Verschlussdeckel sowie ein Anschluss für Entleerungs- und Fülleinrichtungen sind vorhanden.
Welche Material- und Konstruktionsmerkmale zeichnen die Verschraubung aus?Das Gehäuse der Verschraubung besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Die Oberfläche ist vernickelt, was zusätzlichen Schutz bietet. Die Einbaumaße entsprechen der DIN 3842. Die Ausführung ist als Schlussstück/Innengewinde in rechtwinkliger Eckform konzipiert.
Für welche Anschlüsse ist die Regulux geeignet?Die Regulux Verschraubung verfügt über einen Innengewindeanschluss für Gewinderohre. In Verbindung mit Klemmverschraubungen kann sie auch für Kupfer-, Präzisionsstahl- oder Verbundrohre verwendet werden. Die Nennweite beträgt DN 15 (1/2 Zoll) für den Rohranschluss sowie den Heizkörperanschluss. Eine Ablassmöglichkeit (Anschluss) ist ebenfalls vorhanden.
Welche technischen Spezifikationen sind relevant?Die IMI Heimeier Regulux ist für eine zulässige Betriebstemperatur von bis zu 120 °C und einen zulässigen Betriebsüberdruck von 10 bar ausgelegt. Die Bedienung erfolgt über einen Schraubschlitz, wobei kein Spezialwerkzeug erforderlich ist. Der KV-Wert liegt im Bereich von 0,090 bis 1,31, der Kvs-Wert beträgt 1,31. Die Bauhöhe der Verschraubung beträgt 54.
Technische Daten
Nennweite: DN 15 (1/2")
Ausführung: Eckform, Schlussstück/Innengewinde
Werkstoff Gehäuse: Rotguss
Oberflächenschutz: vernickelt
Zulässige Betriebstemperatur: 120 °C
Zulässiger Betriebsüberdruck: 10 bar
KV-Wert: 0,090 - 1,31
Kvs-Wert: 1,31

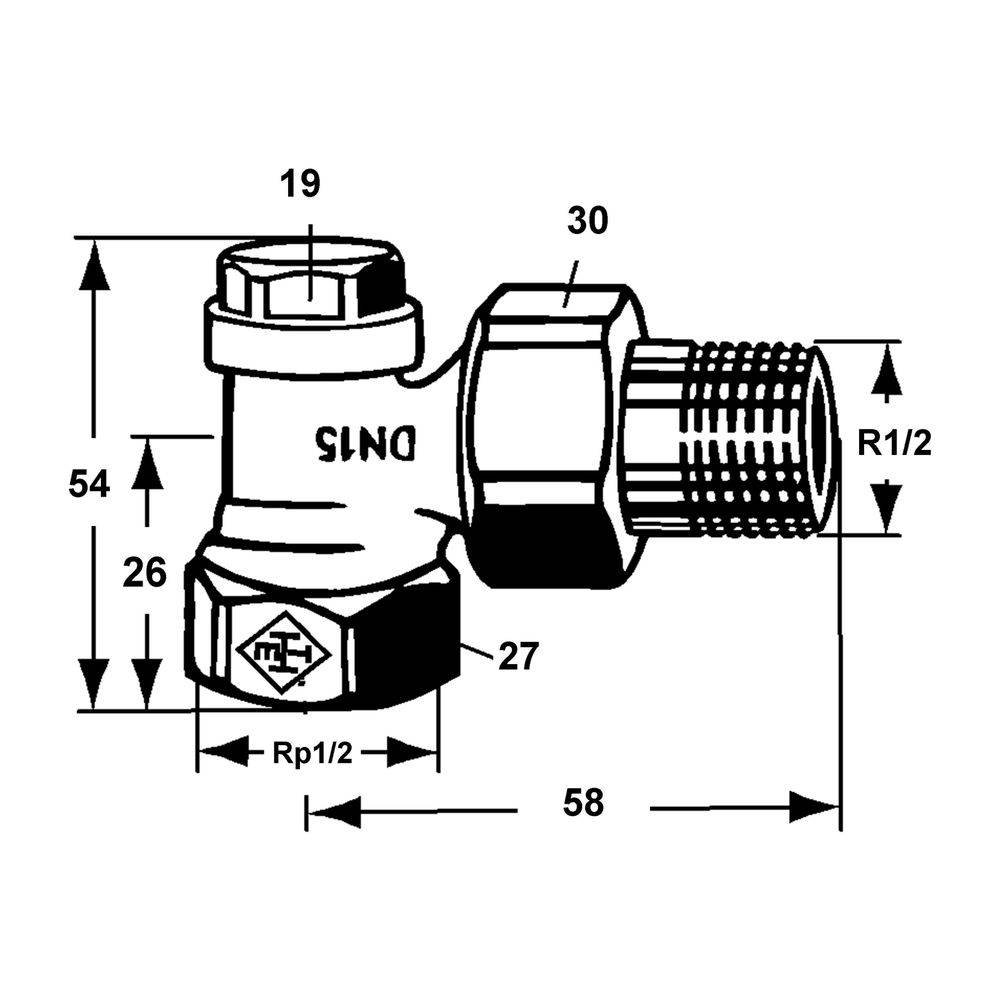

Bauhöhe: 54
Bedienung: Schraubschlitz
Die IMI Heimeier Regulux Heizkörper-Rücklaufverschraubung bietet eine effiziente und zuverlässige Lösung für die Regelung und Wartung von Heizungs- und Klimaanlagen. Ihre robuste Bauweise aus Rotguss vernickelt und die Möglichkeit des hydraulischen Abgleichs durch Voreinstellung machen sie zu einer langlebigen und funktionalen Komponente. Mit einer zulässigen Betriebstemperatur von 120 °C und einem Betriebsüberdruck von 10 bar ist sie für anspruchsvolle Anwendungen geeignet und unterstützt eine präzise Systemsteuerung.
