Jumo diraTRON 132 PID Temperaturregler Pt100, Pt1000, KTY11-6, L, J, U, T, K, N, S, R, B -200 bis +1820°C Relais 3 A, Transistor

Jumo diraTRON 132 PID Temperaturregler Pt100, Pt1000, KTY11-6, L, J, U, T, K, N, S, R, B -200 bis +1820°C Relais 3 A, Transistor
  • Hersteller: JUMO
  • (1)
  • Bewertung schreiben
  • Preisalarm
    voelkner - direkt günstiger
    Es ist ein Fehler aufgetreten.
    Preisalarm
    Benachrichtigung erhalten, wenn folgender Preis erreicht ist: Benachrichtigung soll aktiv sein für:
    Benachrichtigung per E-Mail senden an: Bitte geben Sie eine gültige E-Mail-Adresse an.
    Preisalarm ist aktiviert! Wir schicken Ihnen eine E-Mail, sobald Ihr Wunschpreis erreicht wurde.
  • Merken
Platzhalter
momentan nicht bestellbar
Es ist ein Fehler aufgetreten.
Benachrichtigung soll aktiv sein für: Benachrichtigung per E-Mail senden an:
Bitte geben Sie eine gültige E-Mail-Adresse an.
Benachrichtigung ist aktiviert!
Wir schicken Ihnen eine E-Mail, sobald der Artikel wieder verfügbar ist.
Hinweis: Sollte der Artikel innerhalb Ihres gewünschten Zeitraumes nicht wieder verfügbar sein, wird Ihre Anfrage gelöscht.
momentan nicht bestellbar
Es ist ein Fehler aufgetreten.
Benachrichtigung soll aktiv sein für: Benachrichtigung per E-Mail senden an:
Bitte geben Sie eine gültige E-Mail-Adresse an.
Benachrichtigung ist aktiviert!
Wir schicken Ihnen eine E-Mail, sobald der Artikel wieder verfügbar ist.
Hinweis: Sollte der Artikel innerhalb Ihres gewünschten Zeitraumes nicht wieder verfügbar sein, wird Ihre Anfrage gelöscht.

Alles auf einen Klick

Produktdaten

Beschreibung

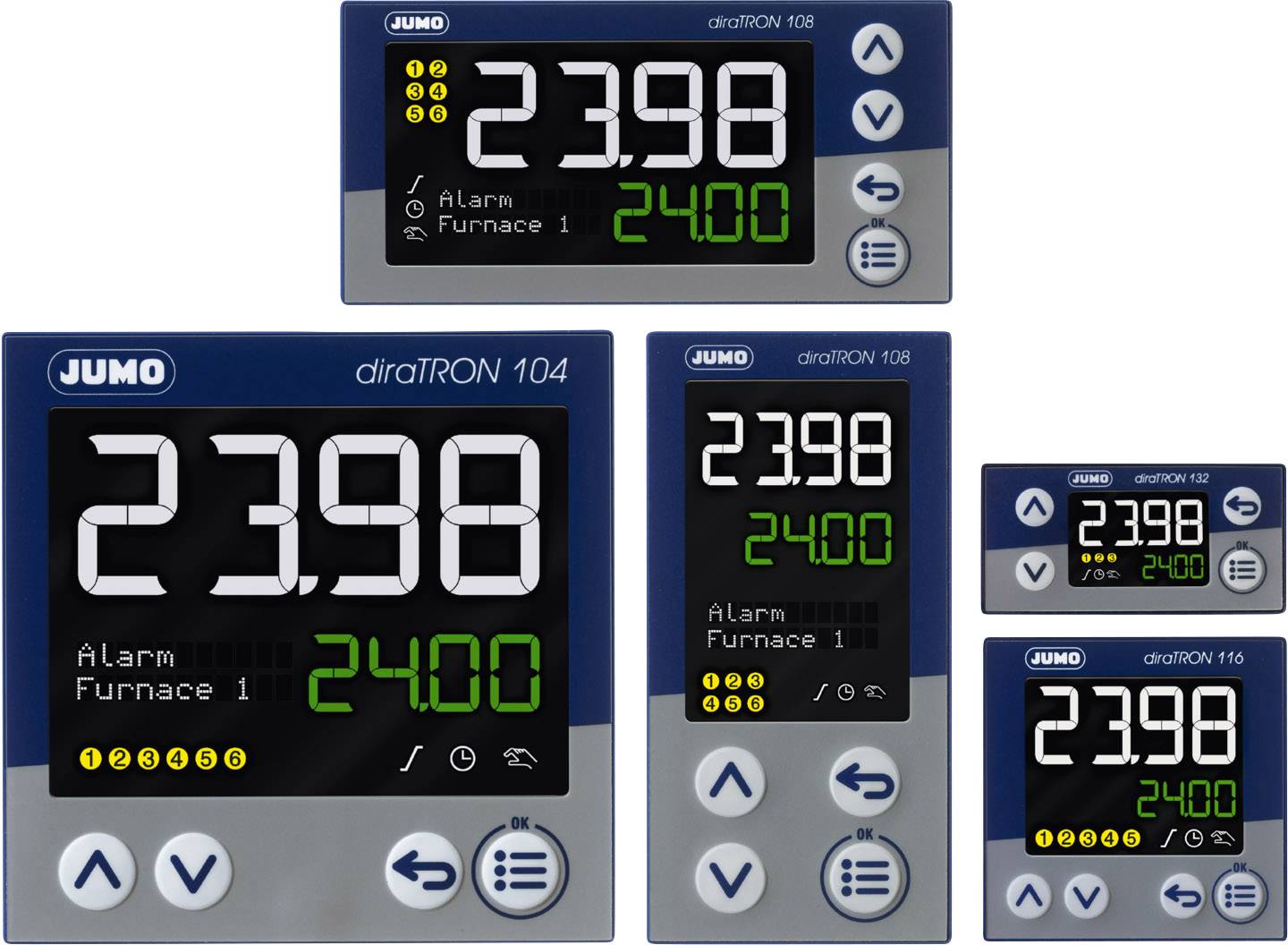

Frei programmierbare Kompaktreglerbaureihe im neuen Design und insgesamt fünf Bauformen. Je nach Ausführung 10 oder 20 mm hohe 7-Segmentanzeige zur Istwert- und Sollwertanzeige oder zur Dialogführung. Zum Konfigurieren genügen drei Tasten. Die Parametereinstellung ist dynamisch gestaltet und nach zwei Sekunden ohne Bedienung wird der Wert automatisch übernommen. Die üblichen Eingangssignale und Reglerstrukturen sind programmierbar. Neu hinzugekommen ist die Timerfunktion.

Eigenschaften

Gemeinsame Merkmale: Strukturiertes Bedien- und Programmierschema · Frei konfigurierbarer Istwerteingang · Zwei Sollwerte · Ein binärer Eingang · Zwei schaltende Ausgänge · Timerfunktion · Bewährte Selbstoptimierung · Rampenfunktion K/min oder K/h · Tastatur- und Ebenenverriegelung · Frontseitige Schutzart IP66, rückseitig IP20 · Istwerteingang: Für Widerstandsthermometer Pt100, Pt1000, KTY 11-6 · Thermoelemente Typ L, J, U, T, K, N, S, R, B · Strom 0 - 20 mA, 4 - 20 mA · Spannung 0 - 10 V, 2 - 10 V. Binäreingang: Über potenzialfreien Kontakt bei iTRON 08 H/iTRON 08 Q/iTRON 04, bei iTRON 32/iTRON 16 alternativ zu Ausgang 2 konfigurierbar. Ausgang 1: Relais (Schließer) · Schaltleistung 3 A/250 V AC bei ohmscher Last · Zweipunktregler (invers/direkt) oder Dreipunktregler (invers/direkt) oder Limitkomparator (lk 1...8) Funktionen konfigurierbar. Ausgang 2: Logik 0/5 V 20 mA, RLast >=250 Ω bei iTRON 32/iTRON 16 alternativ zu Binäreingang konfigurierbar · Zweipunktregler (invers/direkt) oder Dreipunktregler (invers/direkt) oder Limitkomparator (lk 1...8) oder Signalausgang für Timerfunktion konfigurierbar. Ausgang 3: Relais (Schließer) · Schaltleistung 3 A/250 V/AC bei ohmscher Last · Nur iTRON 08 H/iTRON 08 Q/iTRON 04 konfigurierbar wie Ausgang 2. Timerfunktion: Zeiteingabe von 1 s bis 999,9 h · Timer kann über Toleranzband gestartet werden · Reglerfunktion mit Rampe und Timer möglich · Zeitspeicher bei Netzausfall · Signalausgang für Timer · Timerbetrieb steuerbar über Tastatur oder Binäreingang. Allgemeine Reglerwerte: Messkreisüberwachung: Die Ausgänge nehmen einen definierten Zustand an · Datensicherung: EEPROM · Leistungsaufnahme: Max. 5 VA · Elektrischer Anschluss: rückseitig über steckbare Schraubklemmen.

Stichwörter

4053877010647, Jumo, 702110/8-0000-23/000, diraTRON 132, N/A

Downloads
Anleitung (Version 1)
Datenblatt (Version 1)
Art.-Nr.:
Q57296
Hersteller-Nr.:
702110/8-0000-23/000
EAN:
4016138018622

Technische Daten

Kategorie:
Temperaturregler
Typ:
diraTRON 132
Temperaturregler-Typ:
PID
Betriebsspannung:
110 + 230 V/AC
Messbereich:
-200 bis +1820 °C
Max. Messtemperatur:
+1820 °C
Min. Messtemperatur:
-200 °C
Ausgänge (Temperaturregler):
Relais 3 A + Transistor
Anzahl Transistor-Ausgänge:
1
Anzahl Relais-Ausgänge:
1
Ausgänge:
1 Relais/1 Logik
Sensortyp:
Pt100, Pt1000, KTY 11-6, Thermoelemente Typ L, J, U, T, K, N, S, R, B
Fühler-Typ:
Pt100 + Pt1000 + KTY11-6 + L + J + U + T + K + N + S + R + B
Montageart:
Einbau
Herst.-Teilenr.:
702110/8-0000-23/000
Breite:
48 mm
Einbaumaße:
45 x 22,2 mm
Höhe:
24 mm
Einbautiefe:
100 mm
Schutzart:
IP65 (frontseitig)/IP20 (rückseitig)
Einbau-Tiefe:
100 mm
Länge (Tiefe):
22 mm
Produkt-Art:
Temperaturregler

Vom Hersteller bereitgestellte Informationen

Bewertungen

Durchschnittliche Kundenbewertung

bei externem Partner

Steuerung - Die beigefügte Bedienungsanleitung ist sehr gut aufgebaut; aber auch unbedingt notwendig für die Programmierung. Die Steuerrung hat auch einen älteren Temperaturfühler erkannt und ist damit bei mir in einem Brennofen für Töpferwaren auch sehr gut einsetzbar.
