Beschreibung
Das Inky Impression 13,3" ist ein farbiges E Ink / ePaper Display für Raspberry Pi Computer mit 40-Pin GPIO-Anschluss. Es nutzt die E Ink Spectra 6 Technologie und ermöglicht die Darstellung von sechs Farben (rot, grün, blau, gelb, schwarz und weiß) bei einer Auflösung von 1600 × 1200 Pixeln. Durch die große Anzeigefläche im A4-Format, eine Pixeldichte von 150 PPI sowie den großen Betrachtungswinkel eignet sich das Display für grafische Anwendungen, Informationsanzeigen, Dashboards oder elektronische Bilderrahmen.
E-Ink Displays arbeiten mit elektrophoretischen Partikeln, die sich innerhalb der Displaystruktur bewegen und das Umgebungslicht reflektieren. Dadurch bleibt die Anzeige auch bei starkem Umgebungslicht gut lesbar und benötigt keine Hintergrundbeleuchtung. Energie wird nur während der Aktualisierung des Bildes verbraucht, wodurch sich das Display besonders für Anwendungen mit statischen oder selten aktualisierten Inhalten eignet.
Die Aktualisierung eines Bildes dauert etwa 12 Sekunden.Das Display wird über ein Flachbandkabel mit einer Steuerplatine verbunden und kann direkt auf einen Raspberry Pi mit 40-Pin GPIO-Header gesteckt werden. Eine Python-Bibliothek ermöglicht die einfache Integration in eigene Anwendungen.

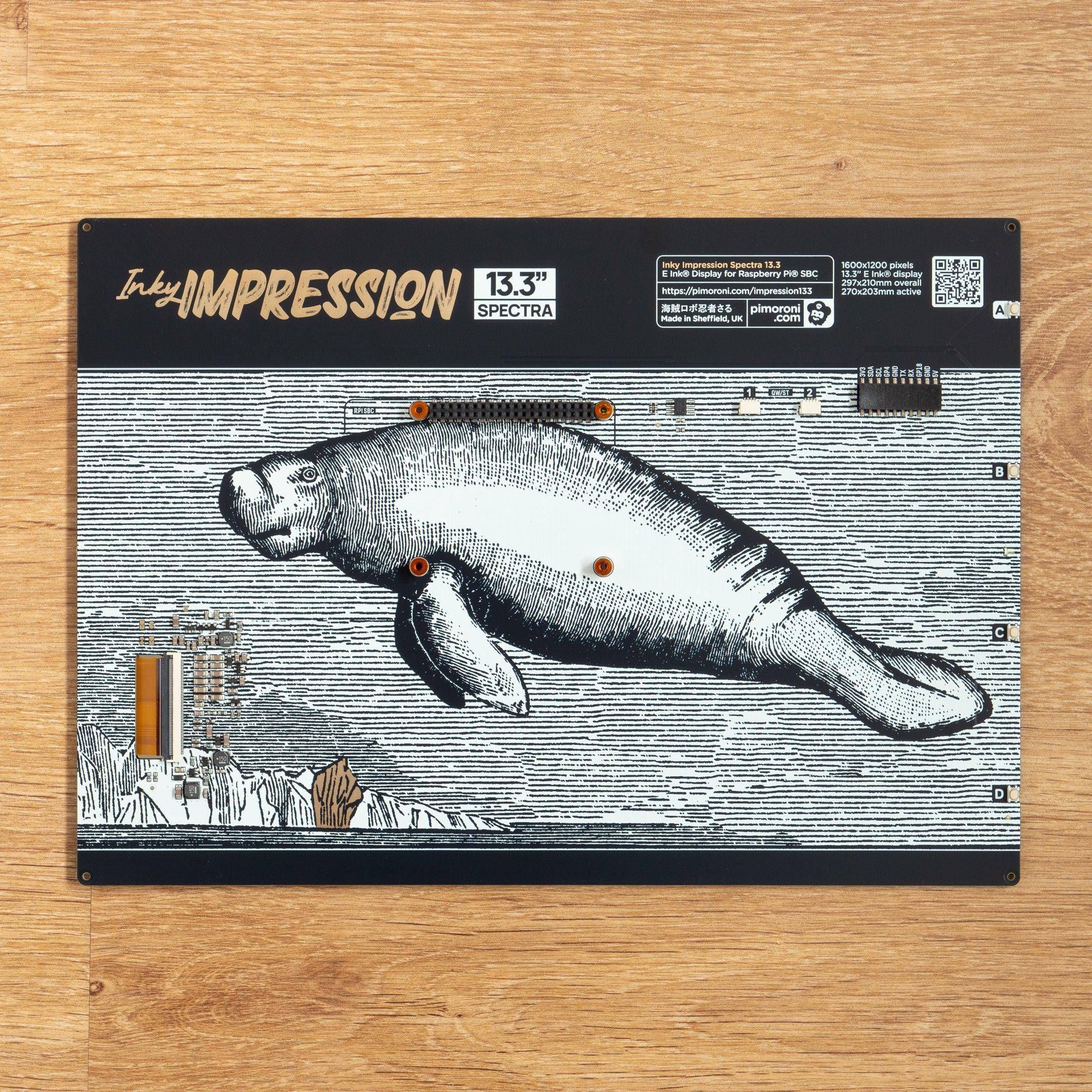

Das Modul wird vollständig montiert geliefert und enthält Montagematerial zur Befestigung eines Raspberry Pi (nicht enthalten).Auf der Rückseite befinden sich vier Tasten zur Interaktion mit Anwendungen. Zusätzlich stehen Qwiic / STEMMA QT (Qw/ST) Anschlüsse für I2C-Module sowie Erweiterungsheader zur Integration zusätzlicher Hardware zur Verfügung.
Das Display besteht aus Glas und sollte vorsichtig behandelt werden. Beim Einbau wird empfohlen, das Modul ausschließlich an den Kanten zu halten und keinen Druck auf die Displayoberfläche auszuüben. Eine Touchfunktion ist nicht vorhanden.
Für den Betrieb wird ein Raspberry Pi mit 40-Pin GPIO-Header benötigt. Besonders geeignet ist der Raspberry Pi 4 Model B, da er ausreichend Rechenleistung und Arbeitsspeicher für die Verarbeitung der hochauflösenden Bilddaten sowie für Python-basierte Anwendungen bietet.
Für kompakte oder stromsparende Projekte kann alternativ ein Raspberry Pi Zero 2 W verwendet werden, der ebenfalls genügend Leistung für typische E-Ink Anwendungen wie Informationsanzeigen, Dashboards oder Bilderrahmen bereitstellt.
Merkmale im Überblick
- 13,3 Zoll farbiges E Ink / ePaper Display
- E Ink Spectra 6 Technologie
- Auflösung 1600 × 1200 Pixel
- Darstellung von sechs Farben
- Großer Betrachtungswinkel
- Niedriger Energieverbrauch
- Vier Tasten auf der Rückseite zur Interaktion
- Qw/ST Anschlüsse (Qwiic / STEMMA QT) für I2C Erweiterungen
- Erweiterungsheader für zusätzliche Hardware
- Montagebohrungen an den Ecken
- Python Bibliothek verfügbar
- Kompatibel mit Raspberry Pi Computern mit 40-Pin GPIO
- Wird vormontiert geliefert
- Raspberry Pi mit 40-Pin GPIO Header
- Raspberry Pi Zero Varianten
- I2C Breakout Boards über Qwiic / STEMMA QT
- Python-basierte Anwendungen
- Displaygröße: 13,3 Zoll
- Auflösung: 1600 × 1200 Pixel
- Technologie: E Ink Spectra 6
- Farben: 6 (rot, grün, blau, gelb, schwarz, weiß)
- Dot Pitch: 0,169 × 0,169 mm
- Seitenverhältnis: 4:3
- Pixeldichte: 150 PPI
- Board Abmessungen: 297 × 210 mm
- Nutzbare Anzeigefläche: 270,40 × 202,80 mm
- Aktualisierungszeit: ca. 12 Sekunden
- Empfohlene Betriebstemperatur: 0 bis 50 °C
- Anschluss: Raspberry Pi 40-Pin GPIO
- Display besteht aus Glas und ist empfindlich gegenüber mechanischer Belastung
- Display besitzt keine Touchfunktion
- Display wird über Flachbandkabel mit der Steuerplatine verbunden
- 1x Inky Impression 13,3" E Ink Display Modul
- Montagematerial
- GitHub Repository
- Installationsanleitung
- Schaltplan
- Technische Zeichnung
