Beschreibung

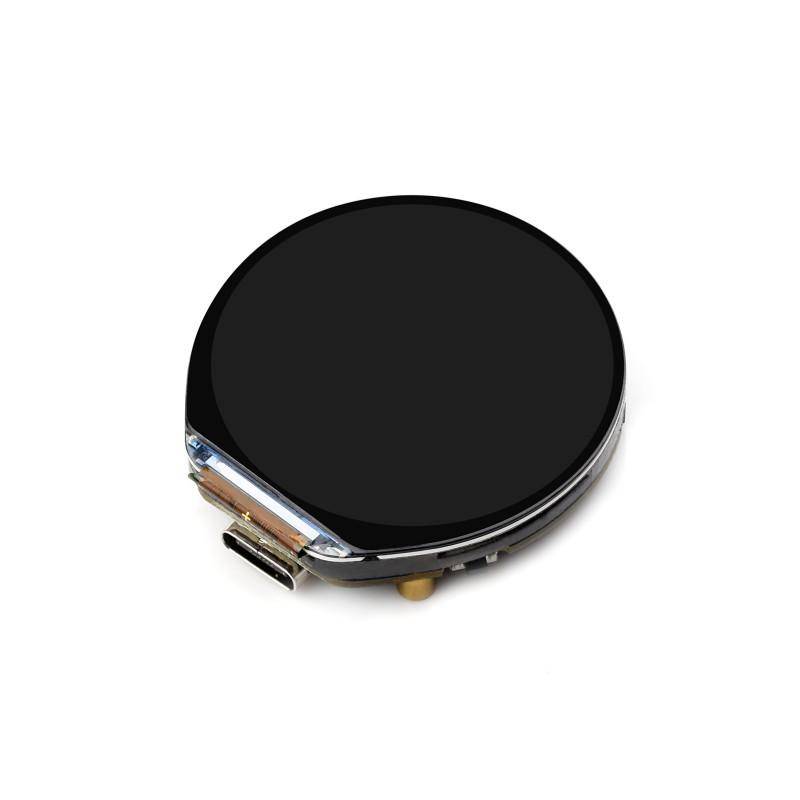

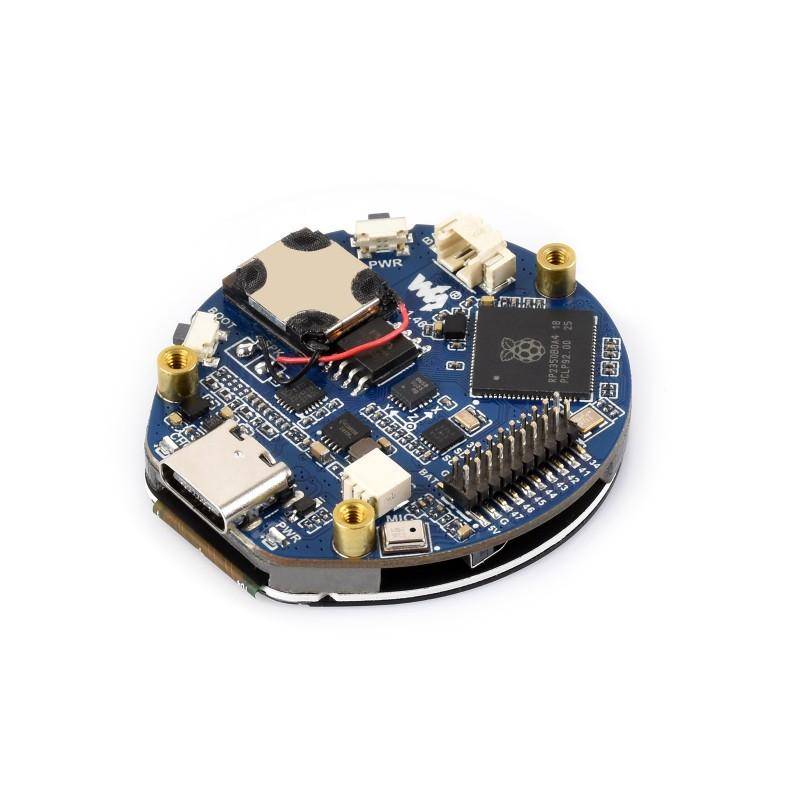

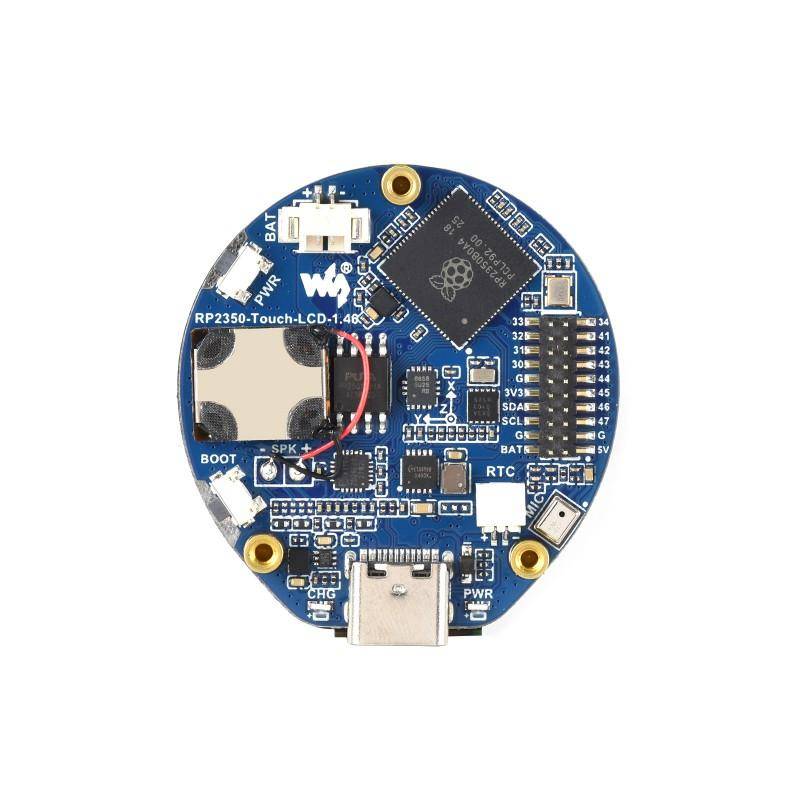

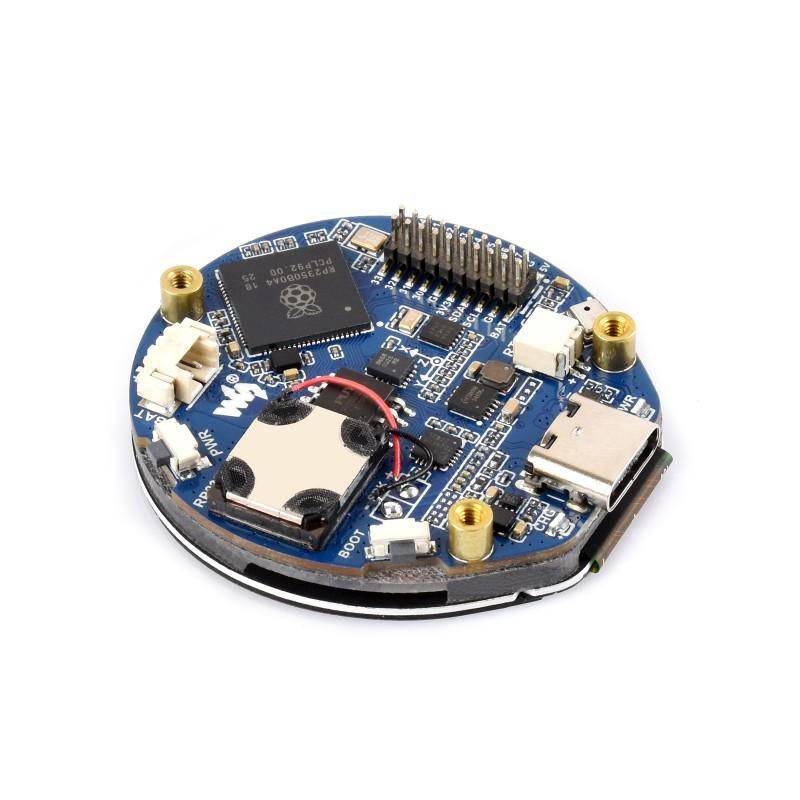

Das RP2350-Touch-LCD-1.46B ist ein hochintegriertes, kompaktes Entwicklungsboard mit 1,46 Zoll rundem IPS-Farbdisplay und kapazitivem 5-Punkt-Touch. Es basiert auf dem RP2350B-Mikrocontroller mit dual-core, dual-architecture Design, der wahlweise mit zwei ARM Cortex-M33 oder zwei Hazard3 RISC-V Kernen betrieben werden kann. Die integrierte QSPI-Schnittstelle, ein 6-Achsen-IMU-Sensor (Beschleunigung und Gyroskop), ein RTC-Chip sowie ein Slot für TF-Speicherkarten ermöglichen die Entwicklung vielseitiger eingebetteter Systeme.
Ein integrierter Audio-Codec unterstützt hochqualitative Audioeingabe und -ausgabe. Das Touch-Display besitzt eine Auflösung von 412×412 Pixeln mit einer Farbtiefe von 65.000 Farben. Durch die I2C-Anbindung mit Interrupt-Support wird eine reaktionsschnelle Benutzeroberfläche realisiert. Ein USB-Typ-C-Anschluss erleichtert die Stromversorgung und Datenübertragung. Die Programmierung erfolgt per Drag-and-Drop über USB-Massenspeicher oder mit C/C++, MicroPython und der Arduino IDE. Die Stromversorgung erfolgt über einen 3,7V Lithiumanschluss mit Lade-/Entladeunterstützung.
Das Board eignet sich als grafisches Interface in eingebetteten Systemen, bei denen Bild- und Tonausgabe, Touch-Bedienung und Sensorik gefragt sind. Typische Einsatzbereiche sind interaktive Steuerungen, tragbare Geräte oder DIY-Projekte. Die Unterstützung von Audio und Spracheingabe ermöglicht auch Anwendungen im Bereich Sprachsteuerung oder Benachrichtigungssysteme.
Dank seiner kompakten Größe und der Kombination aus Touchscreen, Bewegungserkennung und Audiofunktion eignet sich das RP2350-Touch-LCD-1.46B für den Bau von Prototypen im Bereich IoT, Wearables oder HMI-Systeme (Human Machine Interface). Die unterstützte Open-Source-Grafikbibliothek LVGL erlaubt die Erstellung grafischer Benutzeroberflächen mit geringem Speicherbedarf und intuitiver Bedienung.
Das Produkt kann zur Darstellung und Interaktion mit Informationen in Audio- und Bildform verwendet werden. Es unterstützt unterschiedliche Eingabemethoden wie Touch, Taste oder Sprache und kann in vielfältige Steuerungsprojekte integriert werden. Die Mensch-Maschine-Schnittstelle (Human Machine Interface) ermöglicht die Übertragung und Darstellung von Systeminformationen über eine visuelle Benutzeroberfläche. Dank seiner Architektur erlaubt das Gerät die Entwicklung eigener grafischer Benutzeroberflächen mit Unterstützung durch die Open-Source-Bibliothek LVGL.
Merkmale im Überblick
- Dual-Core-Mikrocontroller mit ARM Cortex-M33 oder Hazard3 RISC-V
- 1,46" rundes kapazitives Touchdisplay mit 5-Punkt-Erkennung
- 412×412 Pixel Auflösung, 65.000 Farben, IPS-Technologie
- 16 MB Flash, 520 KB RAM, USB Typ-C Anschluss
- Audioausgabe und Spracheingabe über Mikrofon und Codec
- TF-Karten-Slot, RTC-Chip und 6-Achsen-IMU integriert
- Drag-and-Drop-Programmierung über USB
- 12 programmierbare PIO-State-Machines
- 14 Multifunktions-GPIOs, 2× I2C, 2× UART, 7× 12-bit ADC, 12× PWM
- 3,7V Lithiumakku-Anschluss mit Ladefunktion
- Raspberry Pi RP2350-kompatible Entwicklungsumgebungen
- Arduino IDE
- MicroPython
- C/C++ SDK
- LVGL GUI-Framework
- Display: 1,46" rundes IPS Panel, 412×412 Auflösung, 65K Farbe
- Touch: kapazitiver 5-Punkt-Touch via I2C, mit Interrupt
- Prozessor: RP2350B, Dual-Core ARM Cortex-M33 oder Hazard3
- Taktfrequenz: bis zu 150 MHz
- Speicher: 520KB SRAM, 16MB Flash
- Stromversorgung: 3,7V Lithiumakku über MX1.25 Anschluss
- USB: Typ-C, USB 1.1 Device/Host
- Audio: integrierter Codec, Mikrofoneingang und Audioausgang
- Sensorik: QMI8658 6-Achsen-IMU, Temperatur-Sensor
- E/A: 14 GPIO, 2× UART, 2× I2C, 7× ADC (12-bit), 12× PWM
- RTC: PCF85063
- Programmierung: Drag-and-Drop über USB, C/C++, MicroPython, Arduino IDE
- Softwareunterstützung: LVGL Grafikbibliothek
- Ohne Abdeckglas
- Unterstützt niedrigen Energieverbrauch durch Sleep-/Dormant-Modi
- 1× RP2350-Touch-LCD-1.46B
