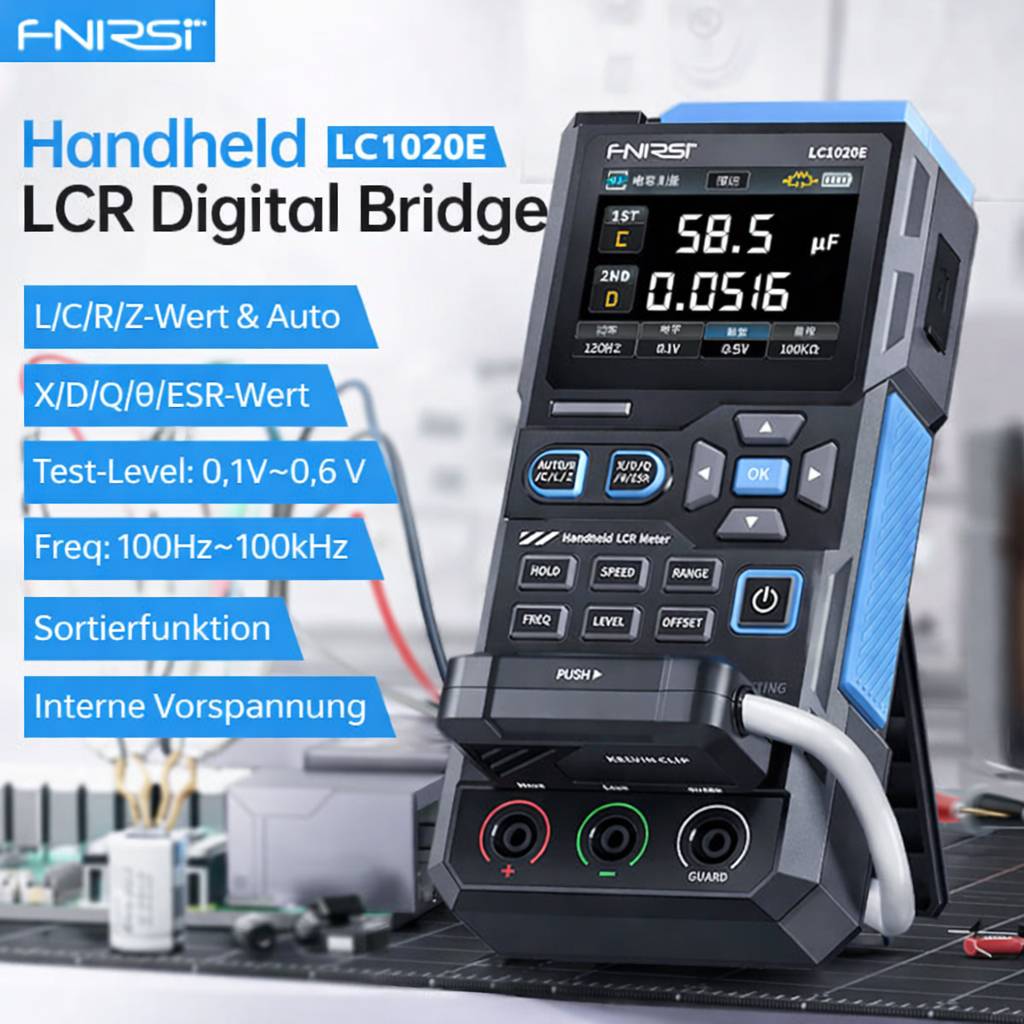

FNIRSI LC1020E – Präziser LCR- und ESR-Tester im Handformat
Der FNIRSI LC1020E ist ein hochpräzises, tragbares LCR-Messgerät zur Prüfung von elektronischen Bauteilen wie Widerständen (R), Kondensatoren (C) und Spulen (L). Zusätzlich misst das Gerät Impedanz (Z) sowie wichtige Nebenparameter wie ESR (Ersatzserienwiderstand), Verlustfaktor (D) oder Gütefaktor (Q).

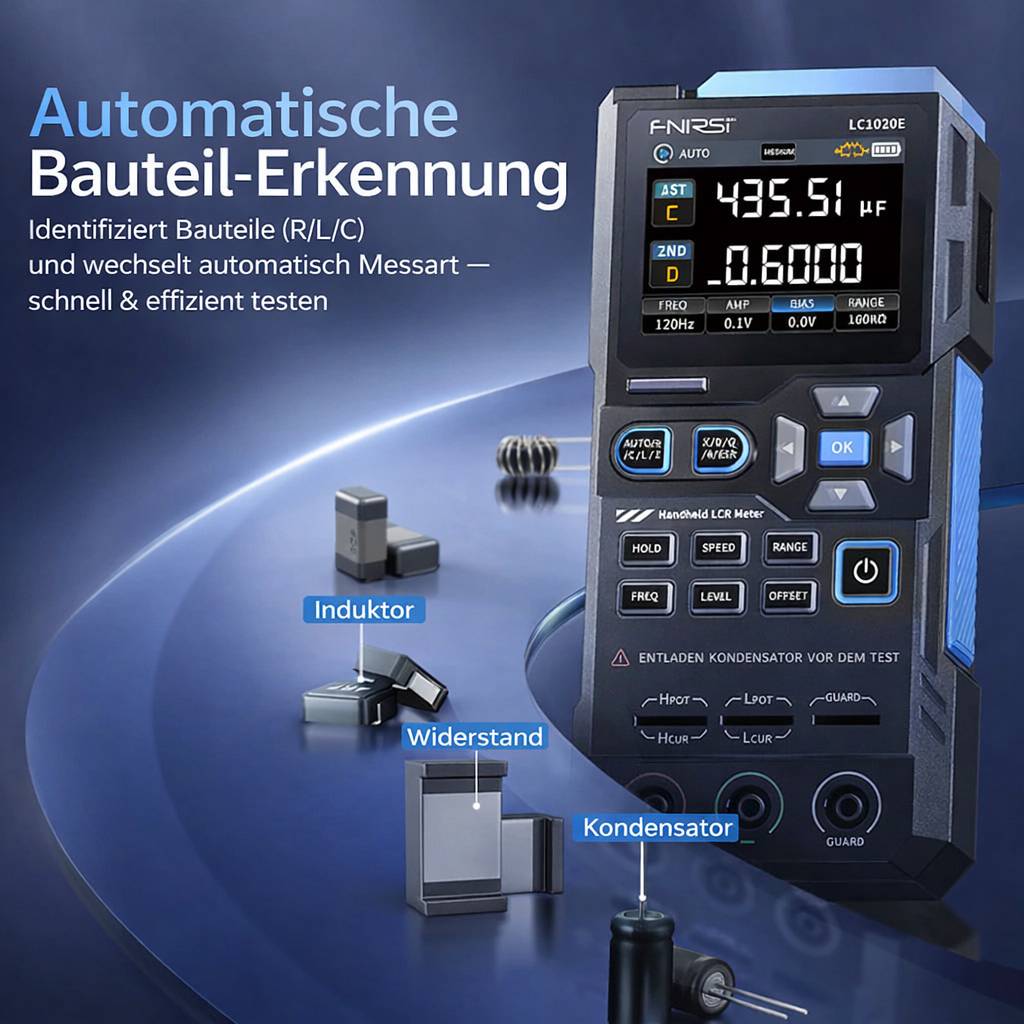

Dank automatischer Bauteilerkennung erkennt das Gerät selbstständig, ob es sich um einen Widerstand, eine Induktivität oder einen Kondensator handelt, und wählt den passenden Messmodus. Das spart Zeit und reduziert Bedienfehler – ideal für Reparaturen, Entwicklung, Qualitätskontrolle oder Hobbyprojekte.
Mit fünf wählbaren Testfrequenzen von 100 Hz bis 100 kHz eignet sich der LC1020E sowohl für Standardmessungen als auch für Hochfrequenzanalysen. Das 2,8-Zoll-TFT-Farbdisplay zeigt Haupt- und Nebenparameter gleichzeitig an und sorgt für eine klare, gut lesbare Darstellung. Der integrierte 3000 mAh Akku ermöglicht kabellose, flexible Einsätze im Labor, in der Werkstatt oder direkt an der Produktionslinie.
Vorteile
- Messung von L, C, R und Impedanz (Z) inklusive ESR, Q, D, X und Phasenwinkel (θ)
- Automatische Bauteilerkennung für schnelle und einfache Bedienung
- Fünf Testfrequenzen (100 Hz–100 kHz) für vielseitige Anwendungen
- 4,5-stellige Anzeige mit hoher Auflösung für präzise Ergebnisse
- Sortier- und Vergleichsfunktion mit einstellbarer Toleranz (0,1 %–99,9 %)
- Akustische und visuelle Pass/Fail-Anzeige für effiziente Serienprüfungen
- 3-poliger und 5-poliger Testanschluss mit 4-Draht-Kelvin-Messung zur Reduzierung von Leitungsfehlern
- Offen- und Kurzschlusskalibrierung für reproduzierbare Messergebnisse
- Datenhalte- und Protokollierungsfunktion mit Statistik für Bestehen/Nichtbestehen
- Wiederaufladbarer 3,7 V Lithium-Akku (3000 mAh) für mobilen Einsatz
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | LC1020E |
| Marke | FNIRSI |
| Testfrequenzen | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Testpegel (RMS) | 0,1 V, 0,3 V, 0,6 V |
| Anzeige | 2,8 Zoll TFT LCD |
| Anzeigestellen | 4,5 Stellen (Haupt- und Nebenparameter) |
| Messparameter | AUTO, R, C, L, Z |
| Sekundärparameter | X, D, Q, θ, ESR |
| Messbereich Induktivität | 1 µH – 100 H |
| Messbereich Kapazität | 1 pF – 100 mF |
| Messbereich Widerstand | 10 mΩ – 10 MΩ |
| Grundgenauigkeit | 0,3 % |
| Interne Vorspannung | 0,0 V / 0,5 V |
| Kalibrierung | Leerlauf- und Kurzschlusskalibrierung |
| Ausgangsimpedanz | 100 Ω |
| Schnittstelle | USB Type-C (virtueller serieller Anschluss) |
| Akku | 3,7 V Lithiumbatterie, 3000 mAh |
| Testanschlüsse | 3-polig und 5-polig (4-Draht-Kelvin) |
Lieferumfang
- FNIRSI LC1020E LCR-Messgerät
- USB-Datenkabel
- Kurzschlussplatte
- Kelvin-Testklemme
- Prüfleitungen (1× schwarz, 1× rot)
- Benutzerhandbuch
FAQ
- Was misst der FNIRSI LC1020E?
- Das Gerät misst Induktivität (L), Kapazität (C), Widerstand (R) und Impedanz (Z). Zusätzlich werden Nebenparameter wie ESR, Verlustfaktor (D), Gütefaktor (Q), Reaktanz (X) und Phasenwinkel (θ) angezeigt.
- Was bedeutet 4-Draht-Kelvin-Messung?
- Bei der 4-Draht-Kelvin-Messung werden Strom- und Spannungsmessung getrennt geführt. Dadurch werden Leitungs- und Kontaktwiderstände minimiert, was besonders bei sehr kleinen Widerständen genaue Ergebnisse ermöglicht.
- Kann ich das Gerät für Serienprüfungen verwenden?
- Ja. Mit der integrierten Sortier- und Vergleichsfunktion können Nennwerte und Toleranzen eingestellt werden. Das Gerät zeigt akustisch und visuell an, ob ein Bauteil innerhalb der Vorgaben liegt, und zählt Bestehen- und Nichtbestehen-Ergebnisse.
- Ist das Gerät mobil einsetzbar?
- Ja. Der integrierte 3,7 V Lithium-Akku mit 3000 mAh ermöglicht einen kabellosen Einsatz im Labor, in der Werkstatt oder im Außendienst.
- Welche Kalibrierungsmöglichkeiten gibt es?
- Der LC1020E unterstützt eine Leerlauf- und Kurzschlusskalibrierung, um Messaufbauten anzupassen und systembedingte Fehler zu reduzieren.
