Beschreibung

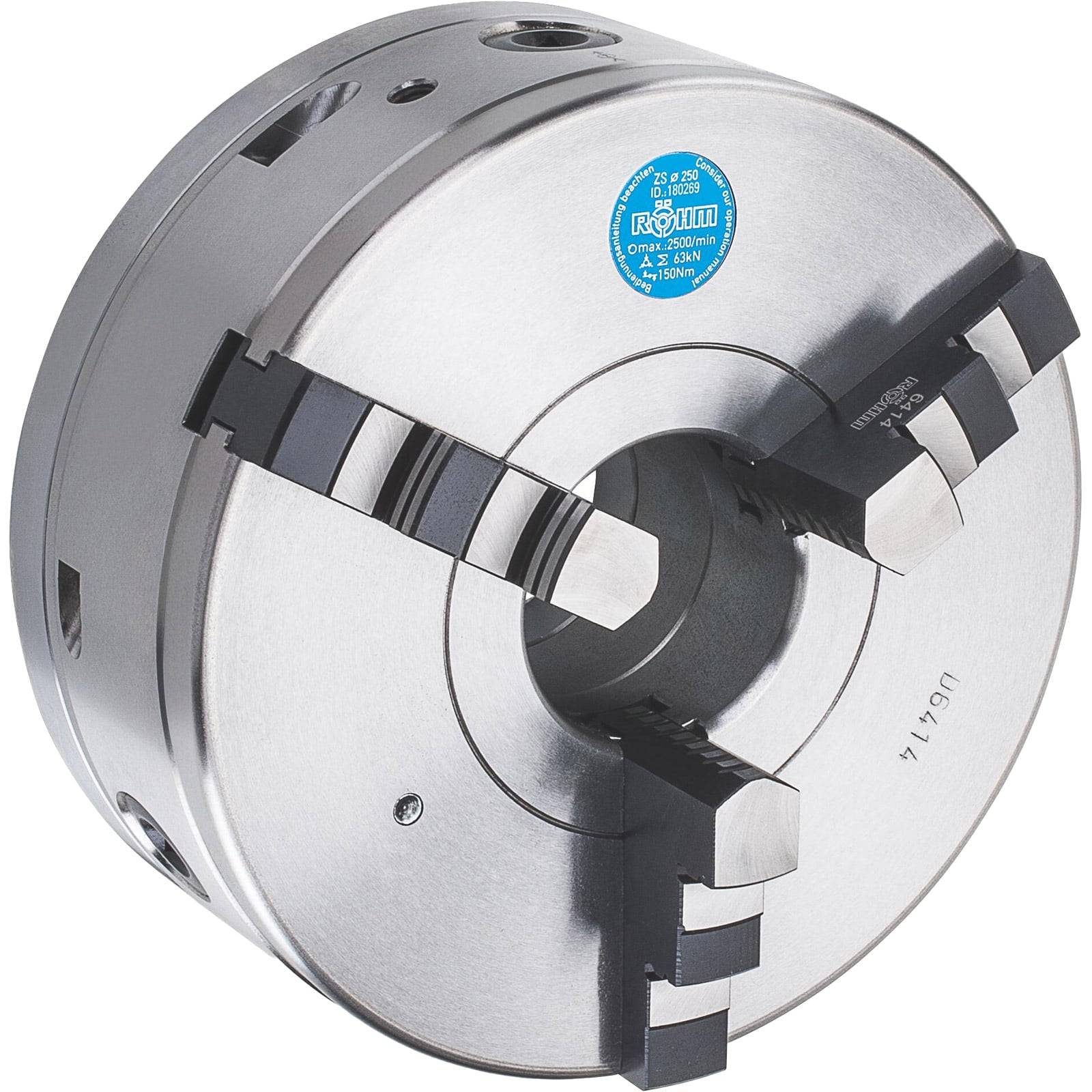

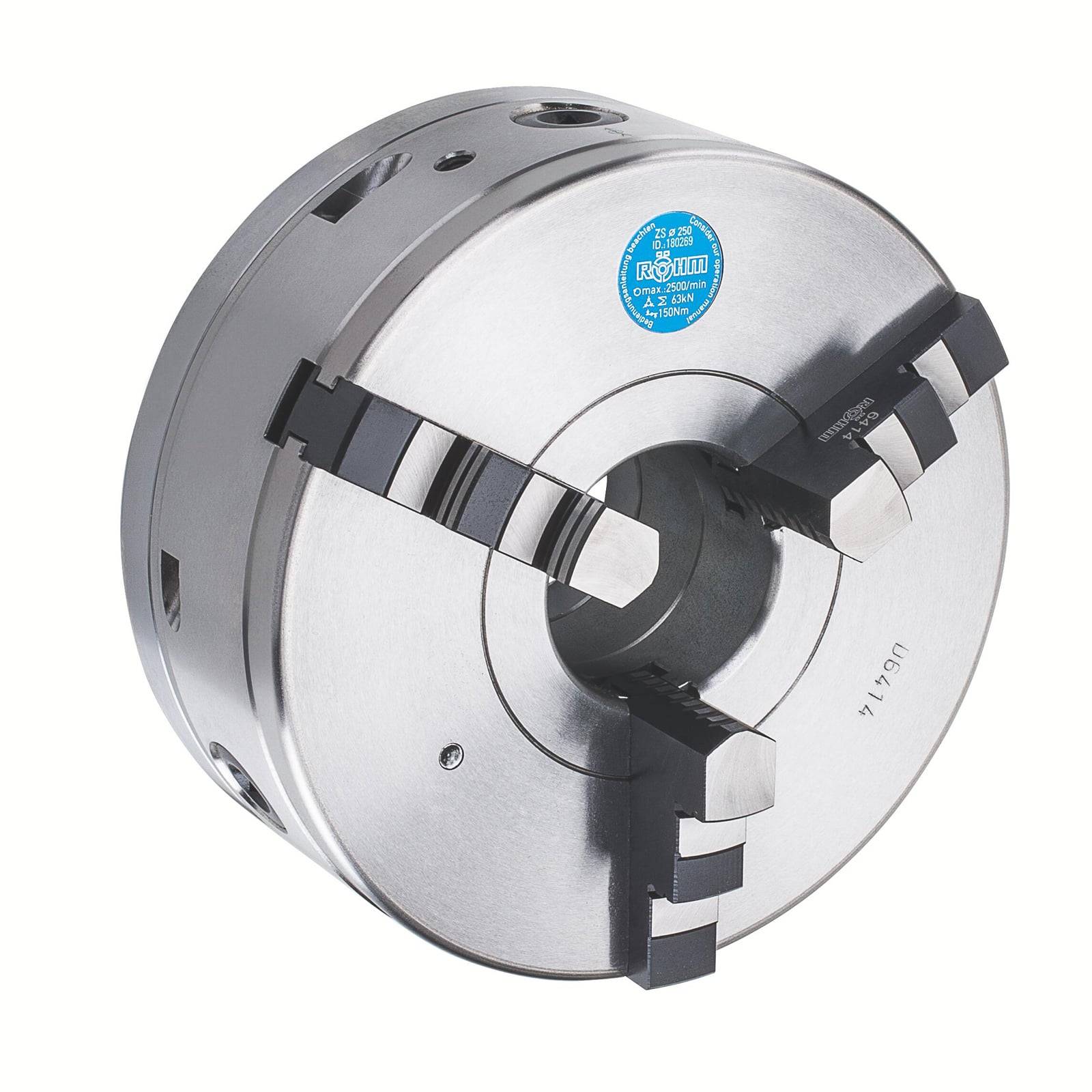

Kurzbeschreibung Planspiralfutter in Stahlausführung, mit welchem das Werkstück über 3 tangential angeordnete Einstellspindeln sehr feinfühlig auf die gewünschte Rundlaufgenauigkeit eingestellt werden kann. Zentrisches Spannen über ein Antriebsritzel. Im Lieferumfang enthalten (BB und DB):1 Satz nach außen gestufte Backen (BB) im Futter montiert,1 Satz nach innen gestufte Backen (DB),1 Spannschlüssel, Befestigungsschrauben Technische Merkmale Mit je einem Satz Dreh- und Bohrbacken mit Spiralring mit radialer Feineinstellung für höchste Rundlaufgenauigkeit Zentrisch spannend Gehärtete Einstellspindeln zur Erhaltung der Spannkraft müssen Drehfutter regelmäßig geschmiert werden Einsatzbereiche Das RÖHM Handspannfutter ZG Hi-Tru eignet sich optimal für die Bearbeitung von Werkstücken die mit höchster Rundlaufgenauigkeit gefertigt werden sollen. Es ist universell zu verwenden, besonders vorteilhaft aber auf Schleifmaschinen, Teilapparaten und Drehmaschinen. Vorteile Einstellgenauigkeit innerhalb 0,005 mm Wiederholspanngenauigkeit 0,015 mm Induktivgehärtete Abstützfläche für Einstellspindel Stahlaufnahmeflansch Gusskörper Feineinstellung ohne Lösen der Futterbefestigungsschrauben Weitere Infos Dreh- und Schleiffutter ZS Hi-Tru, Größe 160, 3-Backen, DIN 6350, Zylindrische Zentrieraufnahme, mit Abdichtung, mit Bohr- und Drehbacken, speziell für Schleifmaschinen
