WaveShare STLINK-V3SET, Modular Debugger Programmer for STM32 STM8

Beschreibung

Übersicht

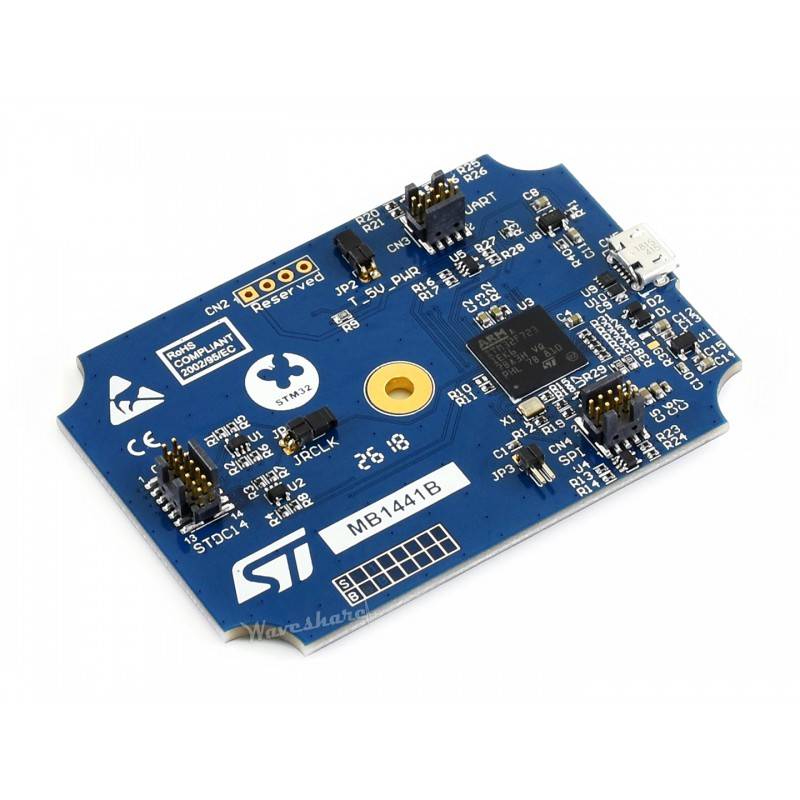

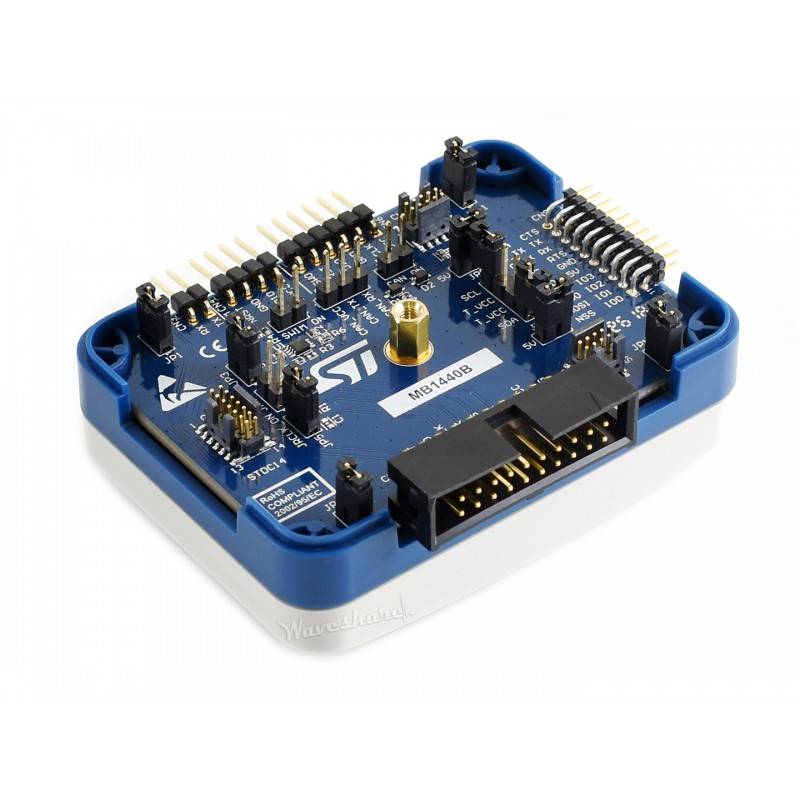

Das STLINK-V3SET ist ein modularer, eigenständiger Debugging- und Programmier-Tastkopf für die Mikrocontroller STM8 und STM32. Es besteht aus einem Hauptmodul und einer komplementären Adapterplatine.

Die SWIM- und JTAG/SWD-Schnittstellen werden zur Kommunikation mit jedem STM8- oder STM32-Mikrocontroller auf einem Applikationsboard verwendet.

Das STLINK-V3SET bietet auch eine virtuelle COM-Port-Schnittstelle, die es dem Host-PC erlaubt, mit dem Ziel-Mikrocontroller über einen UART zu kommunizieren, und Brücken-Schnittstellen (SPI, I2C, CAN, GPIOs), die z.B. die Programmierung des Targets über Bootloader ermöglichen.

Spezifikation

• Stand-Alone-Sonde mit modularen Erweiterungen
• Selbstversorgung über einen Micro-B USB-Anschluss (versorgt die Zielanwendung nicht mit Strom)
• USB 2.0 Hochgeschwindigkeits-kompatible Schnittstelle
• Direkte Firmware-Update (DFU)-Unterstützung, zur Verwendung mit weiteren zukünftigen Geräten
• JTAG / Serial Wire Debugging (SWD)

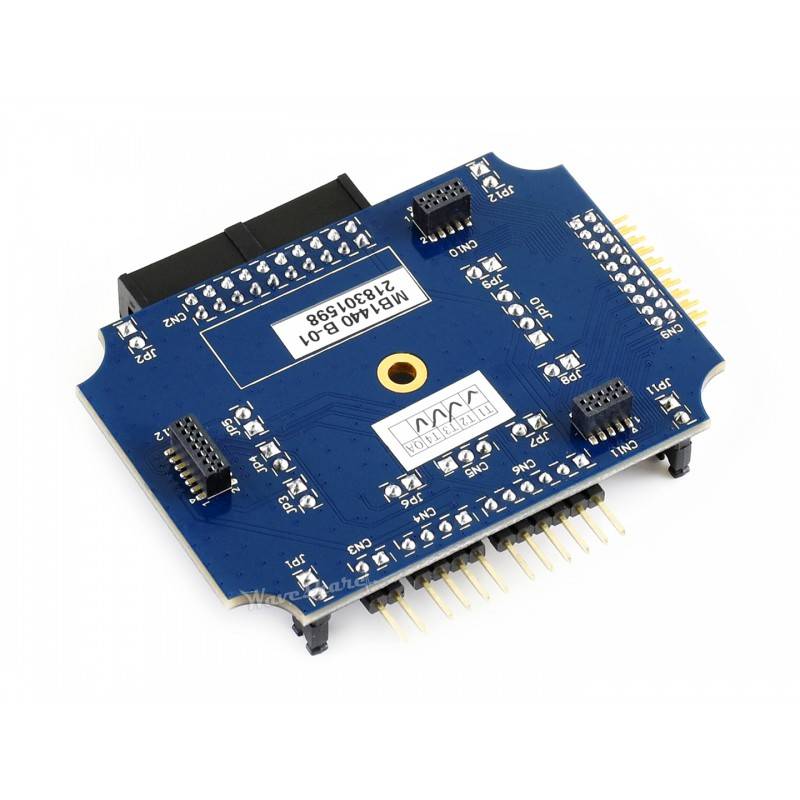

• SWIM (nur mit Adapterplatine MB1440 erhältlich)
• Virtual COM-Port (VCP)
• Mehrwegbrücke USB zu SPI/UART/I2C/CAN/GPIOs
• Drag-and-drop Flash Programmierung
• Zweifarbige LEDs: Kommunikation, Leistung

Technische Daten

• JTAG/SWD Anwendungsspannung: 3V - 3,6V
• SWIM Anwendungsspannung: 1,65V - 5,5V
• SWV Unterstützung: JA
• Debug-Stecker: multi
• LED-Anzeige: zweifarbige LED

Lieferumfang

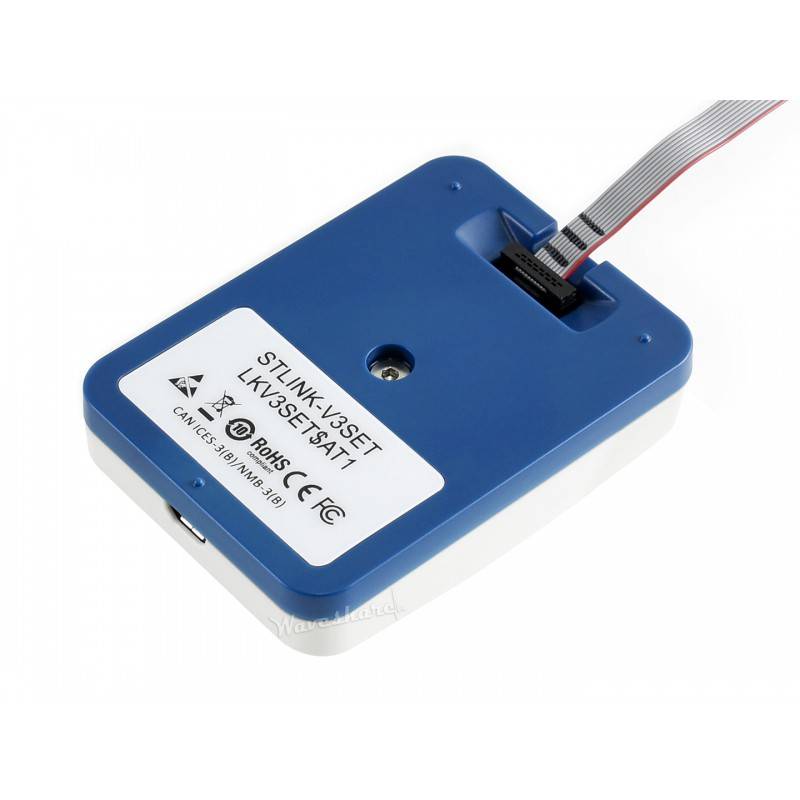

• 1x STLINK-V3SET
• 1x USB Typ A Stecker auf Mikro B Stecker Kabel
• 1x 20-poliges JTAG/SWD-Flachband (extra frei)
• 1x SWIM duales 4-Pin-Anschlusskabel (extra frei)
• 1x SWIM 4-pol. Stecker auf getrennte Pins Kabel (extra frei)
