Beschreibung

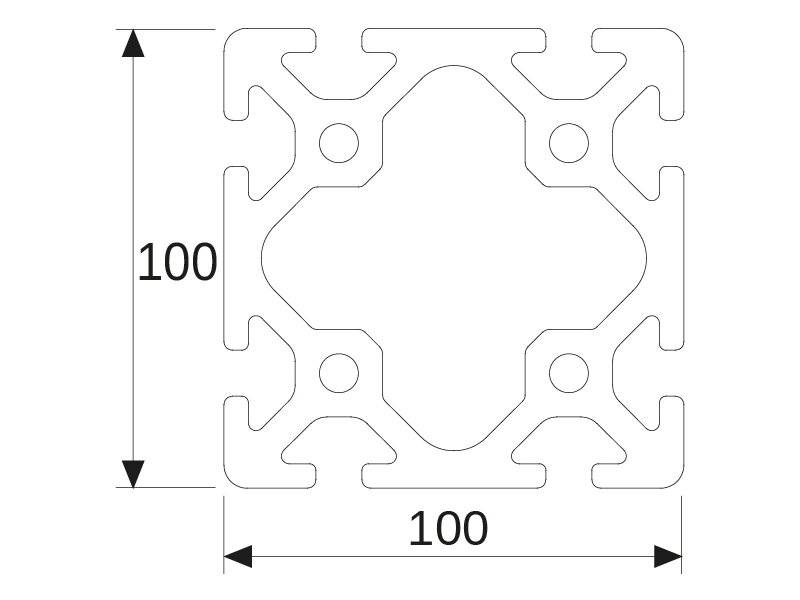

Aluminiumprofil 100x100L I-Typ Nut 10 (leicht), silber eloxiert
Bezeichung:
System ISP-Profil
Nut 10
Raster 50
Abmessung 100x100 mm
Ausführung leicht
Vorspannung 0,2 mm + 0,1/-0,15
Nutmaß 10,0 + 0,4 mm
Kernbohrung 8,5 + 0,1 / - 0,2 mm
Oberfläche
Eloxal E6Ev1 10-15 µm silber E6Ev6 10-15 µm schwarz
Kontaktierung Standard oder entfernt
ESD (pressblank, ohne Eloxal) optional
Normierung
Toleranzen EN 12020-2
REACH JA
ROHS / ROHS 2
JA
Dodd Frank
JA
Mechanische Eigenschaften
Bezeichnung EN 573-3 EN-AW 6063 T66
Zustand EN 515 T66
Rp0,2 [N/mm2] >= 200
Rm [N/mm2] >= 245
A [%] >= 8
A 50
[%] >= 6
Härte [HB] >= 80
Flächenberechnung
Fläche [mm2] 4038,30
Umfang Außenkontur
mm 767,70
Schwerpunkt X [mm] 50,00
Y [mm] 50,00
Flächenträgheitsmoment
2. Grad horizontal IX [mm4] 4508170,00
2. Grad vertikal IY [mm4] 4508170,00
Widerstandsmoment WX max [mm3] 90163,40
WX min [mm3] 90163,40
WY max [mm3] 90163,40
WY min [mm3] 90163,40
Nominal - Gewicht (ca. +-) KG [kg/m] 10,944
