Arduino Smart-Industry-Kit AFX0175337396 12 V/DC, 24 V/DC

Überblick

Dual-Core-Rechenpower für schnelle Signalverarbeitung und gleichzeitige Netzwerkkommunikation
Berührungslose Objekterkennung: Erkennt Metallobjekte präzise und völlig verschleißfrei
Triple-Connectivity durch integriertes Wi-Fi, Bluetooth Low Energy (BLE) und Ethernet
Vier leistungsstarke Relais-Kontakte (bis zu 10 A)
Stabilisierte 24V-Versorgung für einen störungsfreien Betrieb
Einfache Hutschienen-Montage
Duale Programmierwelt: Volle Kompatibilität mit Arduino IDE (C++) sowie SPS-Sprachen (IEC 61131-3)
Optisches Feedback-System: Sofortige Zustandsvisualisierung über die robusten industriellen 24V-LEDs
IoT & Cloud-Ready
Erweiterbare Architektur mit 8 multifunktionalen Eingängen für weitere Sensoren oder Taster

Beschreibung

Das Smart-Industry-Kit ist eine aufeinander abgestimmte Systemlösung zur berührungslosen Objekterkennung, Prozesssteuerung und Fernüberwachung. Basierend auf der leistungsstarken Arduino Opta WiFi Micro-SPS ermöglicht dieses Set den direkten Brückenschlag zwischen physischer Sensorik und digitalen IIoT-Anwendungen (Industrial Internet of Things).
Das Kit bietet eine robuste 24V-Infrastruktur für den Einbau auf Standard-Hutschienen (DIN-Rail) und eignet sich ideal für Prototyping, Ausbildung und industrielle Kleinsteuerungen.

Zentrale Leistungsmerkmale:
- Intelligente Steuerung: Der Arduino Opta WiFi mit Dual-Core-Prozessor (STM32H747XI) erlaubt die Programmierung in C++ (Arduino IDE) oder optional nach IEC 61131-3 (SPS-Sprachen).
- Präzise Detektion: Der induktive Contrinex M8-Näherungssensor (PNP, bündig) erfasst metallische Objekte zuverlässig und verschleißfrei.
- Vollständige Konnektivität: Integriertes WLAN, Bluetooth Low Energy und Ethernet ermöglichen die Echtzeit-Datenübertragung in die Cloud oder an lokale Dashboards.
- Industriestandard-Stromversorgung: Das hocheffiziente Finder 78.12 Schaltnetzteil liefert eine stabilisierte 24V DC Spannung für den dauerhaften Betrieb.
- Visuelle Statuskontrolle: Zwei industrielle LED-Signalleuchten (Rot/Grün) bieten eine klare optische Rückmeldung über den Anlagenstatus direkt am Schaltschrank.

Anwendungsbereiche:
- Produktionsüberwachung: Zählung von Bauteilen und Taktzeitmessung.
- Zustandsüberwachung (Condition Monitoring): Fernüberwachung von Maschinenlaufzeiten und Fehlermeldungen.
- Automatisierung: Steuerung von Förderbändern, Toren oder einfachen Fertigungsschritten mit Cloud-Anbindung.

Eigenschaften

Eingang: 8x konfigurierbarer digitaler / analoger (0-10V) Eingang
Ausgang: 4x Relais (250 V AC - 10 A)
Prozessor: STM32H747XI Dual ARM® Cortex®: Cortex -M7 Kern bis zu 480 MHz & Cortex -M4 Kern bis zu 240 MHz
Konnektivität: Unterstützung von 10/100 Ethernet (TCP/IP oder Modbus TCP), USB-C, Wi-Fi + Bluetooth® Low Energy (nur Opta WiFi), RS485 Halbduplex (nur Opta RS485 und Opta WiFi)
Speicher: 1MB RAM (Programmierung), 2MB intern + 16MB Flash QSPI
RTC: Typische 10 Tage Energieerhaltung bei 25°C, NTP-Synchronisation über Ethernet möglich
IP-Schutz: IP20
Programmierung
Sprachen: Arduino Programmiersprache über IDE / IEC-61131-3 als Option: Kontaktplan (KOP), Funktionsblockdiagramm (FUP), Ablaufsprache (SFC), Strukturierter Text (ST), Anweisungsliste (AWL)
Sicherheit: ATECC608B Sicheres Element
Versorgungsspannung: 12...24 V DC
Betriebstemperatur: -20 °C bis +50 °C (-4°F bis 122°F)

Hinweise

Bitte beachten Sie, dass es sich bei diesem Kit um die technischen Kernkomponenten handelt. Um eine sofortige Inbetriebnahme zu gewährleisten, wird zusätzlich individuelles Installationsmaterial benötigt (nicht im Lieferumfang enthalten). Für den professionellen Aufbau empfehlen wir:
- Verbindungskabel: Flexible Steuerleitung/Litze (0,75 mm²) zur internen Verdrahtung der 24V-Komponenten.
- Anschlusszubehör: Aderendhülsen für sichere Schraubverbindungen.
- Netzanschluss: Ein Netzkabel (230V) für die Speisung des Hutschienen-Netzteils.
- Montage: Eine Standard-Hutschiene (35 mm) zur stabilen Befestigung aller Komponenten.

Lieferumfang

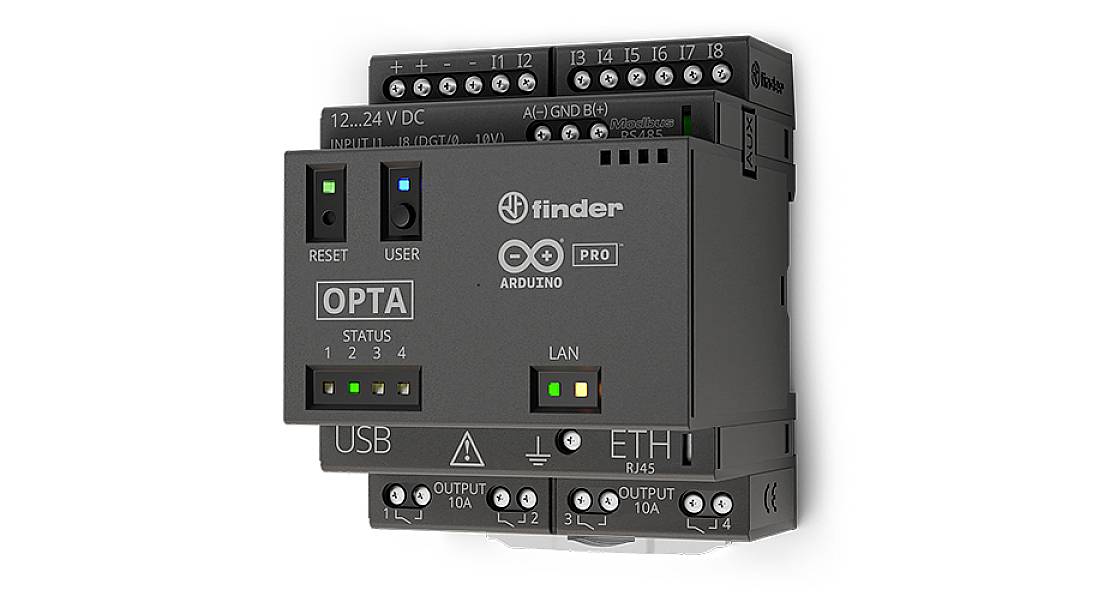

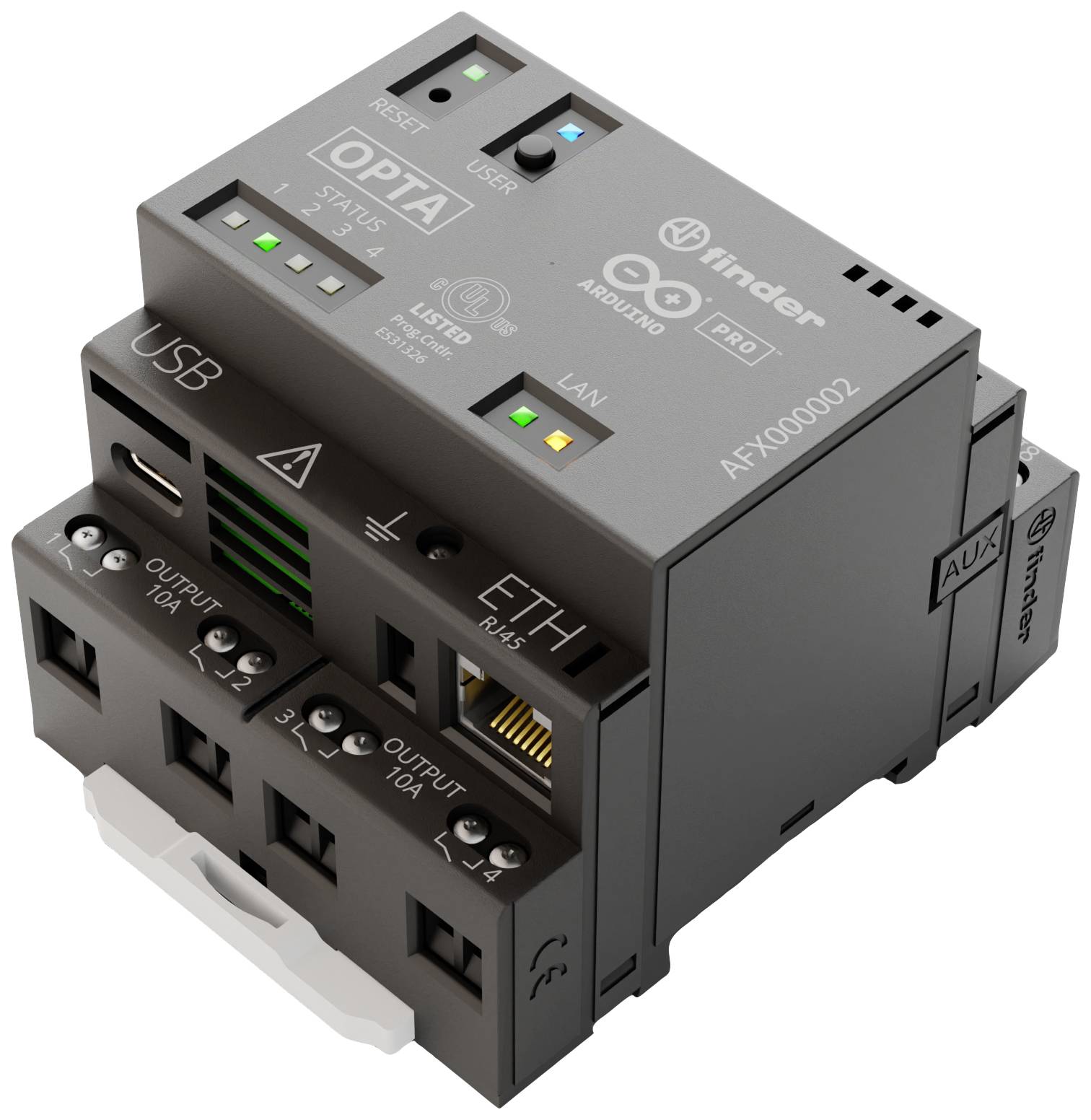

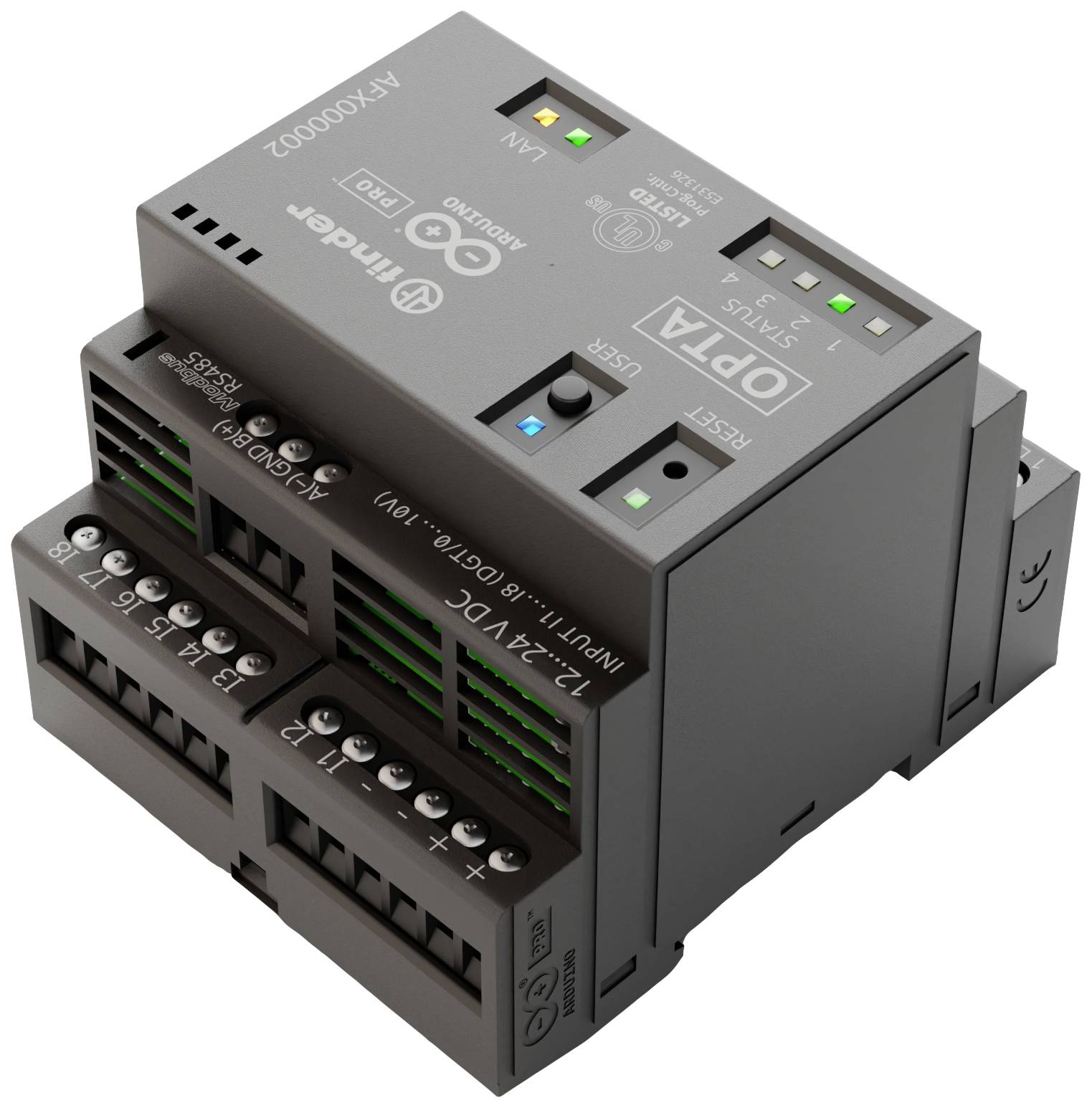

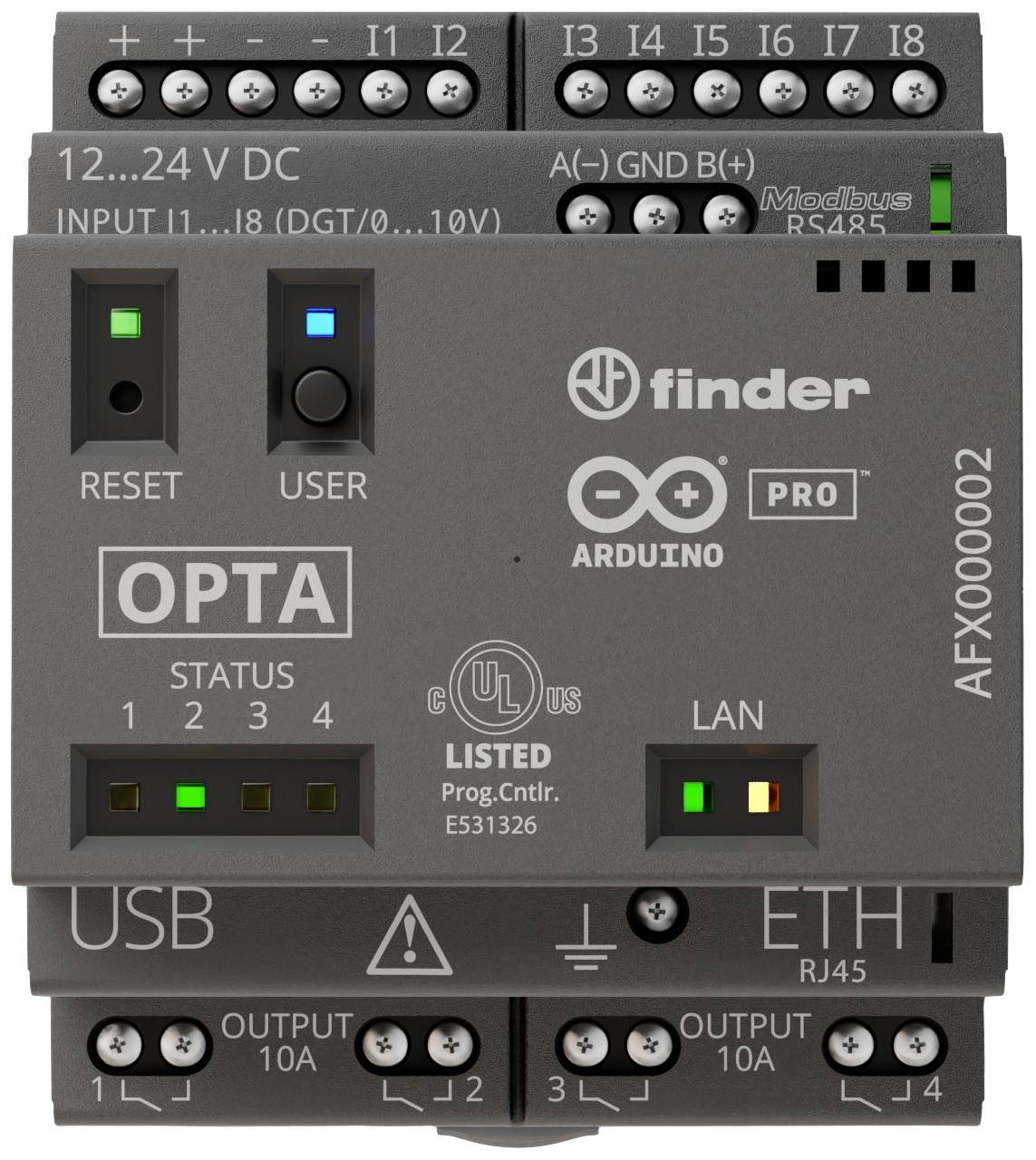

• Arduino Opta WiFi AFX00002

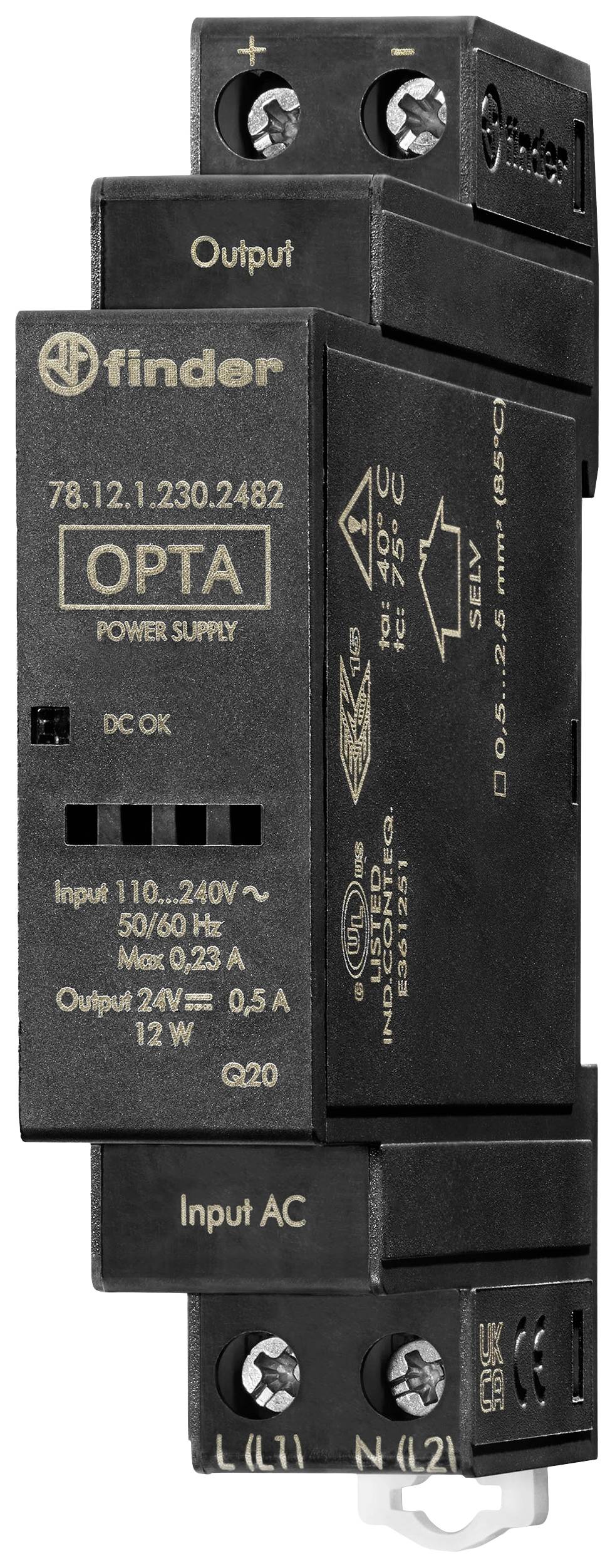

• Finder 78.12.1.230.2482 Hutschienen-Netzteil

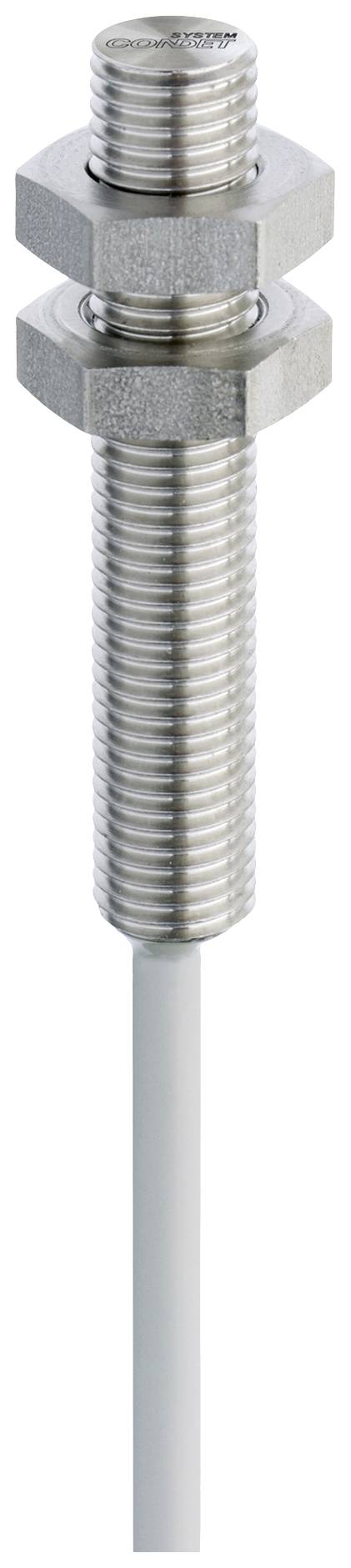

• Contrinex Induktiver Sensor M8 bündig PNP DW-AD-703-M8-BAS

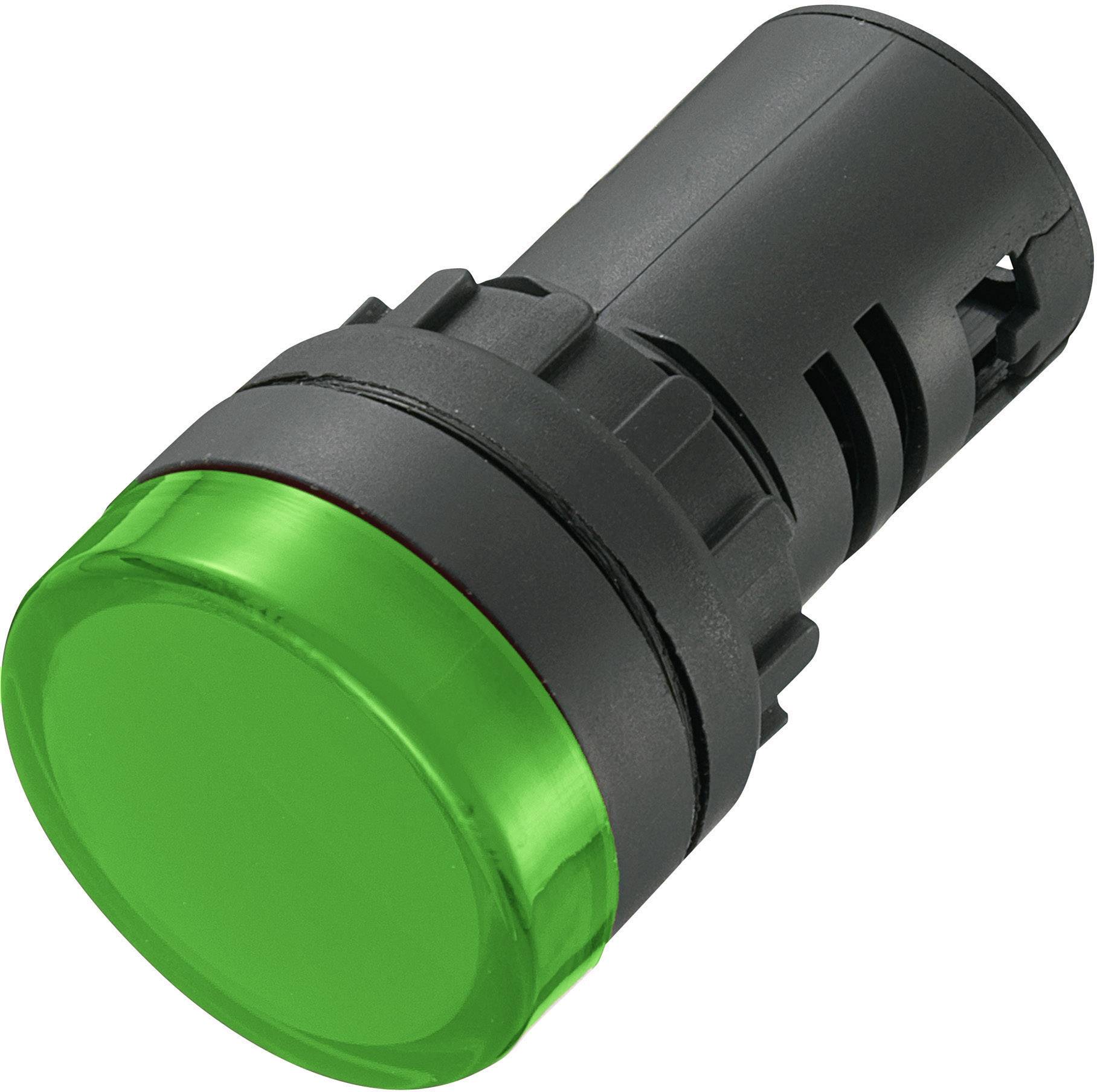

• TRU COMPONENTS LED-Signalleuchte Grün 24 V/DC
• TRU COMPONENTS LED-Signalleuchte Rot 24 V/DC
