Beschreibung

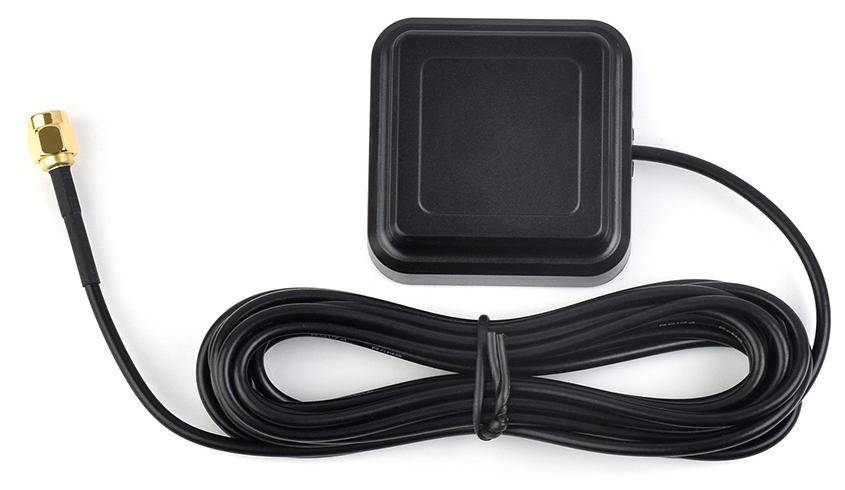

GNSS L1+L5 Dual-Frequency Antenne, SMA, aktiv, 3 m
Hochpräzise GNSS‑Außenantenne mit Dual‑Frequenz‑Empfang (L1+L5) zur Unterstützung mehrerer globaler Satellitennavigationssysteme. Ideal für Anwendungen mit erhöhten Anforderungen an Positionsgenauigkeit und Signalstabilität, z. B. in der Vermessung, Fahrzeugnavigation oder Industrieautomation.
Die Antenne unterstützt die Bänder BDS B1I/B1C/B2a, GPS L1/L1C/L5C, Galileo E1/E5a, QZSS L5 sowie IRNSS S‑L5. Dank rechter zirkularer Polarisation, 28 dB LNA‑Verstärkung und geringer Rauschzahl (≤ 2 dB) wird eine zuverlässige Signalverarbeitung selbst unter schwierigen Bedingungen ermöglicht.

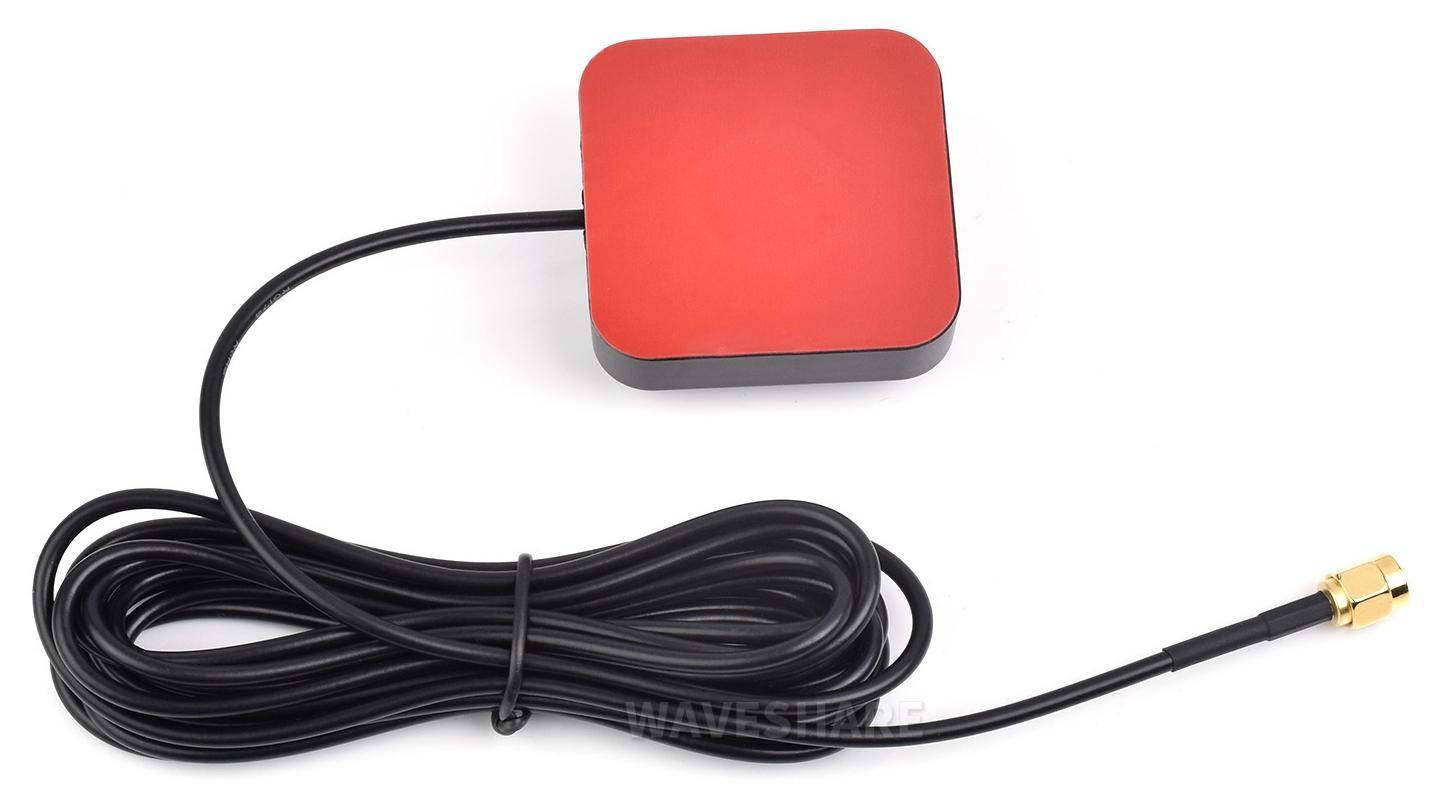

Das Gehäuse mit SMA‑Stecker und magnetischer Basis ist wetterfest ausgelegt und erlaubt eine einfache Montage. Alternativ ist rückseitig doppelseitiges Klebeband angebracht. Das 3 Meter lange RG174‑Kabel bietet flexible Installationsmöglichkeiten.
Merkmale im Überblick
- Aktive GNSS Antenne mit Dual‑Band (L1+L5)
- Unterstützt GPS, BDS, Galileo, QZSS, IRNSS
- Hohe Positionsgenauigkeit dank Phasenzentrumabweichung ±2 mm
- Integrierter LNA mit 28 ± 2 dB Verstärkung
- Wetterfestes Gehäuse mit Magnetfuß und Klebefläche

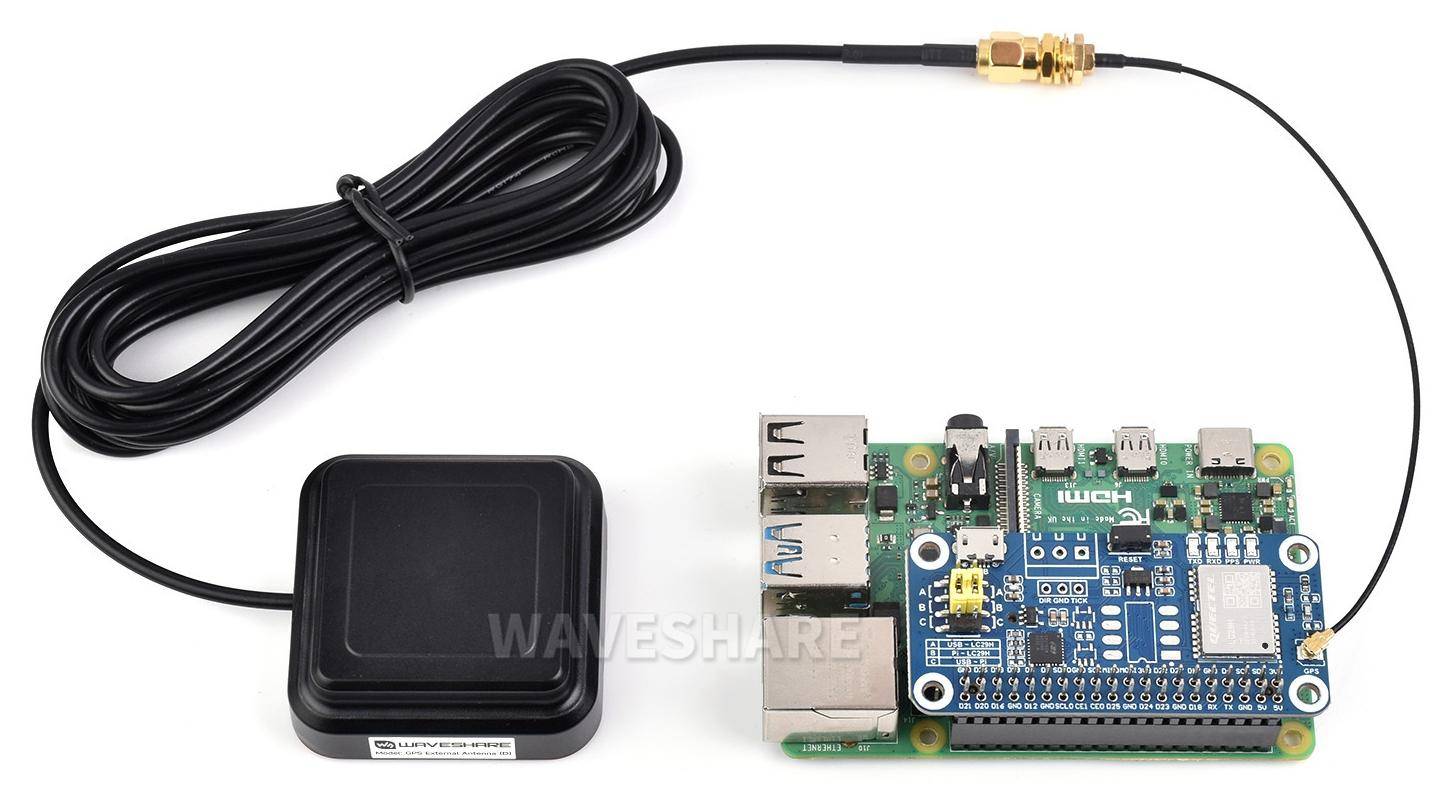

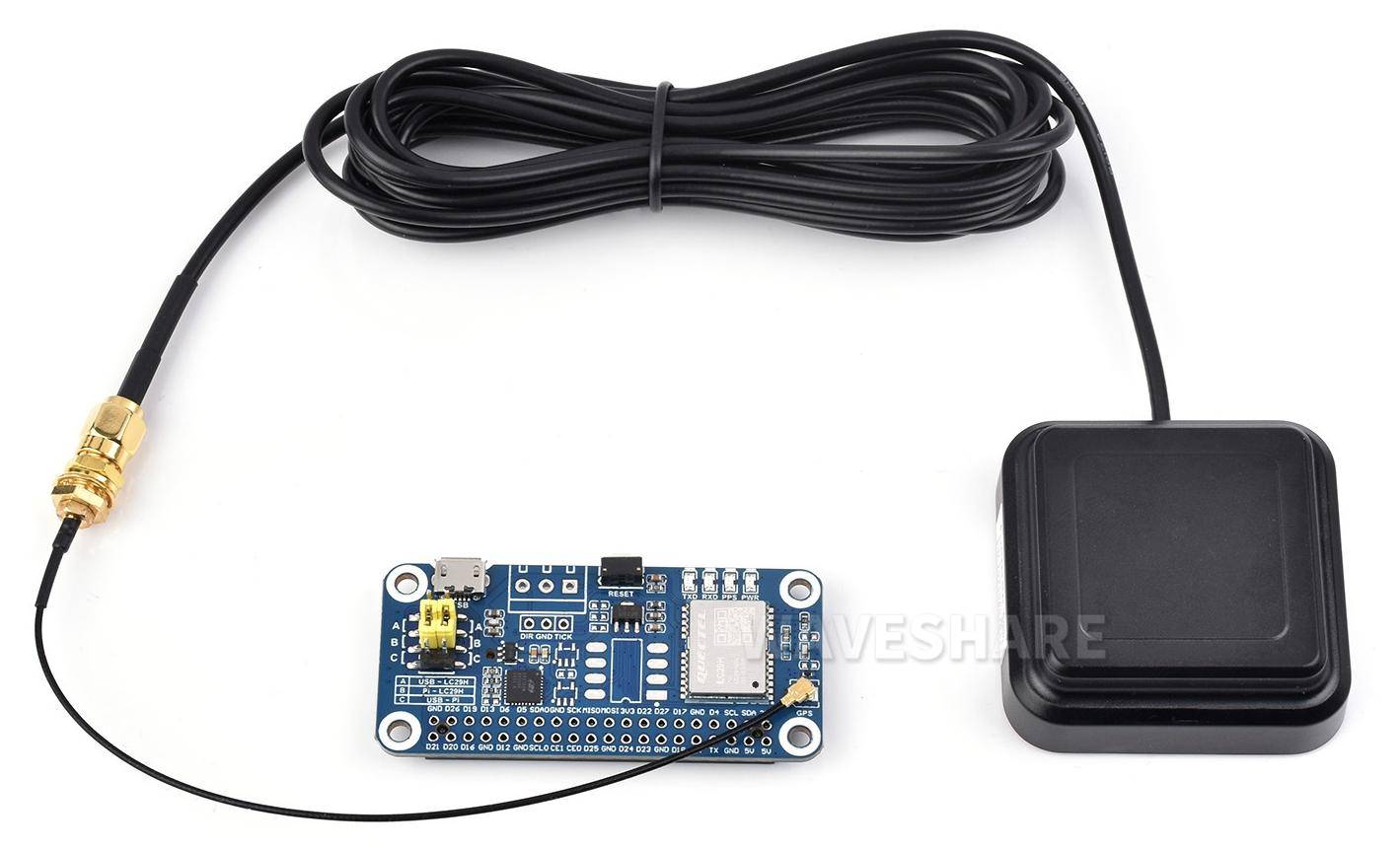

- Empfänger mit SMA‑Buchse für GNSS / GPS
- Geräte mit Unterstützung für GNSS L1+L5 Signale
- Frequenzbereiche: GPS L1/L1C/L5C, BDS B1I/B1C/B2a, Galileo E1/E5a, QZSS L5, IRNSS S‑L5
- Verstärkung (LNA): 28 ± 2 dB
- Gewinn: 2 dBi
- VSWR: ≤ 2.0
- Impedanz: 50 Ω
- Phasenzentrumfehler: ±2 mm
- Polarisation: RHCP (Right‑Hand Circular Polarization)
- Axialverhältnis: ≤ 3.0 dB
- Rauschzahl: ≤ 2 dB
- Spannungsversorgung: DC 3.018.0 V
- Betriebsstrom: ≤ 20 mA
- Temperaturbereich Betrieb: −40 °C bis +85 °C
- Temperaturbereich Lagerung: −55 °C bis +85 °C
- Anschluss: SMA‑Stecker (SMA‑J)
- Kabellänge: ca. 3 m (RG174)
- Abmessungen: 50.0 × 50.0 × 19.1 mm
- Montage: Magnetfuß / doppelseitiges Klebeband
- 1× GNSS L1+L5 Dual‑Frequenz Antenne, aktiv, SMA, 3 m
