Beschreibung

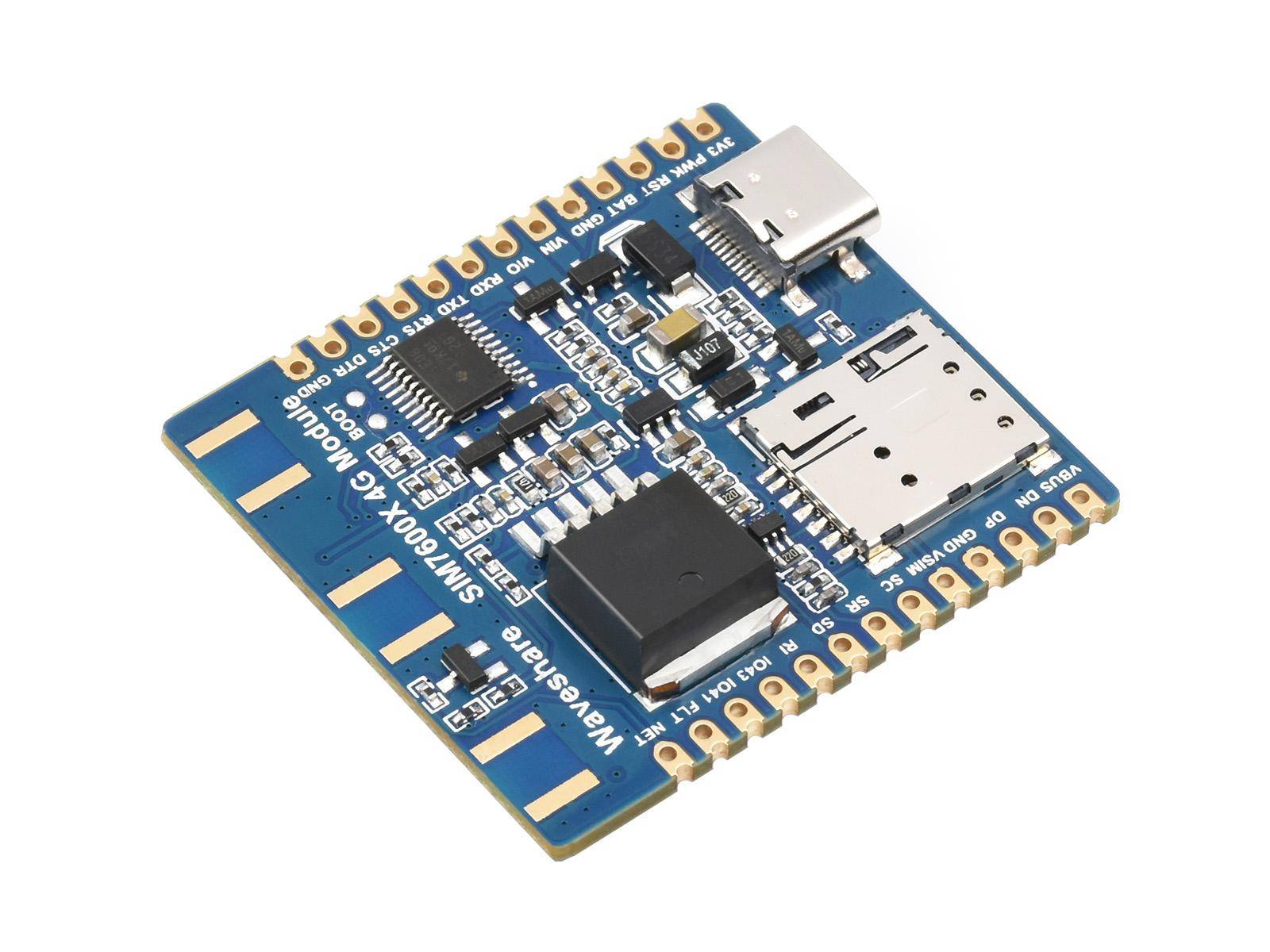

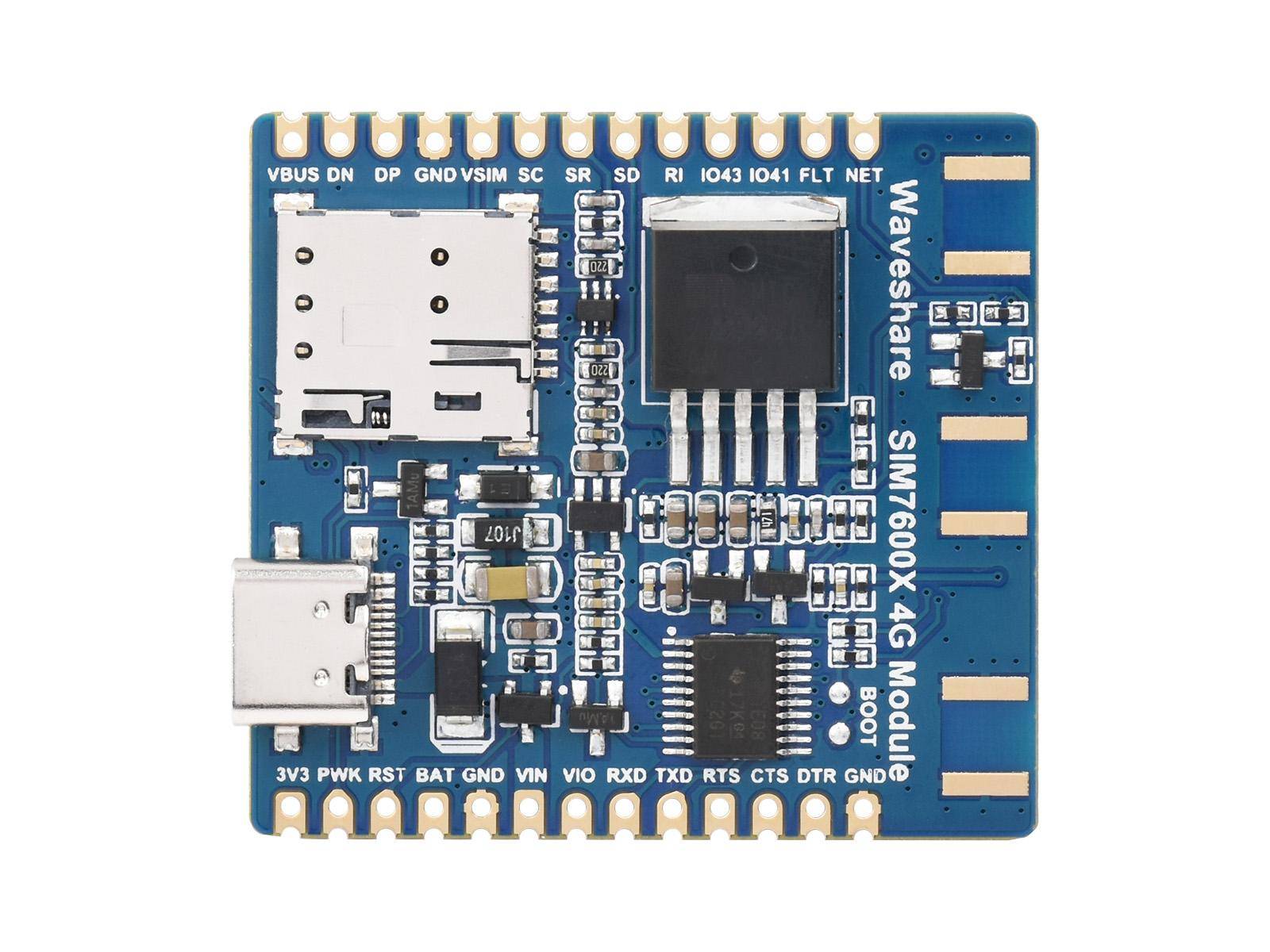

Waveshare SIM7600G-H 4G Modul
Das SIM7600G-H 4G Modul ist ein Kommunikationsmodul, das die Nutzung von 4G-, 3G- und 2G-Mobilfunknetzen sowie GNSS-Positionierung (Global Navigation Satellite System) ermöglicht. Es unterstützt mehrere Antennenanschlüsse über IPEX-Stecker, bietet USB- und UART-Schnittstellen und ist mit einem Nano-SIM-Kartenslot ausgestattet. Die kompakte Bauform mit vergoldeten, kastellierten Lötaugen ermöglicht sowohl das direkte Einlöten als auch das Einsetzen über Pin-Header. Es ist mit Schutzschaltungen ausgestattet und unterstützt verschiedene Stromversorgungsarten. Das Modul basiert auf dem SIM7600X-Chipsatz, der individuell anpassbar ist, und eignet sich für eine Vielzahl von Anwendungen im Bereich IoT, mobile Kommunikation, Tracking und Cloud-Datenübertragung.
Das Modul unterstützt eine Vielzahl von Netzwerkprotokollen (u. a. TCP/IP, MQTT, HTTP/HTTPS) und GNSS-Systemen (GPS, BeiDou, GLONASS, GALILEO, QZSS). Der integrierte USB-Anschluss ermöglicht eine einfache Verbindung zu PCs, Einplatinencomputern oder Mikrocontrollern, während die UART-Schnittstelle die Integration in eingebettete Systeme erleichtert. Dank der Mehrbandunterstützung kann das Modul weltweit eingesetzt werden. Die Entwicklung wird durch vorhandene Beispielprojekte und Anleitungen für Plattformen wie Raspberry Pi, Arduino, ESP32 oder STM32 erleichtert.
Das Modul kann zur drahtlosen Datenübertragung, GNSS-Positionierung, Fernkommunikation und zur Anbindung an Cloud-Plattformen eingesetzt werden. Es eignet sich für Geräte mit Internetzugang über Mobilfunknetze, für Fernsteuerungs- oder Überwachungsanwendungen, sowie für mobile Embedded-Systeme. Die Steuerung erfolgt über AT-Kommandos, mit denen Funktionen wie SMS-Versand, Telefonie, TCP/IP-Kommunikation oder Firmware-Updates durchgeführt werden können.
Merkmale im Überblick
- Unterstützt 4G/3G/2G Mobilfunknetze
- GNSS-Positionierung über GPS, GLONASS, GALILEO, QZSS und BeiDou
- USB- und UART-Schnittstellen zur Datenübertragung
- Unterstützt TCP, UDP, MQTT, FTP, HTTP(S), SMS, Anrufe
- Kompatibel mit 3.3 V/5 V MCU-Systemen
- Kompakte Bauweise mit vergoldeten Lötpads (Castellated Holes)
- Mehrere Antennenanschlüsse (Main, AUX, GNSS)
- Integrierte Schutzschaltungen (TVS, Verpolungsschutz, Isolation)
- Mehrere Stromversorgungsoptionen (USB, VIN, VBAT)
- Entwicklungsressourcen für verschiedene Plattformen vorhanden
- Raspberry Pi
- Jetson Nano
- Arduino
- ESP32
- STM32

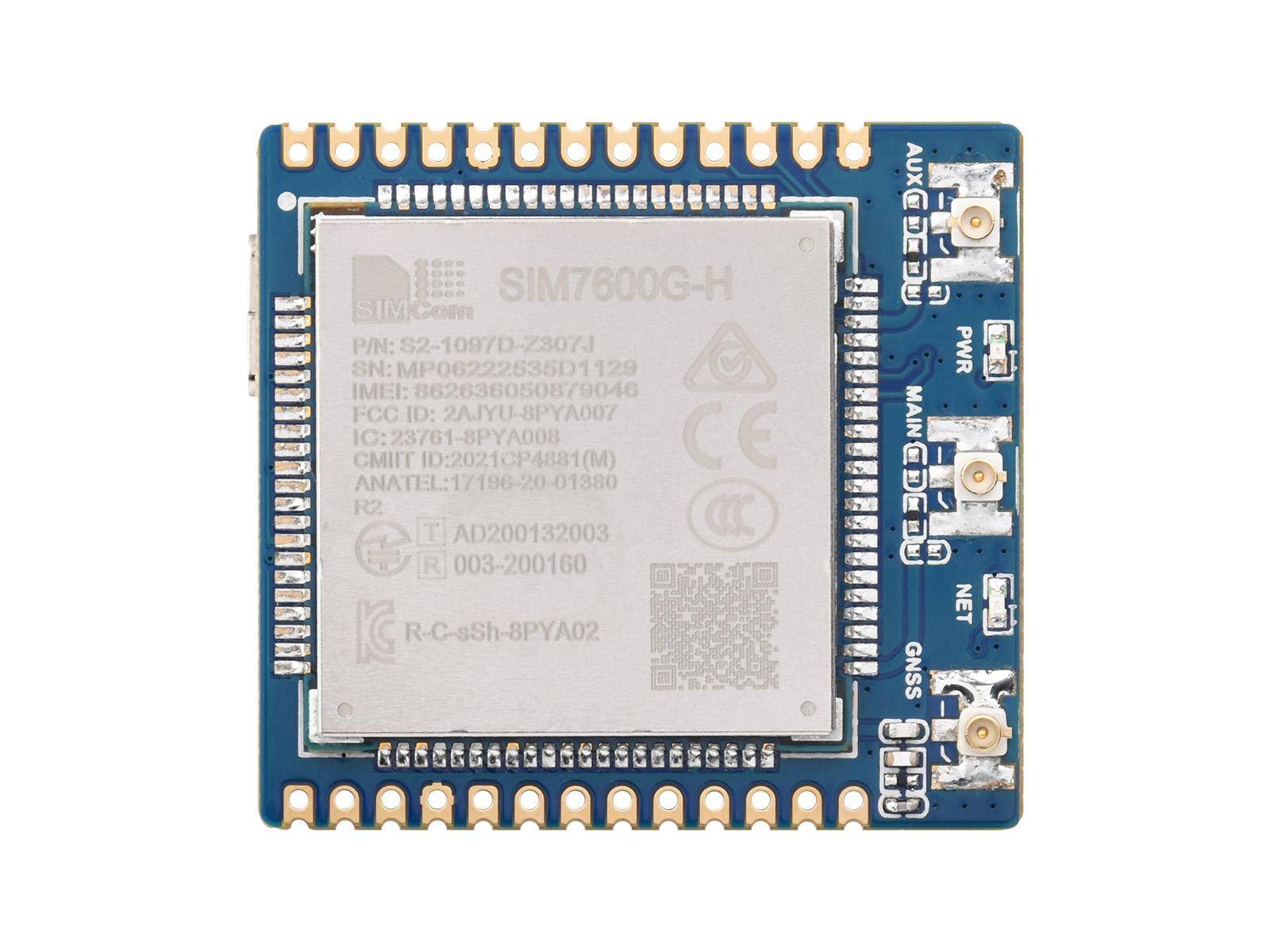

- Modul: SIM7600G-H
- Unterstützte Netzwerke: LTE-FDD, LTE-TDD, UMTS, GSM
- LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
- LTE-TDD: B34/B38/B39/B40/B41
- UMTS/HSPA+: B1/B2/B4/B5/B6/B8/B19
- GSM: 850/900/1800/1900 MHz
- GNSS-Frequenzbänder: GPS/BeiDou/GLONASS/GALILEO/QZSS
- GNSS-Empfängertyp: C/A-Code, 16 Kanäle
- Empfindlichkeit: GPS -159 dBm, GLONASS -158 dBm
- Kaltstart: <35 s, Warmstart: <1 s
- Netzwerkprotokolle: TCP/IP, IPV4/IPV6, MQTT/MQTTS, HTTP/HTTPS, FTP/FTPS, DNS
- Internet-Zugang: PPP, NDIS, RNDIS
- USB-Treiber: Windows XP/7/8/10/11, Linux (bei Raspberry Pi treiberlos)
- SMS-Typen: MT, MO, CB, Text, PDU
- USB-Schnittstelle: Für Verbindung mit PC oder Einplatinencomputern
- UART-Schnittstelle: Für Verbindung mit Mikrocontroller
- SIM-Kartenslot: Nano-SIM, 1.8 V und 3 V kompatibel
- Antenne: 3× IPEX (optional auch SMA)
- Weitere Schnittstellen: GPIO, PWR, RST, FLT
- Stromversorgung: USB (5 V), VIN (5–26 V), VBAT (3.7 V Li-Ionen)
- Betriebsspannung: 3.3 V (über VIO konfigurierbar auf 3.8–5 V)
- Betriebstemperatur: -30 °C bis +80 °C
- Lagerungstemperatur: -45 °C bis +90 °C
- Abmessungen: 38.8 mm × 42.0 mm
- SIM7600X-Serie ist modular anpassbar
- Mass Customization für Antennenanschlüsse möglich
- Geeignet für industrielle Anwendungen dank zuverlässiger Stromversorgung und Schutzschaltungen
- 1× SIM7600G-H 4G Modul

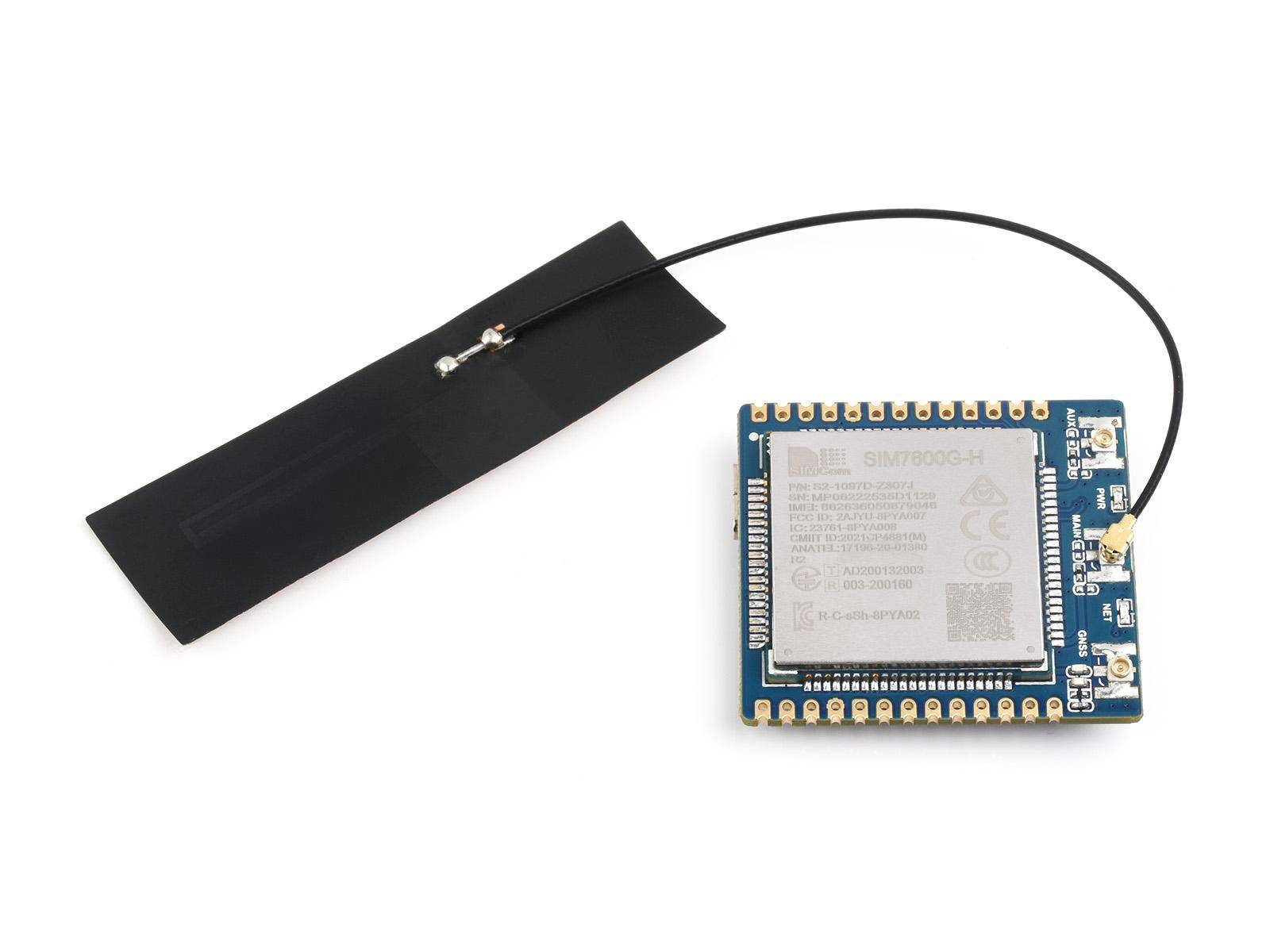

- 1× FPC Antenne
- 2× 13-PIN Stiftleiste (gerade)
- Produkt-Wiki mit Handbuch und Beispielen
