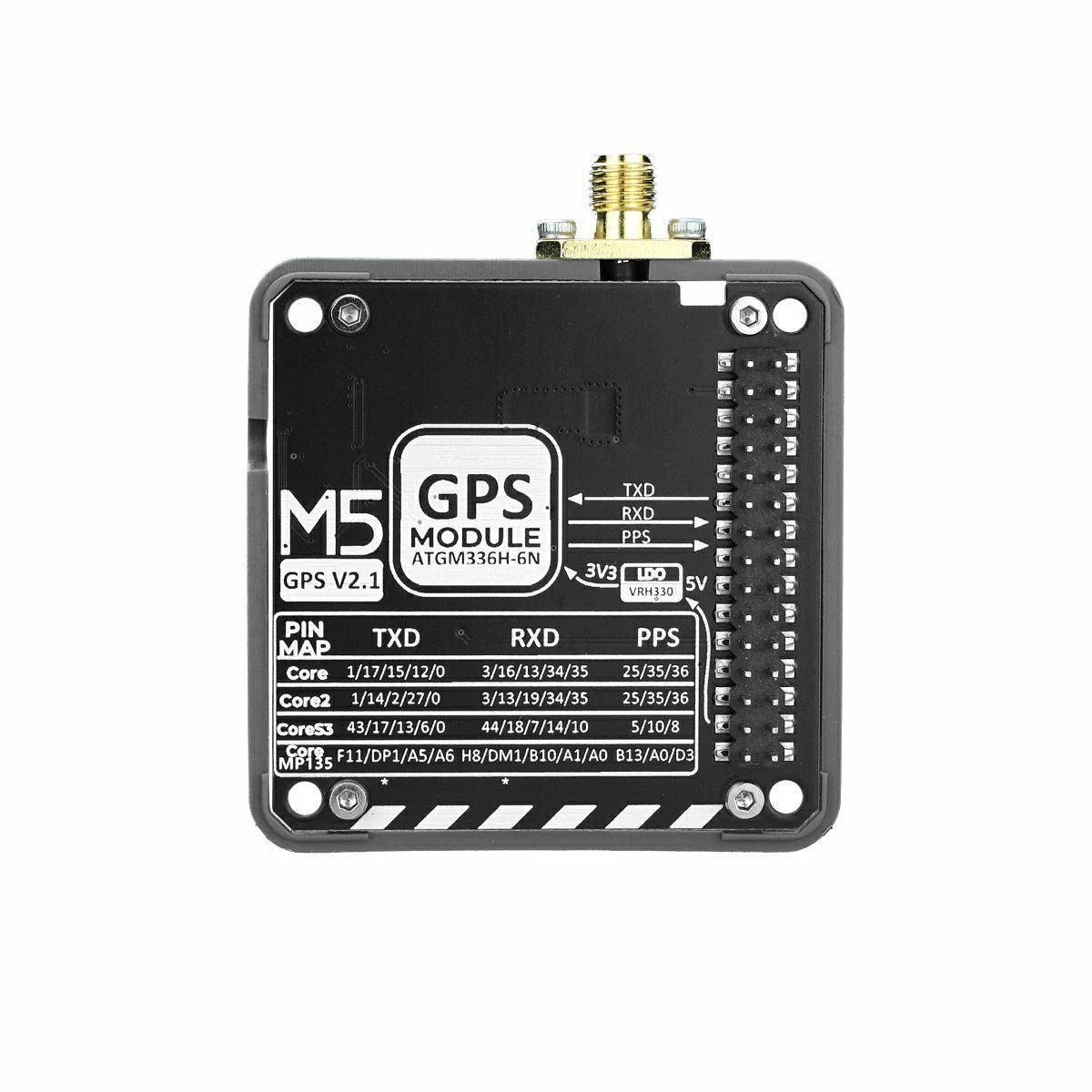

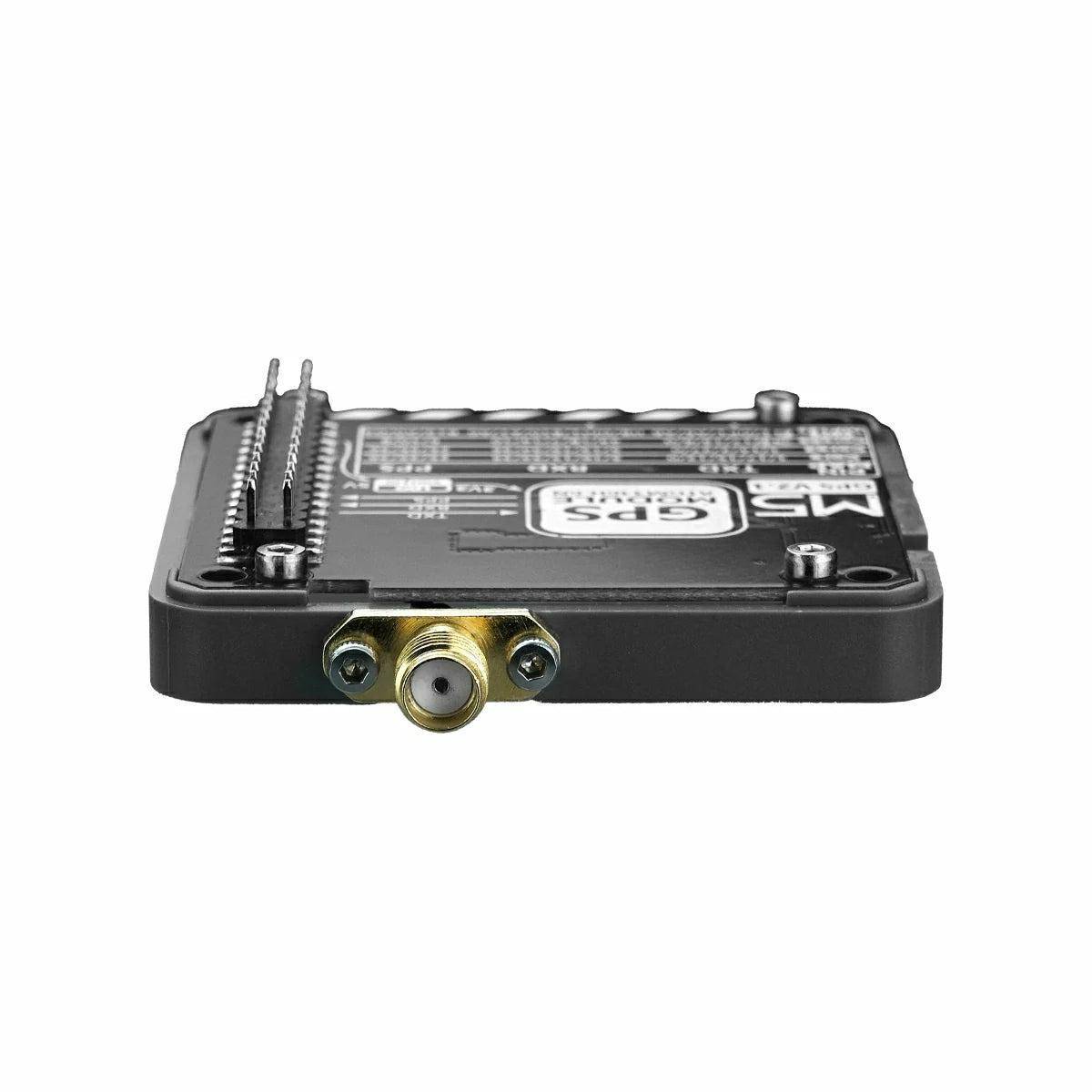

GPS Module v2.1 mit Antenne (ATGM336H)
Dieses GPS-Modul basiert auf dem Hochleistungs-GNSS-Chip AT6668 und ermöglicht die präzise Satellitenpositionierung über mehrere Satellitennavigationssysteme. Unterstützt werden unter anderem GPS, BD2, BD3, GLONASS, GALILEO und QZSS. Das Modul erlaubt eine multifrequente und mehrkanalige Signalverarbeitung und bietet sowohl die Möglichkeit der hochpräzisen kombinierten Mehrsystem-Positionierung als auch der unabhängigen Einzelsystem-Positionierung. Durch seine hohe Empfindlichkeit und Störsicherheit kann es auch in Bereichen mit schwachem Signal zuverlässige Positionsdaten bereitstellen.

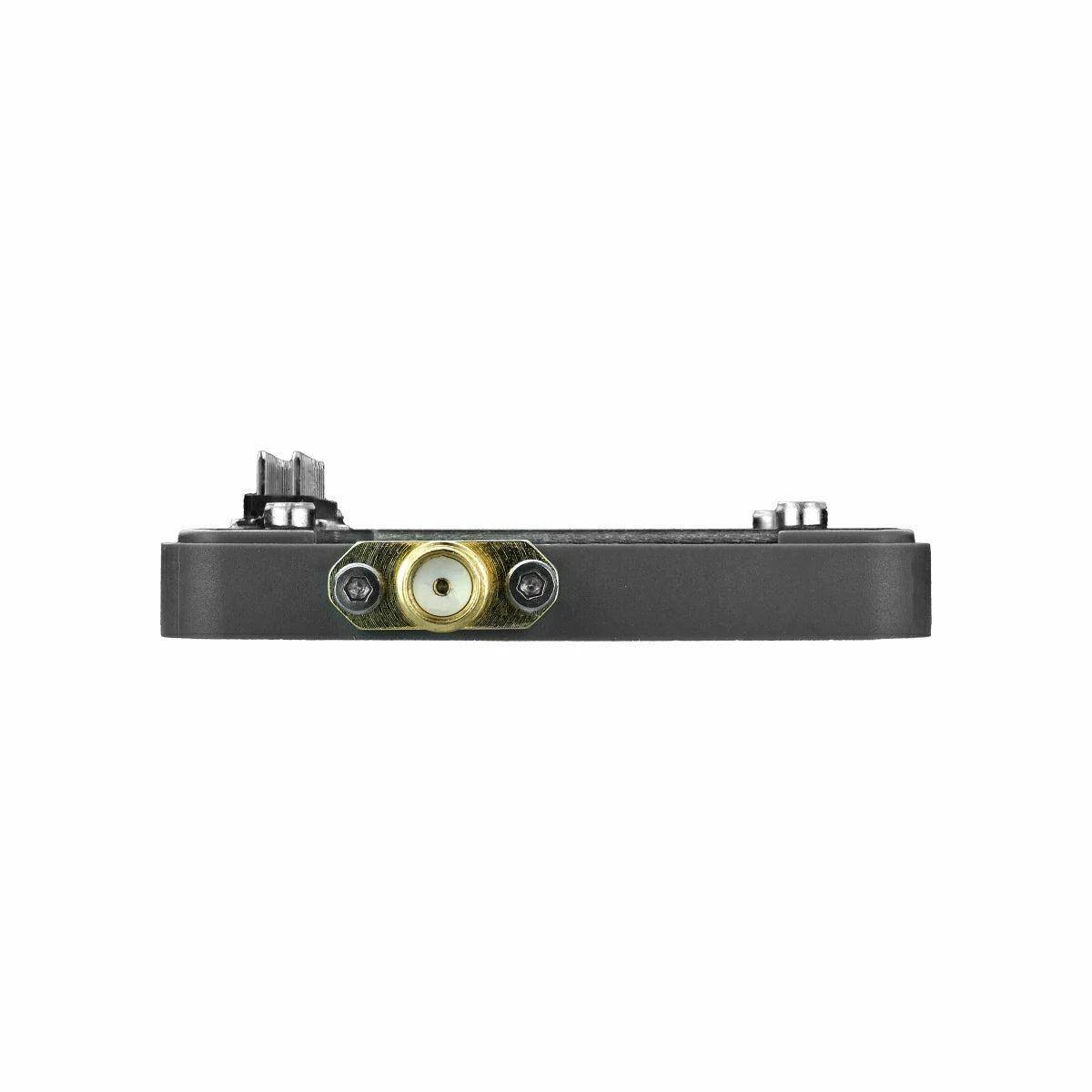

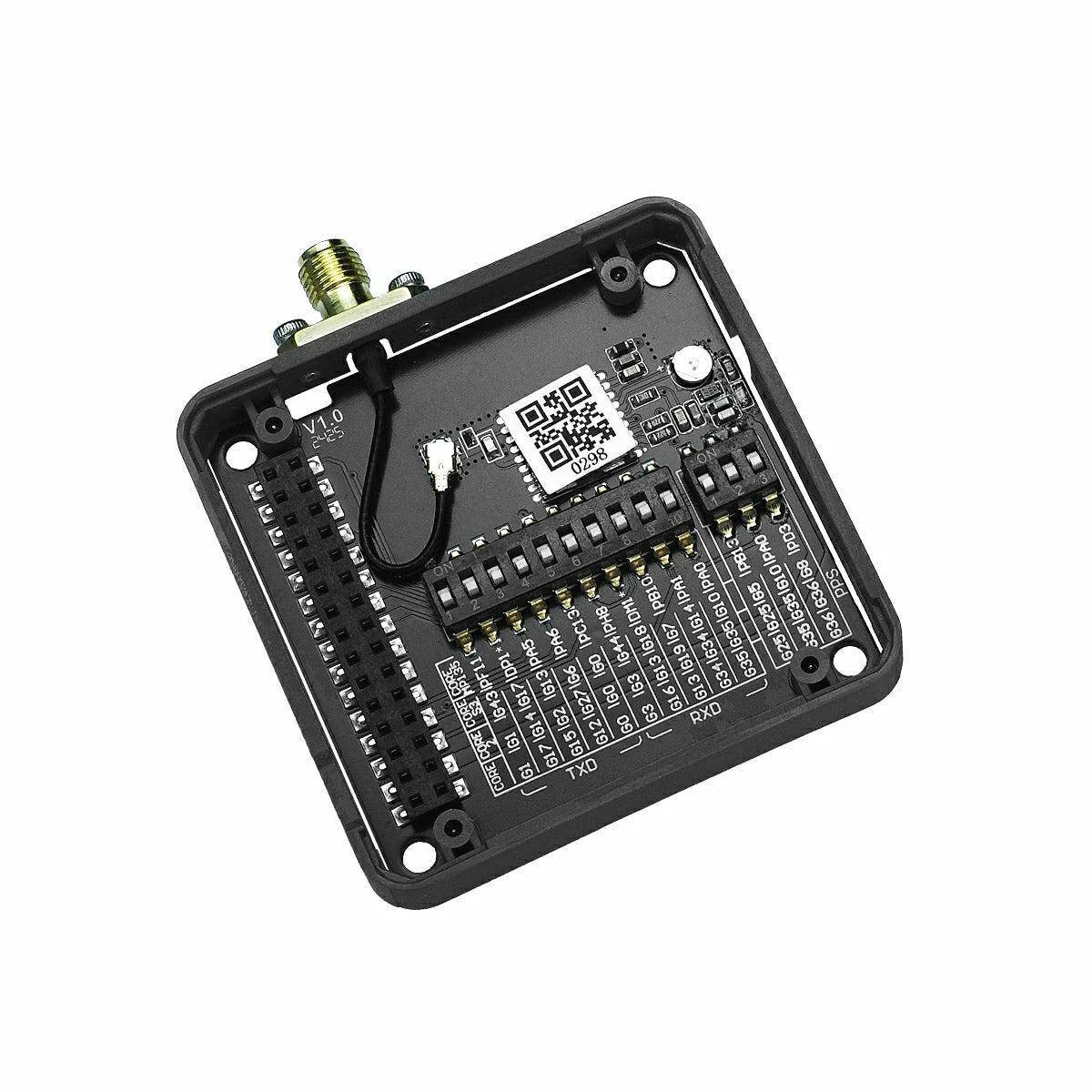

Standardmäßig ist eine externe SMA-Antenne enthalten. Ein DIP-Schalter ermöglicht die flexible Umschaltung von TX/RX-Kommunikationspins. Zusätzlich unterstützt das Modul die präzise Zeitsynchronisation über den PPS-Signalausgang. Die UART-Pin-Optionen wurden gegenüber der Vorgängerversion von vier auf fünf erweitert. Das Modul ist insbesondere für Anwendungen mit hohen Anforderungen an die Positionierungsgenauigkeit geeignet, darunter Fahrzeugnavigation, IoT-Ortungsgeräte, industrielle Automatisierung, Fernüberwachung, Smart-City-Lösungen und Geoinformationssysteme. Gegenüber der Vorgängerversion GPS-Modul v2.0 wurde die Schnittstellenkompatibilität weiter optimiert, insbesondere für den Einsatz mit CoreMP135-Systemen.
Das Modul ist die neuere Version des M003-V2.
Merkmale im Überblick
- Unterstützt GPS, QZSS, BD2, BD3, GALILEO, GLONASS
- Multifrequenz- und Multisystemempfang
- 50 Kanäle
- Hohe Positionierungsgenauigkeit <1,5 m (CEP50)
- Unterstützt präzise Zeitsynchronisation via PPS
- DIP-Schalter für flexible UART-Pinwahl (5 Optionen)
- Kompatibel mit CoreMP135
- Niedriger Stromverbrauch im Betrieb und Standby
- Inklusive externer aktiver GNSS-Antenne (1 m Kabellänge)
- UiFlow1
- UiFlow2
- Arduino IDE
- Chip: AT6668
- Unterstützte GNSS-Systeme: GPS/QZSS/BD2/BD3/GAL/GLO
- Frequenzbänder: BDS (B1I+B1C), GPS/QZSS/SBAS (L1), GALILEO (E1), GLONASS (R1)
- Kanäle: 50
- Positionierungsgenauigkeit: <1,5 m (CEP50)
- Update-Rate: bis zu 10 Hz
- Protokoll: NMEA0183 Version 4.1
- Empfindlichkeit:
- Tracking: -162 dBm
- Acquisition: -160 dBm
- Kaltstart: -148 dBm
- Warmstart: -156 dBm - Startzeit:
- Kaltstart: 23 s
- Warmstart: 1 s - Stromverbrauch:
- Standby: DC 5 V / 29,43 μA
- Betrieb: DC 5 V / 28,35 mA - Antenne: Frequenzbereich 1555 MHz 1580 MHz
- Abmessungen Modul: 54,0 × 63,6 × 13,1 mm
- DIP-Schalter mit fünf umschaltbaren UART-Pin-Gruppen
- Optimiert für CoreMP135
- 1 × GPS Module v2.1
- 1 × Externe aktive GPS/BD-Antenne (Kabellänge: 1 m)
