Beschreibung
ELECFREAKS Nezha Pro micro:bit Breakout Board

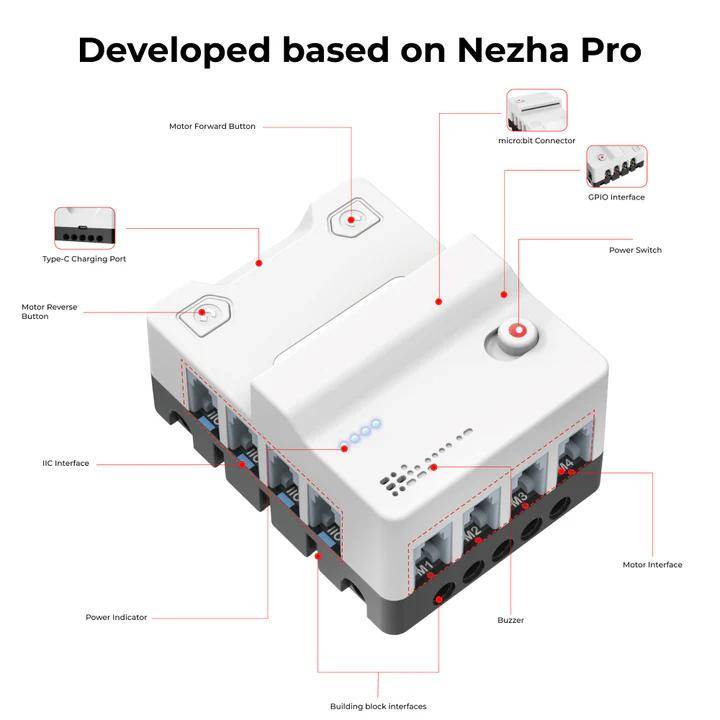

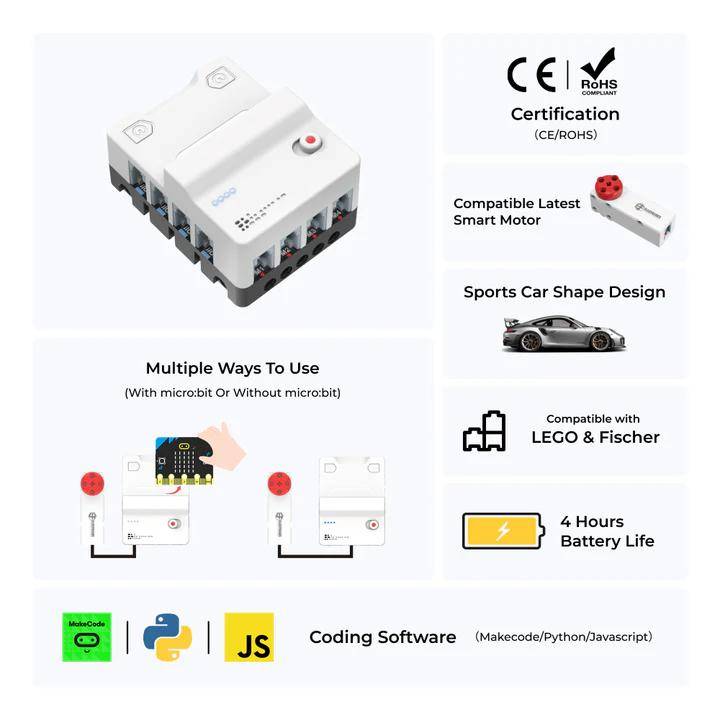

Das ELECFREAKS Nezha Pro micro:bit Breakout Board ist eine Erweiterungsplatine für das micro:bit-System und richtet sich an Bildungs- und Kreativanwendungen im Bereich der Programmierung. Es fördert das technische Verständnis und die praktischen Fähigkeiten im Umgang mit Sensorik, Motorik und Logikschaltungen. Die Platine integriert einen 4-Kanal-Motortreiber sowie acht Sensoranschlüsse, wobei alle Verbindungen über RJ11-Anschlüsse mit einem Schutz vor Falschverbindung erfolgen. Zwei integrierte Tasten ermöglichen die direkte Steuerung von Motoren, auch ohne angeschlossenes micro:bit-Modul.
Die Gehäusestruktur ist mit Steckverbindungen für Klemmbausteine wie Fischertechnik und kompatible Systeme ausgestattet. Dies erlaubt die Kombination von elektronischen Komponenten mit mechanischen Bauteilen und ermöglicht so modulare, individuell gestaltbare Konstruktionen.Das Board unterstützt Anwendungen wie den Bau von Raumfahrtmodellen (z. B. Space Station, Lander, Rocket Launcher) oder Fahrzeugprojekte (z. B. Exploration Vehicle, Returner, Landing Rover), die sich zur Projektarbeit in MINT-Bereichen eignen.

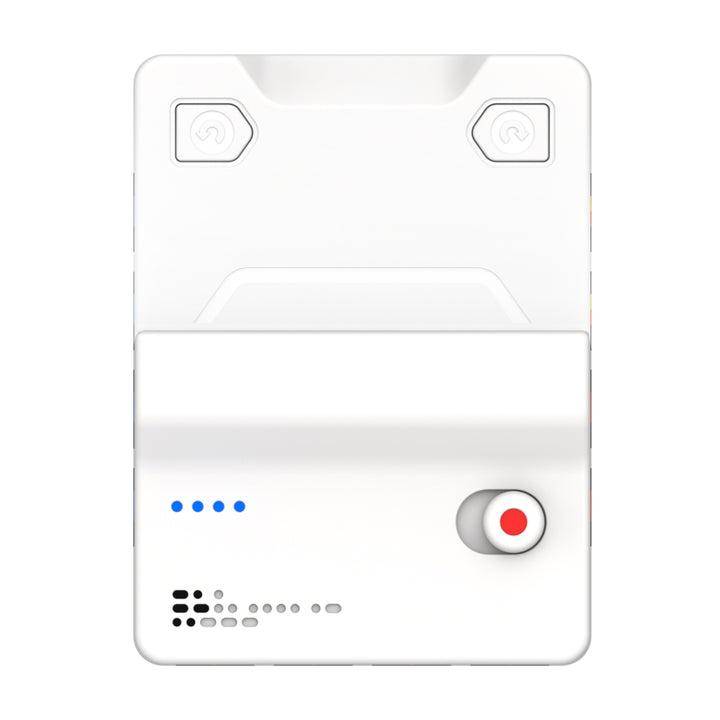

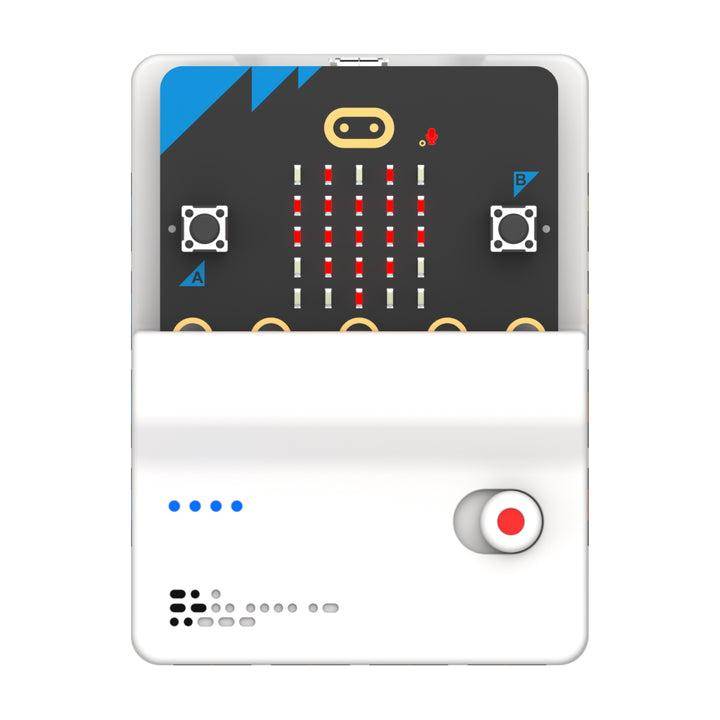

Die Platine enthält einen physikalischen Umschalter zur Steuerung und eine Batterieanzeige mit vier LEDs zur Statuskontrolle. Die Integration von farbcodierten Sensoranschlüssen vereinfacht die Zuordnung und Verbindung der Komponenten. Durch das Design ist das System auch ohne Steuerplatine in der Lage, einfache Motorfunktionen umzusetzen.
Das Produkt kann für die Durchführung von Bildungsprojekten, Robotikversuchen und kreativen Bauprojekten genutzt werden. Es ermöglicht das Zusammenspiel zwischen mechanischen Bauteilen und digitalen Steuerungen. Der Aufbau und die Bedienung wurden so gestaltet, dass eine einfache Handhabung und schnelle Lernfortschritte im Vordergrund stehen. Die Nutzung ohne angeschlossene Steuerplatine erleichtert erste Schritte im Bereich der Antriebstechnik. Mit den vorhandenen Sensor- und Motoranschlüssen ist ein vielseitiger Experimentierbetrieb realisierbar.
Merkmale im Überblick
- 4-Kanal-Motortreiber mit direkter Tastensteuerung
- 8 RJ11-Sensoranschlüsse mit farbcodierter Zuordnung
- Gehäuse mit Steckverbindungen für Klemmbausteine
- Verwendung ohne angeschlossene Steuerplatine möglich
- Batteriestatusanzeige über 4 LEDs
- Physischer Steuerungsschalter für einfache Bedienung
- GPIO-, IIC- und micro:bit-Schnittstellen
- micro:bit V1/V2
- Fischertechnik-Bauteile
- Klemmbaustein-kompatible Baukästen
- Abmessungen: L80 mm × B60 mm × H44 mm (ohne micro:bit)
- Gewicht: 142 g (ohne micro:bit)
- Ladespannung: 5 V
- Ladestrom: 3 A
- Ladezeit: 50 Minuten
- Batteriekapazität: 900 mAh / 6,66 Wh
- Maximale Betriebsspannung: 8,4 V
- Nennbetriebsspannung: 7,4 V
- Minimale Betriebsspannung: 6,4 V
- Ruhestrom: 0,01 A
- micro:bit Versorgungsspannung: 3,3 V
- Motorausgang Betriebsspannung: 6,48,4 V
- Nenn-Ausgangsstrom Motoranschluss: 1 A
- Maximaler Ausgangsstrom Motoranschluss: 2 A
- RJ11-Ausgangsspannung: 3,3 V
- RJ11 maximaler Ausgangsstrom: 1 A
- Maximale Betriebsdauer: 45 Minuten
- Anzahl Motoranschlüsse: 4
- Anzahl Sensoranschlüsse: 8
- Motorsteuerung auch ohne angeschlossene Steuerplatine möglich
- Alle Anschlüsse mit Schutz gegen Verpolung
- 1× ELECFREAKS Nezha Pro micro:bit Breakout Board (ohne micro:bit)
