Beschreibung
Dieses Kameramodul basiert auf einem Global-Shutter-Sensor, der Bewegungen bildgenau erfasst. Ein Global Shutter nimmt alle Pixel gleichzeitig auf. Dadurch entstehen bei schnellen Bewegungen keine Verzerrungen. Das Modul wird für industrielle Bildverarbeitung und die Erfassung schneller Bewegungsabläufe genutzt.
Das Modul dient zur Aufnahme schneller Bewegungsabläufe und zur Nutzung in maschineller Bilderfassung. Der Sensor arbeitet mit globalem Verschlussverfahren, wodurch Bildverzerrungen bei schnellen Objekten vermieden werden. Unterstützte Objektivhalterungen erweitern die Einsatzmöglichkeiten durch verschiedene industrielle Linsentypen. Die RAW10-Ausgabe liefert Sensorsignale ohne interne Verarbeitung. Dadurch können Bilddaten extern weiterverarbeitet werden.

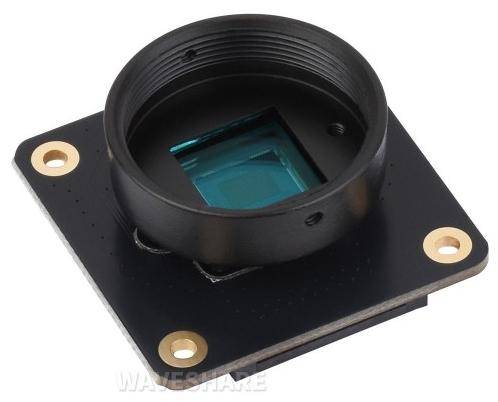

Das Modul ist eine Kamera mit Global-Shutter-Technik für gleichzeitige Pixelbelichtung, wodurch Bewegungen ohne Verzerrungen erfasst werden. Es nimmt Bilder mit 1,6 Megapixeln auf und ist für maschinelles Sehen geeignet. Die Montage erfolgt über C- oder CS-Objektivhalterungen und die Strom- und Signalanbindung über standardisierte Kameraanschlüsse für Raspberry Pi.
Merkmale im Überblick

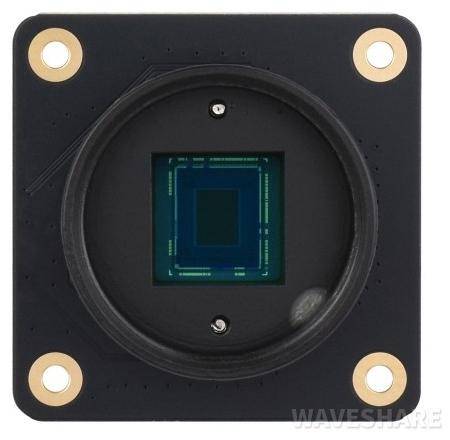

- IMX296 Global Shutter Sensor
- 1.6MP Auflösung
- C- und CS-Mount Unterstützung
- RAW10-Ausgabeformat
- Kompatibel mit Raspberry Pi
- Raspberry Pi 5*
- Raspberry Pi Zero 2 W*
- Raspberry Pi Serienboards
- Sensor: IMX296
- Auflösung: 1.6MP (1456 × 1088)
- CMOS-Diagonale: 6.3mm
- Pixelgröße: 3.45 × 3.45µm
- Ausgabeformat: RAW10
- Objektivhalterung: C-Mount / CS-Mount
- IR-Cut-Filter: integriert
- Funktionsweise: Global Shutter
- Referenzhinweis: Raspberry Pi und Objektive nicht enthalten
- 1x IMX296 Global Camera (A)
- 1x 15PIN to 22PIN CSI cable
- 1x 15PIN CSI cable
- 1x C-CS Adapter + Staubkappe
- Produktseite (Wiki)
