Beschreibung

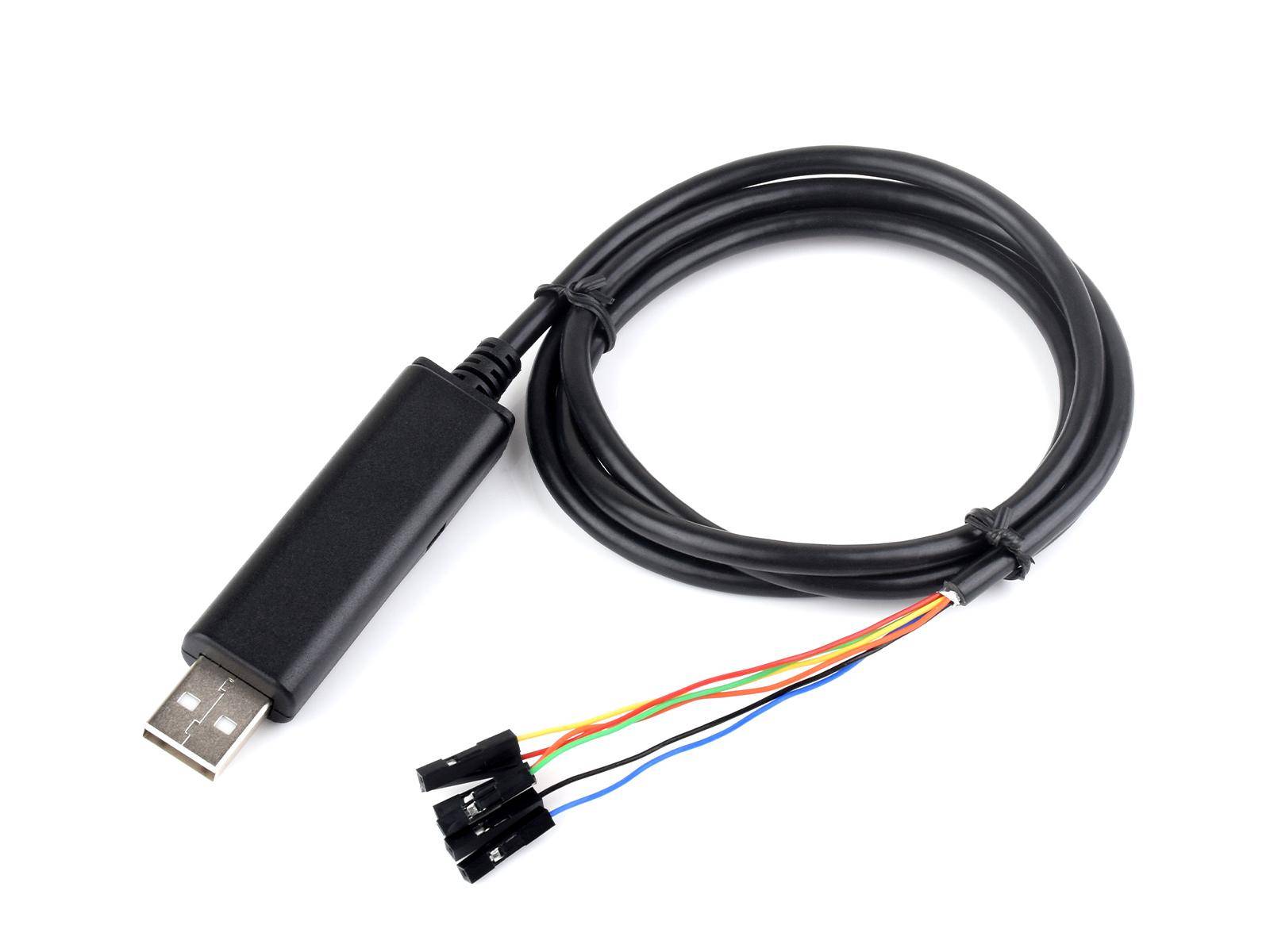

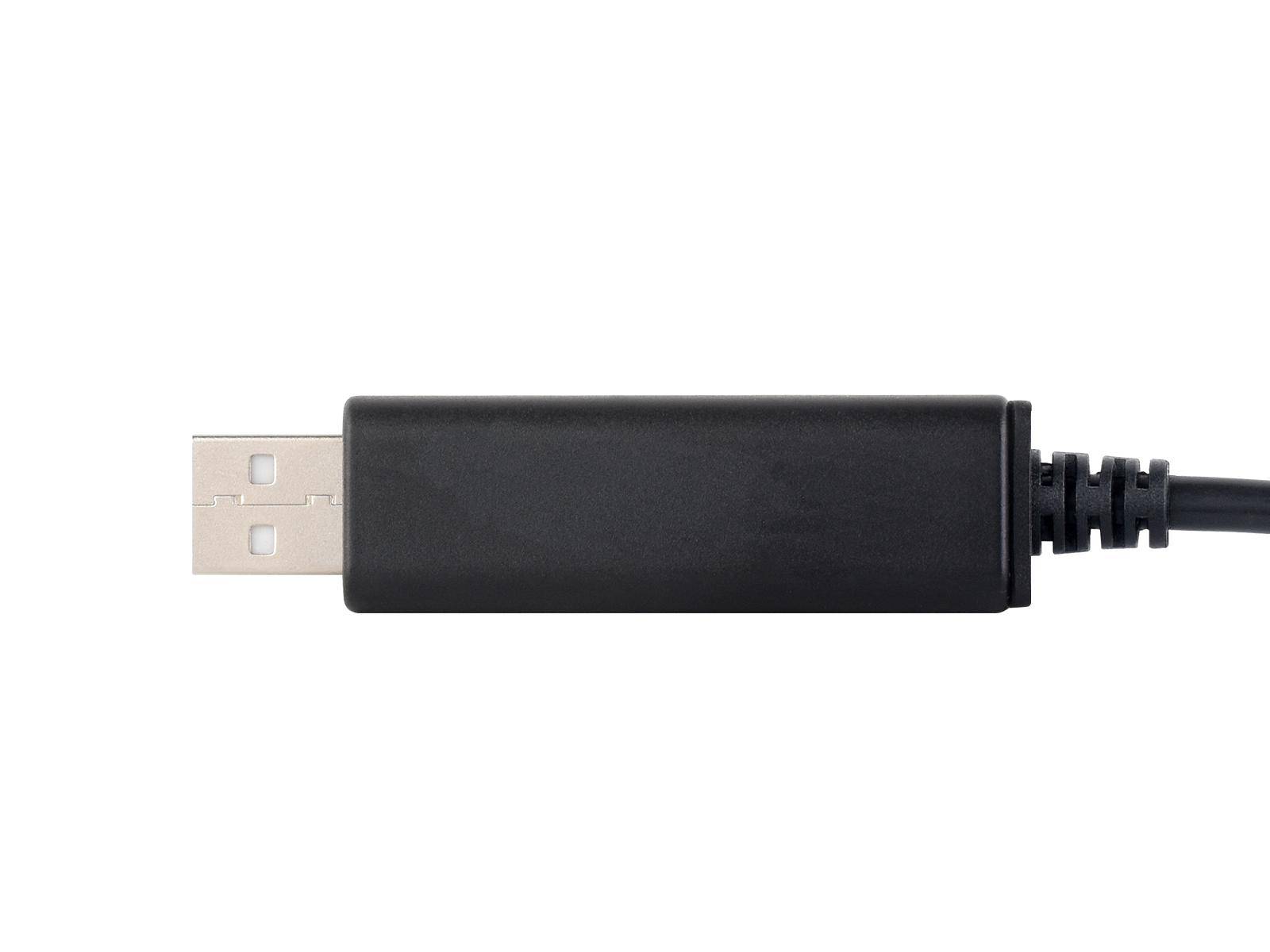

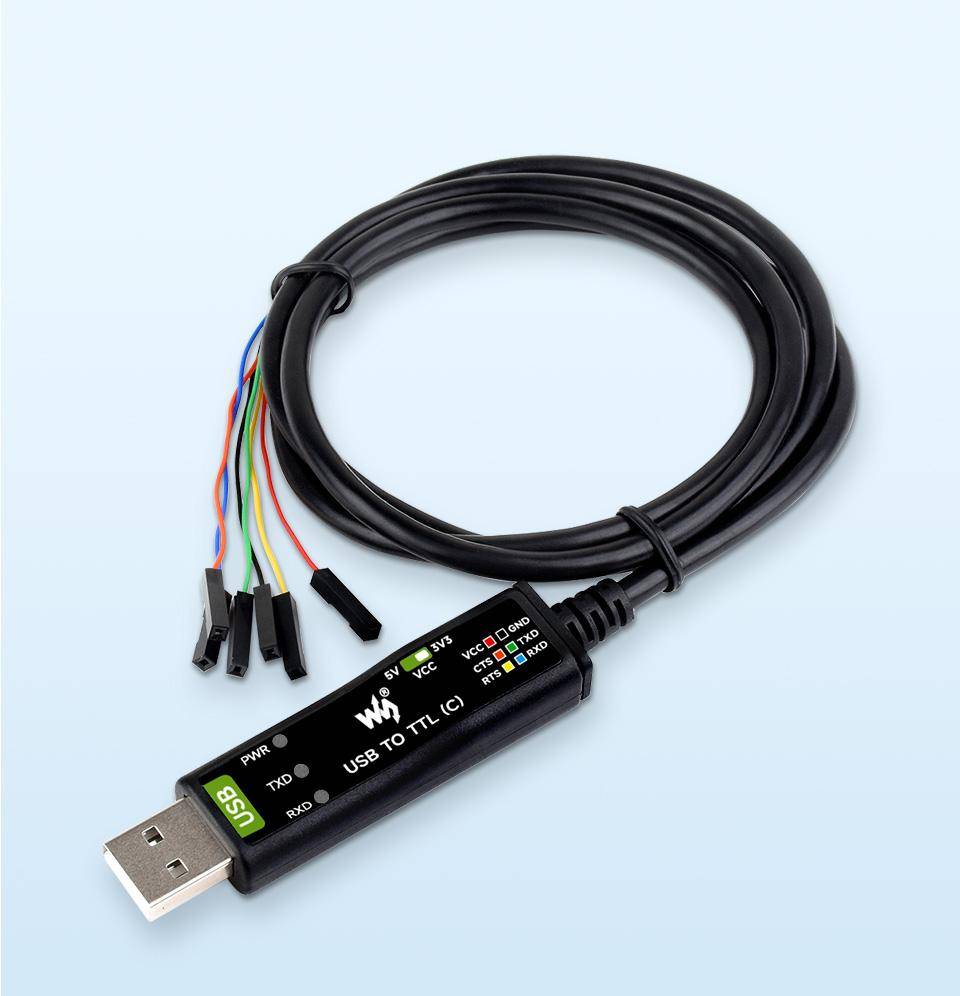

Waveshare Industrial USB TO TTL (C) Universelles 6-PIN Kabel RTS/CTS
Das Industrial USB TO TTL (C) 6pin Serial Cable ist ein serielles Kabel mit USB-Anschluss, das zur Kommunikation zwischen einem Computer und einem Gerät mit UART-Schnittstelle dient. Es basiert auf dem originalen FT232RNL-Chip des Herstellers FTDI und unterstützt eine stabile Datenübertragung bei Geschwindigkeiten von 300 bps bis zu 3 Mbps. Die Schnittstelle ist mit einer Vielzahl industrieller Geräte kompatibel und eignet sich für Debugging- und Programmieraufgaben. Das Kabel verfügt über Schutzfunktionen wie eine selbstheilende Sicherung, ESD- und IO-Schutzdioden sowie über eine Spannungspegelumschaltung zwischen 3,3V und 5V. Drei integrierte LEDs zeigen den Status der Stromversorgung und der Datenübertragung an.
Das Produkt eignet sich für serielle Debugging-Aufgaben in industriellen Umgebungen. Es bietet durch den Originalchip eine hohe Kompatibilität und Zuverlässigkeit mit verschiedenen Betriebssystemen wie Windows, Linux, MacOS und Android. Die LED-Indikatoren erleichtern die Überwachung des Übertragungsstatus während des Betriebs. Die Verwendung des FT232RNL-Chips sorgt für einen stabilen Datenaustausch mit unterstützten Geräten.

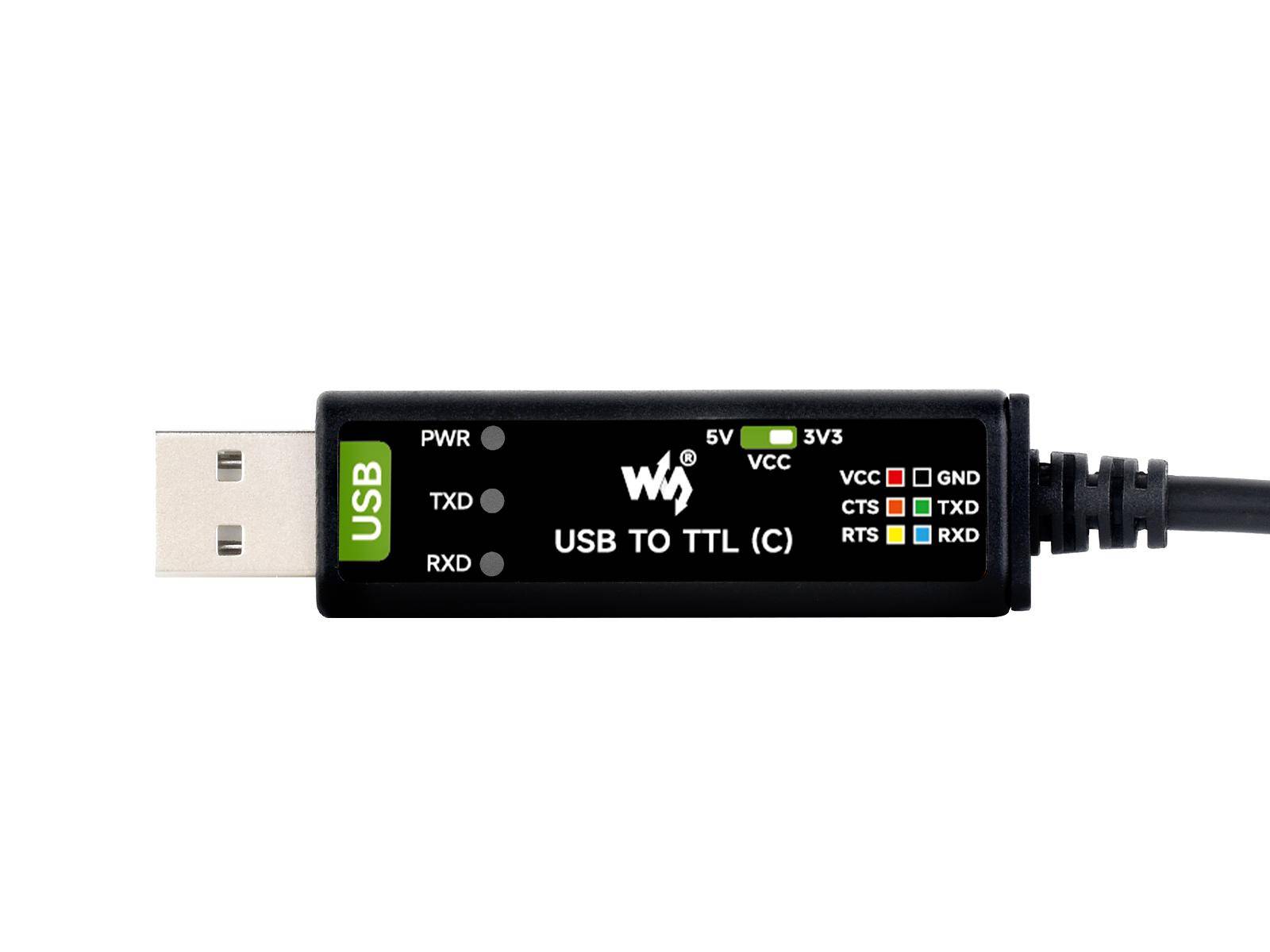

Das Kabel kann zur Verbindung zwischen einem PC und einem Mikrocontroller verwendet werden. Es bietet UART-Schnittstellen über eine 6-polige Buchsenleiste und ist mit Hardware-Flow-Control ausgestattet, was eine zuverlässige Kommunikation bei höheren Datenraten unterstützt. Die Spannungsversorgung kann per Schalter zwischen 3,3V und 5V gewählt werden. Ein PVC-ummanteltes Kabel mit einer Länge von 1 Meter gewährleistet Flexibilität bei der Anwendung. Die drei LEDs zeigen den Betriebsstatus (PWR), ausgehende Daten vom USB-Port (TXD) sowie eingehende Daten vom UART-Gerät (RXD) an.
Dieses Produkt wird verwendet, um serielle Kommunikationsschnittstellen zwischen Computern und elektronischen Geräten wie Mikrocontrollern oder Industrieanlagen zu realisieren. Es ist besonders nützlich beim Testen und Debuggen von Hardware. Die Hauptfunktionen sind die Umsetzung von USB-Signalen auf UART-Signale und die Stromversorgung der angeschlossenen Komponenten mit wählbarer Ausgangsspannung. Typische Anwendungen sind Software-Entwicklung, Firmware-Uploads und serielle Kommunikation bei Embedded-Projekten. Durch die integrierten Schutzschaltungen wird ein zuverlässiger Betrieb gewährleistet.
Merkmale im Überblick
- Original FT232RNL-Chip für stabile Datenübertragung
- Unterstützt Datenraten von 300 bps bis 3 Mbps
- Umschaltbarer Spannungspegel: 3,3V oder 5V
- Selbstheilende Sicherung und ESD-/IO-Schutz
- LED-Anzeigen für Stromversorgung, TX und RX
- Geeignet für industrielle Debugging-Anwendungen
- 1 Meter langes PVC-ummanteltes Kabel
- Windows 7/8/8.1/10/11
- MacOS
- Linux
- Android
- Produktkategorie: Industrielles USB zu TTL serielles Kabel
- Chip: FTDI FT232RNL
- Host-Port: USB-A
- Geräte-Port: UART mit 6-poliger Buchsenleiste
- Datenrate: 300 bps bis 3 Mbps
- Kabelmaterial: PVC-Ummantelung
- Kabellänge: 1 m
- Spannungspegel: 3,3V / 5V (umschaltbar)
- Indikatoren: PWR, TXD, RXD LEDs
- Schutzfunktionen: Selbstheilende Sicherung, ESD-Schutz, IO-Schutzdioden
- Signalrichtungen: TXD (PC → Gerät), RXD (Gerät → PC), RTS/CTS für Hardware-Flow-Control
- 1x USB TO TTL (C) Kabel
- Hersteller-Wiki mit weiteren Informationen
