Beschreibung

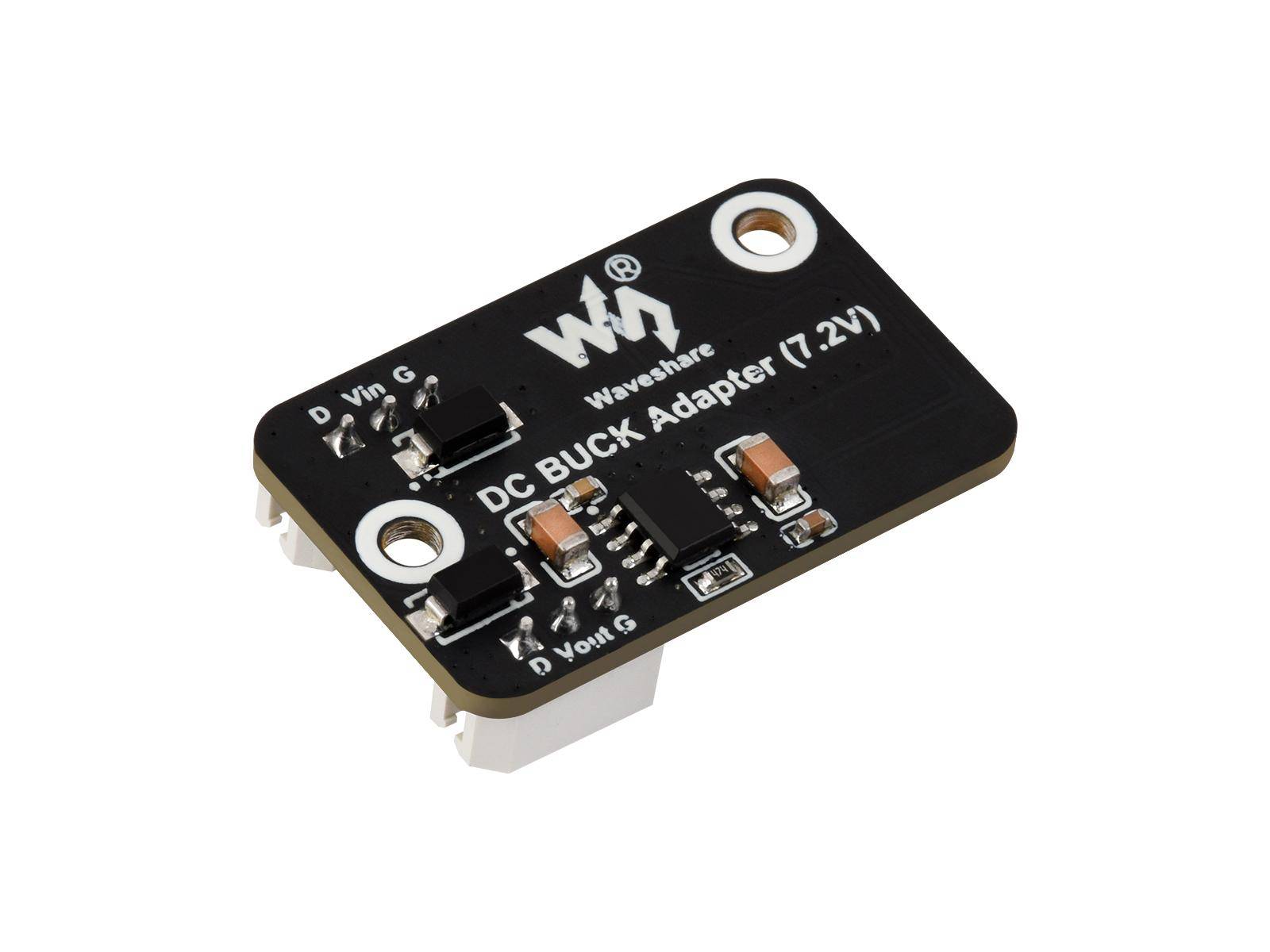

Serial Bus Servo DC Buck Adapter, 7,2 V
Der Serial Bus Servo DC Buck Adapter ist ein kompakter Spannungswandler, der speziell für den Einsatz mit Serial-Bus-Servos wie dem SC15 Servo und SC09 Servo entwickelt wurde. Das Modul reduziert Eingangsspannungen im Bereich von 9 V bis 36 V auf eine stabile Ausgangsspannung von 7,2 V. Damit eignet sich der Adapter zur effizienten Energieversorgung von Servos in Robotik- oder Embedded-Projekten mit variabler Versorgungsspannung.
Das DC-DC-Abwärtswandlermodul verfügt über einen 5264-3P-Stecker für den Eingang sowie einen 5264-3P-Ausgangsanschluss zur Weiterleitung der regulierten Spannung an die Servos. Die maximale Stromabgabe beträgt bis zu 3 A (Spitzenstrom). Dank seiner Miniaturbauweise (21,5 × 34 mm) lässt sich der Adapter auch bei beengten Platzverhältnissen problemlos integrieren. Ein Anschluss in Reihe mit der Servoansteuerung ist ausreichend für den Betrieb. Zwei Montagebohrungen erleichtern die Befestigung im System. Das Modul ist mit einem effizienten DC-DC-Regelkreis sowie Schutzbauteilen bestückt und für den sofortigen Einsatz vorkonfektioniert.
Merkmale im Überblick
- DC-DC-Abwärtswandler mit fester Ausgangsspannung von 7,2 V
- Entwickelt für Serial-Bus-Servos wie SC15 und SC09
- Peak-Ausgangsstrom bis zu 3 A
- Mini-Format: 21,5 × 34 mm

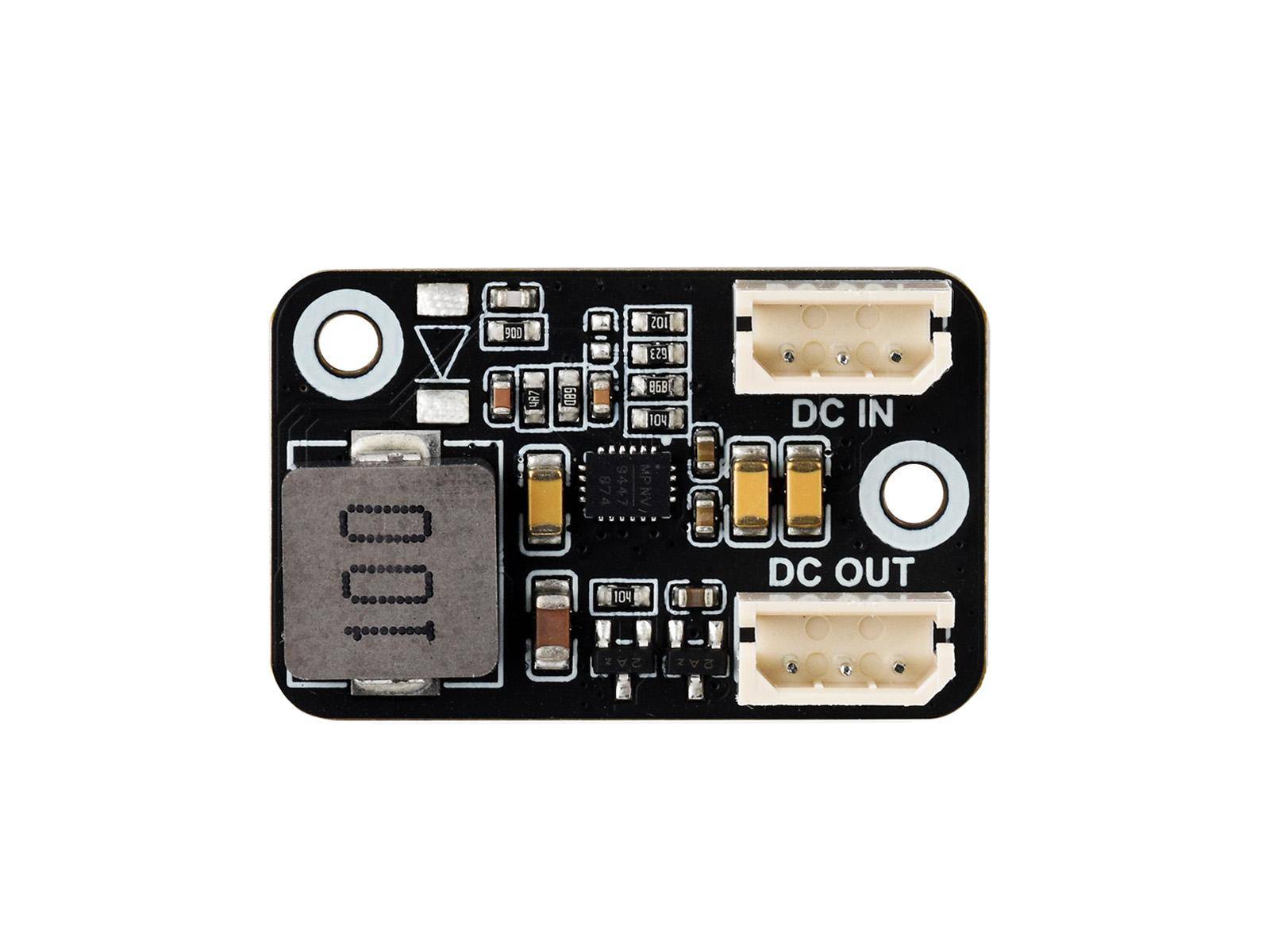

- Vorkonfektioniert mit 5264-3P Ein- und Ausgangsanschlüssen
- Einfache Integration durch Reihenschaltung im Servokreis
- Geeignet für Serial-Bus-Servos (z. B. SC15, SC09)
- Kompatibel mit Treiberboards wie dem General Driver for Robots
- Eingangsspannung: DC 9 V 36 V
- Ausgangsspannung: DC 7,2 V (fest)
- Max. Stromabgabe (Peak): 3 A
- Schnittstellen: 5264-3P Header (Ein- und Ausgang)
- Regelkreis: DC-DC Buck Converter
- Abmessungen: 21,5 mm × 34,0 mm
- Montagebohrungen: Ø 2,7 mm
- Miniaturformat für platzsparende Anwendungen
- Geeignet für flexible Spannungsversorgung in Robotik-Projekten
- Modul wird in Reihe zur Stromversorgung von Servos geschaltet
- 1x DC Buck Adapter (7.2 V)
- 1x 30 cm Servokabel
- Produktseite und Dokumentation
