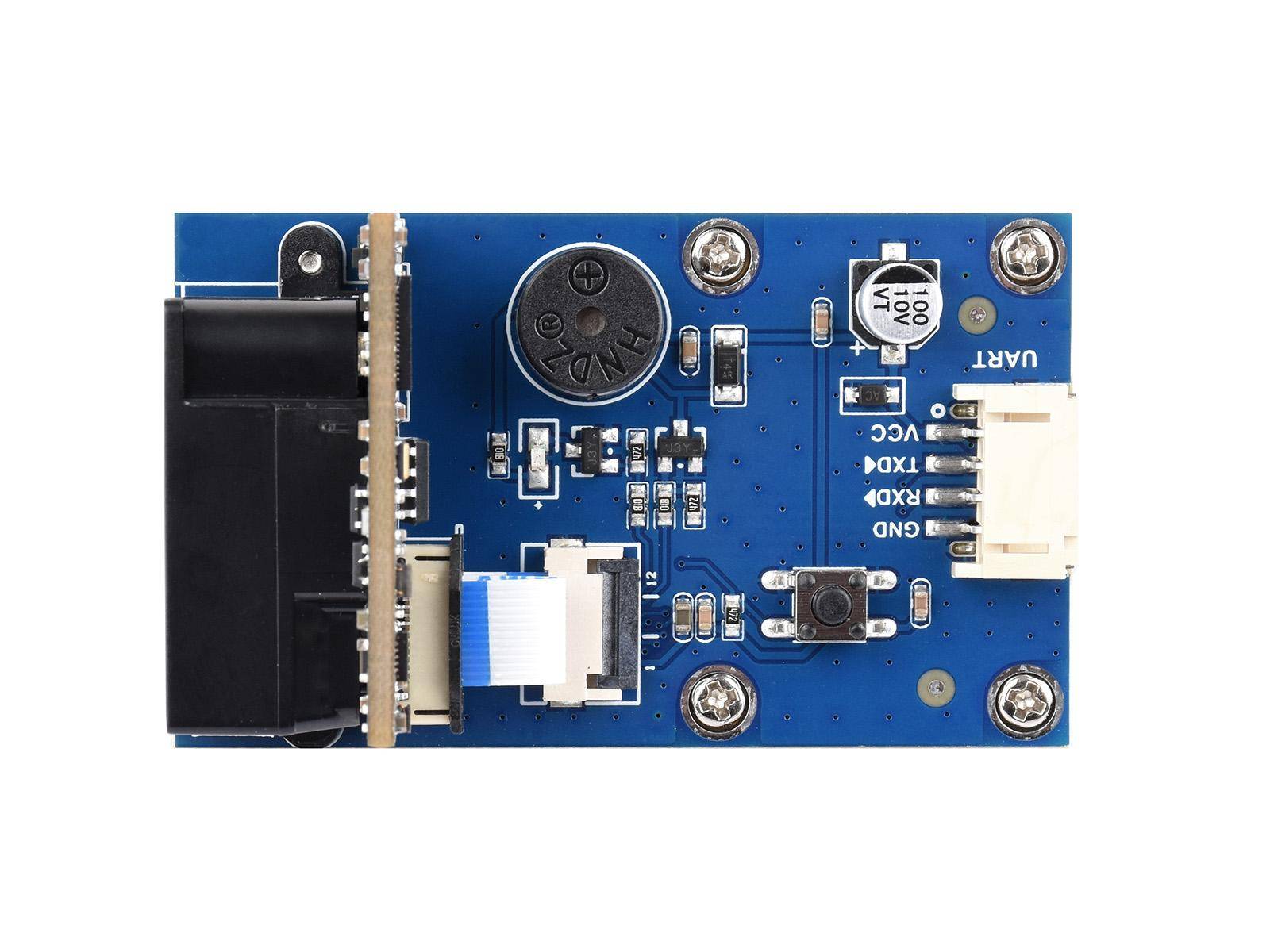

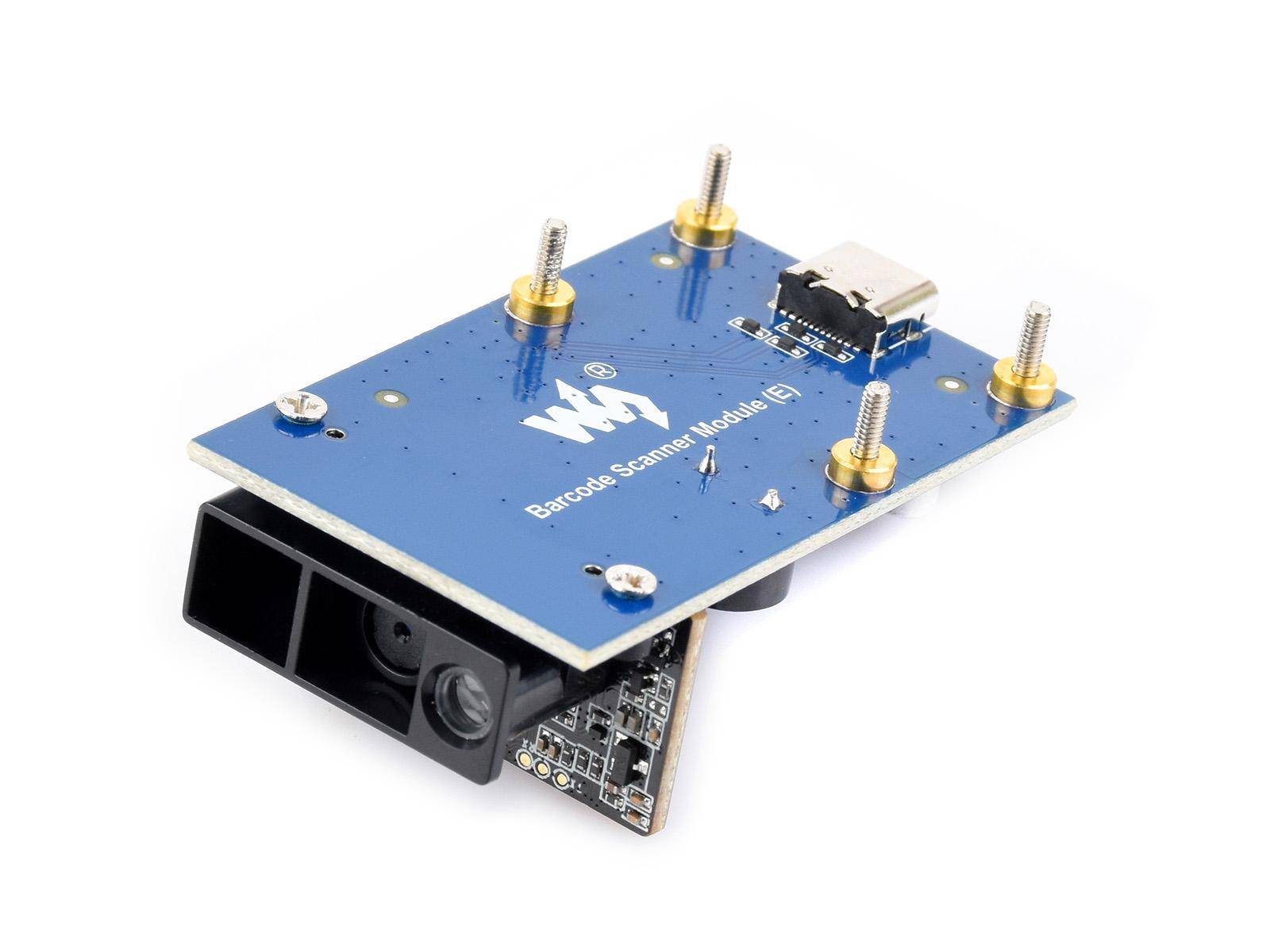

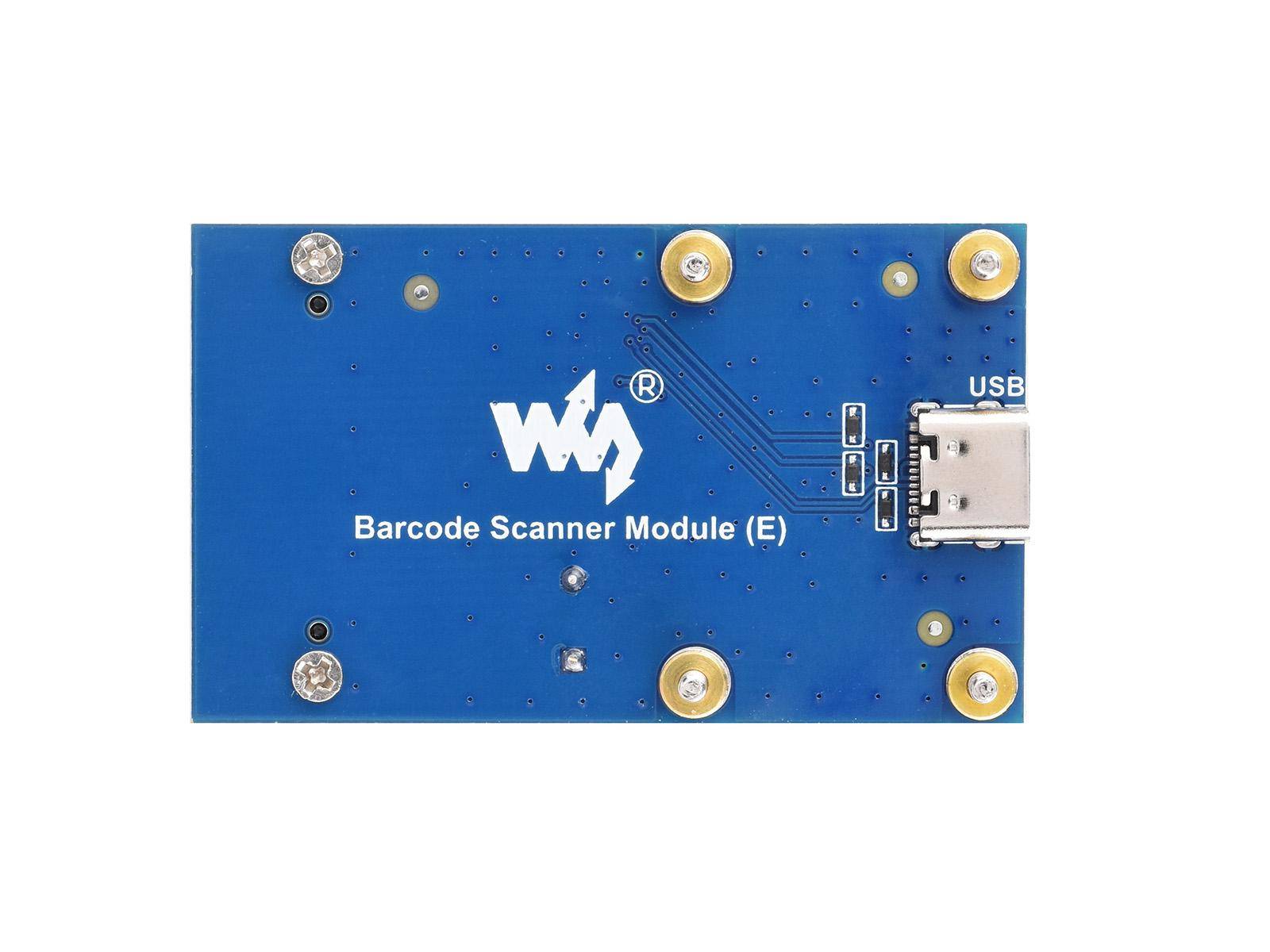

Waveshare 2D Codes Scanner Module E, Barcode und DPM Code Erkennung, USB UART, 1080x1280, 5V
Das Waveshare 2D Codes Scanner Module (E) ist ein kompaktes Barcode- und 2D-Code-Scanner-Modul zur präzisen Erkennung verschiedener Barcode-Formate, einschließlich 1D-, 2D- und DPM-Codes. Es nutzt einen intelligenten Bildverarbeitungsalgorithmus, um Codes auf Papier, Metall oder Leiterplatten schnell und zuverlässig zu dekodieren.
Das Modul unterstützt zahlreiche Codeformate, darunter DotCode und DataMatrix (DM), und ermöglicht eine genaue, kontraststarke sowie schnelle Erfassung selbst kleinster Markierungen.Es verfügt über USB- und UART-Schnittstellen, wodurch es direkt an einen Computer angeschlossen oder in eingebettete Systeme integriert werden kann. Der Scanner eignet sich für industrielle Anwendungen, Logistik, Fertigung und Qualitätskontrolle, bei denen Metallgravuren, PCB-Markierungen oder andere direkt markierte Codes (Direct Part Marking, DPM) gelesen werden müssen.
Dieses Modul kann verschiedene Arten von Barcodes und QR-Codes lesen, egal ob sie auf Papier gedruckt oder direkt auf Metall oder Leiterplatten gelasert sind. Es kann über USB oder UART mit Computern oder Geräten verbunden werden und arbeitet automatisch, manuell oder im Dauerscan-Betrieb.
Merkmale im Überblick
- Erkennung von 1D-, 2D- und DPM-Codes auf Papier, Metall und Leiterplatten
- Unterstützt Formate wie DotCode und DataMatrix (DM)
- Drei Scanmodi: manuell, automatisch, kontinuierlich
- Hohe Scanrate und Genauigkeit durch Bildverarbeitungsalgorithmus
- USB- und UART-Schnittstellen für flexible Integration
- Unterstützt USB-Keyboard-, USB-Virtual-Port- und TTL-Seriell-Modus
- Lichtquelle: Weißlicht zur Ausleuchtung und grünes Licht zur Zielerfassung
- Kompatibel mit Barcodes auf Metalloberflächen, Leiterplatten und Papier
- Einsetzbar in eingebetteten Systemen, Industrie- und Fertigungsumgebungen
- Modell: Barcode Scanner Module (E)
- Auflösung: 1080 × 1280 Pixel
- Scanwinkel: Pitch ±55°, Skew ±70°, Roll 360°
- Scanmodi: Sensing, Continuous, Manual (Standard)
- Kommunikationsschnittstellen: USB Keyboard (Standard), USB Virtual Port, UART Port
- Lichtquelle: Weißlicht (Beleuchtung) + Grünlicht (Zielerfassung)
- Betriebsspannung: 5V
- Betriebsstrom: 270mA
- Standby-Strom: 140mA
- Betriebstemperatur: -30°C bis +60°C
- Lagertemperatur: -40°C bis +70°C
- Unterstützt USB-Keyboard-, Virtual-Port- und TTL-Serial-Kommunikation
- Hohe Dekodiergeschwindigkeit bei industriellen Anwendungen
- Geeignet für DPM- und Lasergravur-Barcodes auf Metall und Leiterplatten
- Barcode Scanner Module (E)
- PH2.0 4PIN Kabel
- Technische Dokumentation und Produktseite
