Beschreibung

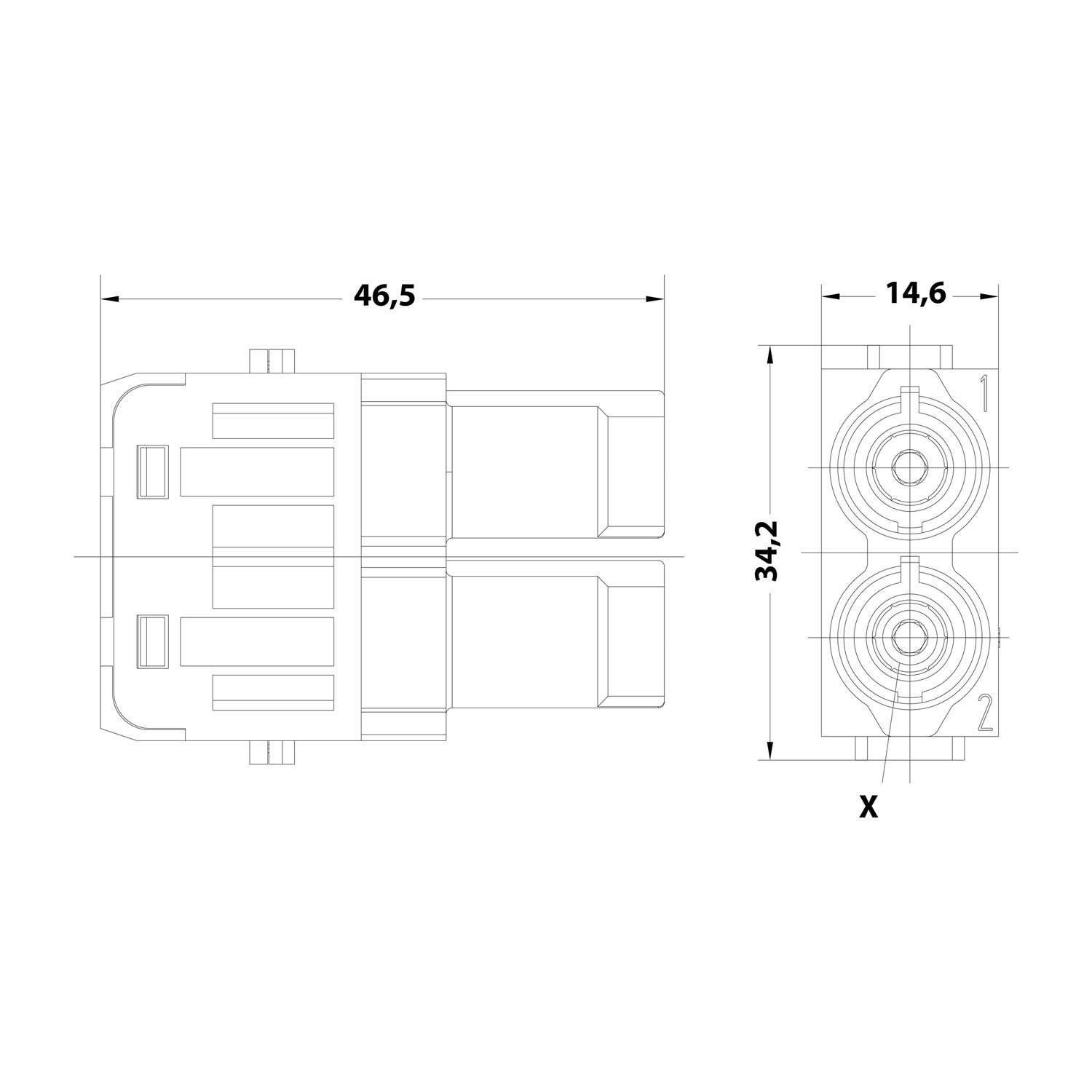

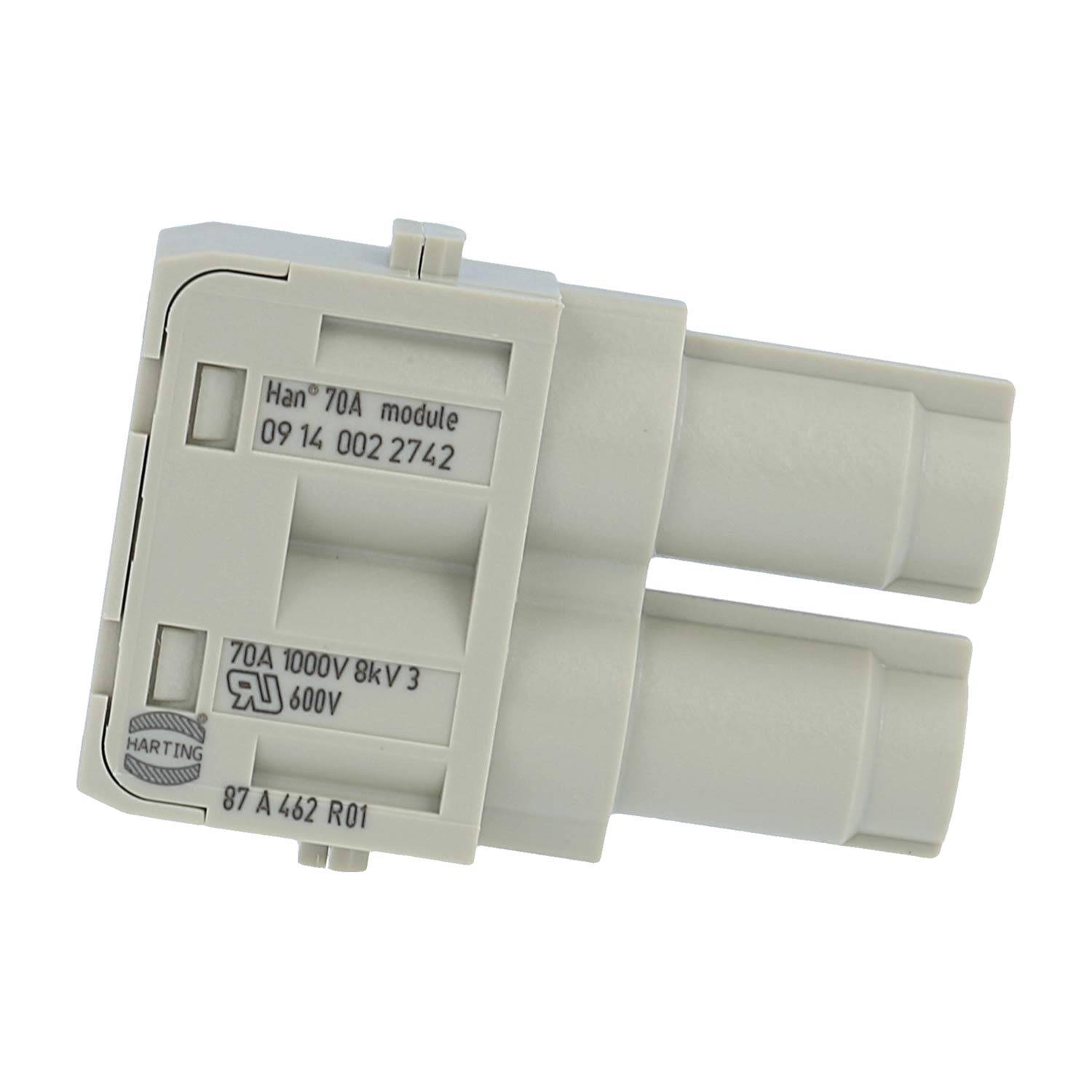

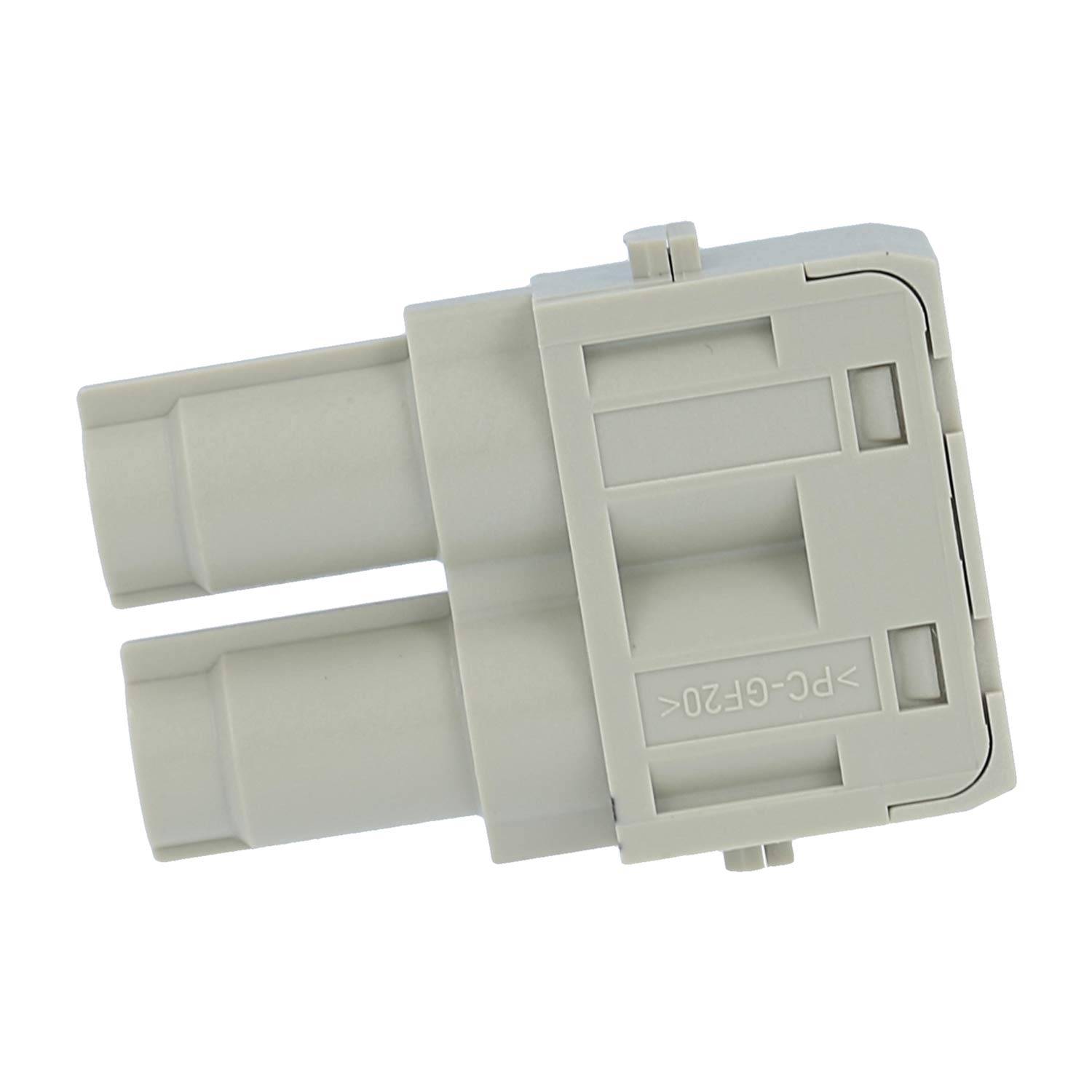

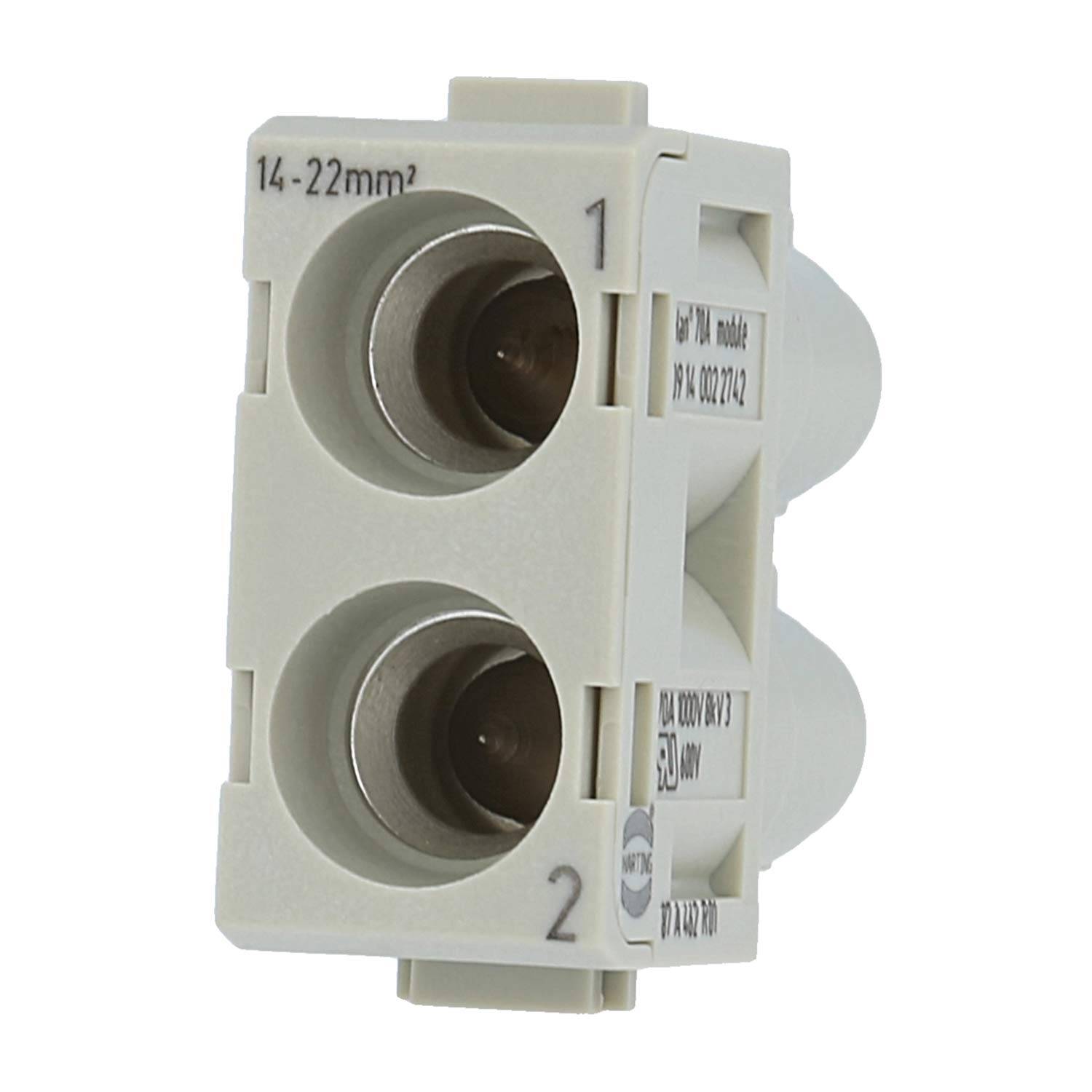

09140022742 HARTING Han 70 Ampere Modul Buchseneinsatz (F) Axialschraubanschluss, 2-polig 1000V, 70A: Typ: 70 Ampere Axial-Schraubmodul Bauart: Buchseneinsatz (F) Polzahl: 2-polig Beschriftung: 1 - 2 Anschlusstechnik: Axialschraubanschluss Bemessungsspannung: Spannung: 1000V nach UL: 600V Bemessungsstrom: Strom: 70A Bemessungsstoßspannung: 8kV Verschmutzungsgrad: 3 Durchgangswiderstand: <=0,5Ohm Isolationswiderstand: >=10Ohm Querschnitt: mm²: 14mm² - 22mm² AWG: AWG6 - AWG4 Abisolierlänge: Länge: 12,5mm - 13,5mm Maße: Länge: 46,5mm Breite: 34,2mm Höhe: 14,6mm Schlüsselweite: SW2,5 Anzugsdrehmoment: Drehmoment bis Querschnitt: 4,0Nm Drehmoment 2 bis Querschnitt: 4,0Nm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: Modularhalterung Werkstoff: Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Konfektionierung ohne teure Spezialwerkzeuge. - Berührungssichere Kontaktbuchsen. - Polarisation des Moduls. - Bei Einbau in den Modular-Halterahmen mit 2 Modulplätze wird empfohlen das 6B Kupplungs- oder Tüllengehäuse mit hoher Bauform zu verwenden. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 2 polig
