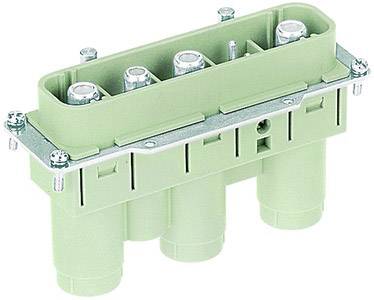

Harting Stifteinsatz Inhalt: 1St.
lieferbar ab 25.11.2020
Lieferzeit
(sobald verfügbar)
:
4-5 Wochen
Alle Preise
inkl. MwSt.
Alles auf einen Klick
Produktdaten
BeschreibungKeine Beschreibung vorhanden.
StichwörterHarting, 09380052601, Laststeckverbinder, Multicorsteckverbinder, Stecker für Maschinenbau, Maschinenbausteckverbinder
Downloads
Art.-Nr.:
R603901
Hersteller-Nr.:
09380052601
EAN:
2050006166567
Nettogewicht: 338.6 g
Baugröße: 24 B
Bemessungsstrom: 200 A
Kontaktanzahl: 3
Leiterquerschnitt: 35 mm² - 70 mm²
Geschlecht: Stift
Steckzyklen: ≥ 500
Anzugsdrehmoment: 0.5 Nm Steuerungskontakte, 10 Nm - 70 mm², 8 Nm - 35 mm², 6 Nm PE-Kontakt, 9 Nm - 50 mm²
Bemessungsspannung Leiter-Erde: 1150 V
Bemessungsspannung Leiter-Leiter: 2000 V
Bemessungsstoßspannung: 8 kV
Bemessungsstoßspannung Steuerung: 6 kV
Kontaktoberfläche: versilbert
Durchgangswiderstand: ≤ 0.2 mΩ
Abisolierlänge: 7 mm Steuerungskontakte, 22 mm, 14 mm PE-Kontakt
Verschmutzungsgrad: 3
zusätzliche Kontakte: + 2 zusätzliche Steuerungskontakte
Bemessungsstrom Steuerung: 16 A
Bemessungsspannung Steuerung: 400 V
Baugröße: 24 B
Bemessungsstrom: 200 A
Kontaktanzahl: 3
Leiterquerschnitt: 35 mm² - 70 mm²
Geschlecht: Stift
Steckzyklen: ≥ 500
Anzugsdrehmoment: 0.5 Nm Steuerungskontakte, 10 Nm - 70 mm², 8 Nm - 35 mm², 6 Nm PE-Kontakt, 9 Nm - 50 mm²
Bemessungsspannung Leiter-Erde: 1150 V
Bemessungsspannung Leiter-Leiter: 2000 V
Bemessungsstoßspannung: 8 kV
Bemessungsstoßspannung Steuerung: 6 kV
Kontaktoberfläche: versilbert
Durchgangswiderstand: ≤ 0.2 mΩ
Abisolierlänge: 7 mm Steuerungskontakte, 22 mm, 14 mm PE-Kontakt
Verschmutzungsgrad: 3
zusätzliche Kontakte: + 2 zusätzliche Steuerungskontakte
Bemessungsstrom Steuerung: 16 A
Bemessungsspannung Steuerung: 400 V
Gesamtpolzahl:
+ PE
Kategorie:
Stifteinsatz
Herstellerfarbe:
Kieselgrau (RAL 7032)
Typ:
09380052601
Material:
Polycarbonat + Kupferlegierung
Inhalt:
1 St.
Max. Temperatur:
+125 °C
Voreilender Kontakt (PE):
Ja
Produkt-Art:
Stifteinsatz
Temperaturbereich:
+125 °C (max)
Herst.-Teilenr.:
09380052601
Anschluss:
Axialschraubanschluss + Schrauben
Farbe:
grau
