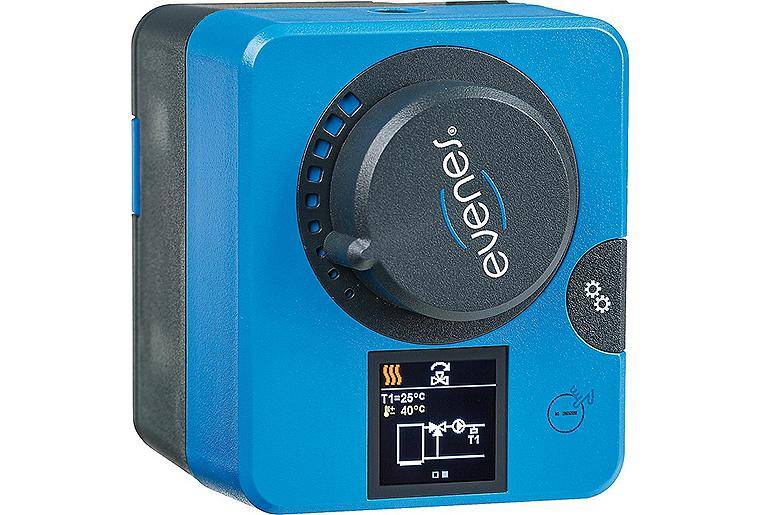

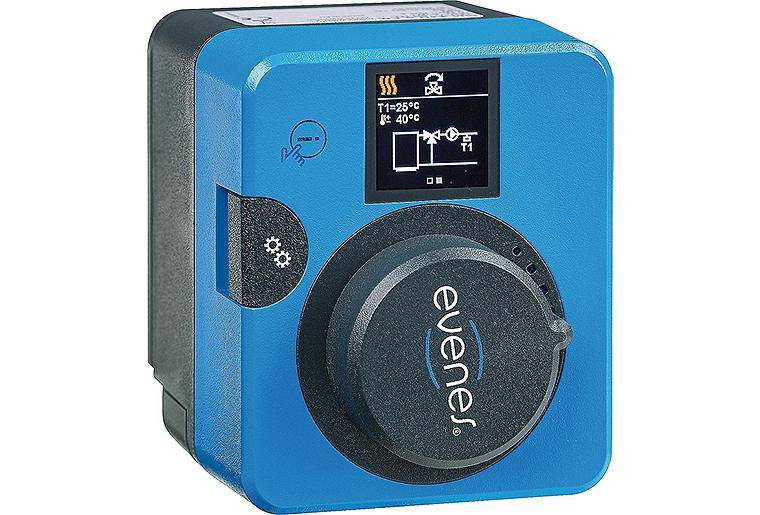

Evenes MMF230.10.120 Stellmotor mit Festwertregler – Komplett-Set für Heiz- oder Kühlsysteme
Der Stellmotor mit Festwertregler Evenes MMF230.10.120 ist die ideale Lösung, wenn Sie konstante Vor- oder Rücklauftemperaturen in Ihrer Heizungs- oder Kühlanlage einfach und zuverlässig regeln möchten. Dieses Komplettset wird inklusive Anbausatz AMM1 geliefert, der für zahlreiche marktübliche Mischer kompatibel ist, z. B. für Armaturen von Easyflow, Esbe, Seltron, PAW, Hoval und viele weitere.

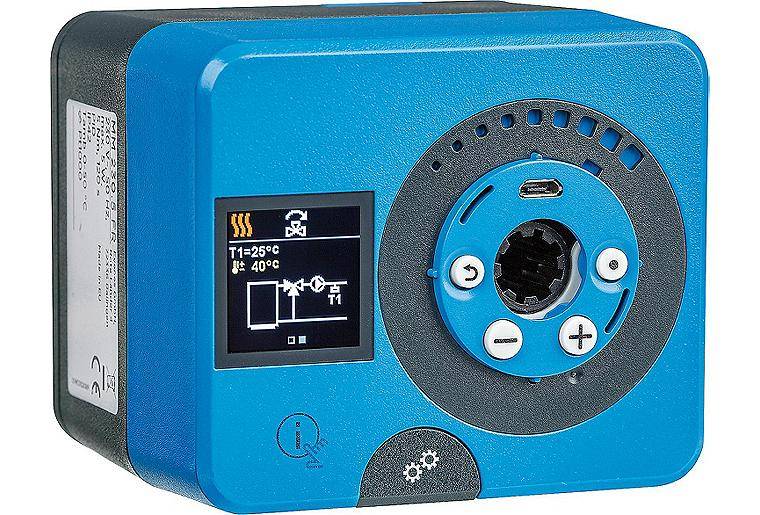

Mit dem übersichtlichen Farbdisplay, das das Anlagenschema sowie Soll- und Isttemperaturen anzeigt, haben Sie die wichtigsten Funktionen immer im Blick. Der Temperaturbereich lässt sich beliebig einstellen, ebenso wie Heiz- oder Kühlbetrieb und die Drehrichtung des Motors. Der Motor ist komplett vormontiert, mit Schutzkontaktstecker und Vorlauffühler ausgestattet, was die Installation besonders unkompliziert macht – auch ohne umfangreiche Vorkenntnisse.
Zwei Endkontakte, ein robuster Kunststoff-Gehäuseaufbau und vielfältige Einstellmöglichkeiten sorgen für hohe Betriebssicherheit und Komfort im täglichen Gebrauch. Die Steuerung erfolgt festwertbasiert, für präzise und konstante Regelergebnisse.
Vorteile
- Einfache Regelung konstanter Temperaturen in Heiz- oder Kühlsystemen
- Farbdisplay mit Anzeige von Anlagenschema, Soll- und Isttemperatur
- Flexible Einstellung von Temperaturbereich, Betrieb (Heizen/Kühlen) und Drehrichtung
- Komplett vorkonfektioniert: mit Stecker und Vorlauffühler für sofortige Anwendung
- Inklusive Anbausatz AMM1 passend für viele gängige Armaturen
- Handbedienung und mechanischer Standanzeiger vorhanden
- Zuverlässige Funktion durch zwei definierte Endkontakte
- Kompaktes und robustes Kunststoffgehäuse
Technische Daten
| Merkmal | Wert |
|---|---|
| Typ | MMF230.10.120 |
| Hersteller | evenes |
| Betriebsspannung | 230 V AC / 50 Hz |
| Art der Regelung | Festwert |
| Leistungsaufnahme | 4 W (max.) / 0,5 W (Standby) |
| Schutzklasse / Schutzart | IP42 |
| Drehmoment | 10 Nm |
| Laufzeit (90°) | 120 Sekunden |
| Stellwinkel | 90° (fest eingestellt) |
| Einstellbereich Vorlauftemperatur | 0–90 °C |
| Länge Vorlauffühler | ca. 0,9 m |
| Länge Anschlusskabel | ca. 1,4 m |
| Elektrischer Anschluss | Schutzkontaktstecker |
| Hilfskontakte | nein |
| Endkontakte | 2 |
| Mechanischer Standanzeiger | ja |
| Handbedienung | ja |
| Umgebungstemperatur | 0 – 50 °C |
| Abmessungen (HxBxT) | 91 × 102 × 84 mm |
| Gehäusematerial | Kunststoff |
Lieferumfang
- Stellmotor mit Festwertregler Evenes MMF230.10.120
- Anbausatz AMM1 passend für viele gängige Mischer und Armaturen
- Vorlauffühler (ca. 0,9 m)
- Anschlusskabel mit Schutzkontaktstecker (ca. 1,4 m)
- Montageanleitung
FAQ
- Für welche Systeme eignet sich der Stellmotor mit Festwertregler?
- Das Gerät ist zur Regelung konstanter Vor- oder Rücklauftemperaturen in Heiz- oder Kühlsystemen konzipiert und deckt dabei verschiedene Anwendungsfälle in Einfamilienhäusern oder kleinen gewerblichen Anlagen ab.
- Ist der Anbausatz AMM1 mit meinem Mischer kompatibel?
- Der Anbausatz passt zu vielen gängigen Marken wie Easyflow, evenes, Esbe MG, Seltron, Somatherm, Hora, PAW (alt), WIT, Acaso, BRV, IMIT, Ivar, Hoval, Oly, Mut, Termomix, Vexve. Bitte prüfen Sie vor dem Einbau die Kompatibilität Ihres Mischers.
- Muss das Gerät programmiert werden?
- Die Grundeinstellung erfolgt einfach über das Farbdisplay. Alle wichtigen Parameter wie Temperaturbereich, Betriebsart (Heizen/Kühlen) und Drehrichtung lassen sich direkt am Gerät einstellen.
- Ist die Installation auch für Nicht-Fachleute möglich?
- Die Montage ist dank vormontierter Komponenten, Steckverbindungen und klarer Anleitung einfach, dennoch sollten Montage und Anschluss durch qualifiziertes Personal erfolgen.
- Welche Vorteile bietet das Farbdisplay?
- Das Farbdisplay zeigt ein übersichtliches Anlagenschema sowie Soll- und Isttemperaturen und erleichtert damit die Überwachung und Einstellung des Systems.
- Wie erfolgt der elektrische Anschluss?
- Der Anschluss erfolgt über das mitgelieferte Schutzkontaktsteckerkabel. Die Länge des Anschlusskabels beträgt ca. 1,4 Meter.
- Sind Handbedienung und mechanischer Standanzeiger vorhanden?
- Ja, das Gerät verfügt über eine Handbedienung und einen mechanischen Standanzeiger für einfache manuelle Eingriffe und die direkte Ablesbarkeit des aktuellen Stellungswinkels.
- Welche Schutzart hat das Gerät?
- Der Stellmotor erfüllt die Schutzart IP42 und ist damit gegen das Eindringen von festen Fremdkörpern >1 mm und vor Tropfwasser geschützt.
- Kann der Temperaturbereich individuell eingestellt werden?
- Ja, der gewünschte Temperaturbereich lässt sich beliebig im Bereich von 0 bis 90 °C einstellen.
- Wie lang ist das Vorlauffühlerkabel?
- Das mitgelieferte Vorlauffühlerkabel ist etwa 0,9 m lang; das Anschlusskabel zum Netzanschluss ist ca. 1,4 m lang.
