Beschreibung

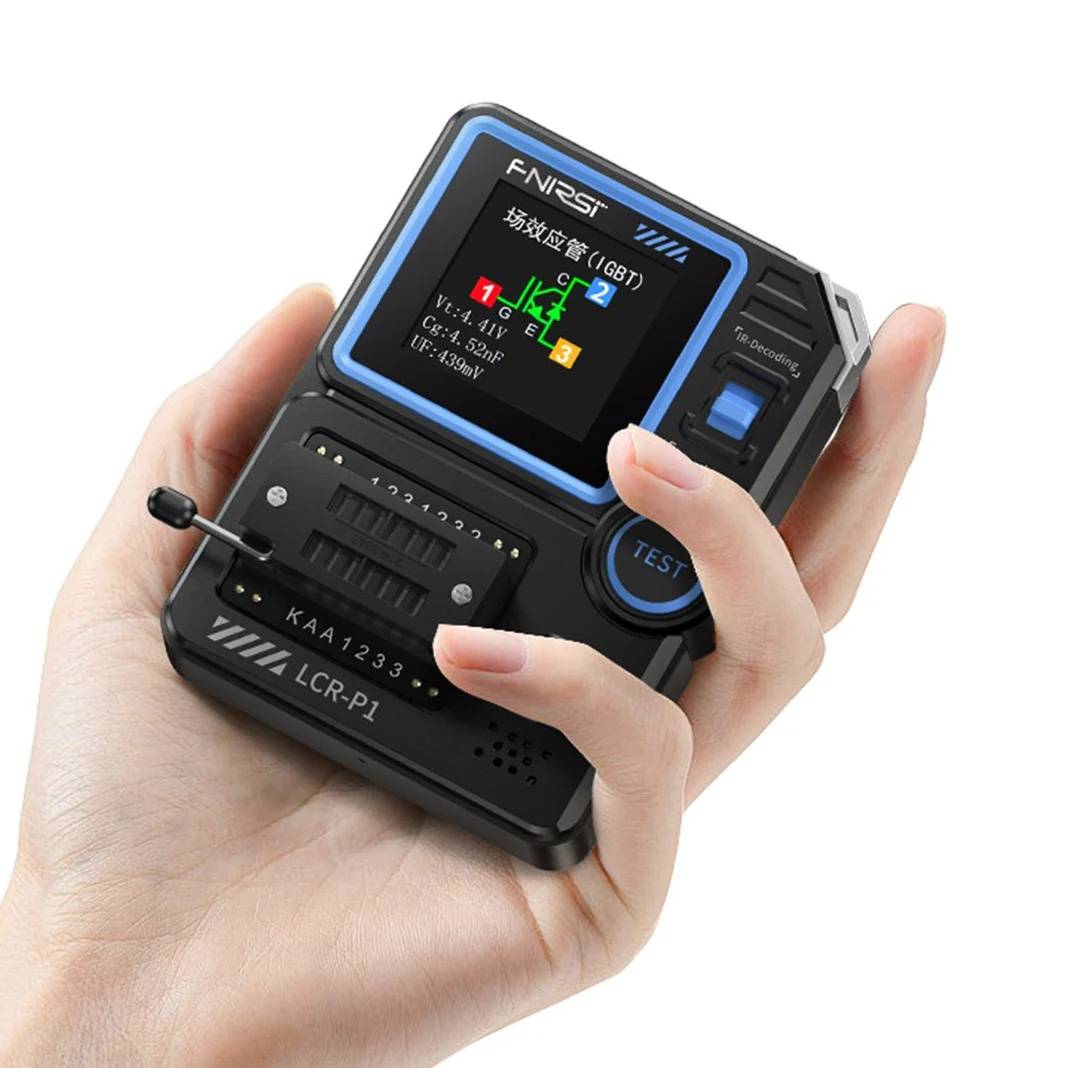

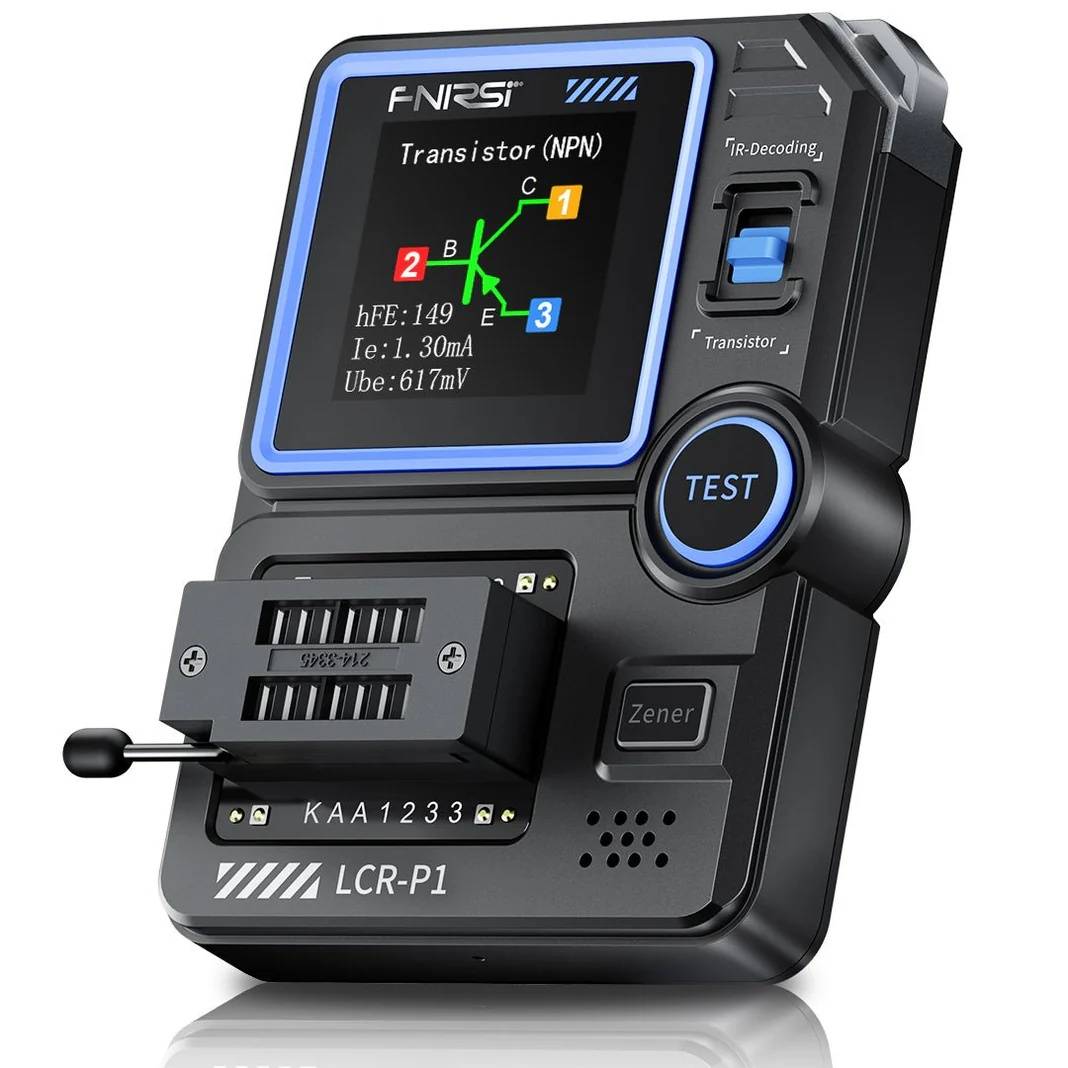

FNIRSI LCR-P1 Multifunktionaler LCR-Tester für Transistoren, Kondensatoren und Dioden
Der FNIRSI LCR-P1 ist ein universell einsetzbarer elektronischer Tester, der die Überprüfung und Analyse verschiedenster elektronischer Bauelemente schnell und unkompliziert macht. Er misst zuverlässig Transistoren, MOSFETs (Feldeffekttransistoren), Kondensatoren, Widerstände, Induktivitäten, Dioden und sogar Batterien. Dank intelligenter Bauteilerkennung zeigt das Gerät automatisch sowohl den Typ als auch die Pin-Anordnung sowie die wichtigsten Messwerte des jeweiligen Elements an – ideal für Elektronikbegeisterte, Techniker und Bastler.
Das farbige 1,44-Zoll-Display sorgt für eine anschauliche, digitale Darstellung aller Messergebnisse. Für besondere Sicherheit entwickelt, verfügt der LCR-P1 über einen Anti-Burn-Schutz, der ungeladene Kondensatoren automatisch entlädt und so vor Schäden am Gerät oder den Komponenten schützt. Noch vielseitiger wird der Tester durch den modular austauschbaren Patch-Sitz, der alternative Messmodi für verschiedene Bauteile erleichtert.
Mit einem separaten Messkanal können Zenerdioden (0,01–32 V) besonders genau geprüft werden. Die clevere Ein-Knopf-Bedienung vereinfacht die Handhabung – das Gerät erkennt und misst alle Parameter auf Tastendruck. Für die Analyse von Fernbedienungen steht eine IR-Funktion zur Verfügung, die das NEC-Protokoll ausliest. Dank integriertem 300 mAh-Akku mit USB-C-Ladefunktion ist der LCR-P1 jederzeit mobil und schnell wieder aufgeladen. Auch Firmware-Updates sind per USB-C möglich.
Vorteile
- Messung von Transistoren, Kondensatoren, Widerständen, Induktivitäten, Dioden, MOSFETs und Batterien
- Automatische Bauteilidentifikation (Typ, Pinbelegung, Parameter)
- Intelligenter Anti-Burn-Schutz: Entladung ungeladener Kondensatoren
- 1,44-Zoll-Farbdisplay für übersichtliche Messergebnisse

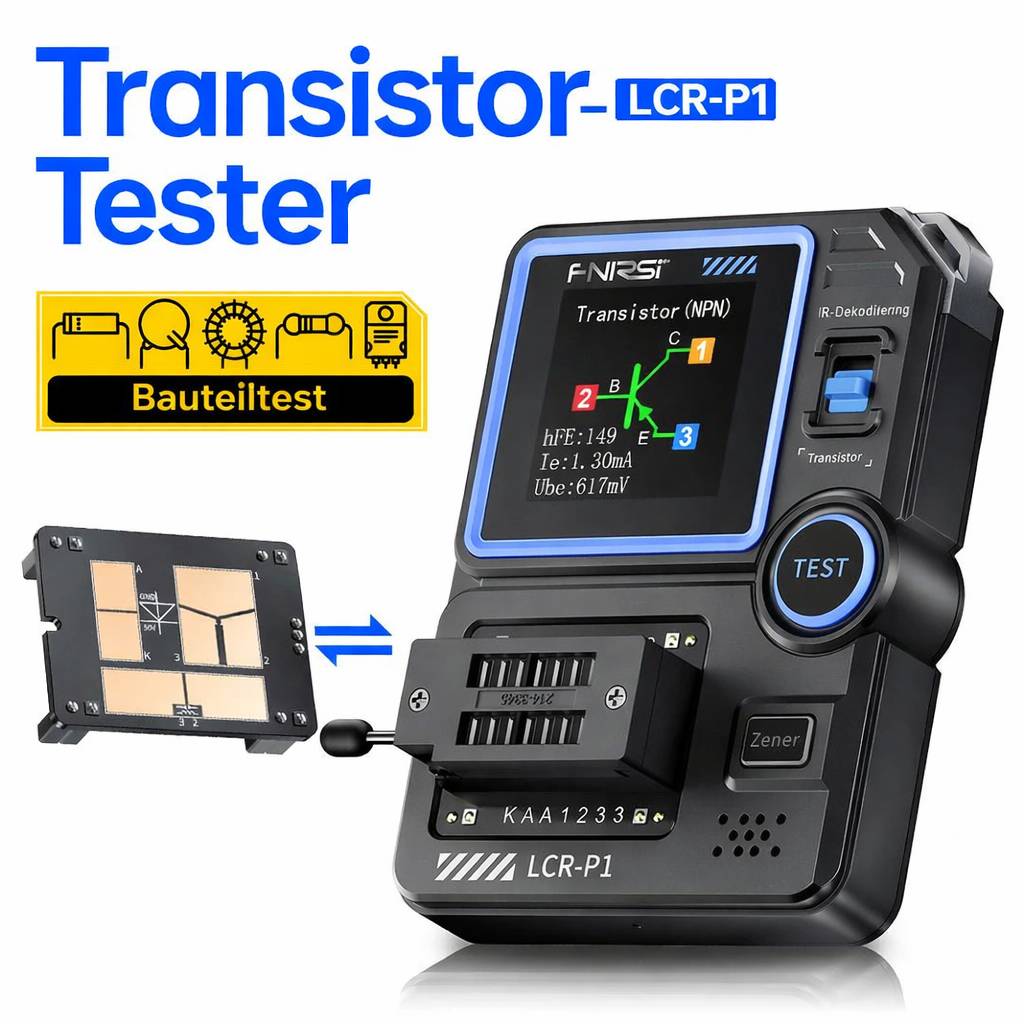

- Austauschbarer Patch-Sitz für alternative Messmodi
- Zenerdiodenmessung auf separatem Kanal (0,01–32 V)
- Infrarotanalyse für NEC-Fernbedienungscodes
- Kompakte Bauweise (71 × 87 × 28 mm) – ideal für unterwegs
- 300 mAh Akku, USB-C-Ladung und Firmware-Updates
- Intuitive Ein-Knopf-Bedienung
Technische Daten
| Merkmal | Wert |
|---|---|
| Modell | LCR-P1 |
| Produktgröße | 71 × 87 × 28 mm |
| Anzeige | 1,44-Zoll-Farbbildschirm, digital |
| Stromversorgung | 300 mAh Lithium-Akku, USB Typ-C (5 V/1 A) |
| Transistorbereich | 10 < B < 600 |
| Kapazitätsbereich | 25 pF – 100 mF |
| Induktivitätsbereich | 10 μH – 1000 μH |
| Widerstandsbereich | 0,01 Ω – 50 MΩ |
| Diode | Vorwärtsspannung < 4,5 V |
| Zenerdiode | 0,01–4,5 V / 0,01–32 V (separater Kanal) |
| Feldeffekttransistor | JFET / IGBT / MOSFET |
| Bidirektionaler Thyristor | Schaltspannung < 5 V, Gate-Auslöserstrom < 6 mA |
| IR-Dekodierung | NEC-Protokoll (IR-Code) |
| Betriebstemperatur | 0~40 °C |
| Anti-Burn-Schutz | unterstützt (automatische Entladung) |
| Firmware-Upgrade | unterstützt (via USB-C) |

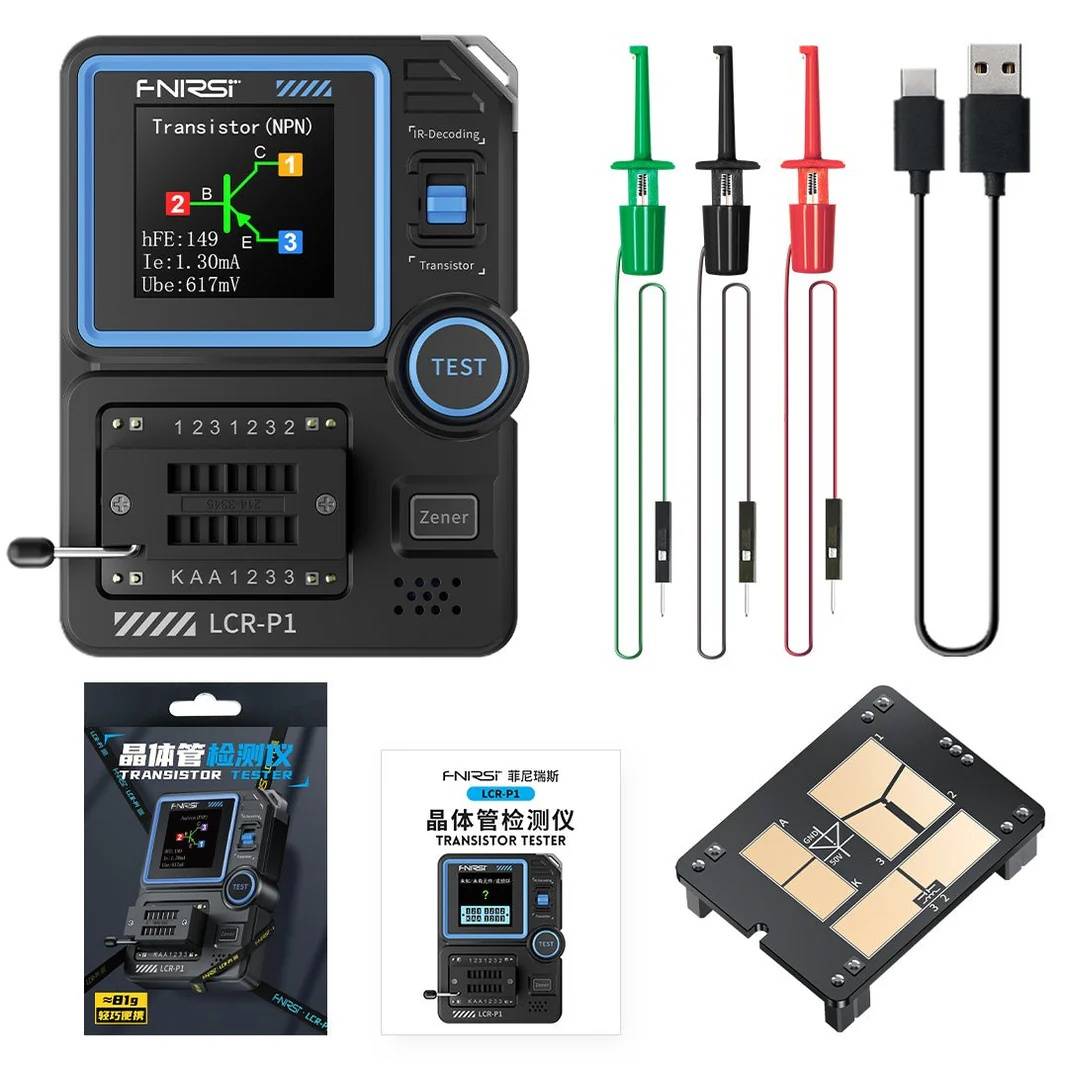

Lieferumfang
- FNIRSI LCR-P1 Multifunktionaler LCR-Tester
- USB-C-Ladekabel
- Benutzerhandbuch
- Verpackungskarton
FAQ
- Welche Bauteile kann ich mit dem LCR-P1 testen?
- Das Gerät misst und identifiziert automatisch Transistoren (u. a. MOSFETs, IGBTs und JFETs), Kondensatoren, Widerstände, Induktivitäten, Dioden, Zenerdioden, Batterien und bidirektionale Thyristoren.
- Wie funktioniert der Anti-Burn-Schutz?
- Kondensatoren werden beim Einsetzen automatisch entladen, um das Gerät und die zu prüfenden Bauteile vor Beschädigung zu schützen.
- Kann der LCR-P1 auch Fernbedienungen testen?
- Ja, der Tester unterstützt Infrarotanalyse für Fernbedienungen mit NEC-Protokoll – ideal für Wartung und Fehlersuche.
- Müssen die Messadapter getauscht werden?
- Der austauschbare Patch-Sitz/Adapter ermöglicht komfortabel alternative Messmodi für unterschiedliche Bauteileformen.
- Wie wird das Gerät geladen und wie lange hält der Akku?
- Das Gerät verfügt über einen 300 mAh Lithium-Akku und wird per USB-C geladen. Der Betrieb ist auch während des Ladens möglich.
- Was zeigt das 1,44 Zoll Farbdisplay an?
- Das Display zeigt digitale Messergebnisse, identifizierte Bauteilarten, Anschlusszuordnung sowie Werte wie Kapazität, Widerstand oder Durchlassspannung.
- Können Firmware-Updates durchgeführt werden?
- Ja, die Geräte-Firmware kann über den USB-C-Anschluss aktualisiert werden.
