Beschreibung

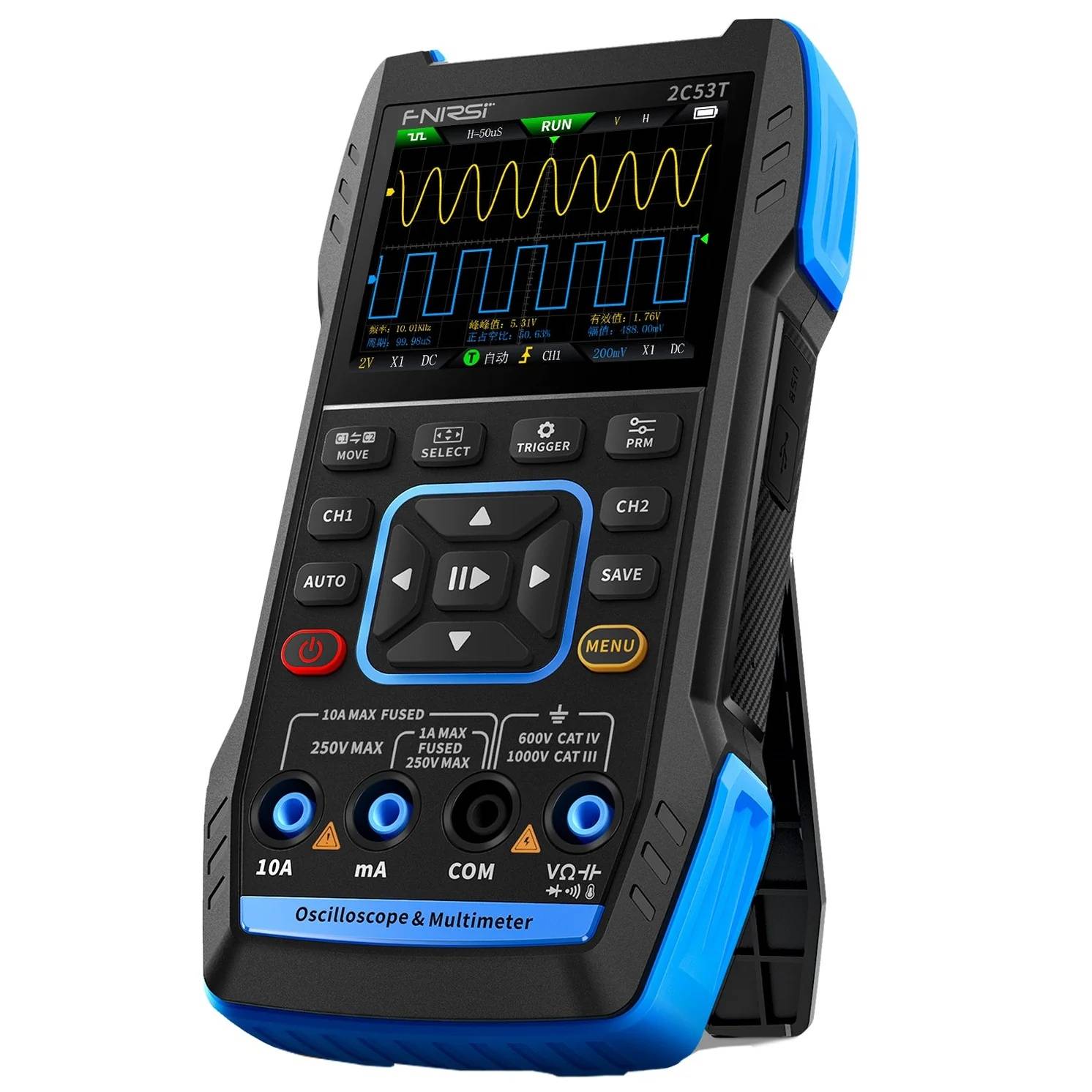

FNIRSI 2C53T – Tragbares 3-in-1 Oszilloskop, Multimeter und Signalgenerator (50 MHz, 250MS/s)
Das FNIRSI 2C53T ist ein vielseitiges, tragbares Messgerät, das die Funktionen von Oszilloskop, Multimeter und Signalgenerator in einem kompakten Gehäuse vereint. Das hochauflösende 2,8 Zoll TFT-Farbdisplay, eine leistungsfähige 50MHz-Bandbreite und eine Abtastrate von 250MS/s machen es zum perfekten Partner für professionelle Servicearbeiten, Lehre, Labor, Forschung und ambitionierte Elektronik-Hobbyisten.

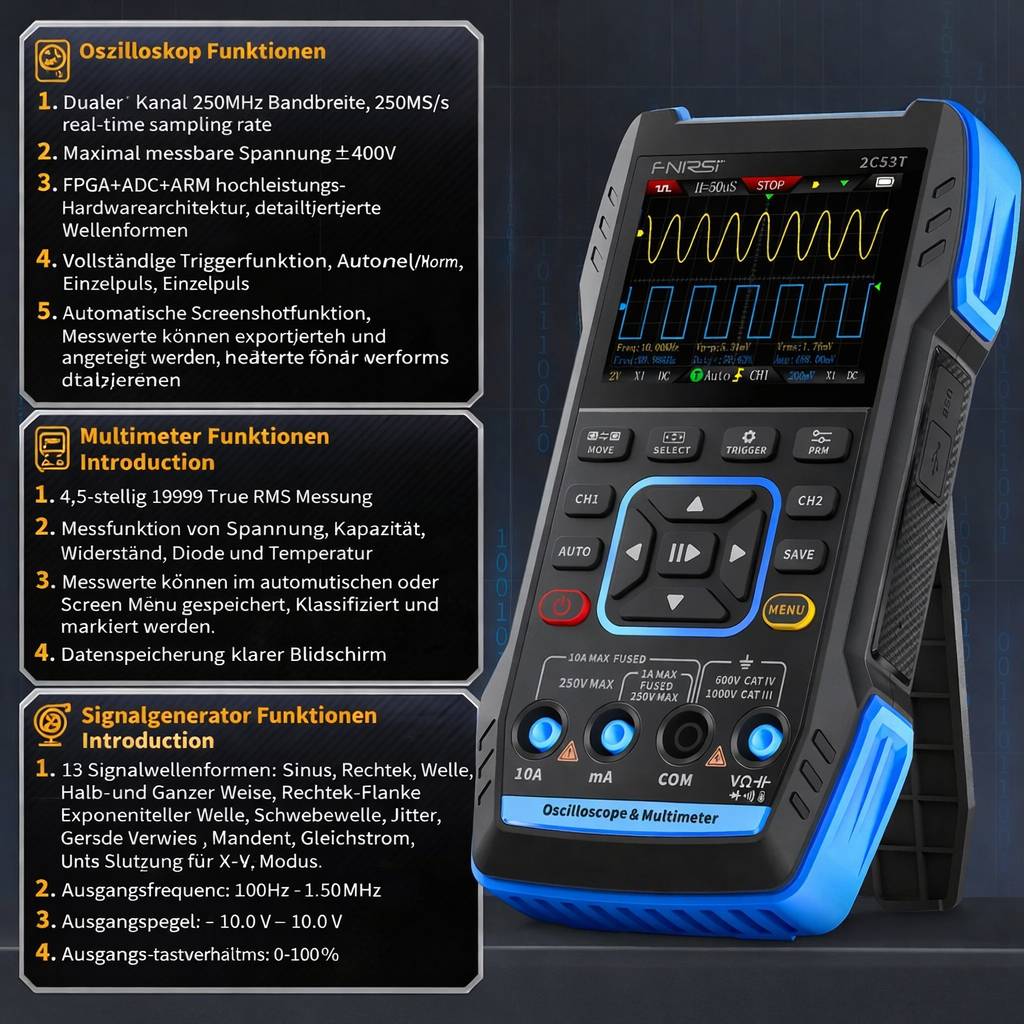

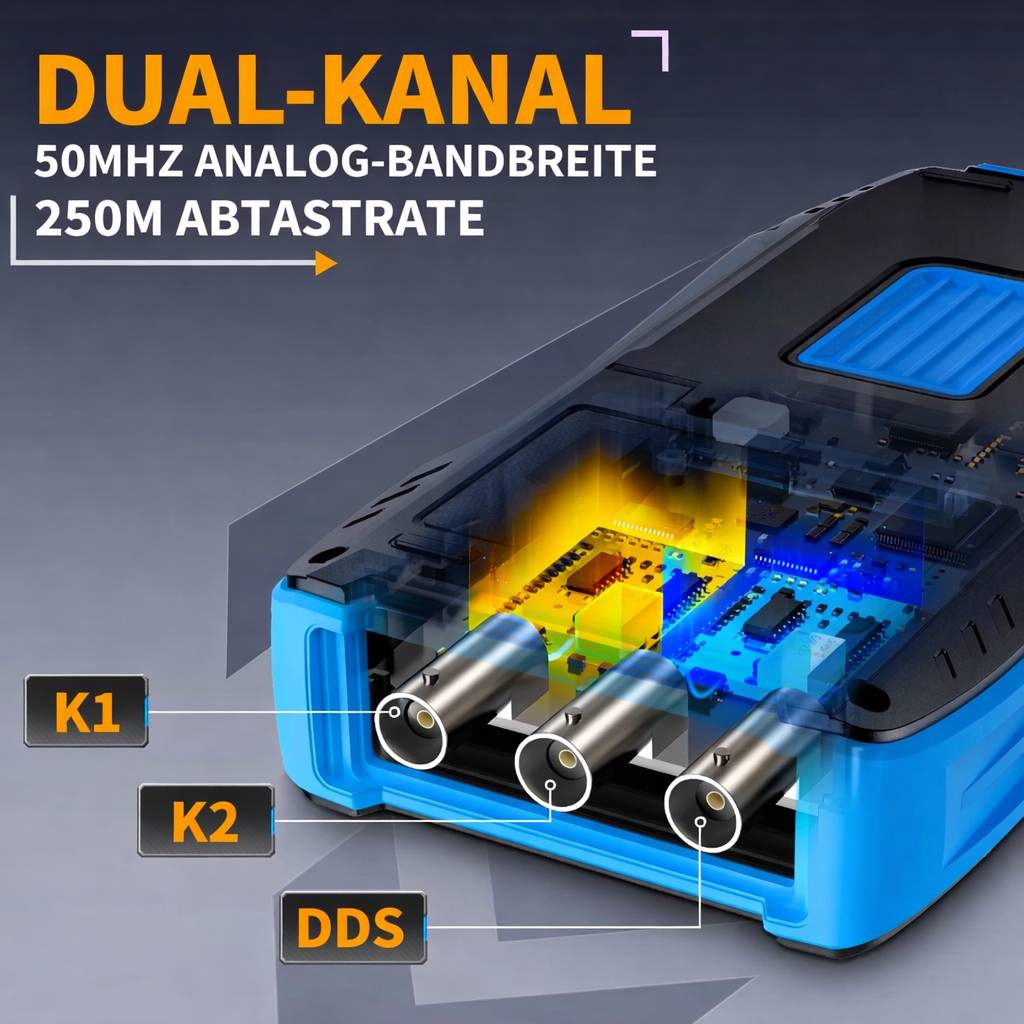

Der Oszilloskop-Modus bietet 2 unabhängige Kanäle, automatische Messung, mathematische Analyse (inkl. FFT, 8 Mathe-Funktionen), Cursor-Messung, XY-Darstellung, unendliches Nachglühen/Persistenzmodus sowie Bildspeicher- und Exportfunktion. Messungen sind mit bis zu ±400V und einer vertikalen Empfindlichkeit von 10mV/div bis 10V/div möglich. Die Hardware-Architektur (FPGA + MCU + ADC) sorgt für präzise Signalverarbeitung sowie einen hohen Schutz durch das integrierte Hochspannungsschutzmodul.
Mit dem integrierten Multimeter stehen Spannungs-, Strom-, Widerstands-, Kapazitäts- und Temperaturmessung sowie Dioden- und Durchgangsprüfung zur Verfügung – präzise und vielseitig mit 4,5-stelligen 20.000 Counts und True RMS-Funktion (AC/DC bis 1000V/10A, Kapazität bis 99,99mF, Widerstand bis 19,99MΩ, Temperatur bis 1300 °C).
Der DDS-Funktionsgenerator erzeugt bis zu 13 Signalformen (Sinus, Rechteck, Sägezahn, Puls etc.) bis 50kHz, mit einstellbarer Frequenz, Amplitude und Tastverhältnis. Speicherfunktion und PC-Anschluss für Wellenformexport, ein leistungsstarker 3000mAh-Lithiumakku für bis zu 6 Stunden Betrieb sowie USB-C-Lademöglichkeit runden das flexible Gesamtpaket ab.
Vorteile

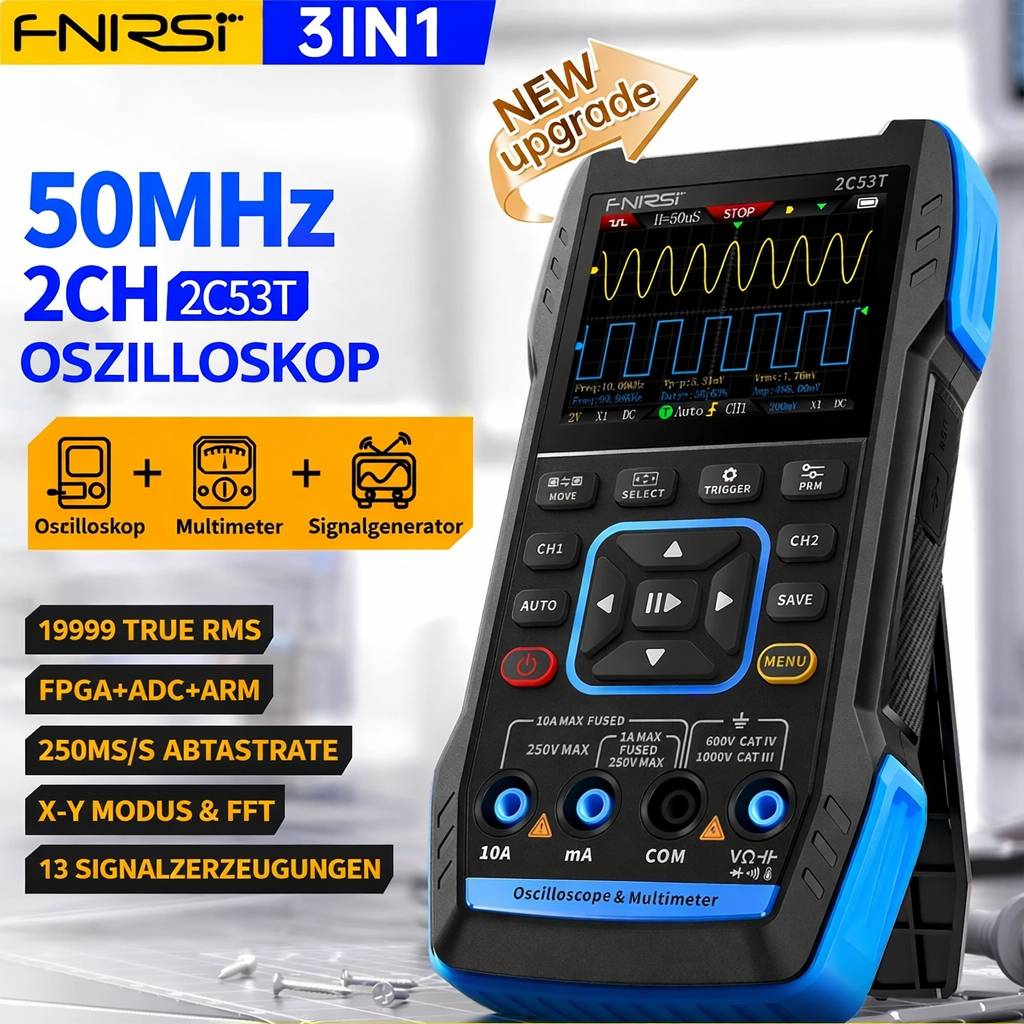

- 3-in-1 Gerät: Dual-Channel-Oszilloskop, präzises Multimeter, Funktionsgenerator
- Oszi: 50 MHz Bandbreite, 250MS/s, 1K Speicher, 2 Kanäle, bis ±400V, XY-Modus, Mathefunktionen
- Multimeter: 4,5-stellig, 20.000 Counts, AC/DC, Kapazität, Widerstand, Temperatur, True RMS
- Signalgenerator: 13 Wellenformen, bis zu 50kHz, Amplitude und Arbeitszyklus einstellbar
- Präzise FPGA + MCU + ADC Hardware, eingebauter Hochspannungsschutz
- Großes TFT-Display (2,8", 320x240 Pixel), Speicher- und Exportfunktion
- Lange Akkulaufzeit (bis zu 6h), aufladbar per USB-C, 3000mAh Akku integriert
- Kompakt und tragbar – ideal für Werkstatt, Schule, Labor oder unterwegs
- Messdaten-Persistenz, Referenzvergleiche und benutzerfreundliche Oberfläche
- Vielseitige Betriebsarten: AUTO/Normal/Einzeln, mathematische und Cursor-Analyse
Technische Daten
| Merkmal | FNIRSI 2C53T |
|---|---|
| Oszilloskop-Kanäle | 2 (dualer Kanal, unabhängig) |
| Bandbreite | 50 MHz |
| Abtastrate | 250MS/s |
| Maximal messbare Spannung (Oszilloskop) | ±400V |
| Speichertiefe | 1 Kpts |
| Vertikale Empfindlichkeit | 10mV/div – 10V/div |
| Trigger-Modi | AUTO, Normal, Single, steigende/fallende Flanke |
| Anzeigemodi | Y-T, Rollenfunktion, XY-Modus |
| Mathefunktionen | 8 Grundoperationen, FFT, Referenzwellenform |
| Signalgenerator-Ausgang | 13 Signalformen, 0–50kHz, 0–3V Amplitude, 0–100% Duty Cycle |
| Multimeter-Funktionen | AC/DC-Spannung (bis 1000V/750V), Strom (bis 10A), Widerstand (bis 19,99MΩ), Kapazität (bis 99,99mF), Temperatur (-55–1300 °C), Dioden- und Durchgangsprüfung |
| Anzeigen | 2,8 Zoll TFT 320x240 Farbdisplay |
| Batterie/Ladefunktion | 3000mAh Lithum-Akku, 6h Betrieb, USB-C-Laden (5V/1A) |
| Speicher/PC-Anbindung | Bildspeicherung, Wellenformexport per USB-C |
| Abmessungen/Gewicht | 167×89×35mm / ca. 300g |
Lieferumfang
- 1× FNIRSI 2C53T 3-in-1 Oszilloskop/Multimeter/Signalgenerator
- Testleitungsset/Multimeterkabel
- Tastkopf für Oszilloskop
- USB-C Ladekabel
- Kurzanleitung
- Verpackung
FAQ
- Für welche Einsatzbereiche ist das FNIRSI 2C53T geeignet
- Das Gerät eignet sich für Elektronik-Projekte, Labor, Ausbildung, Reparatur, Service, Werkstatt und experimentelle Anwendungen – überall, wo Signalanalyse, Multimeter- und Generatorfunktionen gebraucht werden.
- Wie viele Signalformen kann der Signalgenerator ausgeben
- Der Funktionsgenerator bietet 13 verschiedene Signalformen, darunter Sinus, Rechteck, Sägezahn, Puls, Gleichspannung, Multi-Ton- und Spezialwellen. Die Ausgangsfrequenz ist bis 50 kHz in 1 Hz-Schritten einstellbar, die Amplitude reicht bis 3 V.
- Kann ich Messergebnisse speichern und übertragen
- Ja, das Gerät unterstützt das Speichern von Wellenform-Screenshots auf Knopfdruck. Die gespeicherten Bilder lassen sich via Type-C-Anschluss auf den PC exportieren, ideal für Dokumentation und Analyse.
- Wie lange ist die Akkulaufzeit und wie wird geladen
- Der integrierte 3000mAh Lithium-Akku ermöglicht eine Betriebsdauer von bis zu 6 Stunden. Geladen wird sicher und schnell per USB-C mit 5V/1A.
- Welche Schutzmechanismen sind vorhanden
- Das FNIRSI 2C53T bietet einen eingebauten Hochspannungsschutz auch bei Oszilloskopmessungen bis ±400V. Für den Multimeterbetrieb gelten Standard-Schutzmaßnahmen bis 1000V DC/750V AC – bitte Hinweise im Handbuch beachten.
- Kann ich mathematische und Cursor-Analysen durchführen
- Ja, das Oszilloskop unterstützt bis zu 8 mathematische Grundoperationen, FFT-Analyse und bietet Cursor-Messung sowie XY- und Referenzwellenform-Modi.
- Ist das Gerät auch für Anfänger geeignet
- Durch die automatische Messfunktion, die übersichtliche Benutzeroberfläche und gut dokumentierte Anleitung eignet sich das 2C53T sowohl für Einsteiger als auch für erfahrene Anwender.
