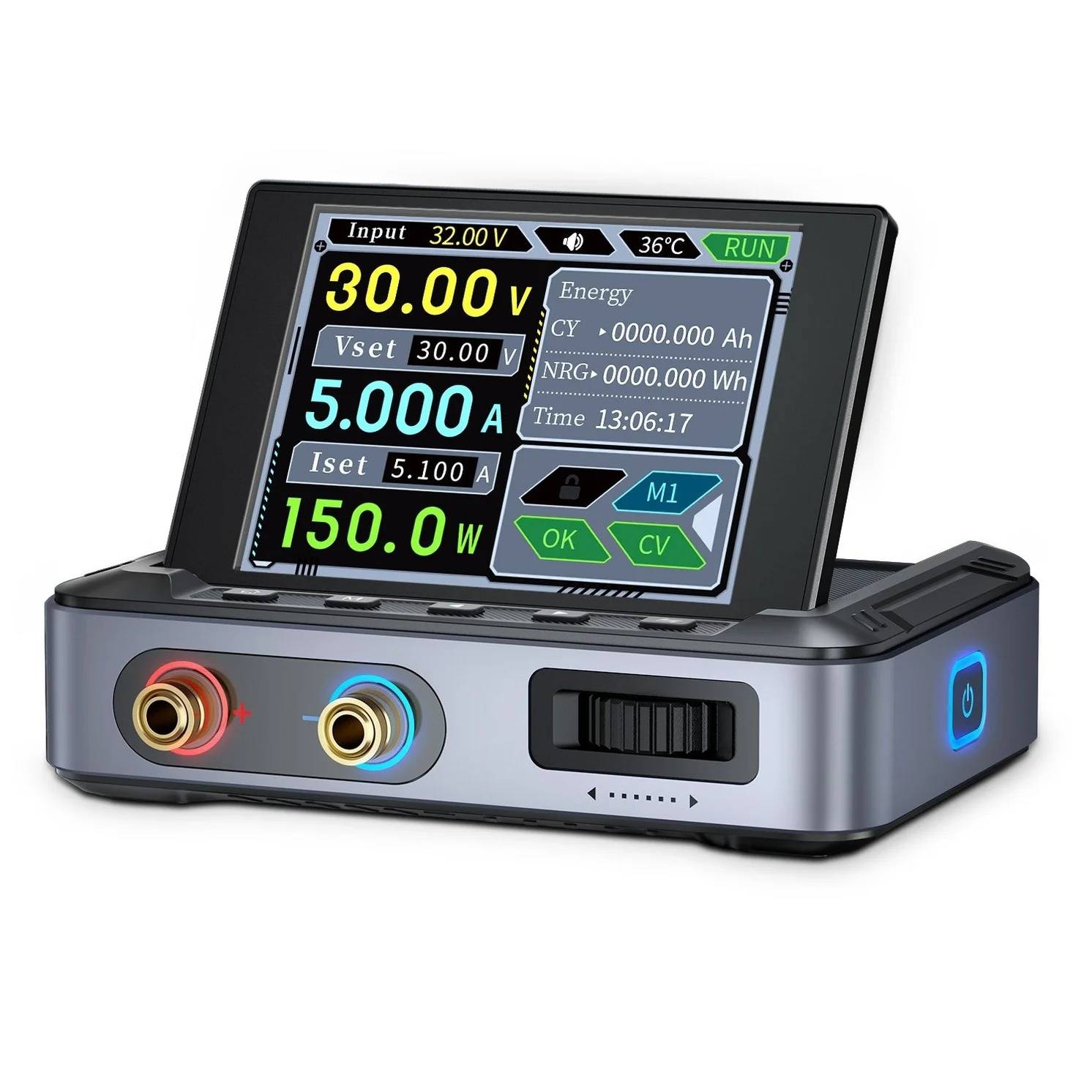

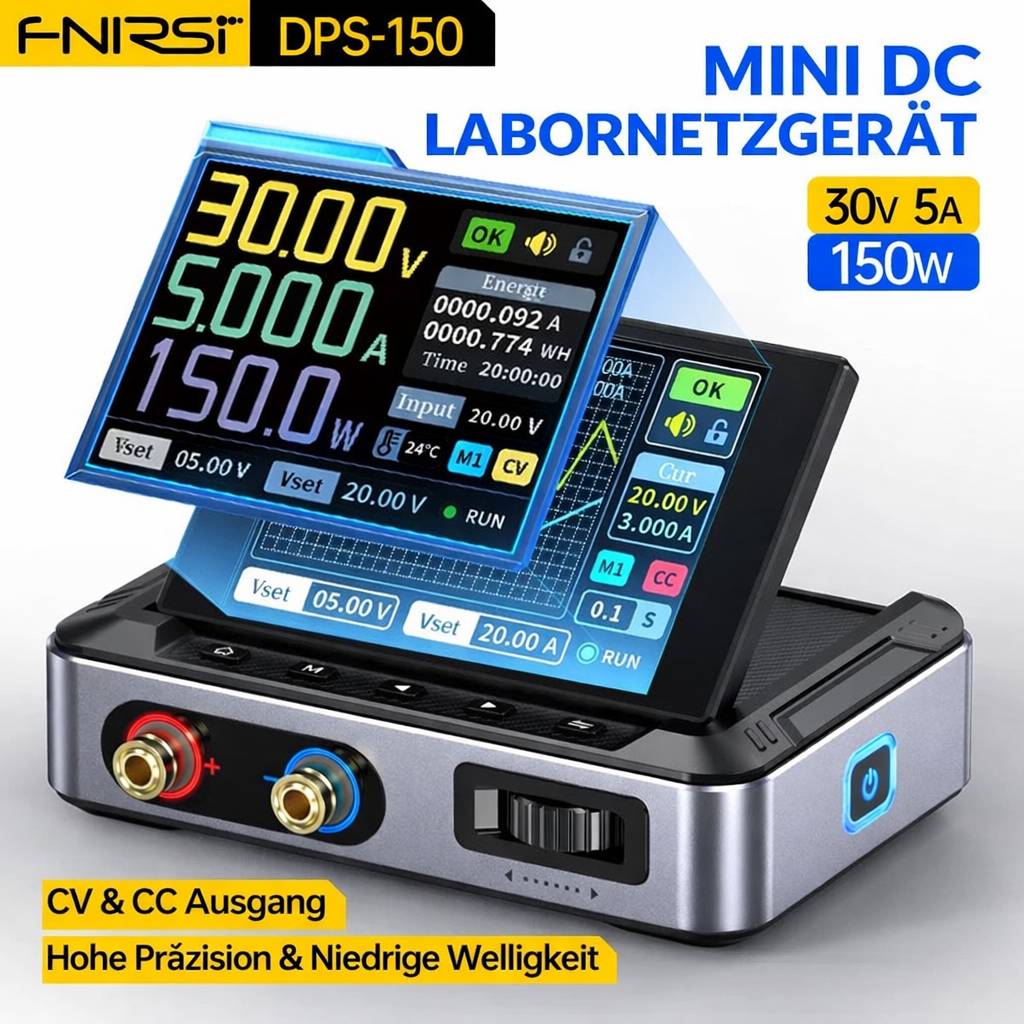

FNIRSI DPS-150 Mini DC Schaltnetzteil 0–30V/5A, CNC programmierbar – inkl. 100W Netzteil
Das FNIRSI DPS-150 Mini DC Schaltnetzteil ist ein leistungsstarkes, kompaktes und programmierbares Labornetzteil für vielfältige Einsatzbereiche wie Elektronikprojekte, Werkstatt, Labor und Reparatur. Es bietet einen variablen Ausgang im Bereich von 0 bis 30 Volt und bis zu 5 Ampere Strom, mit einer Ausgangsleistung von maximal 150 Watt. Dank fein einstellbarer Spannung (bis 0,01V) und Strom (bis 0,001A) sowie der Modi Konstantspannung (CV) und Konstantstrom (CC) können auch empfindliche elektronische Geräte zuverlässig und sicher betrieben werden.
Das Gerät besitzt moderne Schnittstellen (USB-C Power Delivery, QC-Schnellladen, DC), ist kompatibel mit unterschiedlichen Stromquellen und liefert eine stabile sowie rauscharme Gleichspannung (Welligkeit < 20 mV). Ein 2,8-Zoll-IPS-Farbdisplay sorgt für klare, detaillierte Anzeigen von Zahlenwerten und Kurven, außerdem kann es im Winkel einfach abgelesen werden. Die Bedienung ist übersichtlich, unterstützt sechs Speicherplätze für voreingestellte Werte und bietet umfangreiche Schutzmechanismen: Überspannung, Überstrom, Unterspannung, Überlast, Überhitzung, Kurzschluss, Rückwärtsanschlüsse und Falschanschluss werden automatisch erkannt und verhindern Schäden am Gerät oder der angeschlossenen Last.
Ob mit 4-mm-Bananensteckern, U-förmigen Klemmen oder losem Kupferdraht: Anschlüsse sind vielfältig möglich. Durch ihre kompakte Bauform und das geringe Gewicht ist die DPS-150 tragbar und nimmt wenig Platz ein, ideal für mobile Anwendungen, Werkstattleistungen oder Hobby-Projekte. Im Lieferumfang ist ein passendes 100W Netzteil für die sofortige Inbetriebnahme dabei.
Vorteile
- Exakt einstellbare Ausgangsspannung (0–30V) und Strom (0–5A), präzise bis 0,01V/0,001A
- Programmierbare Ausgänge und 6 Speicherplätze für häufig genutzte Einstellungen

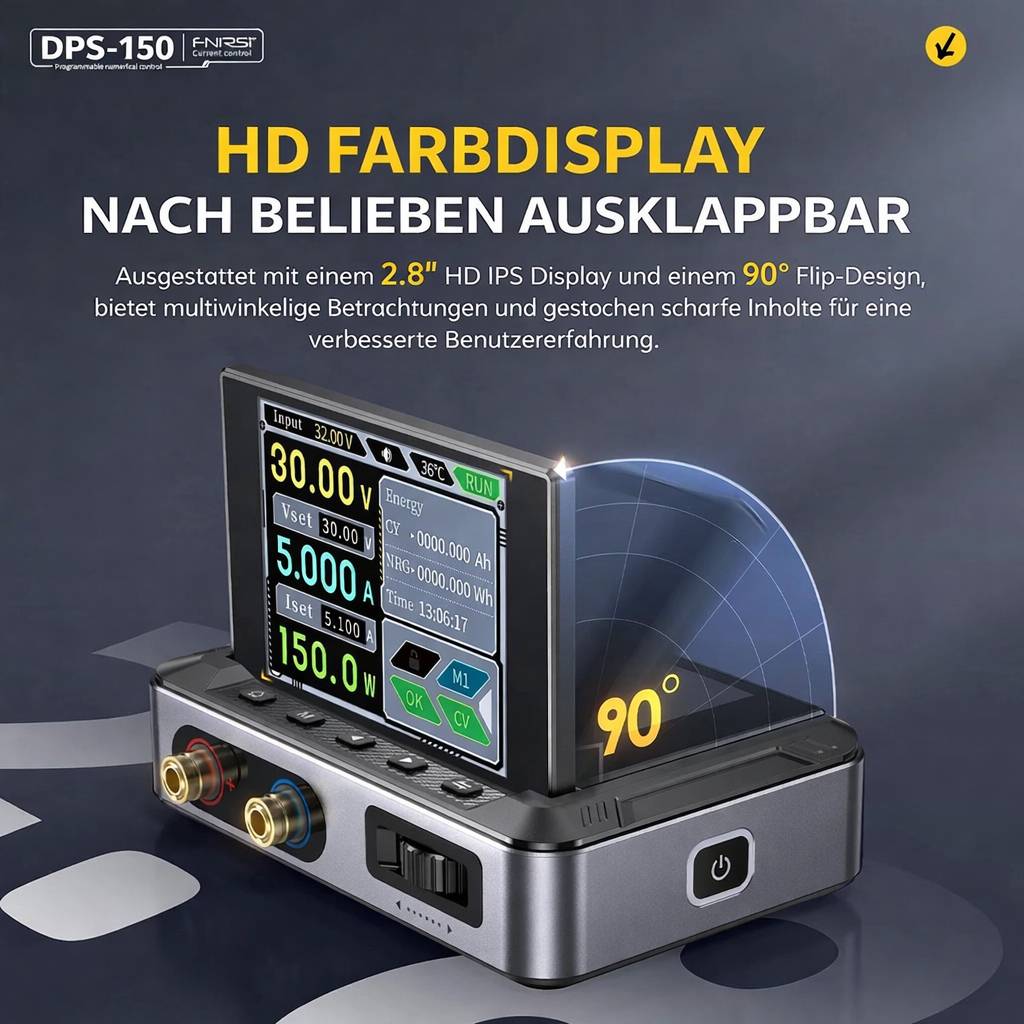

- 2,8 Zoll IPS-Farbdisplay mit numerischer und Kurvendarstellung, drehbar für optimale Ansicht
- Sehr geringe Welligkeit < 20 mV – ideal für empfindliche Elektronik
- Kompaktes, portables Design für Labor, Werkstatt, DIY-Projekte und als mobiles Testnetzteil
- Vielseitige Eingänge: unterstützt Power Delivery (PD), Quick Charge (QC) sowie klassische DC-Stromversorgungen und Powerbanks
- Anschlussmöglichkeiten: Bananenbuchsen, U-Klemmen, Kupferdraht

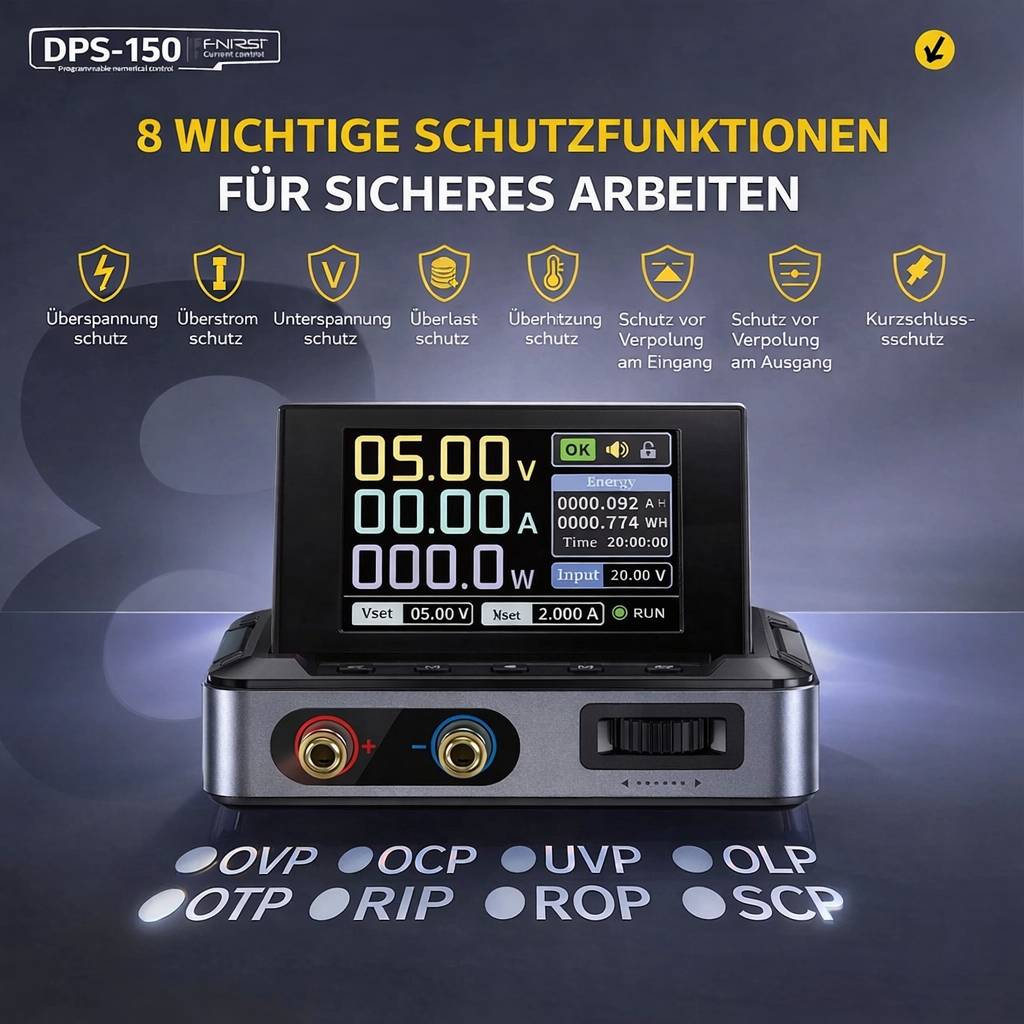

- Umfangreiche Schutzfunktionen: Überspannung, Überstrom, Überlast, Unterspannung, Übertemperatur, Rückwärtsanschluss, Kurzschluss
- Serielle Kopplung für komplexe Schaltungen möglich
- Firmware-Update und PC-Software-Unterstützung
- Im Set mit 100W Netzteil – sofort einsatzbereit
Technische Daten
| Merkmal | FNIRSI DPS-150 |
|---|---|
| Eingangsspannung | DC 5–32 V (PD/QC/DC/Powerbank) – empfohlen: 5–30 V |
| Eingangsstrom | 100 mA bis 5 A |
| Ausgangsspannung | 0 bis 30 V |
| Ausgangsstrom | 0 bis 5 A |
| Max. Ausgangsleistung | 150 W |
| Spannungs-/Strom-Einstellung | Fein (0,01V, 0,001A) |
| Modi | Konstantspannung (CV), Konstantstrom (CC) |
| Speicherplätze | 6 programmierbare Presets |
| Welligkeit | < 20 mV |
| Anzeige | 2,8 Zoll IPS-Display (320×240), drehbar |
| Abmessungen (LxBxH) | 106 × 76 × 28 mm |
| Gewicht | ca. 178 g |
| Betriebstemperatur | 0°C bis 40°C |
| Schutzfunktionen | Überspannung, Überstrom, Unterspannung, Überlast, Übertemperatur, Rückwärts-Eingang/-Ausgang, Kurzschluss |
| Kompatible Anschlüsse | 4-mm-Bananenstecker, U-Klemmen, Kupferdraht |
| PC-Software & Firmware-Update | Unterstützt |
| Zubehör enthalten | 100W Netzteil |
Lieferumfang
- 1x FNIRSI DPS-150 Mini DC programmierbares Schaltnetzteil
- 1x 100W Netzteil
- Kurzanleitung
- Verpackung
FAQ
- Welche Eingänge kann ich für das Netzteil nutzen?
- Sie können PD- und QC-fähige USB-C-Netzteile, klassische DC-Netzteile, Powerbanks oder das beiliegende 100W-Netzteil als Energiequelle verwenden. Für einen sicheren Einsatz sollte die Eingangsspannung 5–30 V betragen.
- Welche Geräte kann ich versorgen?
- Das DPS-150 eignet sich für viele 12V-, 24V- und 30V-Geräte, Laboranwendungen, Modellbau, Batterieladung (mit Beachtung des Rückstromschutzes), Werkstatttests, LED-Streifen, DIY-Elektronik und vieles mehr.
- Wie kann ich Spannung und Strom genau einstellen?
- Spannung und Strom lassen sich präzise über das Menü einstellen – die Auflösung beträgt 0,01V für die Ausgangsspannung und 0,001A für den Ausgangsstrom. 6 Speicherplätze ermöglichen das Abspeichern und schnellen Abrufen häufiger Einstellungen.
- Welche Schutzfunktionen sind integriert?
- Das Gerät schützt automatisch vor Überspannung, Überstrom, Überlast, Unterspannung, Übertemperatur, Kurzschluss und falschen Verbindungen (Rückwärtsanschluss) sowohl am Ein- als auch am Ausgang.
- Ist der Betrieb sicher für empfindliche Elektronik?
- Mit sehr geringer Ausgangswelligkeit (< 20 mV), CC/CV-Modi, genauer Einstellung und zahlreichen Schutzmechanismen ist das Netzteil bestens für empfindliche Elektronik geeignet.
- Wie kann ich das Netzteil mit meinem PC verbinden?
- Über die unterstützte PC-Software können Sie Daten überwachen und Firmware-Updates durchführen. Die Software ist über den Hersteller erhältlich.
- Muss ich beim Einsatz etwas beachten?
- Bitte stellen Sie sicher, dass die Eingangsspannung immer höher als die gewünschte Ausgangsspannung ist, da das Gerät nur im Step-Down-Betrieb arbeitet. Schließen Sie beim Laden von Akkus ein Rückstromschutzmodul (z.B. Schottky-Diode) an, um das Netzteil vor möglicher Rückspeisung zu schützen.
- Kann das Netzteil für serielle Schaltungen oder mehrere Geräte verwendet werden?
- Ja, das Netzteil eignet sich auch zur seriellen Kopplung von mehreren Geräten (Achtung auf Gesamtstrom und Gesamtleistung!).
