Beschreibung
PCIe to M.2 Adapter Board (D) für Raspberry Pi 5

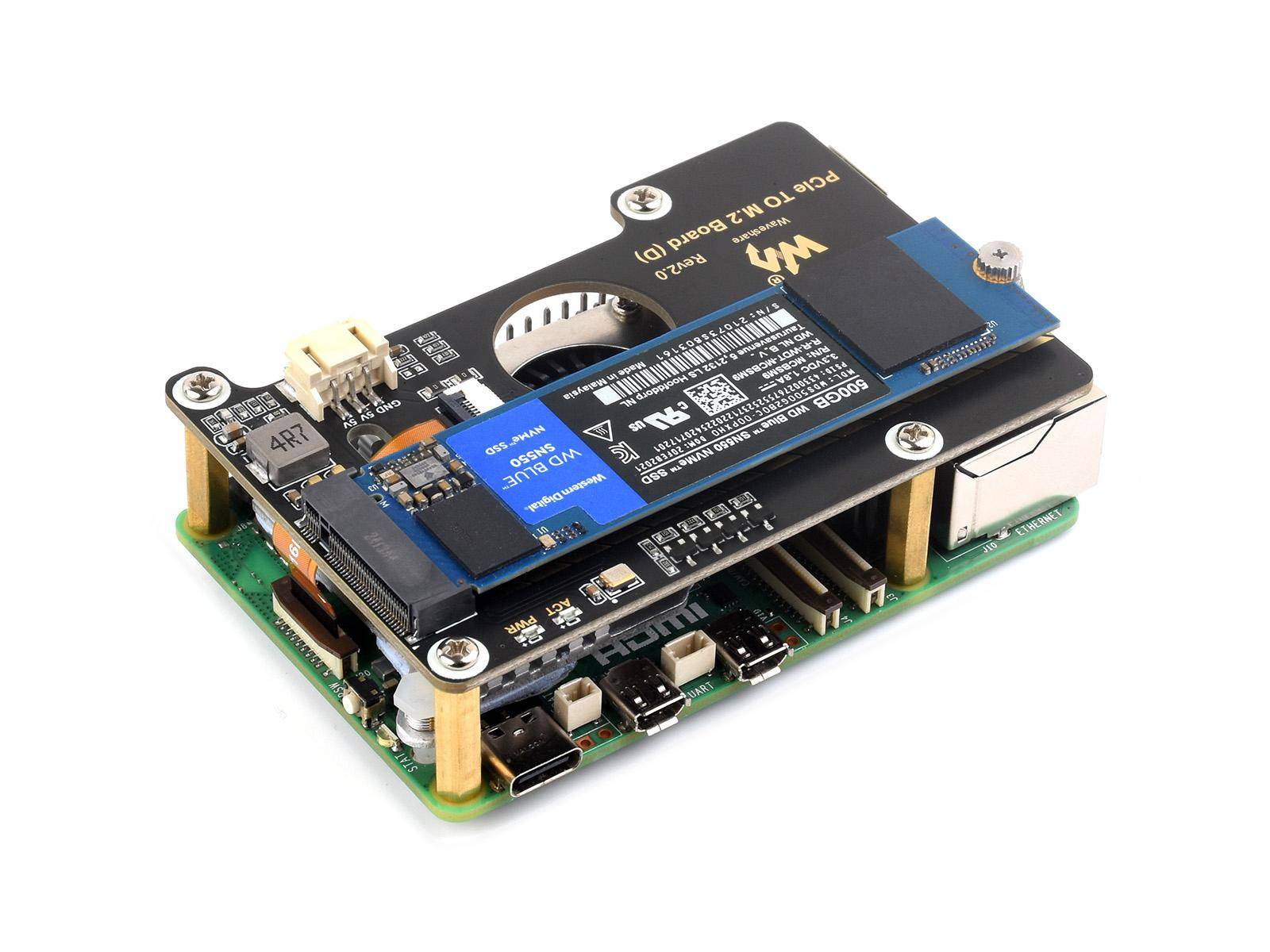

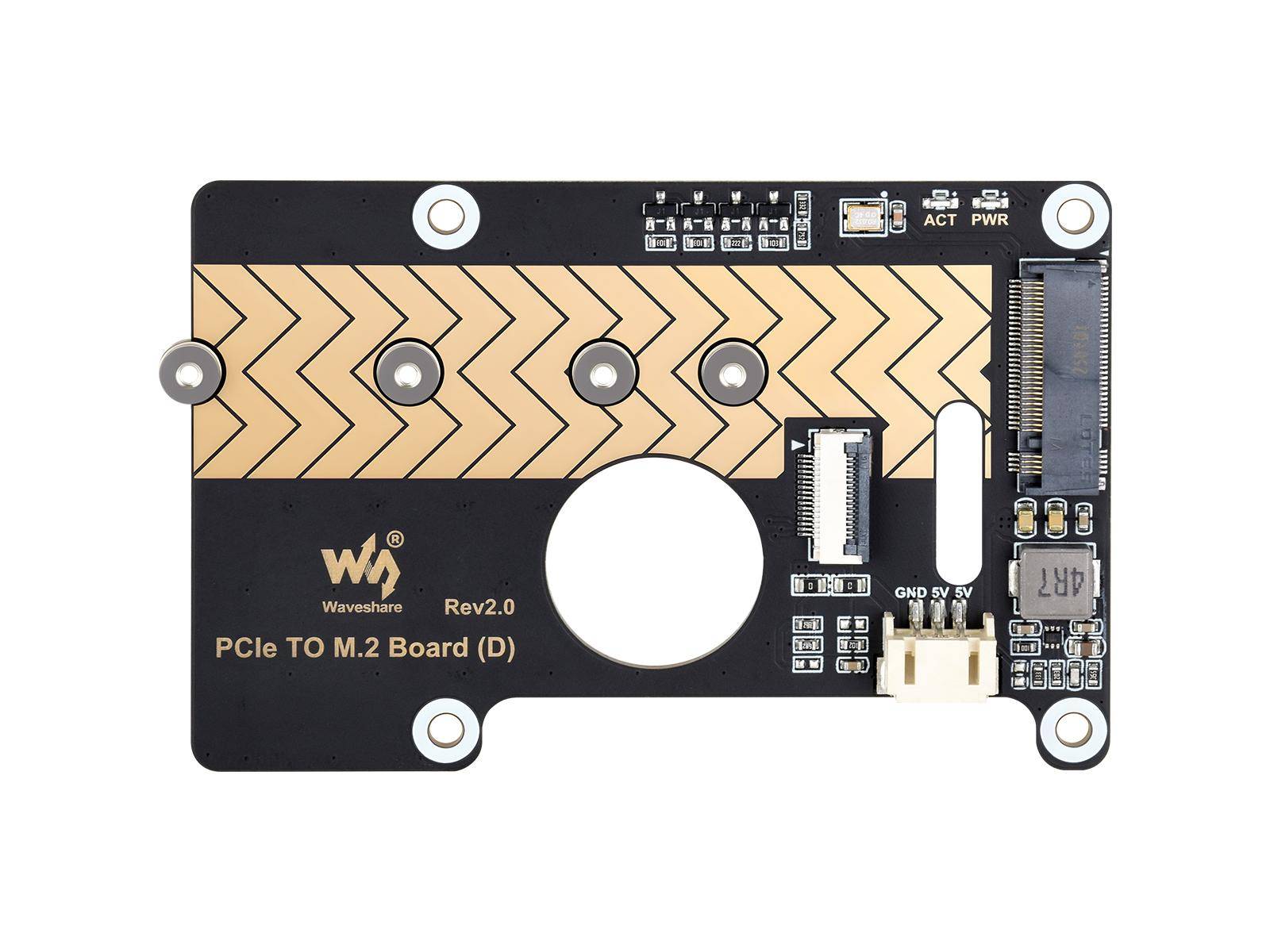

Das PCIe to M.2 Adapter Board (D) wurde speziell für den Raspberry Pi 5 entwickelt und ermöglicht den Anschluss von NVMe-Protokoll-basierten M.2-SSD-Laufwerken mit den Formfaktoren 2280, 2260, 2242 und 2230. Das Adapterboard verbindet sich über ein 16-Pin-PCIe-Kabel mit dem Raspberry Pi 5 und nutzt dabei eine PCIe x1-Schnittstelle mit Unterstützung für Gen2- und Gen3-Modi. Es unterstützt den Systemstart von der NVMe-SSD und bietet im Vergleich zur TF-Karten-Schnittstelle des Raspberry Pi deutlich höhere Lese- und Schreibgeschwindigkeiten.
Das Board unterstützt zwei Stromversorgungsoptionen: standardmäßig über das PCIe-Kabel oder alternativ über ein separates 3-Pin-Kabel für zusätzliche Stabilität bei höherem Strombedarf. Die Oberfläche ist mit einer vergoldeten Anti-Oxidationsschicht versehen, um die Signalqualität zu verbessern und die Lebensdauer zu erhöhen. Zwei integrierte LED-Anzeigen ermöglichen eine einfache Statusüberwachung des Systems.
Merkmale im Überblick
- Adapter für NVMe M.2 SSDs mit Raspberry Pi 5
- Unterstützt Größen: 2280 / 2260 / 2242 / 2230
- PCIe x1 Gen2/3 über 16-Pin-Kabelverbindung
- Unterstützt NVMe-Protokoll-basierte SSDs
- Starten des Raspberry Pi 5 von SSD möglich
- Erhöhte Datenraten gegenüber microSD-Karten
- Anti-Oxidations-Oberfläche mit Goldbeschichtung
- Zwei Betriebs-LEDs zur Statusanzeige
- Raspberry Pi 5 (über 16-Pin-PCIe-Interface)
- NVMe M.2 SSDs der Größen 2280, 2260, 2242, 2230
- Gen2 und Gen3 PCIe-Modi
- M.2-Schnittstelle: M-Key Slot
- PCIe-Standard: x1 Gen2/Gen3
- Montageposition: Oberseite
- Protokollunterstützung: ausschließlich NVMe
- Unterstützte Formfaktoren: 2280 / 2260 / 2242 / 2230
- Theoretische Datenrate Gen3: bis zu 8 Gbps
- Gemessene Lese-/Schreibgeschwindigkeit: ca. 800 MB/s
- Stromversorgung: über PCIe-Kabel (Standard) oder 3-Pin-Kabel
- Anzeige: 2x LEDs zur Betriebsanzeige
- Vergoldete Oberfläche zur Signalstabilisierung
- Erweiterung: schneller Systemstart und Dateizugriff über NVMe
- Nur NVMe-kompatible M.2 SSDs unterstützt
- Kompatibel mit Bootloader-Funktion des Raspberry Pi 5
- 1x PCIe TO M.2 Board (D)
- 1x 16P-Kabel (40mm)
- 1x PH2.0 3PIN Kabel (~5 cm)
- 1x Abstandshalter-Set
- Produktseite und Dokumentation
