Waveshare ESP32-P4-WIFI6-POE-ETH-D, Dual-Core RISC-V 360MHz, Antenne, Display, Kamera, Lautsprecher

Beschreibung

ESP32-P4-WIFI6-POE-ETH mit RPi Camera (B) und 10.1-DSI-TOUCH-A Display

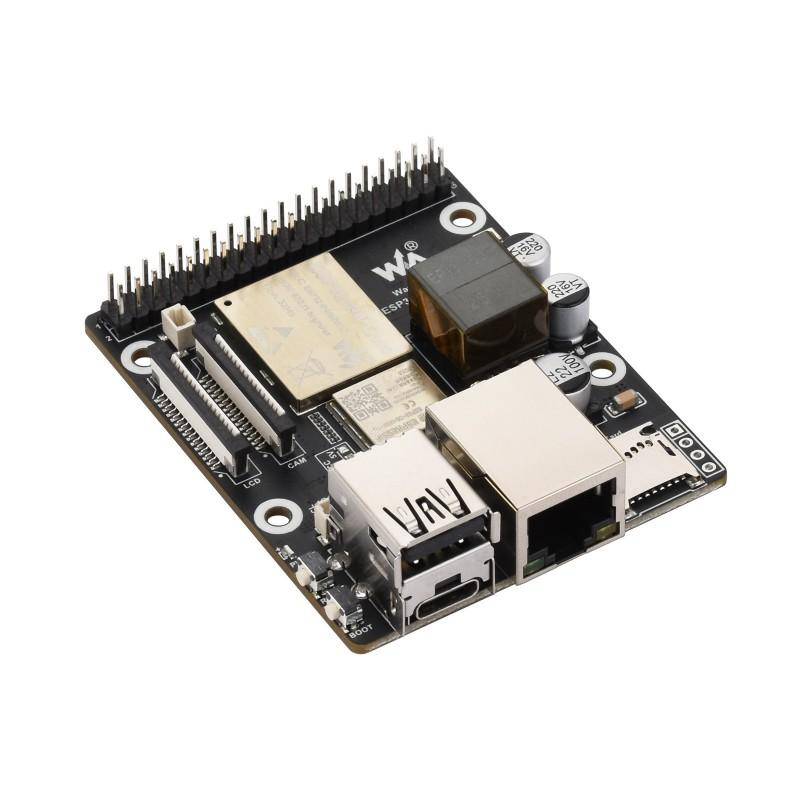

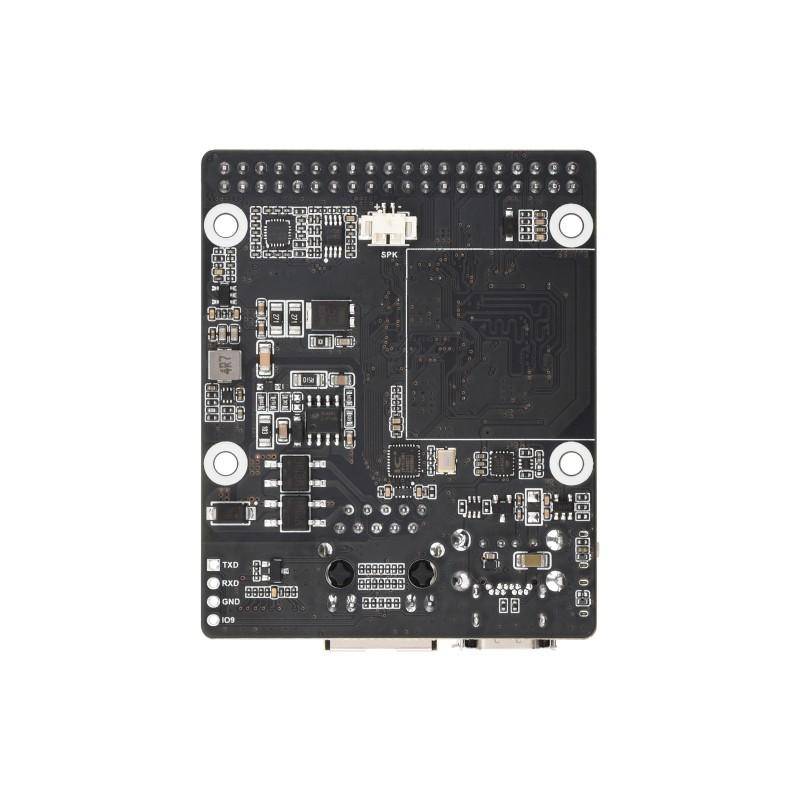

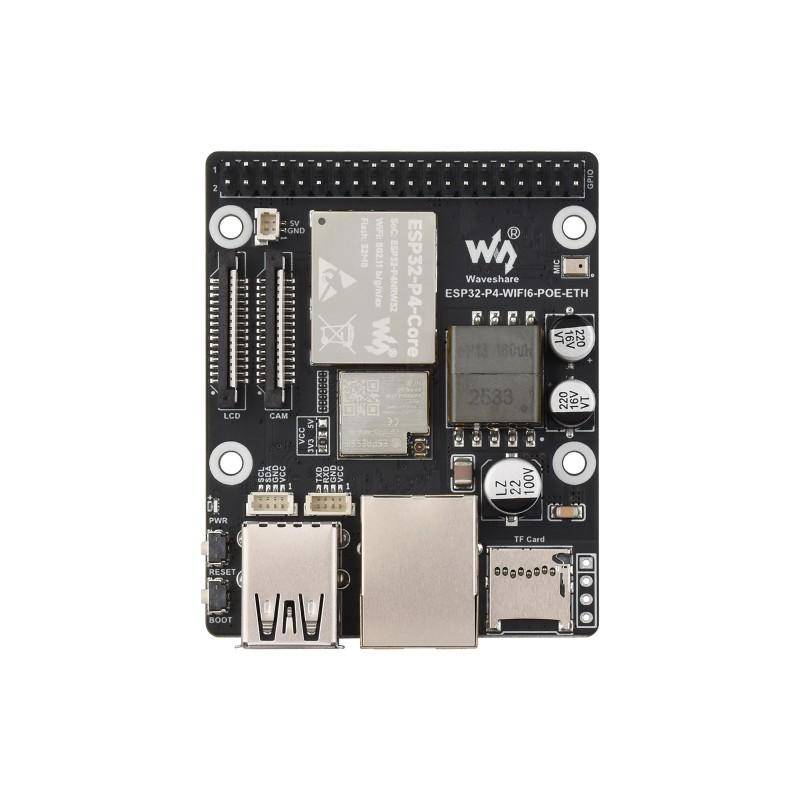

Das ESP32-P4-WIFI6-POE-ETH mit RPi Camera (B) und 10.1-DSI-TOUCH-A ist ein Entwicklungsboard-Set auf Basis der Mikrocontroller ESP32-P4 und ESP32-C6. Es unterstützt drahtlose Kommunikation über Wi-Fi 6 und Bluetooth 5 LE und ist zusätzlich mit einem Power-over-Ethernet (PoE) Modul ausgestattet. PoE ermöglicht die Stromversorgung und Netzwerkverbindung über ein Ethernetkabel.

Das Board verfügt über zahlreiche Schnittstellen zur Mensch-Maschine-Interaktion, darunter MIPI-CSI mit integriertem Bildsignalprozessor, MIPI-DSI, SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART und TWAI. Zusätzlich bietet es Unterstützung für USB OTG 2.0 HS, einen RJ45-Ethernet-Anschluss, einen SDIO-3.0-kompatiblen microSD-Kartensteckplatz sowie Anschlüsse für Mikrofon, Lautsprecher und RTC-Batterie. MIPI-CSI ist eine Schnittstelle zur Bilddatenübertragung von Kameramodulen. MIPI-DSI wird für den Anschluss von Displays verwendet.

Im Kern arbeitet ein Dual-Core-RISC-V-Prozessor mit 360 MHz. Das Board ist mit 32 MB PSRAM und 32 MB Nor Flash ausgestattet. Weitere Sicherheitsmerkmale umfassen ein digitales Signatur-Peripherie-Modul sowie eine dedizierte Schlüsselverwaltungseinheit, wodurch eine gesicherte Datenverarbeitung und Zugriffsschutz ermöglicht werden. Für Bild- und Sprachverarbeitung stehen integrierte Funktionen wie ein JPEG Codec, ein Pixel Processing Accelerator, ein Bildsignalprozessor und ein H.264 Encoder zur Verfügung.

Die enthaltene RPi Camera (B) besitzt einen OV5647 Sensor mit 5 MP Auflösung, manueller Fokussierung, 1/4 inch CMOS-Größe, F2.0 Blende, 6 mm Brennweite und einem Sichtfeld von 60,6 Grad. Eine Nachtsichtfunktion wird nicht unterstützt. Die Kamera wird zusammen mit einem FFC 15PIN Kabel geliefert und ergänzt das Board für Bildverarbeitung, Kameraprojekte und Anwendungen mit MIPI-CSI-Kameraanbindung.

Das enthaltene 10.1-DSI-TOUCH-A Display ist ein kapazitives DSI-Touchdisplay mit IPS-Technologie, Optical Bonding und gehärteter Glasfront. Optical Bonding bezeichnet eine Verbindung von Display und Glasfront, die Reflexionen reduzieren und die Bilddarstellung stabilisieren kann. Das Display unterstützt 10-Punkt-Touch und besitzt einen Betrachtungswinkel von 178 Grad. Die Auflösung beträgt 800 x 1280 Pixel.

Das ESP32-P4-WIFI6-POE-ETH kann in technischen Anwendungsfeldern wie multimedialer Datenverarbeitung, vernetzten IoT-Systemen, Sprachinteraktion, Embedded-Grafiklösungen oder zur Integration in industrielle Netzwerke mit Ethernet-Stromversorgung eingesetzt werden. Die Vielzahl an Schnittstellen erlaubt den Anschluss externer Geräte wie Kameras, Displays oder Sensorik. USB OTG 2.0 HS steht für eine USB-On-The-Go-Schnittstelle mit High-Speed-Datenübertragung, die Host- und Gerätebetrieb unterstützt. PSRAM bezeichnet schnellen Arbeitsspeicher, während Nor Flash zur dauerhaften Programmspeicherung dient.

Merkmale im Überblick

• Development Board auf Basis von ESP32-P4 und ESP32-C6
• Set mit RPi Camera (B), FFC 15PIN Kabel und 10.1-DSI-TOUCH-A Display
• ESP32-P4-Core mit 360 MHz Dual-Core RISC-V Prozessor
• ESP32-C6-MINI-U-H8 Modul für Wi-Fi 6 und Bluetooth 5 LE
• 32 MB PSRAM und 32 MB Nor Flash
• MIPI-CSI Kamera-Interface mit 2 Lanes
• MIPI-DSI Display-Interface mit 2 Lanes
• USB OTG 2.0 High Speed
• 100 Mbps RJ45 Ethernet-Port mit PoE-Funktion
• TF-Kartensteckplatz mit SDIO 3.0
• Onboard-Mikrofon und Speaker Header
• GPIO Header mit 2x 20 Pins und 28 verbleibenden programmierbaren GPIOs
• Sicherheitsfunktionen für geschützte Daten und Abläufe
• RPi Camera (B) mit 5 MP und manuellem Fokus
• 10.1-DSI-TOUCH-A Display mit kapazitivem 10-Punkt-Touch
• IPS-Display mit Optical Bonding und gehärteter Glasfront

• Raspberry Pi Kameramodul B (5 MP)
• 10.1-DSI-TOUCH-A kapazitiver DSI-Touchscreen mit IPS-Technologie
• Kompatibel mit Systemen mit GPIO-Integration
• Geeignet für ESP32-P4-Entwicklung
• Geeignet für ESP32-C6-basierte Wi-Fi 6 und Bluetooth 5 LE Anwendungen
• Geeignet für PoE-Netzwerkanwendungen
• Geeignet für MIPI-CSI Kameramodule mit passender Schnittstelle
• Geeignet für MIPI-DSI Displays mit passender Schnittstelle
• Geeignet für USB OTG 2.0 Anwendungen
• Geeignet für TF-Karten über SDIO 3.0
• Geeignet für externe I2C-Geräte über SH1.0 4PIN Header
• Geeignet für Programmierung und Debugging über UART
• Geeignet für Lautsprecher mit 8 Ohm und 2 W über MX1.25 Speaker Header

• Hauptprozessor: ESP32-P4
• Funkmodul: ESP32-C6-MINI-U-H8
• MCU: RISC-V 32-bit Dual-Core und Single-Core Prozessoren
• Taktfrequenz ESP32-P4: 360 MHz
• Speicher: 128 KB HP ROM, 16 KB LP ROM, 768 KB HP L2MEM, 32 KB LP Static RAM, 8 KB TCM
• PSRAM: 32 MB
• Flash: 32 MB Nor Flash
• Funkverbindung: 2.4 GHz Wi-Fi 6 und Bluetooth 5 LE
• Kommunikation zwischen ESP32-P4 und ESP32-C6: SDIO Interface Protocol
• Display-Interface: MIPI-DSI, 2-Lane
• Kamera-Interface: MIPI-CSI, 2-Lane
• USB: USB OTG 2.0 High Speed
• Ethernet: 100 Mbps RJ45 Ethernet-Port
• PoE: Unterstützt PoE-Stromversorgung über Ethernet
• TF-Kartensteckplatz: SDIO 3.0 Interface Protocol
• Audio: Onboard-Mikrofon, Audio-Codec-Chip, Verstärkerchip und MX1.25 Speaker Header
• Speaker Header: MX1.25 2P Connector, unterstützt 8 Ohm 2 W Lautsprecher
• GPIO Header: 40PIN Header
• Programmierbare GPIOs: 28 verbleibende programmierbare GPIOs
• Weitere Schnittstellen: SPI, I2S, I2C, LED PWM, MCPWM, RMT, ADC, UART, TWAI
• Bild- und Sprachverarbeitung: JPEG Codec, Pixel Processing Accelerator, Image Signal Processor, H.264 Encoder
• Sicherheitsfunktionen: Secure Boot, Flash Encryption, kryptografische Beschleuniger, TRNG, Access Permission Management, Privilege Separation
• Board-Abmessungen: 55 x 68 mm
• Befestigungsabstand horizontal: 48 mm
• Befestigungsabstand vertikal: 33 mm
• Kamera: RPi Camera (B)
• Kamerasensor: OV5647
• Kameraauflösung: 5 MP
• CMOS-Größe: 1/4 inch
• Blende: F2.0
• Brennweite: 6 mm
• Sichtfeld: 60,6 Grad
• Nachtsichtfunktion: nicht unterstützt
• Fokussierung: manueller Fokus
• Kamerakabel: FFC 15PIN Kabel
• Display-Modell: 10.1-DSI-TOUCH-A
• Display-Typ: DSI Capacitive Touch Display
• Display-Technologie: IPS Screen
• Displayglas: Optical Bonding Toughened Glass Panel
• Touch-Funktion: 10-Punkt-Touch
• Display-Auflösung: 800 x 1280 Pixel (H x V)
• Display-Kommunikationsschnittstelle: MIPI-DSI, 2-Lane
• Display-Helligkeit: 400 cd/m²
• Touch-Chip: GT9271
• Display-Abmessungen: 147,0 x 239,0 mm
• Anzeigebereich: 135,36 x 216,58 mm
• Pixelabstand: 0,1692 mm (H) x 0,1692 mm (V)
• Kontrastverhältnis: 800:1
• Betriebstemperatur Display: 0 °C bis 60 °C
• Betrachtungswinkel Display: 178 Grad

• Unterstützt Anbindung an KI-Sprachplattformen wie DeepSeek oder Doubao.

• 1x ESP32-P4-WIFI6-POE-ETH Board
• 1x 10.1-DSI-TOUCH-A Display
• 2x SH1.0 4PIN Kabel, ca. 150 mm
• 1x 1217 8 Ohm 2 W Lautsprecher
• 1x 2.4G Antenne
• 1x RPi Camera (B)
• 1x FFC 15PIN Kabel
• 1x MIPI-DSI-Cable-12cm
• 1x MX 1.25 2PIN to 2.54 3PIN Kabel
• 2x FFC 22PIN 200 mm Kabel
• 1x MX1.25 2PIN to MX1.25 4PIN Kabel, ca. 150 mm
• 1x MX1.25 2PIN to SH1.0 2PIN Kabel, ca. 80 mm
• 1x USB Type-A Dual-Plug Kabel
• 1x USB Type-A to Type-C Kabel, ca. 1 m
• 1x Abstandshalter-Set
• 1x Schraubenset

• Hersteller-Wiki zum Produkt
• Informationen zum 10.1-DSI-TOUCH-A Display
