Beschreibung
Gerätefunktionen & Komponenten
- Plasma / CUT - Mittels Strom wird ein Plasmastrahl erzeugt, der das Material aufschmilzt, welches dann mit Druckluft abgetragen wird. So lassen sich mühelos alle leitenden Metalle wie z.B. Normstahl, Edelstahl, Kupfer, Aluminium, Titan u.v.m. präzise schneiden.
- Schnittstärke - Trennschnitte sind materialabhängig bis zu 20 mm möglich. Baustahl ST37 15- 20 mm, V2A oder V4A 8-10 mm, Aluminium 5-8 mm.
- Pilotzündung - Hochfrequenz (HF) Pilotzündung für ein erstklassiges Zündverhalten. Kein Kontakt mit dem Werkstück nötig! Die Pilotflamme stellt den Lichtbogen her. Dieser Brenner kann mit einem, im Lieferumfang enthaltenen, Abstandshalter betrieben werden.
- Schneidstrom - Stufenlose Einstellung von 30 bis 60 A. Eine THC-Schnittstelle ermöglicht die Anbindung an CNC-Portalanlagen und eine automatische Regelung des Brennerabstands über die Lichtbogenspannung – ideal für präzise Serien- und Konturschnitte.
- Luftnachlauf - Nach Beendigung des Schneidvorgangs strömt automatisch Luft nach, um dem Brenner zu kühlen und den Verschleiß der Düse und Elektrode zu mindern.
Technische Daten

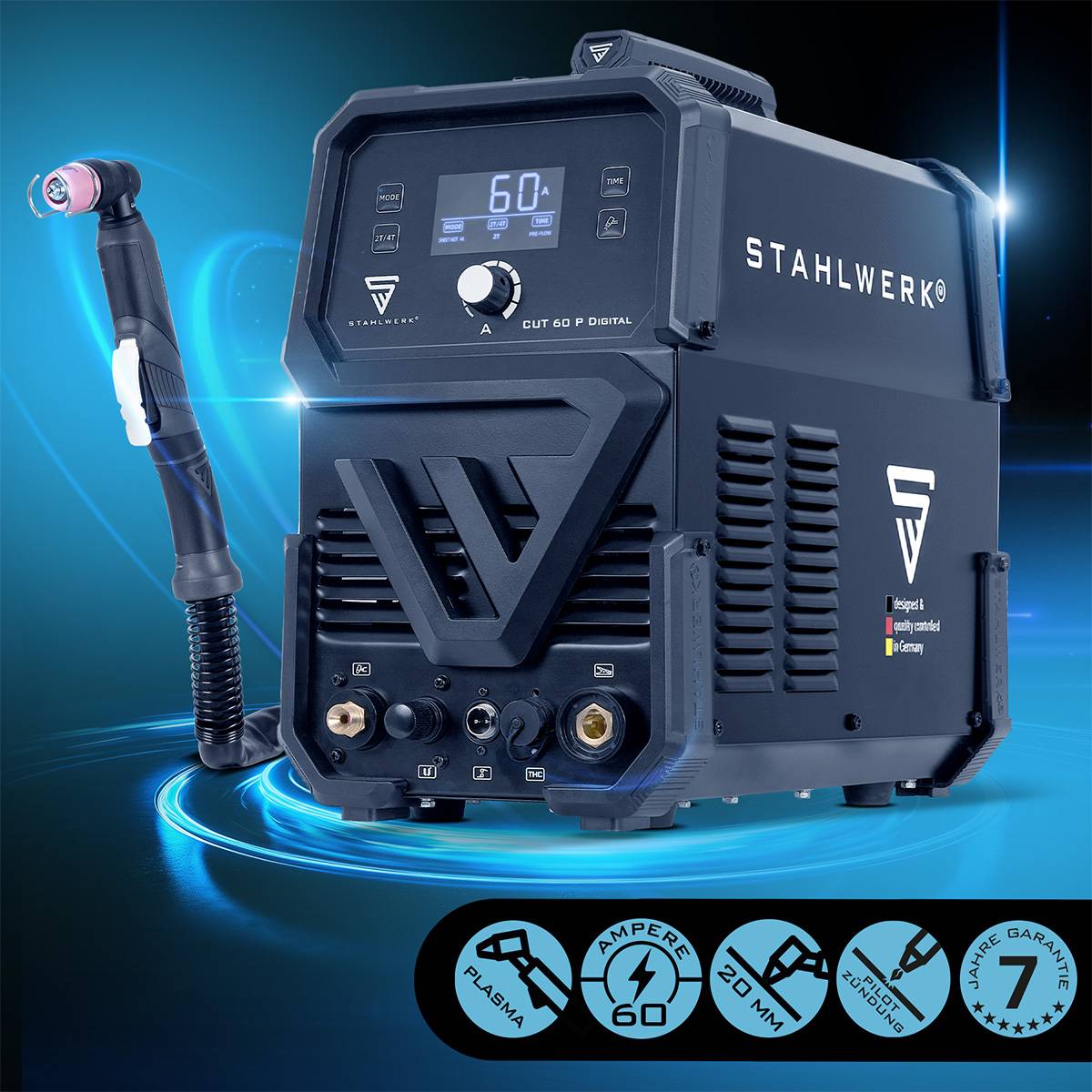

- Modell: STAHLWERK CUT 60 P Digital
- Ausgangsstrom: 30-60 A
- Einschaltdauer (40 °C): 60 % bei 60 A / 100 % bei 50 A
- THC-Ausgangsspannung: 285 V (± 10 V)
- Leerlaufspannung: 320 V
- Schutzart: IP21S
- Netzspannung: 400 V AC (+-15%) / 3 Ph
- Netzfrequenz: 50/60 Hz
- Maximaler Netzstrom (I1max): 17,5 A
- Größter effektiver Netzstrom (I1eff): 13,5 A
- Gewicht: 19,6 kg
- Maße L x B x H (mm): 485 x 238 x 437
- Netzanschluss: 5-poliger CEE-Stecker, 400V, 16A
- Luftdruck: 4 - 6 bar
- Luftdurchfluss: min. 100 L / min
- Normen: IEC 60974-1; EN 60974-10 (Class A)
- WEEE-Reg.-Nr. DE: 85577200
- Zertifiziert durch: SGS Standards Technical Services Co., Ltd
