Beschreibung

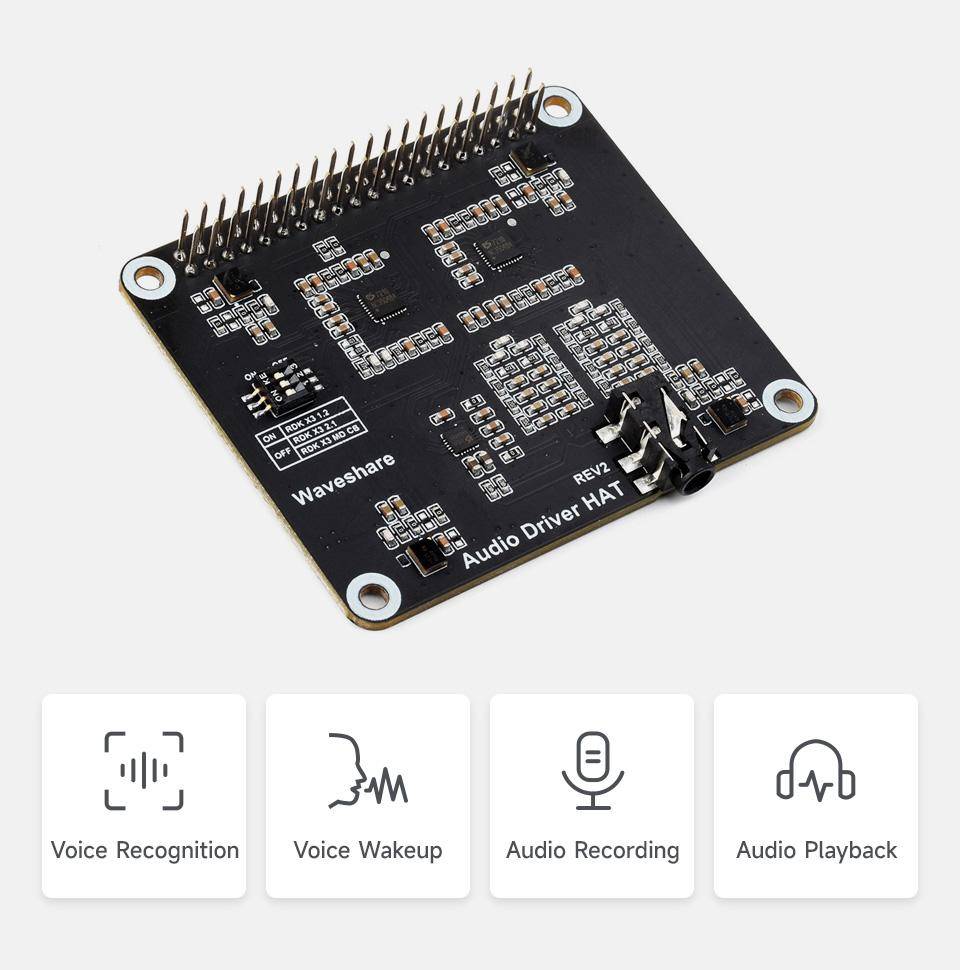

Waveshare Audio Driver HAT
Das Waveshare Audio Driver HAT ist ein Audioerweiterungsmodul, das speziell für das RDK X3 Development Board entwickelt wurde. Es erweitert das Board um umfassende Audiofunktionen für Anwendungen mit Wiedergabe, Aufnahme, Spracherkennung und Sprachaktivierung. Das Modul integriert hochwertige Audio-Encoder- und Decoder-Chips und ermöglicht eine verlustarme Verarbeitung von Audiosignalen. Über den standardisierten 40-Pin-Header kann das Board direkt mit dem RDK X3 verbunden werden.
Das Audio Driver HAT verwendet den ES7210 Hochleistungs-4-Kanal-Encoder und den ES8156 Stereo-Audio-Decoder, beide mit I2S-Kommunikationsschnittstelle. Dadurch wird eine hochwertige analoge und digitale Signalverarbeitung gewährleistet. Das Board verfügt über vier integrierte MEMS-Silizium-Mikrofone, die eine Vierkanal-Audioaufnahme mit hoher Klangqualität ermöglichen. Ein 3,5-mm-Klinkenanschluss erlaubt die direkte Audioausgabe über Kopfhörer. Zusätzlich werden Effekte wie Stereo und 3D-Surround unterstützt. Steuer- und Audioverbindungen erfolgen über I2C und I2S, wodurch eine präzise Synchronisation zwischen den Audiochips und dem Entwicklungsboard realisiert wird.
Das Modul wird mit einer Betriebsspannung von 3,3 V betrieben und hat eine kompakte Größe von 65 × 56 mm. Mit einem Signal-Rausch-Abstand (SNR) von 102 dB beim ADC und 110 dB beim DAC werden klare und rauschfreie Audiosignale erzielt. Es ist damit für Projekte geeignet, die Sprachsteuerung, Audioanalyse, Musikverarbeitung oder intelligente Sprachinteraktion erfordern.

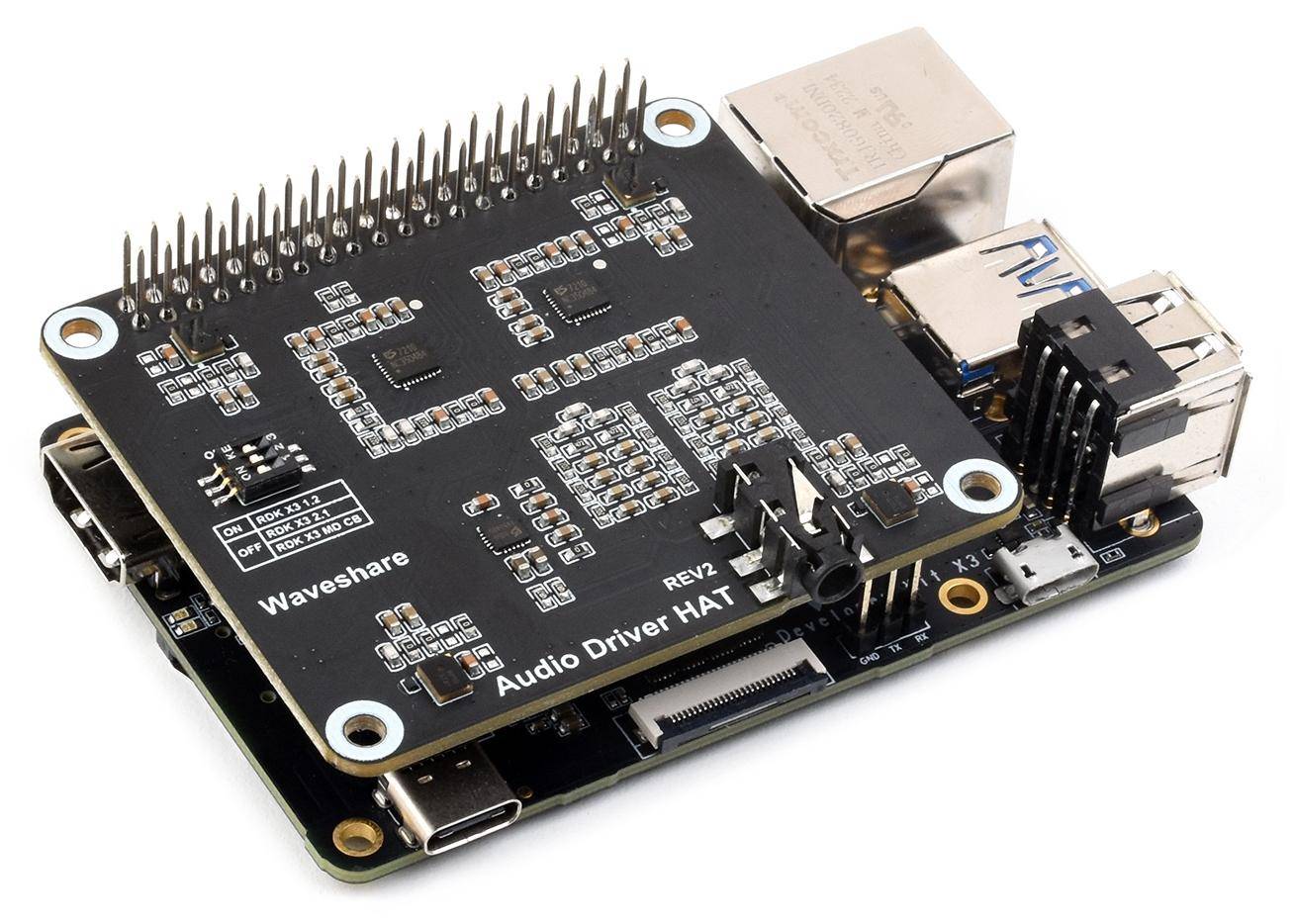

In einfachen Worten: Dieses Board fügt einem Entwicklungsboard die Fähigkeit hinzu, Ton aufzunehmen und wiederzugeben. Es kann Sprache erkennen, auf Sprachbefehle reagieren und Audiodaten verarbeiten. Es wird über den 40-Pin-Anschluss mit dem RDK X3 verbunden und bietet Kopfhöreranschluss, integrierte Mikrofone und digitale Signalverarbeitung für Audioanwendungen.
Merkmale im Überblick
- Audioerweiterungsmodul für RDK X3 Development Board
- Unterstützt Audio-Wiedergabe und -Aufnahme
- ES7210 4-Kanal-Audio-Encoder-Chip
- ES8156 Stereo-Audio-Decoder-Chip
- Vier integrierte MEMS-Silizium-Mikrofone
- Standard-3,5-mm-Kopfhöreranschluss
- Unterstützung von Stereo- und 3D-Soundeffekten
- I2S-Audioschnittstelle und I2C-Steuerschnittstelle
- Standardisierter 40-Pin-RDK-X3-Header
- Kompatibel mit RDK X3 V1.2, V2.1 und RDK X3 MD
- RDK X3 Development Board
- RDK X3 V1.2
- RDK X3 V2.1
- RDK X3 MD
- Audio-Encoding-Chip: ES7210
- Audio-Decoding-Chip: ES8156
- Steuerschnittstelle: I2C
- Audio-Schnittstelle: I2S
- ADC SNR: 102 dB
- DAC SNR: 110 dB
- Betriebsspannung: 3,3 V
- Abmessungen: 65 × 56 mm
- Vier integrierte MEMS-Mikrofone
- Standard-3,5-mm-Kopfhöreranschluss

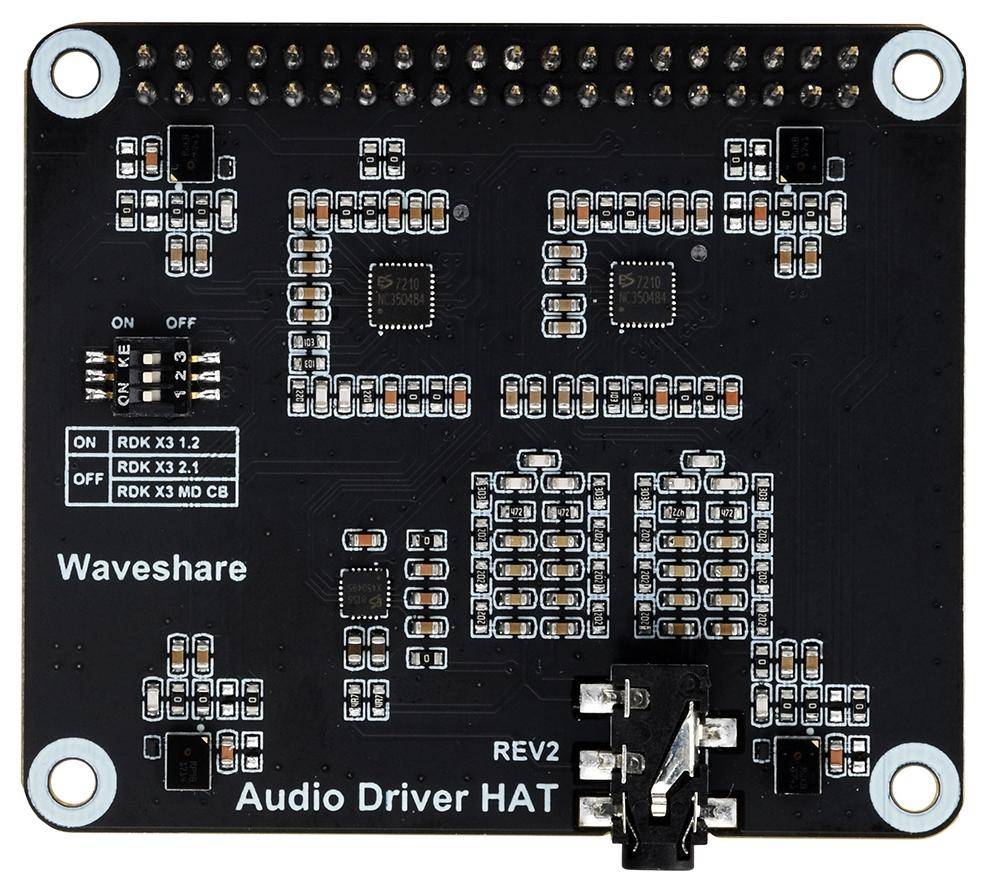

- DIP-Schalter für Kompatibilitätseinstellungen
- 40-Pin-GPIO-Header für RDK X3
- Unterstützt Sprachaktivierung und Spracherkennung
- Geeignet für Anwendungen mit Audioanalyse oder Sprachsteuerung
- Lieferung mit Online-Ressourcen und Handbuch
- 1x Waveshare Audio Driver HAT
- Waveshare Produktseite und Handbuch
