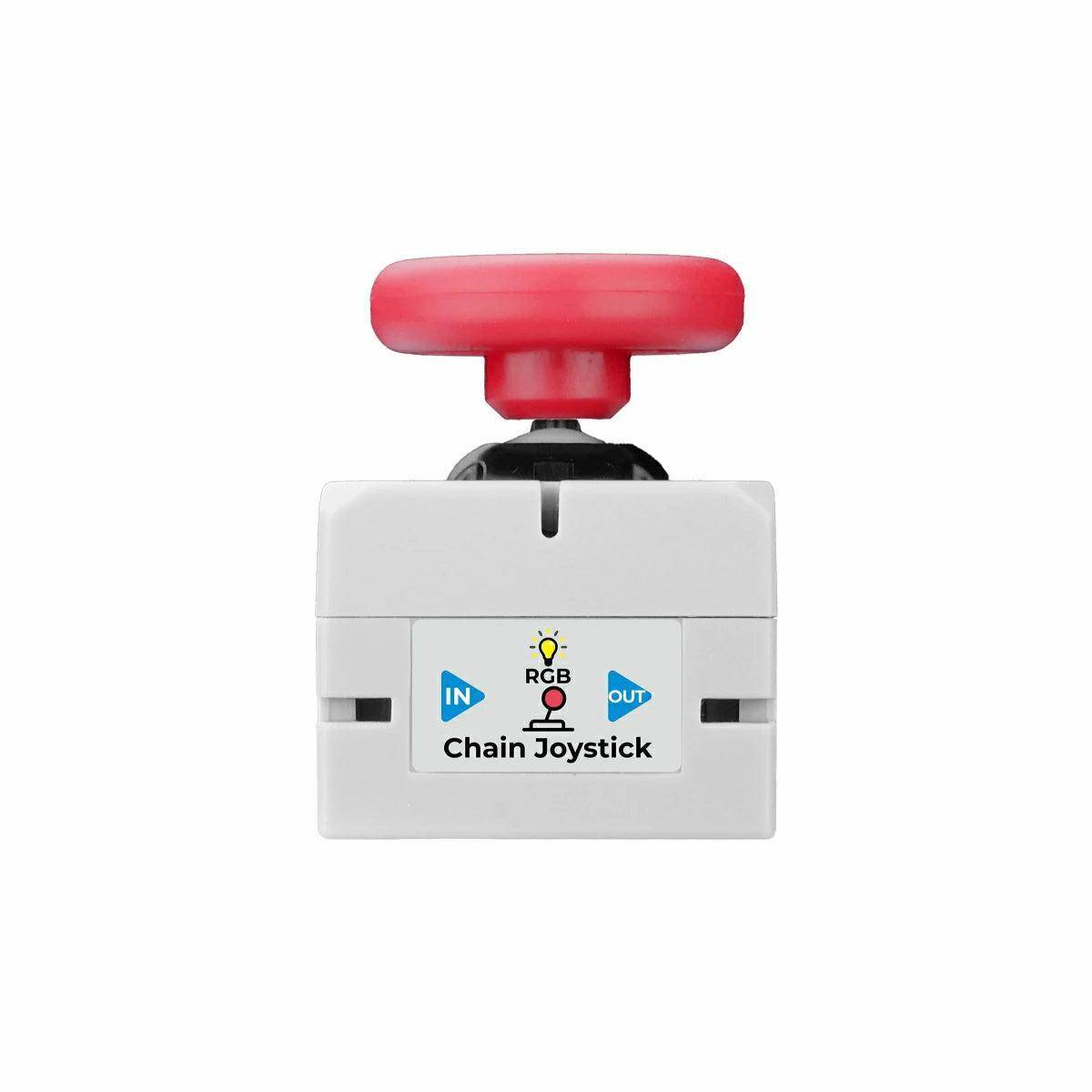

Chain Joystick (STM32G031)

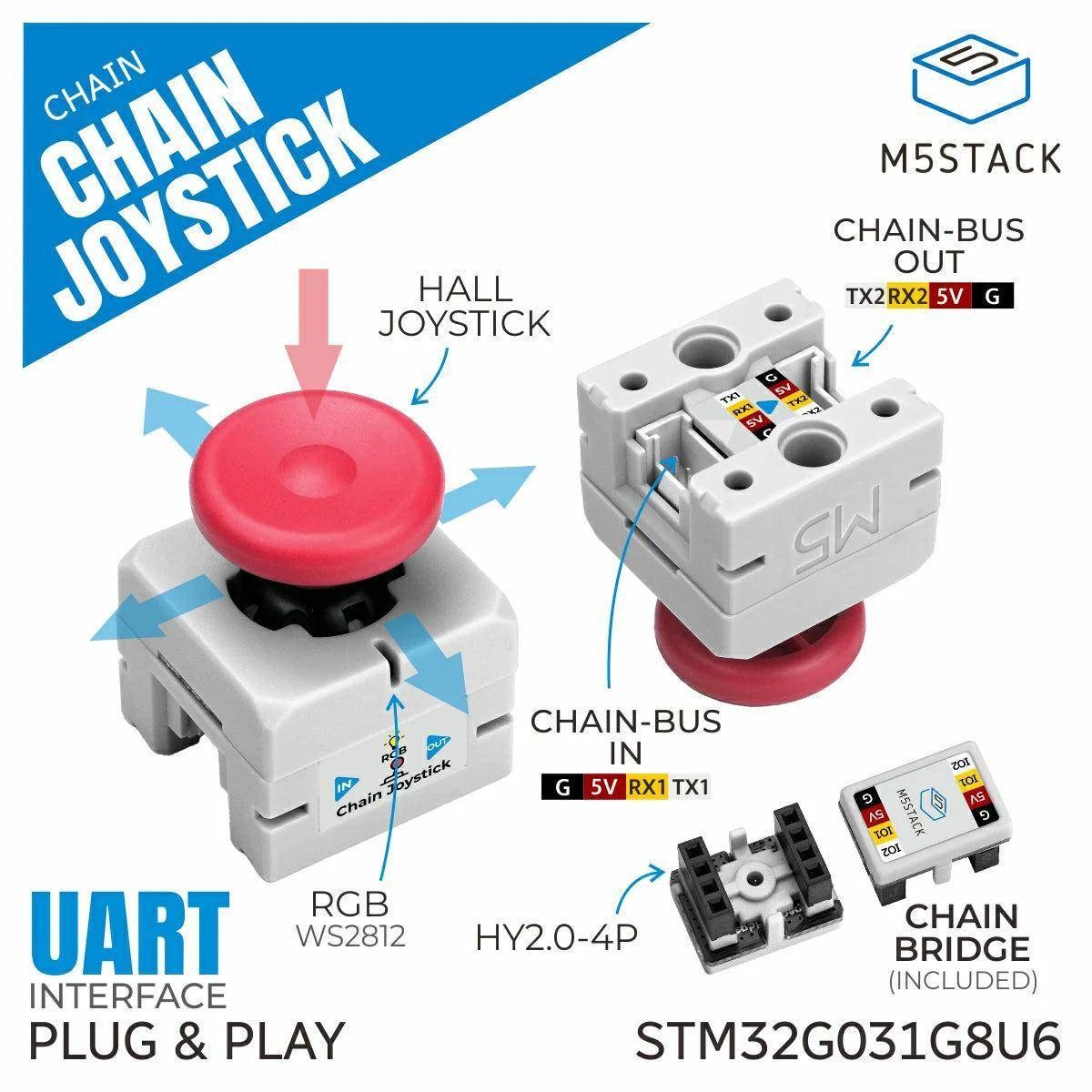

Der Chain Joystick ist ein hochpräzises Joystick-Eingabemodul der M5Stack Chain-Serie. Es handelt sich um ein Hall-Effekt-Joystick-Modul, das eine dreiachsige Steuerung ermöglicht. Die analogen Eingänge dienen der Erfassung von X- und Y-Achsenbewegungen, während die Z-Achse über einen digitalen Taster angesprochen wird. Der verwendete Hall-Effekt-Sensor ermöglicht eine berührungslose Positionsbestimmung durch die Erfassung von Magnetfeldveränderungen. Diese Technik zeichnet sich durch Verschleißfreiheit, hohe Genauigkeit sowie eine starke Störfestigkeit aus, was zur Stabilität und langen Lebensdauer des Produkts beiträgt. Zusätzlich ist ein programmierbarer RGB-LED-Indikator integriert, der zur Statusanzeige oder Interaktion verwendet werden kann.
Der integrierte Mikrocontroller STM32G031G8U6 und das serielle UART-Kaskadenkommunikationsprotokoll ermöglichen die Erweiterung mit weiteren Modulen der Chain-Serie über zwei HY2.0-4P-Schnittstellen. Die Anwendung reicht von Mensch-Maschine-Schnittstellen über Robotiksteuerung bis hin zu weiteren interaktiven Einsatzszenarien.
Merkmale im Überblick
- Joystick mit Hall-Effekt-Sensor für X/Y-Achse
- Digitale Tasterfunktion auf Z-Achse
- Integrierter STM32G031G8U6 Mikrocontroller
- 1x programmierbare RGB-LED (WS2812C)
- UART-Kaskadenkommunikation

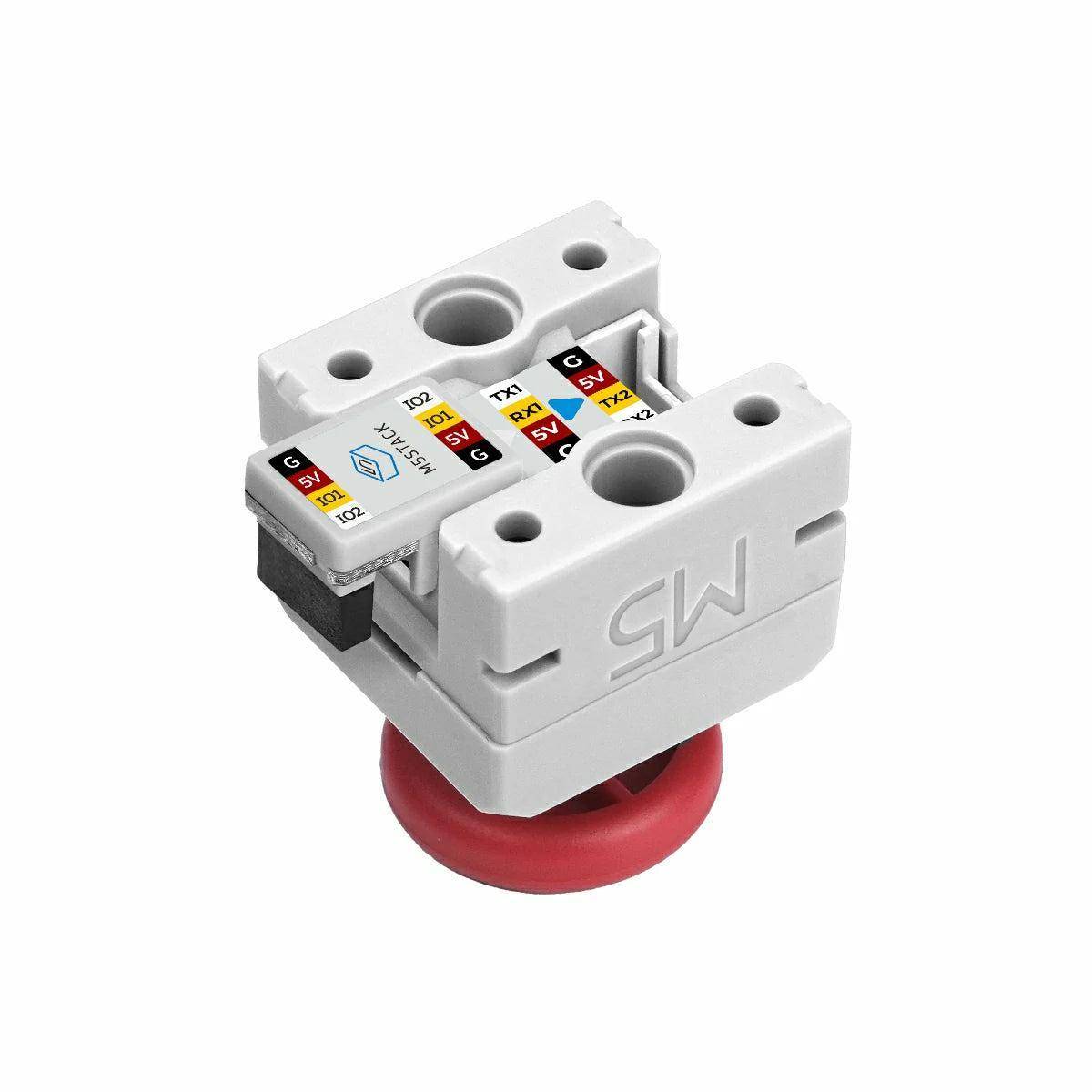

- 2x HY2.0-4P-Schnittstellen zur Erweiterung
- Verschleißfreie, kontaktlose Steuerung
- Störfest und langlebig
- Kompatibel mit M5Stack Chain-Serie
- Nutzbar mit UART-basierten Steuerungssystemen
- Mikrocontroller: STM32G031G8U6
- Eingangsspannung: DC 5V
- Kommunikationsschnittstelle: UART
- Schnittstellentyp: 2x HY2.0-4P
- RGB-LED: 1x WS2812C
- Betriebsstromaufnahme: 25,4 mA
- Betriebstemperatur: 0 ~ 40°C
- Produktabmessungen: 23,9 x 23,9 x 30,4 mm
- Produktgewicht: 8,6 g
- Verpackungsgröße: 138,0 x 93,0 x 25,0 mm
- Bruttogewicht: 12,0 g
- Kommunikationsprotokoll unterstützt Kaskadierung mehrerer Module
- 1x Chain Joystick
- 1x Chain Bridge
