Chain Mechanical Key Button (STM32G031)

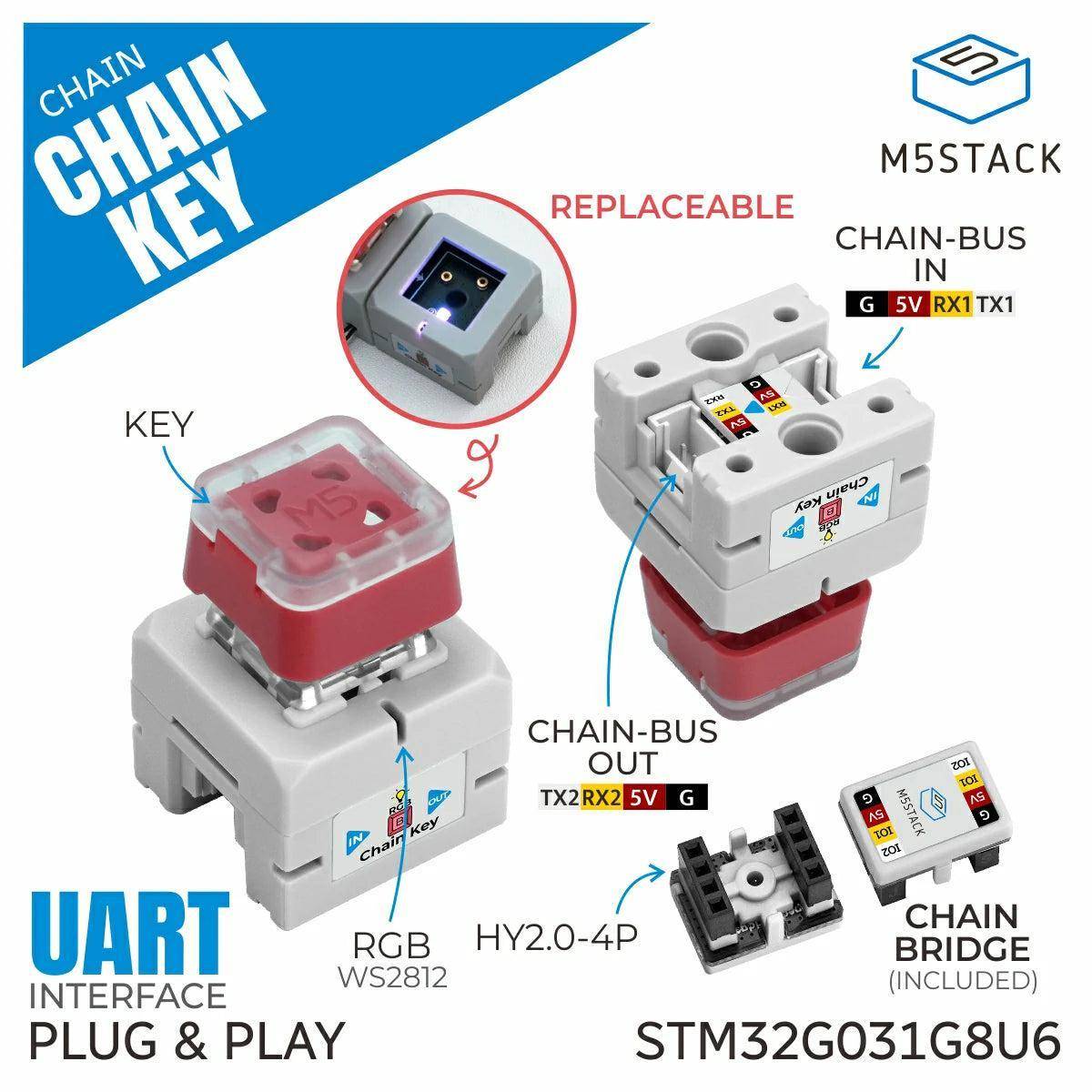

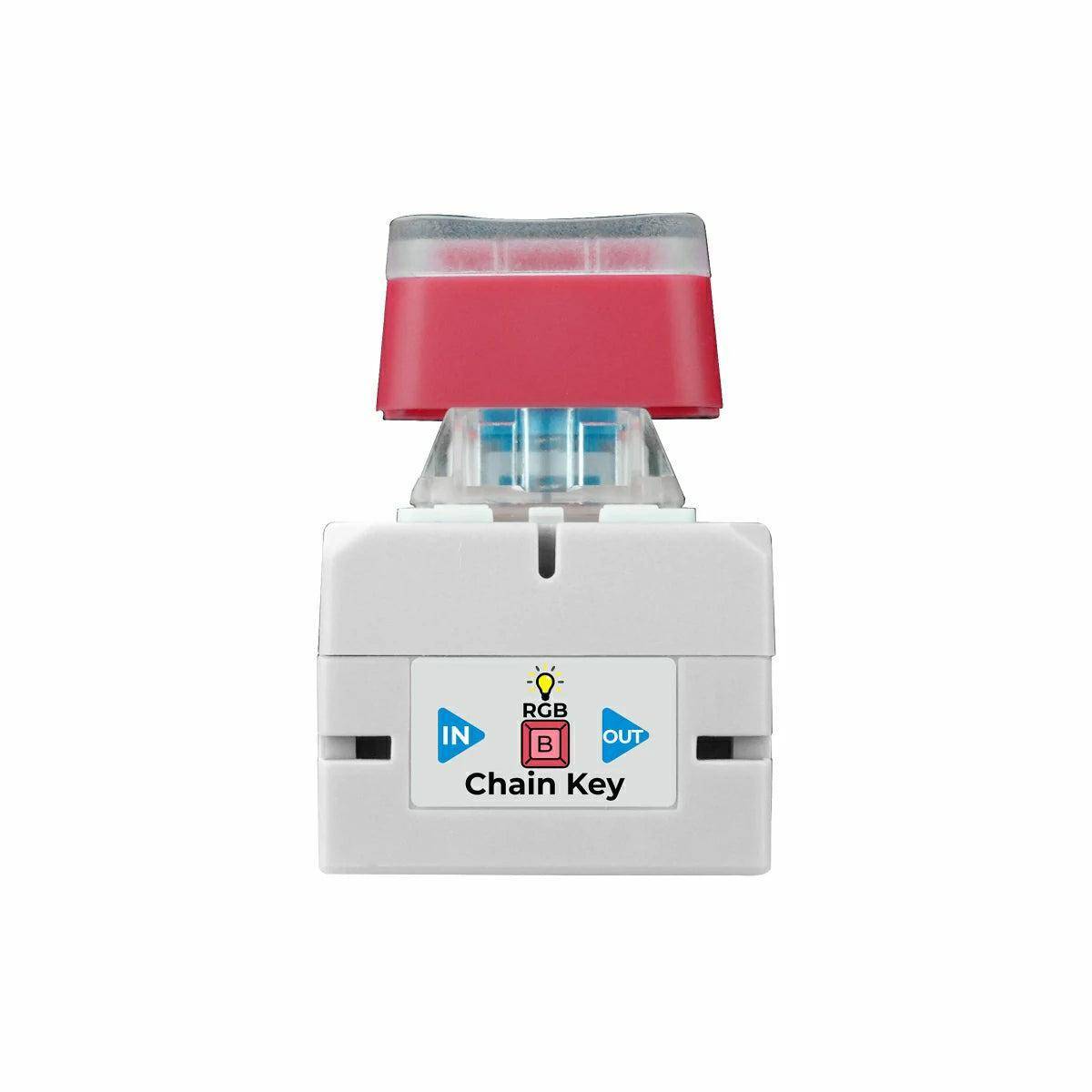

Der Chain Key ist ein Eingabemodul mit einer einzelnen Taste innerhalb der M5Stack Chain-Serie. Es basiert auf einem mechanischen Tastenschalter mit taktilem Blauschalter in Hot-Swap-Bauweise. Dadurch kann der Schalter bei Bedarf werkzeuglos getauscht werden. Das Modul verfügt über zwei integrierte RGB-LEDs zur Anzeige von Statusinformationen oder Interaktionen. Es eignet sich für Anwendungen in der Mensch-Maschine-Kommunikation und zur Steuerung von Smart-Home-Systemen. Der integrierte Mikrocontroller STM32G031G8U6 verarbeitet die Eingaben und ermöglicht die Kommunikation über ein UART-Kaskadierungsprotokoll. Zwei HY2.0-4P-Schnittstellen ermöglichen den Anschluss weiterer Module aus der Chain-Serie für komplexe Interaktionslösungen.
Der mechanische Tastenschalter erzeugt ein deutlich spürbares Feedback beim Betätigen, wodurch sich der Schaltvorgang taktil wahrnehmen lässt. Dank Hot-Swap-Funktionalität kann der Schalter ohne Lötarbeiten ausgetauscht werden. Die RGB-LEDs lassen sich programmieren, um verschiedene Zustände visuell darzustellen. Die UART-Schnittstelle ermöglicht die serielle Kommunikation mit weiteren Modulen, die über die HY2.0-4P-Steckverbindungen eingebunden werden können.
Das Modul dient als Bedienelement in digitalen Steuerungssystemen. Es kann beispielsweise in Benutzeroberflächen eingebaut werden oder als einzelner Taster in Smart-Home-Projekten Verwendung finden. Die Kombination aus taktilem Feedback, programmierbarer LED-Anzeige und serieller Kommunikationsfähigkeit macht es zu einem vielseitig einsetzbaren Eingabeelement.
Merkmale im Überblick

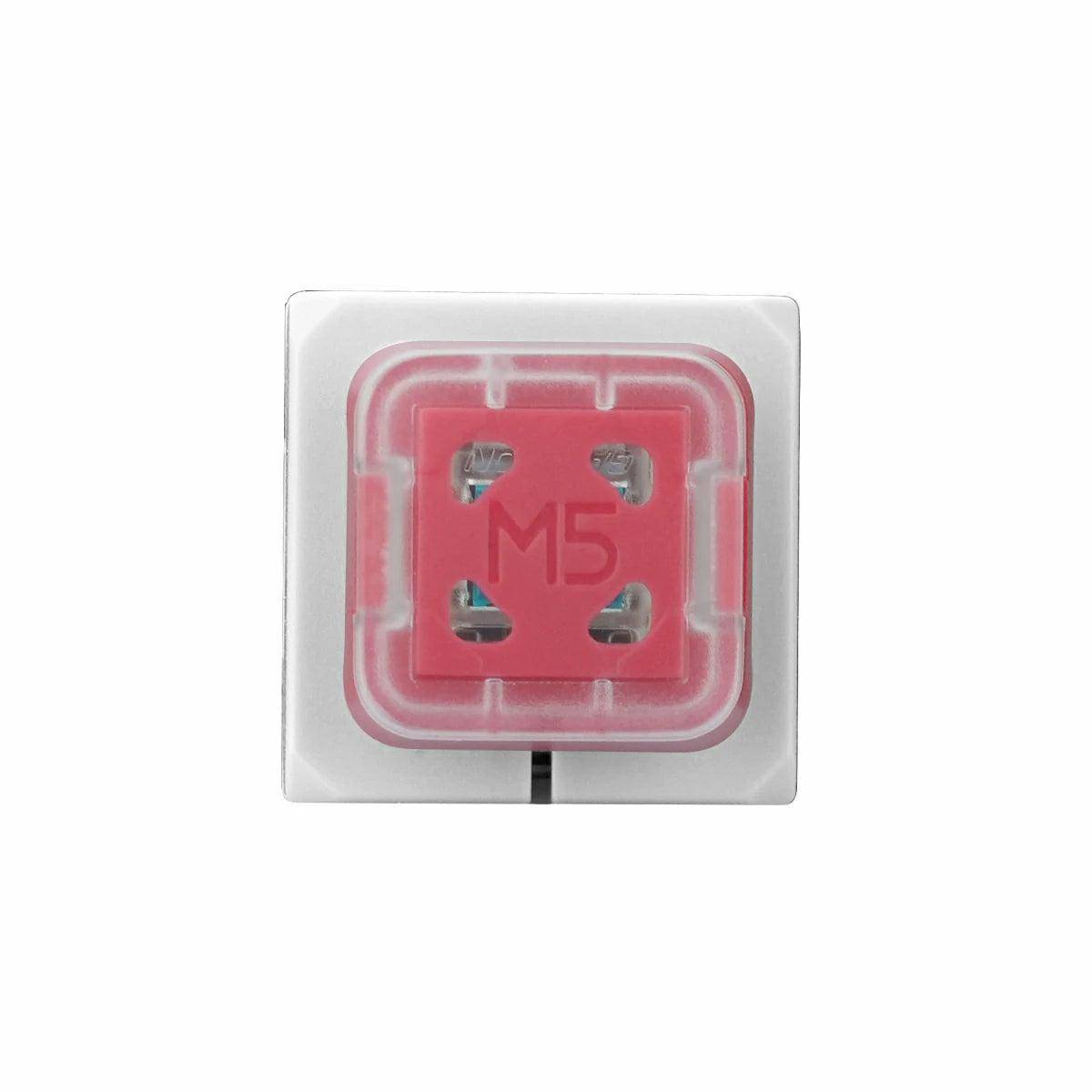

- Einzelner mechanischer Taster mit Blauschalter
- Hot-Swap-fähiger Tastenmechanismus
- Integrierter STM32G031G8U6 Mikrocontroller
- 2x RGB-LED (WS2812B)
- UART-Kaskadenkommunikation

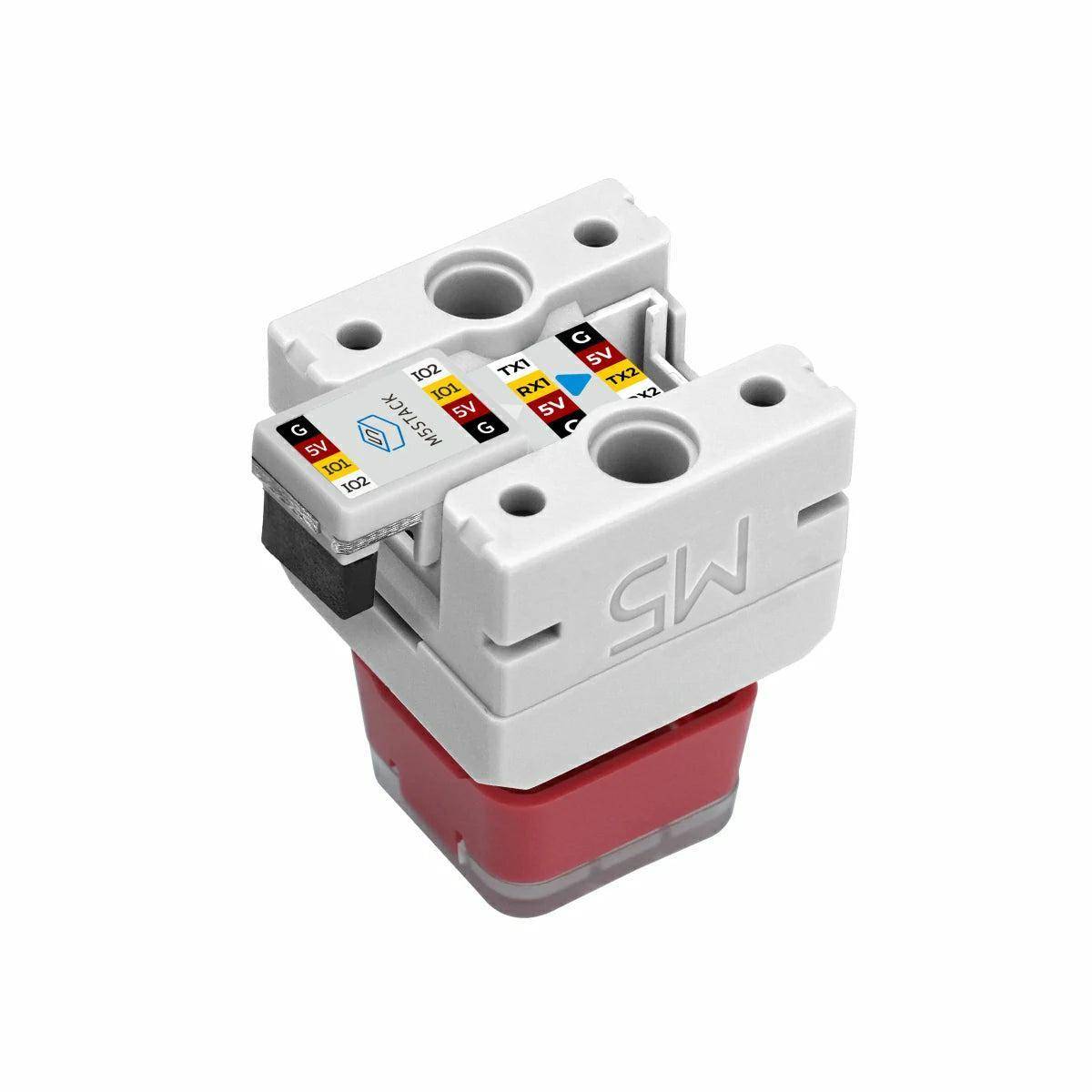

- 2x HY2.0-4P-Schnittstellen für Erweiterungen
- Kompatibel mit M5Stack Chain-Serie
- Einsetzbar in UART-basierten Steuerungssystemen
- Mikrocontroller: STM32G031G8U6
- Eingangsspannung: DC 5V
- Kommunikationsschnittstelle: UART
- Anschlussart: 2x HY2.0-4P
- RGB-LED: 2x WS2812B
- Betriebsstromaufnahme: 28,24 mA
- Betriebstemperatur: 0 ~ 40°C
- Produktgröße: 23,9 x 23,9 x 34,4 mm
- Mechanischer Blauschalter mit taktilem Feedback
- Austauschbarer Schalter dank Hot-Swap-Design
- 1x Chain Key
- 1x Chain Bridge
- 1x Keycap Sticker
