Beschreibung

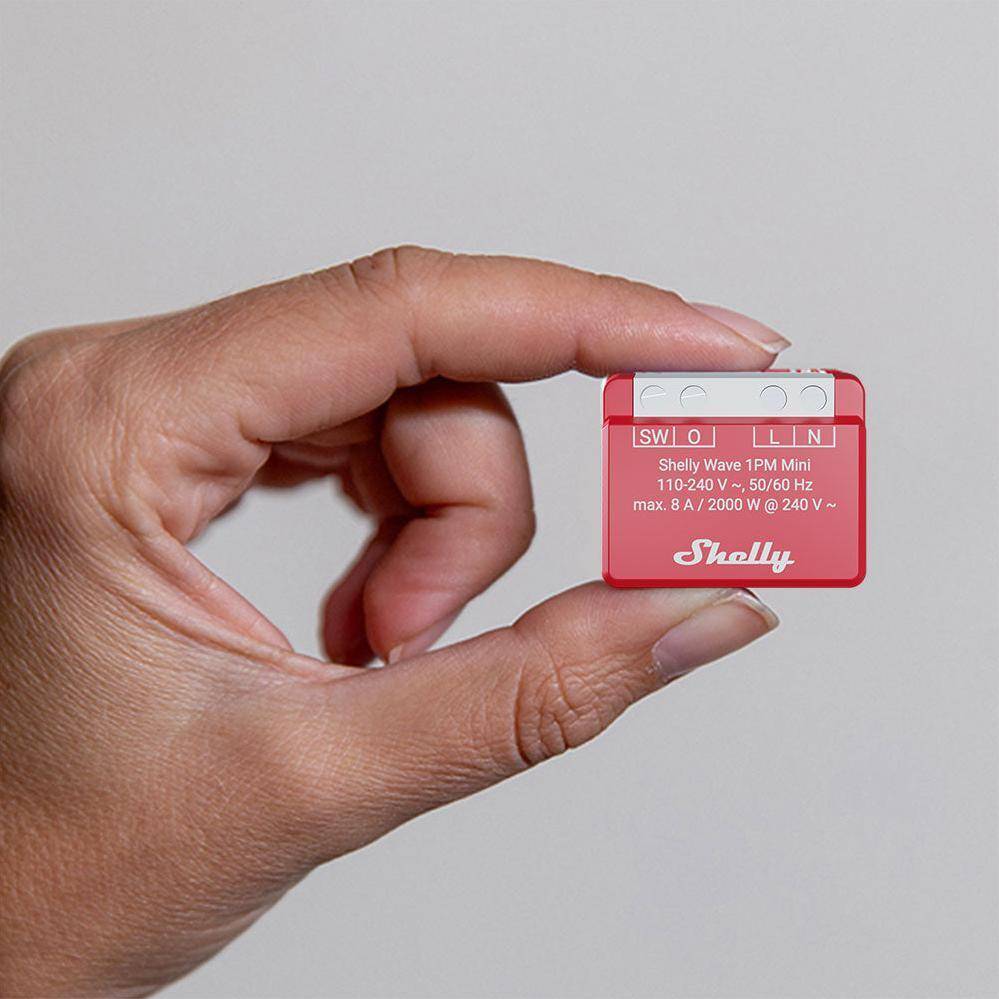

Shelly Wave 1PM Mini LR, Schaltaktor mit Messfunktion, 8A, Z-Wave
Der Shelly Wave 1PM Mini LR ist ein kompakter Z-Wave-Schaltaktor mit integrierter Leistungsmessung, der das Ein- und Ausschalten elektrischer Verbraucher mit einer Last von bis zu 8 A AC sowie die Echtzeitüberwachung des Energieverbrauchs ermöglicht. Das Gerät basiert auf der Z-Wave 800 Serie und unterstützt sowohl Z-Wave Plus (868,4 MHz) als auch Z-Wave Long Range (864 MHz). Die Kommunikation erfolgt entweder über eine Mesh-Topologie oder über eine Long Range Punkt-zu-Punkt-Verbindung mit einem kompatiblen Gateway. Die maximale Reichweite beträgt im Innenbereich bis zu 80 m (Long Range) bzw. 40 m (Mesh), im Außenbereich bis zu 1000 m (Long Range).
Das Gerät eignet sich für den Einbau in Unterputzdosen mit begrenztem Platzangebot und unterstützt sowohl Schalter als auch Taster über einen Eingang (SW1). Die integrierten Schutzfunktionen gegen Überhitzung, Überstrom und Überspannung sorgen für zusätzliche Sicherheit im Betrieb. Über die SmartStart-Funktion kann das Gerät einfach über einen QR-Code in ein kompatibles Z-Wave-Netzwerk eingebunden werden. Eine manuelle Steuerung ist über den integrierten S-Button möglich. OTA-Firmware-Updates und die Unterstützung von S2 Authenticated Security ermöglichen eine sichere und zukunftsfähige Integration in smarte Gebäudeinfrastrukturen.
Der Schaltaktor eignet sich zur Steuerung von Lichtquellen, Lüftern, elektrischen Heizungen oder Haushaltsgeräten wie Waschmaschinen oder Geschirrspülern. Der Energieverbrauch kann durch die integrierte Messfunktion überwacht und optimiert werden. Dies unterstützt den energieeffizienten Betrieb, indem stromintensive Verbraucher erkannt und gezielt automatisiert werden können. In Verbindung mit einem kompatiblen Z-Wave-Gateway können benutzerdefinierte Automationen, Zeitpläne oder Szenen erstellt werden. In Gewerbeimmobilien lässt sich die Energieeffizienz von Geräten wie Druckern oder Beleuchtungen optimieren, in der Industrie können Motoren oder Pumpen überwacht werden.
Das Gerät misst die aktuelle Leistungsaufnahme in Watt und berechnet daraus die verbrauchte Energie in Kilowattstunden. Die Werte werden an das Gateway übermittelt, wobei kWh-Daten bei jeder Zunahme um 0,1 kWh automatisch gesendet werden. Die Steuerung erfolgt über angeschlossene Schalter oder Taster, per Z-Wave-Befehl oder über den S-Button. Bei Stromausfall erfolgt eine automatische Wiederherstellung in den zuletzt definierten Zustand. Das Gerät kann auch als Z-Wave-Repeater (nur im Mesh-Modus) verwendet werden. Für die Nutzung im Long Range Modus ist ein speziell kompatibles Gateway erforderlich.
Merkmale im Überblick
- Steuerung von Geräten bis 8 A / 2000 W
- Leistungsmessung in Watt und Energieerfassung in kWh
- Unterstützung für Z-Wave 800 Serie, Plus und Long Range
- SmartStart-Integration durch QR-Code-Scan
- Integrierte Sicherheitsfunktionen (Überstrom, Überhitzung, Überspannung)
- S2 Authenticated Security und OTA-Firmware-Updates
- Manuelle Steuerung über S-Button

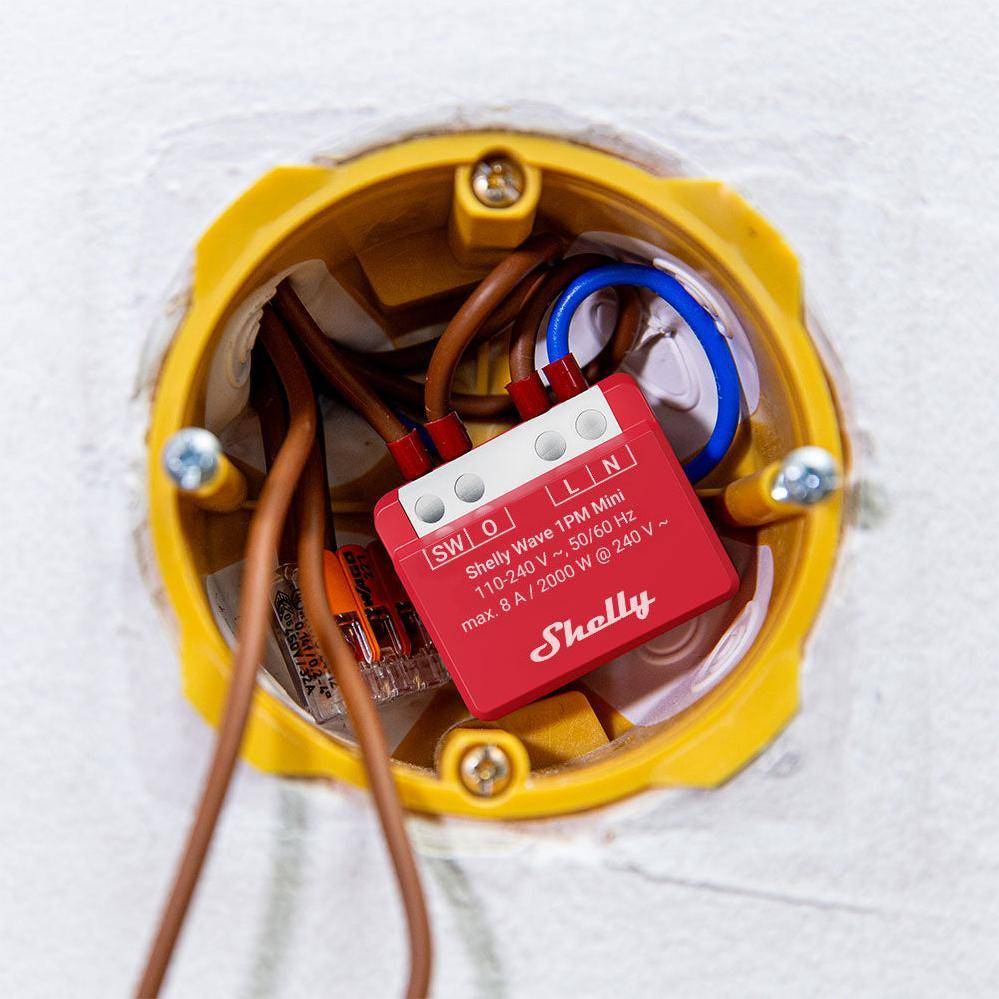

- Geeignet für Unterputzdosen mit begrenztem Platz
- Z-Wave Gateways (Plus und Long Range)
- Schalter und Taster (einpolig)
- Versorgungsspannung: 110240 V AC, 50/60 Hz
- Eigenverbrauch: < 0,3 W
- Leistungsmessung: Ja (W und kWh)
- Externer Schutz: 10 A, Auslösecharakteristik B oder C, 6 kA Ausschaltvermögen
- Energieminderungsklasse: Klasse 3
- Max. Schaltspannung AC: 240 V
- Max. Schaltstrom AC: 8 A
- Max. Schaltleistung AC: 2000 W
- Max. Schaltspannung/Strom DC: Nicht anwendbar
- Überhitzungsschutz: Ja
- Überstromschutz: Ja
- Überspannungsschutz: Ja
- Z-Wave Long Range: bis 80 m (innen), bis 1000 m (außen)
- Z-Wave Mesh: bis 40 m (innen)
- Z-Wave Repeater: Ja (nur Mesh)
- Z-Wave Frequenzbänder: 864 MHz (LR), 868,4 MHz (Plus)
- CPU: Z-Wave S800
- Max. Sendeleistung: < 25 mW
- Abmessungen: 29 x 35 x 16 mm ± 0,5 mm
- Gewicht: 18 ± 1 g
- Montage: Unterputz (in-wall box)
- Max. Drehmoment Schraubklemmen: 0,4 Nm / 3,54 lbin
- Leiterquerschnitt: 0,22,5 mm² (massiv, flexibel, Aderendhülsen)
- Abisolierlänge: 67 mm
- Gehäusematerial: Kunststoff
- Farbe: Rot
- Umgebungstemperatur: -20 °C bis +40 °C
- Luftfeuchtigkeit: 3070 % RH
- Max. Einsatzhöhe: 2000 m

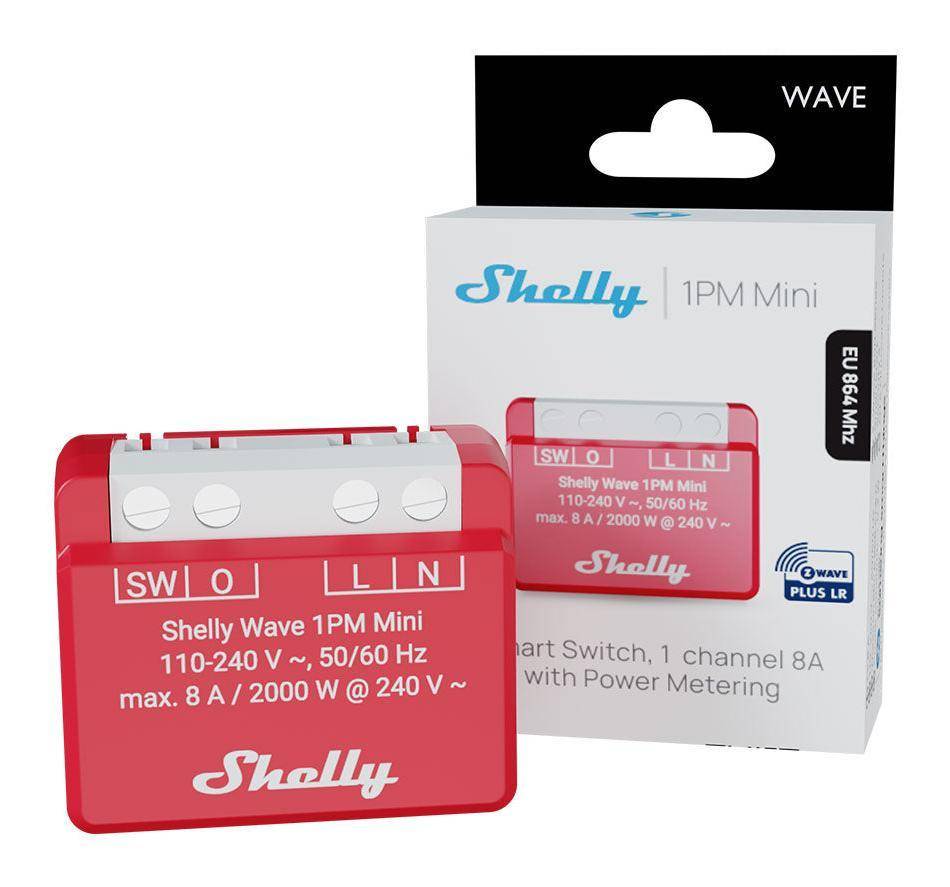

- Shelly Wave 1PM Mini LR
- Benutzerhandbuch (digital)
- Benutzerhandbuch (PDF)
