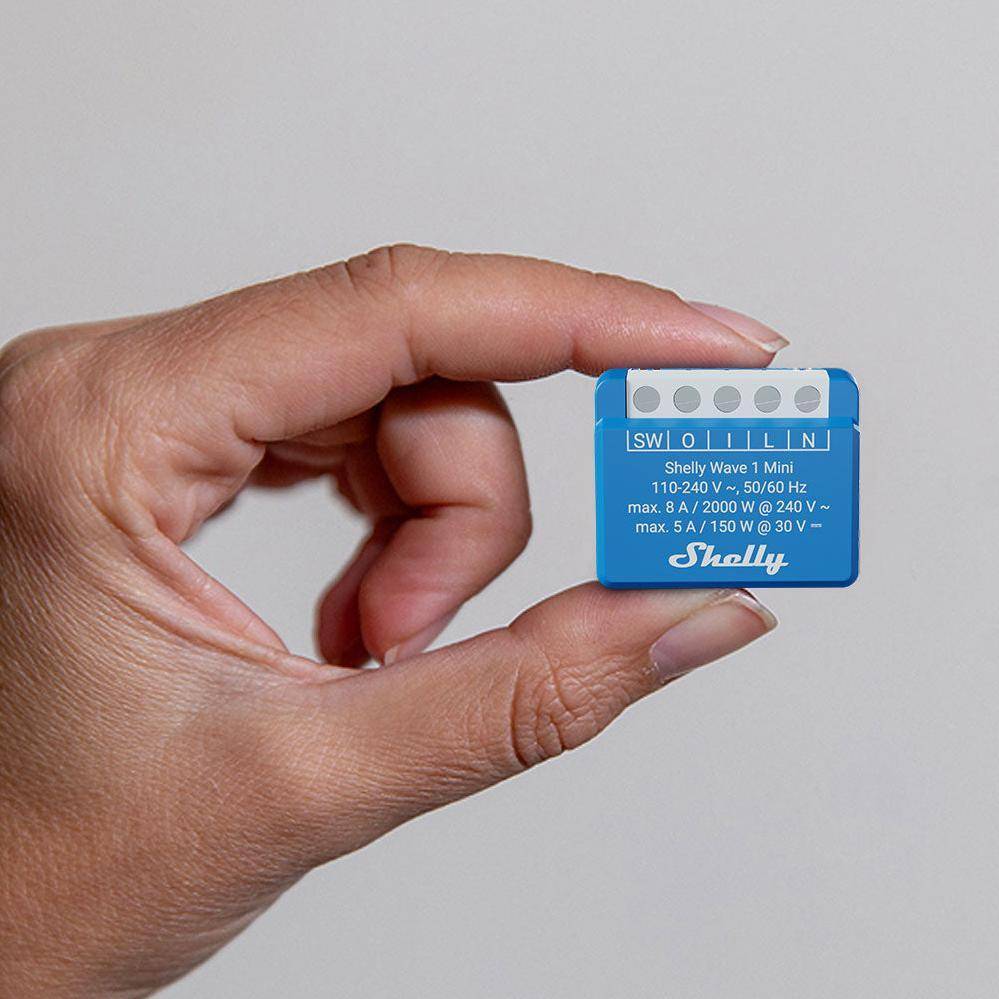

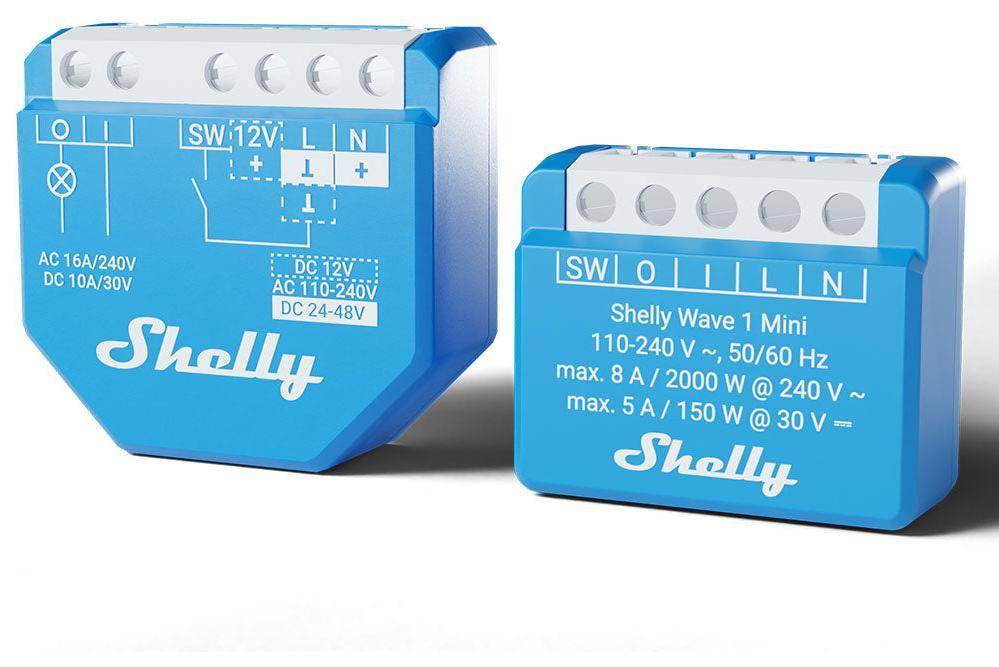

Shelly Wave 1 Mini LR, Schaltaktor, 8A, Z-Wave Long Range

Beschreibung

Shelly Wave 1 Mini LR, Schaltaktor, 8A, Z-Wave
Der Shelly Wave 1 Mini LR ist ein kompakter Schaltaktor für Unterputzinstallationen mit potentialfreiem Kontakt. Das Gerät ermöglicht die Steuerung eines elektrischen Verbrauchers mit einer maximalen Last von 8 A bei 240 V AC oder 5 A bei 30 V DC. Es unterstützt sowohl das Z-Wave- als auch das Z-Wave-Long-Range-Protokoll und ist mit der Z-Wave 800 Serie ausgestattet. Die Integration erfolgt über ein Z-Wave-kompatibles Gateway, welches nicht im Lieferumfang enthalten ist.

Das Gerät lässt sich über klassische Schalter oder Taster ansteuern. Durch das SmartStart-Verfahren kann das Gerät schnell in ein bestehendes Z-Wave-Netzwerk integriert werden. Dank der kompakten Bauform eignet sich das Produkt auch für beengte Einbauverhältnisse. Die Auswahl der Frequenz erfolgt zwischen 868,4 MHz für das klassische Mesh-Netzwerk und 864 MHz für Long-Range-Verbindungen. Für Sicherheit sorgt die Unterstützung aktueller Sicherheitsprotokolle wie S2 Authenticated.

Durch die Nutzung als Schaltaktor können Verbraucher wie Lampen, Heizgeräte, Ventilatoren oder auch Zugangssysteme ferngesteuert geschaltet werden. Die Möglichkeit der direkten Geräteverknüpfung über Assoziationen erlaubt eine automatische Reaktion auf Zustandsänderungen anderer Geräte im Netzwerk. OTA-Firmware-Updates ermöglichen eine kontinuierliche Aktualisierung ohne Ausbau.

Das Gerät eignet sich für den Einsatz in Wohnräumen, Mehrfamilienhäusern, kleineren Gewerbeeinheiten oder kommunalen Einrichtungen. Typische Anwendungen sind unter anderem die Lichtsteuerung, Automatisierung von Garagentoren, Steuerung von Lüftern und Heizkörpern oder das gezielte Ein- und Ausschalten von Geräten in Abhängigkeit von Sensorwerten wie Temperatur oder Bewegung.

Der Aktor kann direkt über einen Schalter oder Taster gesteuert werden. Dabei wird durch jeden Tastendruck oder Schaltvorgang der Ausgangszustand gewechselt. Auch eine Konfiguration als Taster mit Sonderfunktionen wie Doppelklick, Halten oder Loslassen ist möglich. Zusätzlich kann der Ausgang über das Z-Wave-Netzwerk oder über den Serviceknopf (S-Taste) geschaltet werden. Automatische Schaltungen sind durch Timer-Funktionen realisierbar. Eine Überhitzungsschutzfunktion schützt das Gerät bei Temperaturen über 80 °C.

Merkmale im Überblick

• Potentialfreier Kontakt zur flexiblen Schaltung unterschiedlicher Lasten
• Unterstützt Z-Wave- und Z-Wave-Long-Range-Protokolle
• Maximaler Schaltstrom: 8 A bei 240 V AC, 5 A bei 30 V DC
• Kompatibel mit Schaltern und Tastern
• SmartStart-fähig für einfache Integration
• Unterstützung von Security 2 (S2 Authenticated)
• OTA-Firmware-Updatefähig
• Extrem kompakte Bauweise
• Überhitzungsschutz mit automatischer Abschaltung

• Z-Wave-kompatible Gateways
• Z-Wave-Long-Range-kompatible Gateways
• Standardmäßige Schalter und Taster

• Versorgungsspannung: 110–240 V AC, 50/60 Hz
• Leistungsaufnahme: < 0,3 W
• Externer Leitungsschutz: 10 A, Charakteristik B oder C
• Kurzschlussausschaltvermögen: 6 kA
• Energiebegrenzungsklasse: Klasse 3
• Max. Schaltspannung AC: 240 V
• Max. Schaltstrom AC: 8 A
• Max. Schaltleistung AC: 2000 W
• Max. Schaltleistung DC: 150 W
• Max. Schaltspannung DC: 30 V
• Max. Schaltstrom DC: 5 A
• Leistungsmessung: nicht vorhanden
• Überhitzungsschutz: Ja
• Z-Wave Long Range (864 MHz): bis 80 m (innen), bis 1000 m (außen)
• Z-Wave Mesh (868,4 MHz): bis 40 m (innen)
• Z-Wave-Repeaterfunktion: Ja (nur Mesh)
• CPU: Z-Wave S800
• Maximale Sendeleistung: < 25 mW
• Abmessungen: 29 × 35 × 16 mm ± 0,5 mm
• Gewicht: 19 g ± 1 g
• Montage: Unterputz
• Max. Drehmoment Schraubklemmen: 0,4 Nm
• Leitungsquerschnitt: 0,2–2,5 mm²
• Abisolierlänge: 6–7 mm
• Gehäusematerial: Kunststoff
• Farbe: Blau
• Umgebungstemperatur: -20 °C bis +40 °C
• Luftfeuchtigkeit: 30 %–70 % RH
• Max. Einbauhöhe: 2000 m

• Unterstützte Lastarten: ohmsche, kapazitive, induktive Lasten mit Snubber
• Max. 9 Assoziationen pro Gruppe möglich
• LED-Signalisierung für Status- und Fehleranzeigen
• Service-Taste für Einstellungen und Steuerung
• Fernneustart über Parameter möglich
• Kein Energiemessmodul integriert

• Shelly Wave 1 Mini LR Schaltaktor
• Kurzanleitung

• Benutzerhandbuch (PDF)
