Beschreibung
Shelly Wave Dimmer LR, Dimmer mit Messfunktion, Z-Wave
Dimmersteuergerät zur Fernbedienung dimmbarer Lampen über Smartphone, Tablet, PC oder automatisierte Szenen. Funktioniert als Phasenabschnittsdimmer mit oder ohne Neutralleiter. Ein Gateway ist nicht im Lieferumfang enthalten, jedoch erforderlich zur Konfiguration sowie für den Betrieb in einem Z-Wave Long Range (ZWLR)-Setup.
Das Gerät ermöglicht die Steuerung der Helligkeit über einfache oder doppelte Tastenbetätigungen und erlaubt durch programmierbare Szenen automatisierte Abläufe. Mit der integrierten Messfunktion kann die elektrische Leistung (W), Energieverbrauch (kWh), Spannung (V) und Stromstärke (A) erfasst werden. Der Dimmer unterstützt Z-Wave Long Range für große Reichweiten und basiert auf der Z-Wave 800 Serie. Schutzmechanismen gegen Überhitzung, Überstrom und Überspannung sind integriert. Die Einrichtung erfolgt über SmartStart oder manuell über die Taste am Gerät.
Das Produkt eignet sich für den Einsatz im Wohnbereich, Mehrfamilienhäusern, kleineren Gewerbeeinheiten sowie Bildungseinrichtungen. Es kann in bestehende Installationen integriert werden, auch wenn kein Neutralleiter vorhanden ist. Die Bedienung erfolgt über konventionelle Schalter oder Taster. Automatisierungen wie Zeitsteuerung, Dimmprofile, Nachtmodus oder Bewegungsabhängigkeit lassen sich per Gateway realisieren.
Das Produkt ist ein intelligenter Dimmer zur Steuerung dimmbarer Leuchten. Es funktioniert über Funk mit dem Z-Wave Protokoll, kann direkt oder automatisiert über ein Gateway bedient werden und erlaubt individuelle Helligkeitseinstellungen, z. B. über Tasten oder Szenen. Auch ohne Neutralleiter lässt sich das Gerät einsetzen. Für geringe Lasten unter 5 W wird ein zusätzlicher Bypass empfohlen. Der Dimmer kann mit verschiedenen Leuchtmitteltypen betrieben werden, wenn diese dimmbar sind. Die Konfiguration erfolgt per Gateway oder über eine Funktionstaste am Gerät. Verschiedene Betriebsmodi und Tasterkonfigurationen sind möglich. Die Leistungsmessung und Sicherheitsfunktionen sorgen für einen kontrollierten und sicheren Betrieb.
Merkmale im Überblick

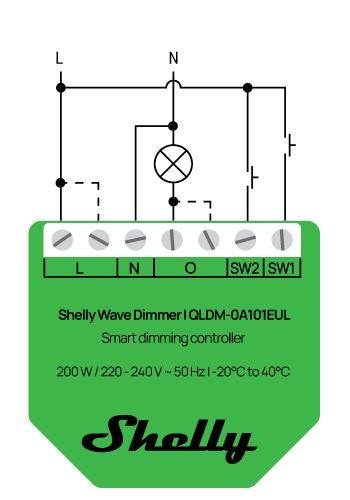

- Phasenabschnittsdimmer mit oder ohne Neutralleiter
- Z-Wave Plus & Z-Wave Long Range Unterstützung
- Leistungsmessung (W), Energieverbrauchsmessung (kWh), Strom (A), Spannung (V)
- Max. Ausgangsleistung bis zu 200 W
- Schutz vor Überhitzung, Überstrom und Überspannung
- Bedienung per Taste, Schalter oder Gateway
- SmartStart-Inklusion
- OTA-Firmwareupdate möglich
- Kalibrierfunktion für präzises Dimmen
- Z-Wave Gateways mit Z-Wave 800 Serie
- Z-Wave Plus kompatible Gateways
- Z-Wave Long Range Gateways (ZWLR)
- Dimmbarer LED-Lampen, Glühbirnen, Halogenleuchten
- Versorgungsspannung: 220240 V ~ 50 Hz
- Eigenverbrauch: < 0,3 W
- Dimmverfahren: Phasenabschnitt
- Max. Ausgangsleistung: 200 W

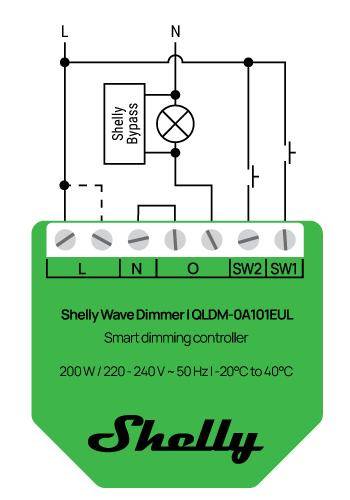

- Minimallast ohne Neutralleiter: 5 W (Bypass empfohlen)
- Messung: Leistung, Energie, Strom, Spannung
- Schutz: Überhitzung, Überstrom, Überspannung
- Z-Wave Frequenz: 868,4 MHz (Z-Wave Plus), 864 MHz (ZWLR)
- Reichweite: bis zu 80 m innen, 1000 m außen (ZWLR)
- Repeaterfunktion: Ja (nur Z-Wave Plus)
- CPU: Z-Wave S800
- Montage: In-Wand-Montage
- Abmessungen (H×B×T): 37 × 42 × 16 mm
- Gewicht: 25 g
- Max. Umgebungstemperatur: 40 °C
- Min. Umgebungstemperatur: -20 °C
- Max. Höhe: 2000 m
- Material: Kunststoff
- Farbe: Grün
- Neutralleiter nicht erforderlich
- OTA Firmware-Updatefunktion
- LED-Signalisierung mit Statusanzeige
- Sicherheitsprotokolle: S0, S2 (Authentifiziert/Unauthentifiziert)
- Kalibrierung erforderlich bei neuem Leuchtmittel
- Automatische Wiederherstellung nach Stromausfall
- SmartStart und manuelle Einbindung möglich
- Kompatibel mit Szenensteuerung und Zeitplänen

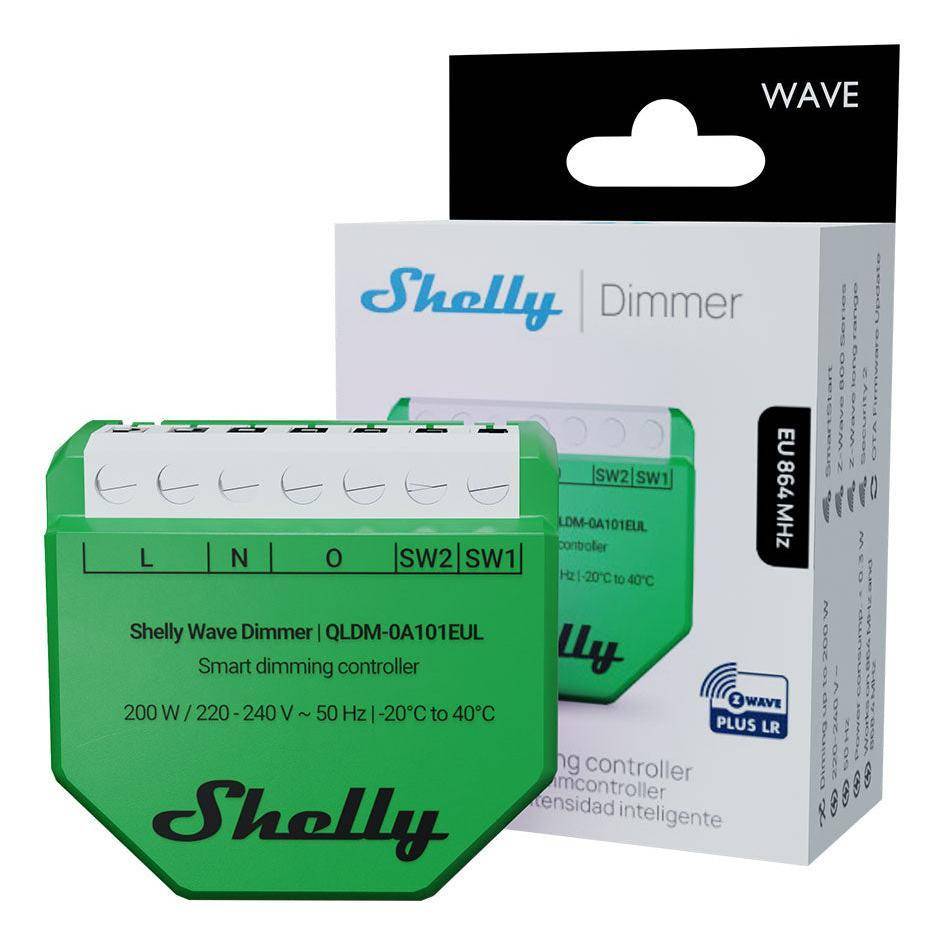

- Shelly Wave Dimmer LR
- Kurzanleitung
- Datenblatt (PDF, 8-sprachig)
- Multisprachige Anleitung (PDF, 16 Sprachen)
