Shelly Wave LR, Schalter- / Tasterschnittstelle, Z-Wave Long Range

Beschreibung

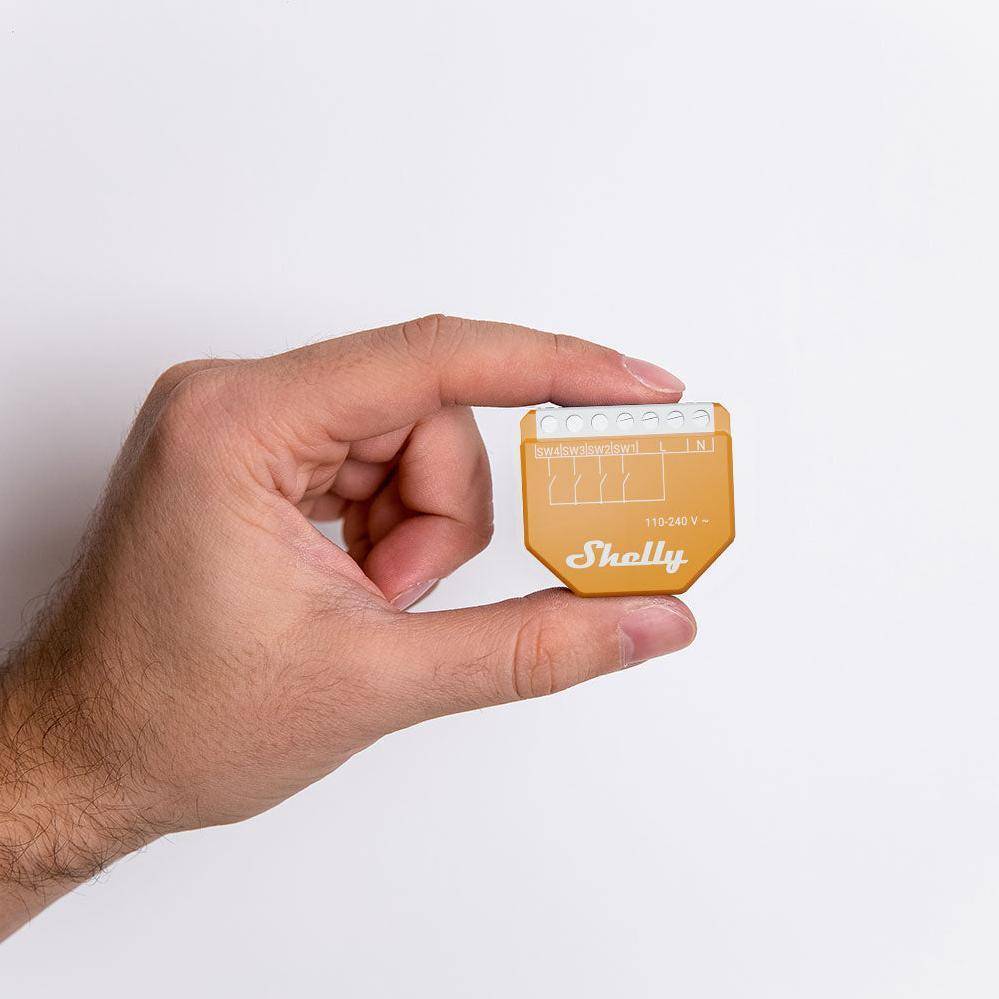

Shelly Wave i4 LR Unterputz-Modul (Z-Wave Long Range)
Der Shelly Wave i4 LR ist ein Eingangsmodul zur Unterputzmontage mit vier digitalen Eingängen (110–240 V AC), das die Steuerung von Z-Wave-kompatiblen Geräten über Schalter oder Taster ermöglicht. Das Modul enthält kein eigenes Relais, sondern dient der manuellen oder automatisierten Auslösung von Szenen über das Z-Wave Netzwerk. Durch die Unterstützung von Z-Wave Long Range erreicht das Gerät eine stabile Funkverbindung über große Distanzen. Für den Betrieb ist ein Z-Wave Gateway erforderlich, bei Nutzung der Long-Range-Funktion ein ZWLR-kompatibles Gateway.

Das Gerät kann bis zu 16 Aktionen über Multiklick auslösen und eignet sich für komplexe Automationsszenarien in Smart-Home-Systemen. Eine manuelle Steuerung anderer Z-Wave Geräte ist ebenfalls möglich. Die Integration erfolgt über SmartStart mit QR-Code und ermöglicht eine einfache Netzwerkintegration. Das Modul nutzt die aktuelle Z-Wave 800 Serie und unterstützt verschiedene Sicherheitsprotokolle, darunter Security 2 Authenticated. Firmware-Updates erfolgen kabellos per OTA (Over-the-Air).

Das Modul ist speziell für den Einsatz in Haus- und Gebäudeautomatisierungen konzipiert, z. B. in Ein- und Mehrfamilienhäusern, Apartments, Hotels, Büros oder öffentlichen Einrichtungen. Es eignet sich für Installationen, bei denen bestehende Schalter und Taster in ein Z-Wave-Netzwerk eingebunden werden sollen, ohne dass zusätzliche Steuergeräte benötigt werden. Die Konfiguration der vier Eingänge erlaubt eine flexible Steuerung unterschiedlicher Endgeräte oder Szenen. Die direkte Kommunikation zwischen dem Shelly Wave i4 LR und anderen Z-Wave-Geräten kann über Assoziationen erfolgen, sodass eine Steuerung auch ohne Gateway möglich ist.

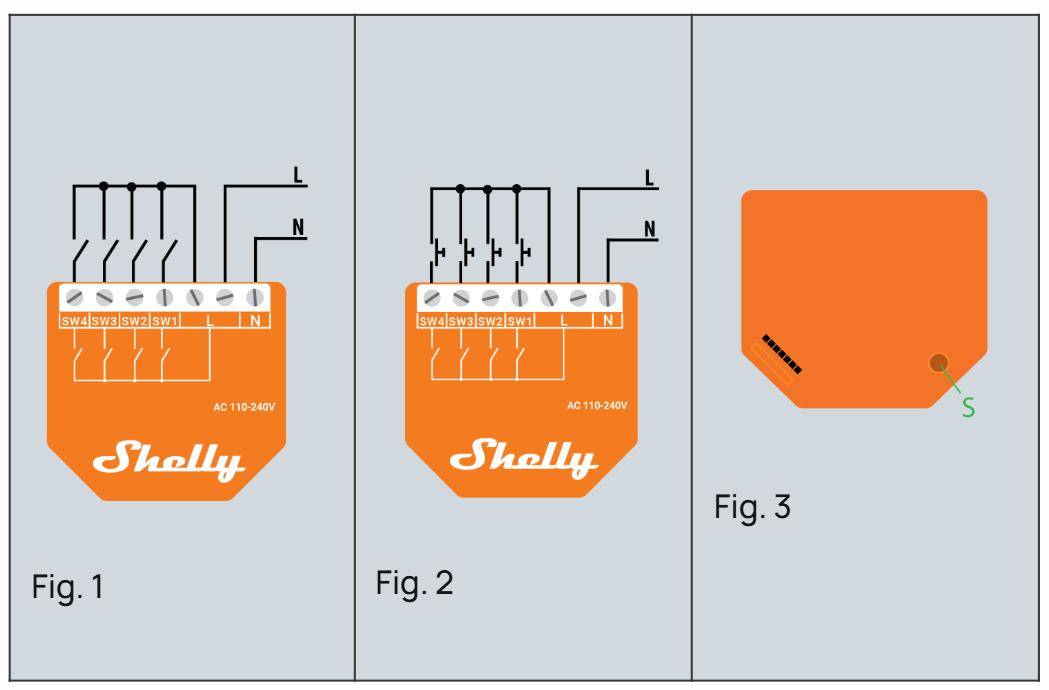

Der Shelly Wave i4 LR dient als Steuermodul, das über Taster oder Schalter vier unabhängige Eingänge ausliest und entsprechende Z-Wave-Kommandos sendet. Es ermöglicht die manuelle oder automatische Auslösung von Smart-Home-Szenarien wie Lichtsteuerung, Rollladenbetrieb oder Gerätesteuerung. Die vier Eingänge unterstützen sowohl Momentkontakte (Taster) als auch Schalter mit verschiedenen Logiken (Schaltzustandsänderung oder -speicherung). Mit Multiklick-Funktion lassen sich pro Eingang bis zu vier Steuerbefehle auslösen (z. B. Einfach-, Doppel-, Halten- und Loslassen).

Die Einrichtung erfolgt über SmartStart durch Scannen eines QR-Codes. Der Einbau erfolgt in Unterputzdosen. Die Spannungsversorgung liegt bei 110–240 V AC. Die Funkkommunikation basiert auf dem Z-Wave Protokoll mit zwei Frequenzen (864 MHz für ZWLR, 868,4 MHz für Z-Wave Plus). Die Reichweite beträgt bis zu 1000 m im Long-Range-Modus oder bis zu 40 m im Mesh-Netzwerkbetrieb. Das Gerät ist mit einer RGB-LED zur Statusanzeige sowie einem S-Knopf zur lokalen Bedienung ausgestattet.

Merkmale im Überblick

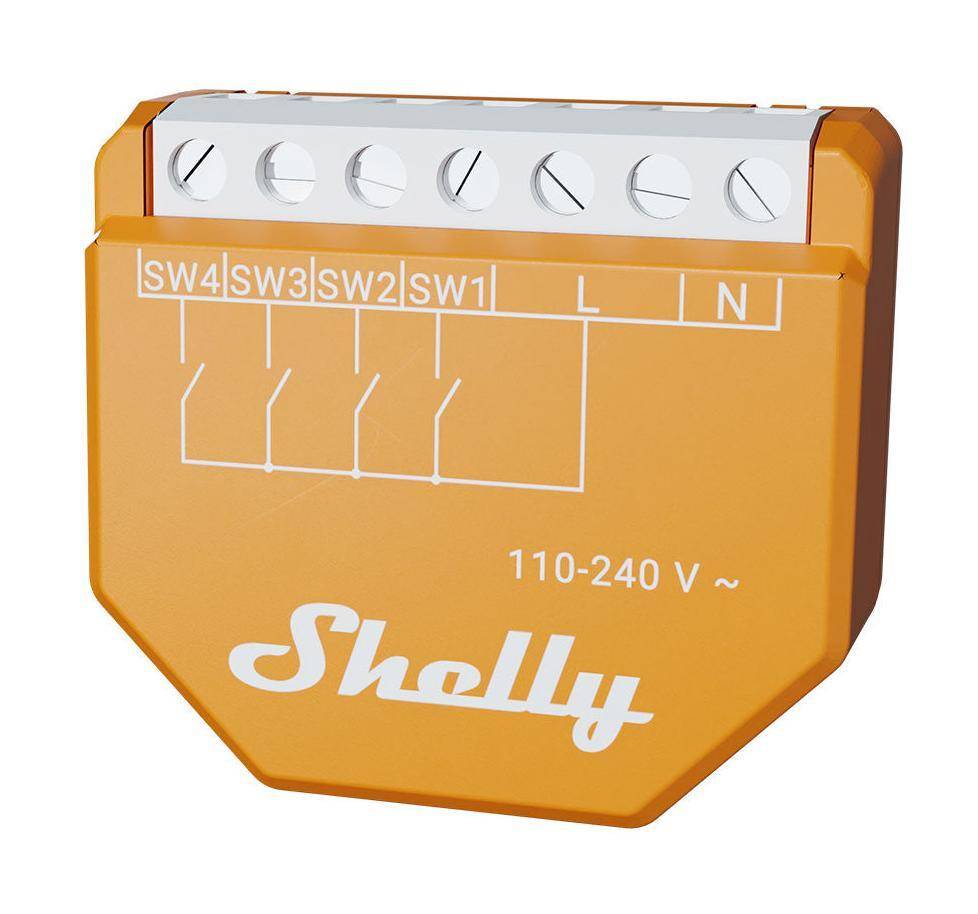

• Unterputz-Eingangsmodul mit vier digitalen Eingängen
• Steuerung von Szenen oder Geräten über Z-Wave
• Unterstützt Z-Wave Long Range und Z-Wave Plus
• Multiklick-Funktion mit bis zu 16 Aktionen
• SmartStart für einfache Einbindung
• OTA-Firmware-Updates
• Überhitzungsschutz integriert
• RGB-LED mit verschiedenen Signalmodi

• Z-Wave Gateways (Z-Wave Plus, ZWLR-kompatibel)
• Z-Wave-kompatible Endgeräte (z. B. Dimmer, Rollladensteuerung, Schalter)

• Versorgungsspannung: 110–240 V AC, 50/60 Hz
• Eigenverbrauch: < 0,2 W
• Frequenzen: 864 MHz (ZWLR), 868,4 MHz (Z-Wave Plus)
• Z-Wave 800 Serie, CPU: Z-Wave S800
• Max. Sendeleistung: < 25 mW
• Eingänge: 4 digitale Eingänge (Schraubklemmen)
• Keine Ausgangsrelais
• Reichweite (Long Range): bis zu 1000 m (Sichtverbindung)
• Reichweite (Mesh): bis zu 40 m (innen)
• LED-Typ: RGB dimmbar
• Montage: Unterputz
• Maße: 37 × 42 × 16 mm ± 0,5 mm
• Gewicht: 17 g
• Klemmen: max. Drehmoment 0,4 Nm
• Leitungsquerschnitt: 0,5–1,5 mm²
• Abisolierlänge: 5–6 mm
• Material: Kunststoff
• Farbe: Orange
• Betriebstemperatur: –20 °C bis 40 °C
• Relative Luftfeuchtigkeit: 30 %–70 %
• Max. Einbauhöhe: 2000 m

• Gerät enthält keinen Relaisausgang
• Remote Reboot über Z-Wave Parameter möglich
• Geräte-Seriennummer im Gerät gespeichert
• Unterstützt Sicherheitsprotokolle: S0, S2 (authenticated, unauthenticated), unsecure

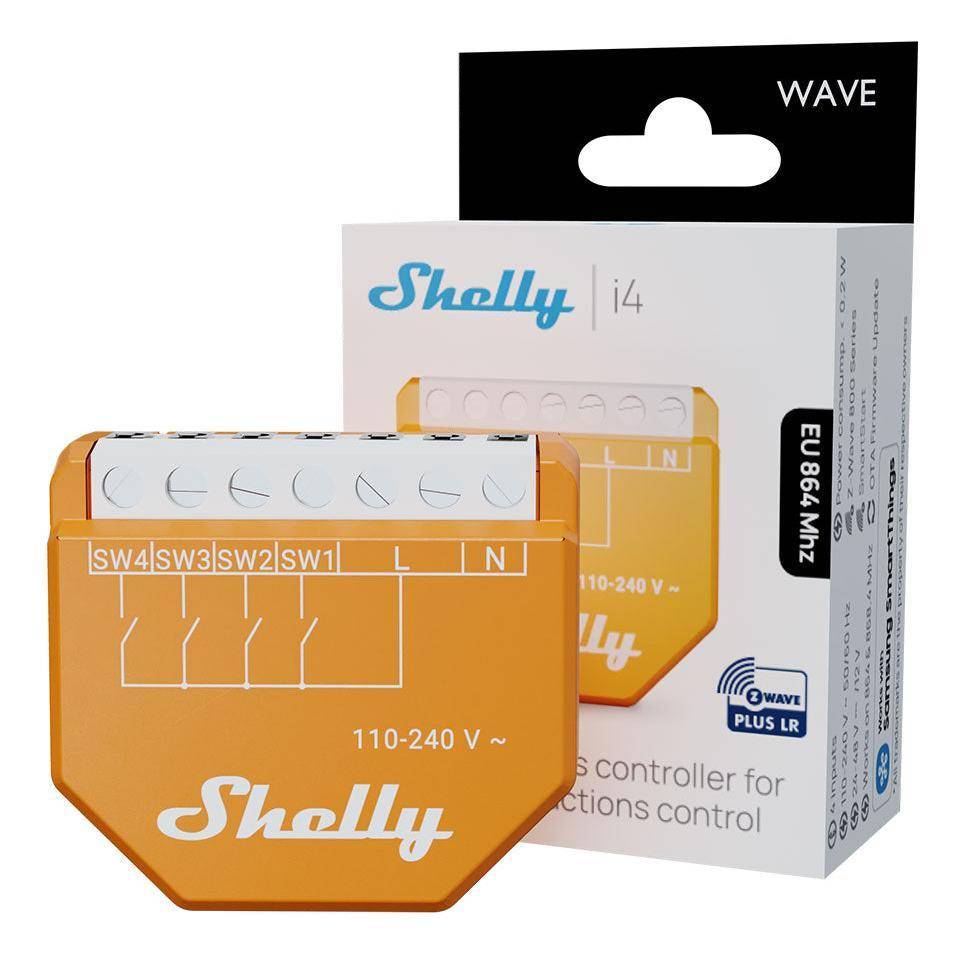

• 1x Shelly Wave i4 LR Modul
• Installationsanleitung mit DSK-Label

• Benutzerhandbuch (PDF)
• Mehrsprachige Übersicht (PDF)
