Beschreibung

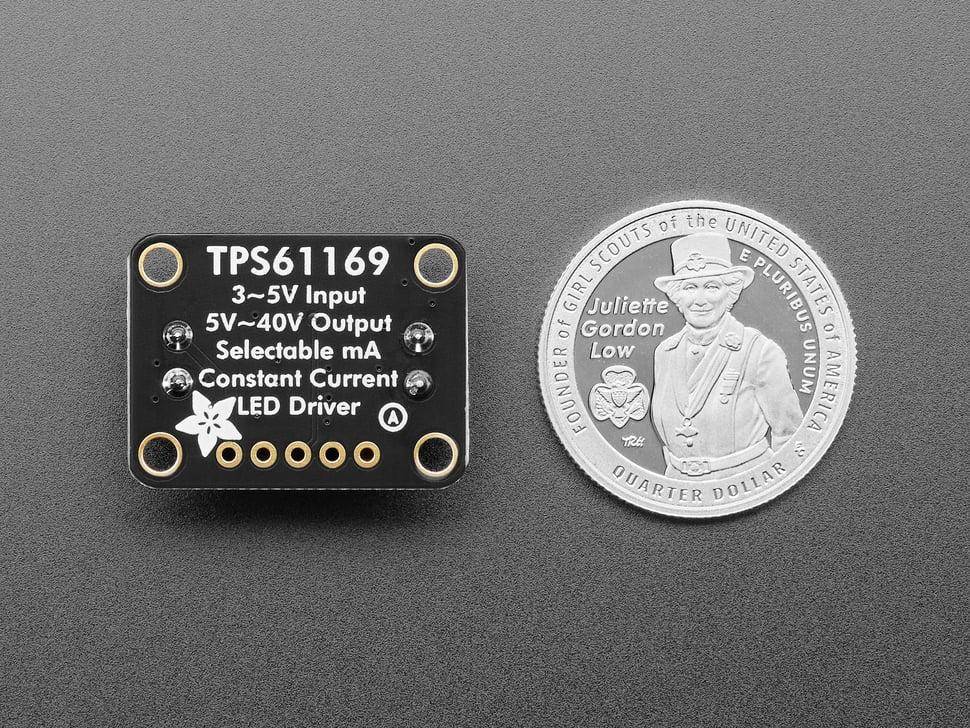

Adafruit TPS61169 Constant Current Boost Converter für LEDs
Der Adafruit TPS61169 Constant Current Boost Converter für LEDs ist ein DC-DC-Aufwärtswandler, der speziell für den Betrieb von LEDs in Reihen- oder Parallelschaltung entwickelt wurde. Das Modul nutzt einen hocheffizienten Spannungswandler-Chip, der aus einer Eingangsspannung von 3 bis 5 V bis zu 40 V Ausgangsspannung und bis zu 400 mA Ausgangsstrom erzeugen kann. Im Gegensatz zu herkömmlichen Boost-Konvertern mit fester Ausgangsspannung erhöht der TPS61169 die Spannung dynamisch, bis der eingestellte Strom erreicht ist. Dadurch eignet sich das Modul besonders für Anwendungen, bei denen die Stromregelung entscheidend ist, wie beim Ansteuern von LEDs oder LED-Filamenten.
Der Konverter eignet sich für den Betrieb von LED-Filamenten und nOOds, die eine Versorgungsspannung von bis zu 24 V bei einem Strom von rund 200 mA benötigen. Ebenso kann er eine Reihe von LEDs mit höherer Spannung, beispielsweise mehrere 3-V-LEDs in Serie mit 25 mA oder 50 mA, effizient betreiben. Der integrierte TPS61169-Chip besitzt einen 1,2A-Schalttransistor und bietet eine automatische Überspannungsschutzfunktion, die den Ausgang bei einer Unterbrechung automatisch schützt. Über den PWM-Eingangspin ist zusätzlich eine Helligkeitsregelung der LEDs möglich. Das System arbeitet mit einer Effizienz von bis zu 90 % und gewährleistet dadurch einen kühlen und leisen Betrieb.

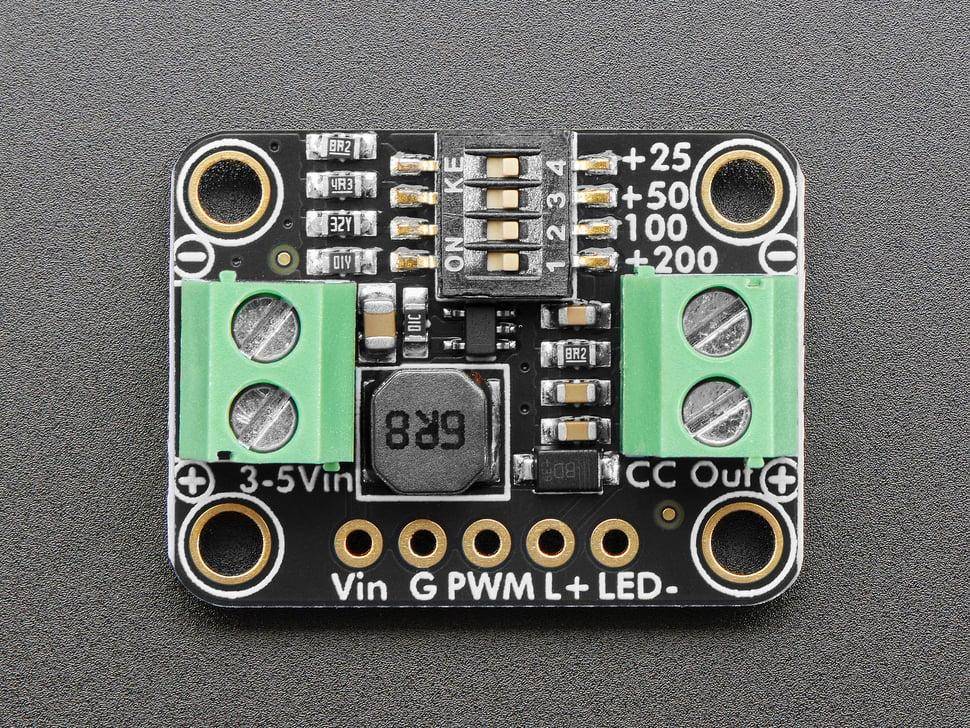

Die Stromstärke kann über Mini-DIP-Schalter eingestellt werden. Standardmäßig ist das Modul auf 25 mA konfiguriert, wobei sich die Stromstärke in Schritten von 25 mA, 50 mA, 100 mA oder 200 mA bis zu maximal 400 mA erhöhen lässt. Der maximale Ausgangsstrom und die maximale Ausgangsspannung können nicht gleichzeitig erreicht werden. Die maximal mögliche Ausgangsleistung hängt von der Eingangsspannung und dem Wirkungsgrad ab, nach der Formel: Iout = (Vin × 1,2A × 0,9) / Vout. Bei 5 V Eingangsspannung und 12 V Ausgangsspannung beträgt der Ausgangsstrom etwa 450 mA, durch die Schaltung jedoch auf 400 mA begrenzt. Bei 24 V Ausgangsspannung liegt der Strom bei etwa 225 mA.

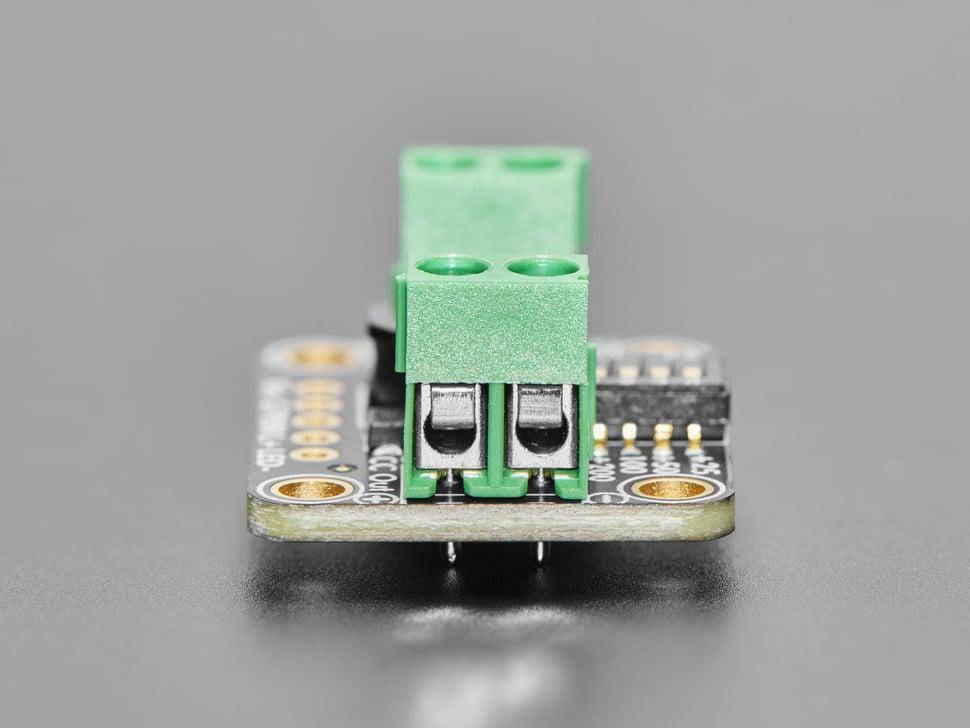

Das Modul wird als vollständig montiertes Breakout-Board geliefert, inklusive des TPS61169-Chips, der notwendigen passiven Bauteile und einer Stiftleiste. Es kann mit einer Gleichspannung von 3 bis 5 V betrieben werden. Der LED-Ausgang ist über einen Port oder Klemmenblock zugänglich. Bei einem Kurzschluss oder einer offenen Last muss der Chip möglicherweise neu gestartet werden, um den Sicherheitsmodus zu verlassen.
In einfachen Worten erklärt: Der Adafruit TPS61169 ist ein Spannungswandler, der LEDs mit einem konstanten Strom versorgt. Er eignet sich für den Aufbau von Beleuchtungsprojekten, bei denen mehrere LEDs oder LED-Filamente mit unterschiedlicher Spannung betrieben werden. Das Modul sorgt automatisch dafür, dass jede LED den richtigen Strom erhält, unabhängig von der benötigten Spannung.
Merkmale im Überblick
- DC-DC-Aufwärtswandler für LEDs
- Eingangsspannung: 35 V DC
- Ausgangsspannung: bis zu 40 V
- Maximaler Ausgangsstrom: bis zu 400 mA (nicht gleichzeitig mit maximaler Spannung)
- Effizienz: bis zu 90 %
- Integrierter 1,2A-Schalter mit Überspannungsschutz
- PWM-Eingang für Helligkeitssteuerung
- Konfigurierbare Stromstärke über DIP-Schalter (25 mA bis 400 mA)
- Für Reihen- oder Parallelschaltung von LEDs geeignet
- Kompaktes Breakout-Board mit vormontierten Komponenten
- LED-Filamente und LED-nOOds
- LED-Ketten mit mehreren 3V-LEDs
- Allgemeine 35V DC-Stromversorgungen
- Chip: TPS61169
- Eingangsspannung: 35 V DC
- Ausgangsspannung: bis 40 V DC
- Ausgangsstrom: bis 400 mA
- Effizienz: bis zu 90 %
- Interner Schalter: 1,2 A
- Stromsteuerung: DIP-Schalter (25/50/100/200/400 mA)
- Helligkeitsregelung: PWM-Steuerung
- Abmessungen: 25,2 × 19,0 × 10,1 mm
- Gewicht: 3,8 g
- Sicherheitsmodus aktiviert bei Kurzschluss oder offenem Ausgang
- Erfordert ggf. Neustart nach Fehlerschutz

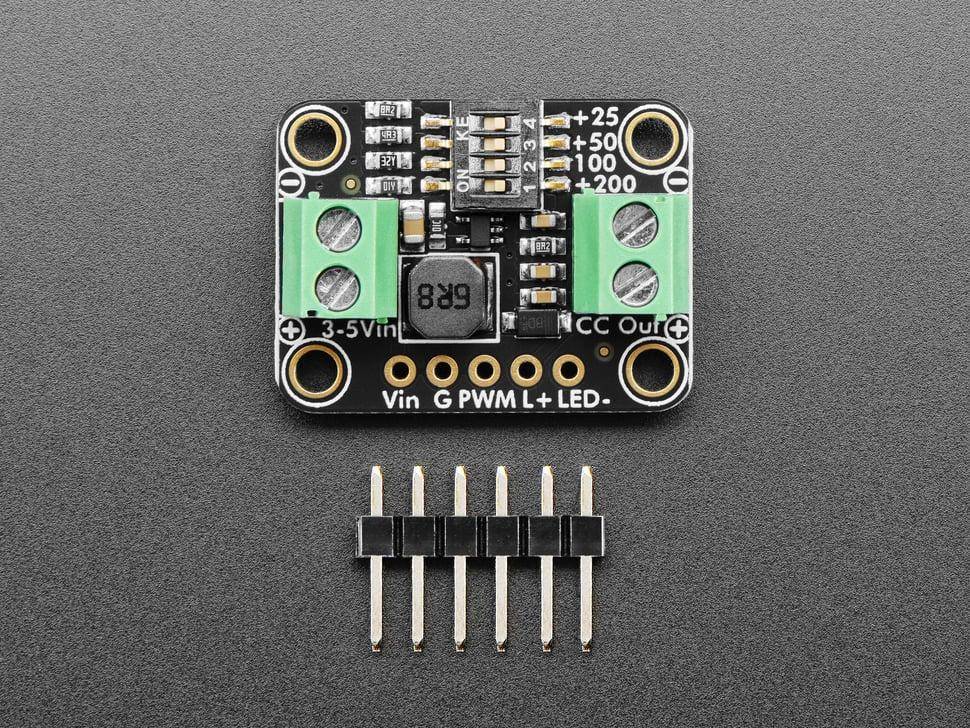

- 1x vollständig montiertes TPS61169-Breakout-Board
- 1x Stiftleiste
